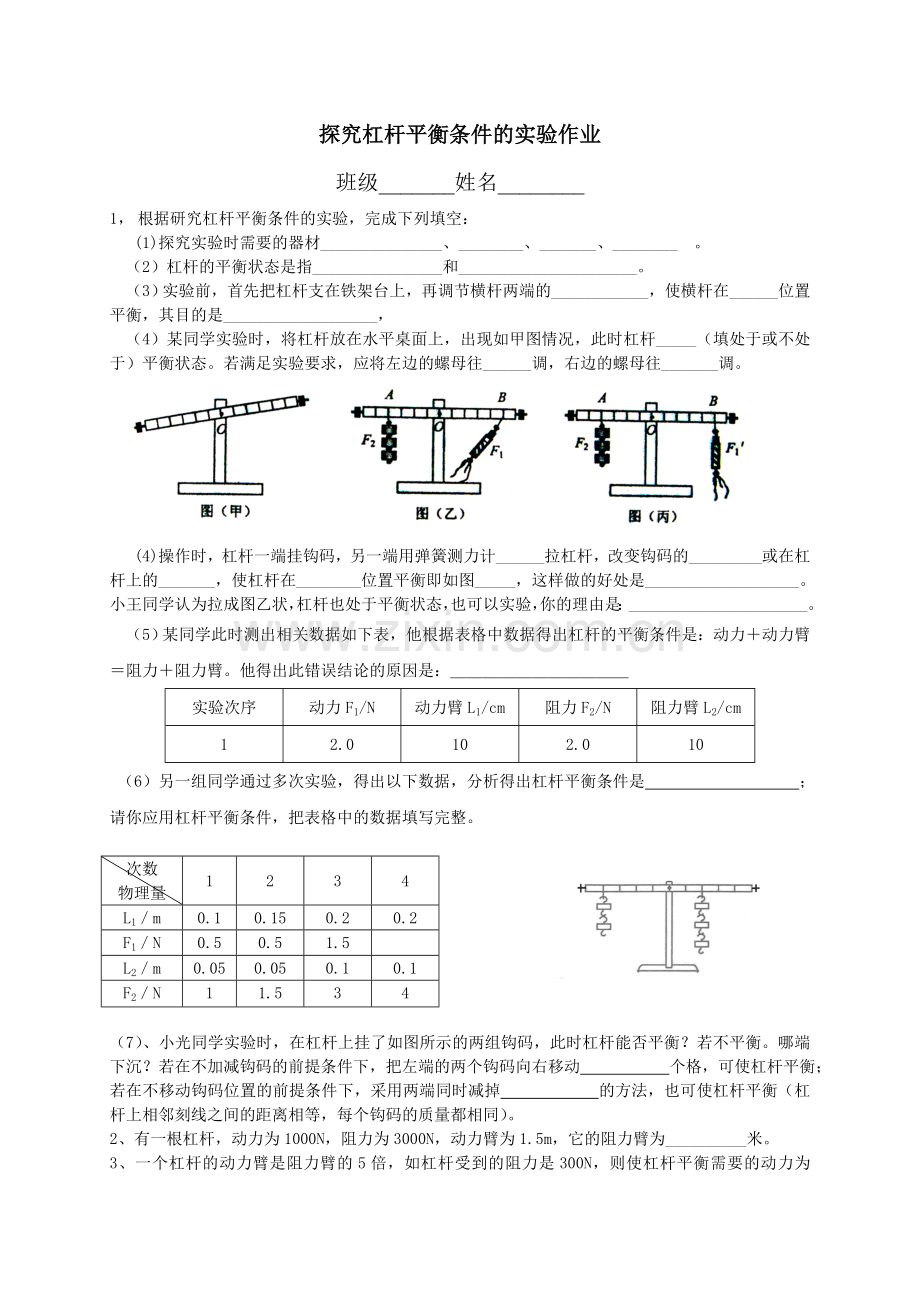

探究杠杆平衡条件的实验作业
班级_______姓名________
1， 根据研究杠杆平衡条件的实验，完成下列填空：
(1)探究实验时需要的器材_______________、________、_______、________ 。
（2）杠杆的平衡状态是指________________和______________________。
（3）实验前，首先把杠杆支在铁架台上，再调节横杆两端的____________，使横杆在______位置平衡，其目的是___________________，
（4）某同学实验时，将杠杆放在水平桌面上，出现如甲图情况，此时杠杆_____（填处于或不处于）平衡状态。若满足实验要求，应将左边的螺母往______调，右边的螺母往_______调。

(4)操作时，杠杆一端挂钩码，另一端用弹簧测力计______拉杠杆，改变钩码的_________或在杠杆上的_______，使杠杆在________位置平衡即如图_____，这样做的好处是___________________。小王同学认为拉成图乙状，杠杆也处于平衡状态，也可以实验，你的理由是：______________________。
（5）某同学此时测出相关数据如下表，他根据表格中数据得出杠杆的平衡条件是：动力＋动力臂＝阻力＋阻力臂。他得出此错误结论的原因是：＿＿＿＿＿＿＿＿＿＿＿
实验次序
动力F1/N
动力臂L1/cm
阻力F2/N
阻力臂L2/cm
1
2.0
10
2.0
10
（6）另一组同学通过多次实验，得出以下数据，分析得出杠杆平衡条件是 ；请你应用杠杆平衡条件，把表格中的数据填写完整。次数

物理量

次数
物理量
1
2
3
4
L1／m
0.1
0.15
0.2
0.2
F1／N
0.5
0.5
1.5

L2／m
0.05
0.05
0.1
0.1
F2／N
1
1.5
3
4

（7）、小光同学实验时，在杠杆上挂了如图所示的两组钩码，此时杠杆能否平衡？若不平衡。哪端下沉？若在不加减钩码的前提条件下，把左端的两个钩码向右移动 个格，可使杠杆平衡；若在不移动钩码位置的前提条件下，采用两端同时减掉 的方法，也可使杠杆平衡（杠杆上相邻刻线之间的距离相等，每个钩码的质量都相同）。
2、有一根杠杆，动力为1000N，阻力为3000N，动力臂为1.5m，它的阻力臂为__________米。
3、一个杠杆的动力臂是阻力臂的5倍，如杠杆受到的阻力是300N，则使杠杆平衡需要的动力为______N。
4、如下左图所示，一轻质杠杆可绕O点转动，A点处挂上一重物，B点用弹簧秤竖直向上拉着，杠杆正好在水平位置上平衡，若弹簧秤示数为9牛，则物体重力为_________牛。

5、 如上右图一根轻质杠杆，它的一端可以绕固定点O转动，另一端A用线竖直向上拉着。在杠杆的B点悬挂一个质量为200克的钩码，当杠杆在水平位置上平衡时，线的拉力为_______

6、 如图所示，用一个小小的弹簧秤，竟然称出了大象的重，他用了一根10 m长的槽钢，当槽钢呈水平平衡时，弹簧秤和大象到悬挂点的距离分别是9.54 m和0.06 m，若弹簧秤指示着20 kg的重量，则大象和铁笼共重约多少t？

7、如图所示杠杆，铁球重20N，力F作用在杠杆的B端使杠杆水下平衡，则力F等于多少N？画出杠杆示意图（即画出杠杆五个要素）再计算。
