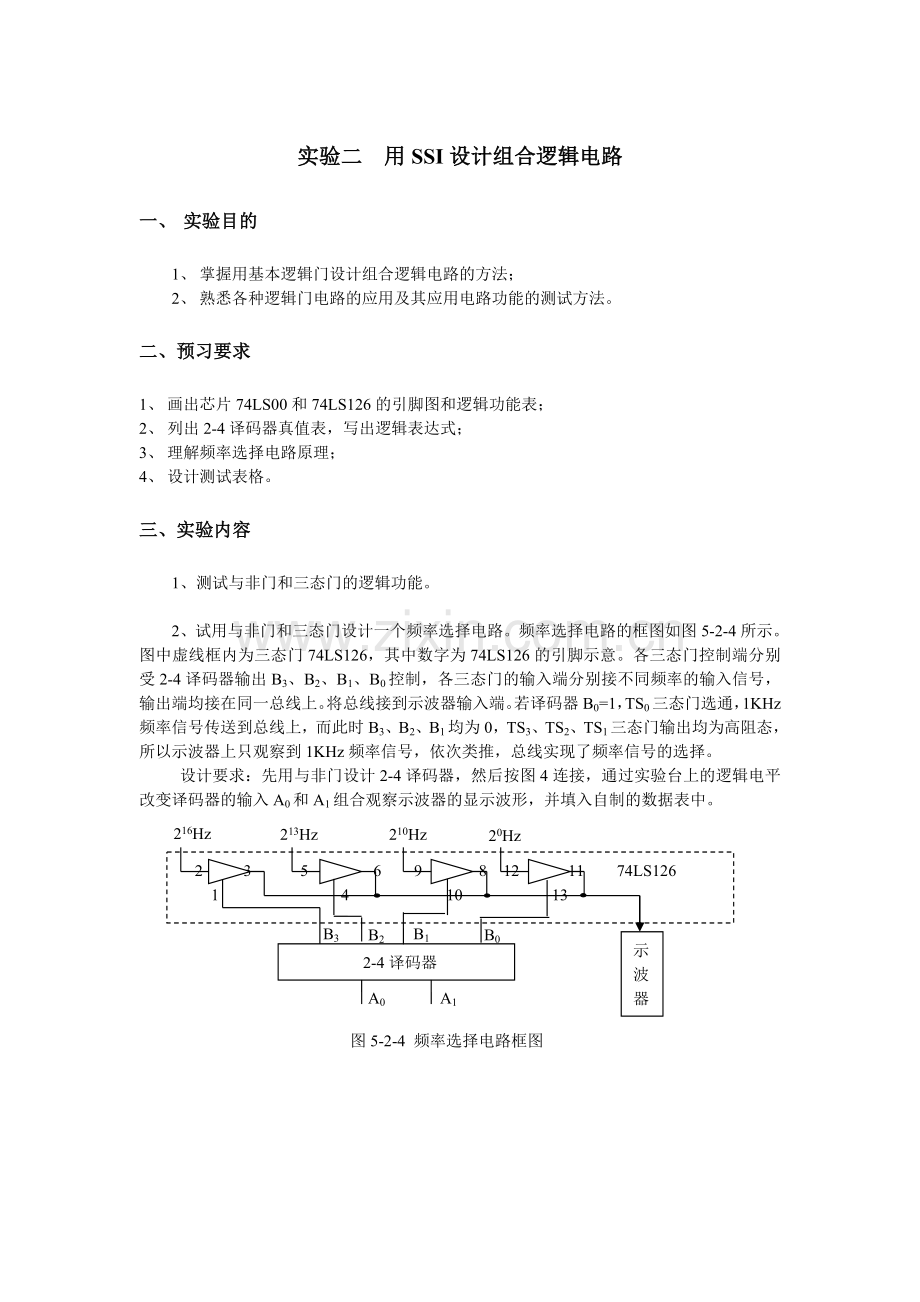

实验二 用SSI设计组合逻辑电路
一、 实验目的
1、 掌握用基本逻辑门设计组合逻辑电路的方法；
2、 熟悉各种逻辑门电路的应用及其应用电路功能的测试方法。
二、预习要求
1、 画出芯片74LS00和74LS126的引脚图和逻辑功能表；
2、 列出2-4译码器真值表，写出逻辑表达式；
3、 理解频率选择电路原理；
4、 设计测试表格。
三、实验内容
1、测试与非门和三态门的逻辑功能。

2、试用与非门和三态门设计一个频率选择电路。频率选择电路的框图如图5-2-4所示。图中虚线框内为三态门74LS126，其中数字为74LS126的引脚示意。各三态门控制端分别受2-4译码器输出B3、B2、B1、B0控制，各三态门的输入端分别接不同频率的输入信号，输出端均接在同一总线上。将总线接到示波器输入端。若译码器B0=1，TS0三态门选通，1KHz频率信号传送到总线上，而此时B3、B2、B1均为0，TS3、TS2、TS1三态门输出均为高阻态，所以示波器上只观察到1KHz频率信号，依次类推，总线实现了频率信号的选择。
设计要求：先用与非门设计2-4译码器，然后按图4连接，通过实验台上的逻辑电平改变译码器的输入A0和A1组合观察示波器的显示波形，并填入自制的数据表中。
2-4译码器
示波器
A0
A1
210Hz
213Hz
20Hz
B3
B2
B1
B0
2 3 5 6 9 8 12 11 74LS126
1 4 10 13
216Hz

图5-2-4 频率选择电路框图

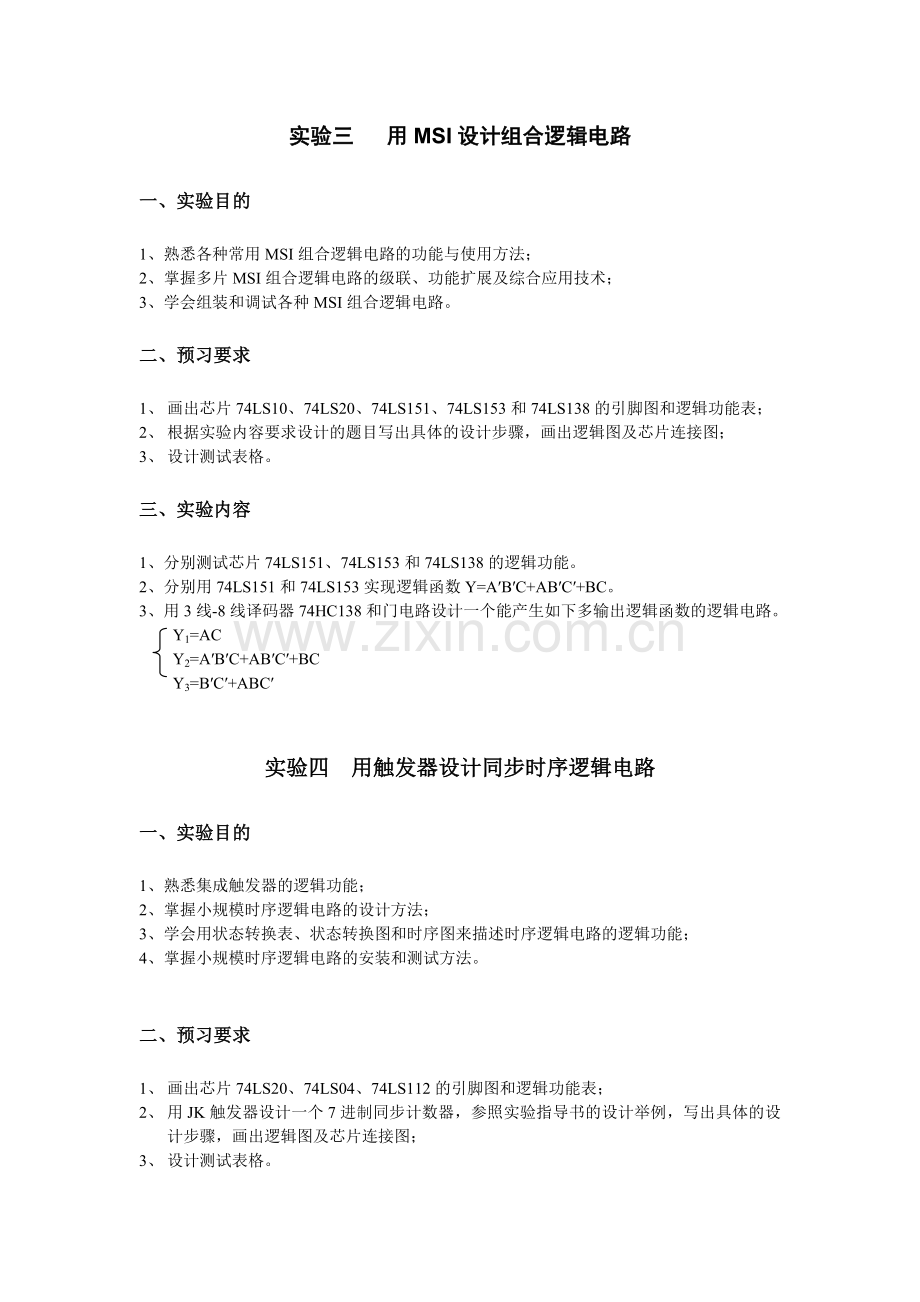

实验三 用MSI设计组合逻辑电路
一、实验目的
1、熟悉各种常用MSI组合逻辑电路的功能与使用方法；
2、掌握多片MSI组合逻辑电路的级联、功能扩展及综合应用技术；
3、学会组装和调试各种MSI组合逻辑电路。
二、预习要求
1、 画出芯片74LS10、74LS20、74LS151、74LS153和74LS138的引脚图和逻辑功能表；
2、 根据实验内容要求设计的题目写出具体的设计步骤，画出逻辑图及芯片连接图；
3、 设计测试表格。
三、实验内容
1、分别测试芯片74LS151、74LS153和74LS138的逻辑功能。
2、分别用74LS151和74LS153实现逻辑函数Y=A′B′C+AB′C′+BC。
3、用3线-8线译码器74HC138和门电路设计一个能产生如下多输出逻辑函数的逻辑电路。
Y1=AC
Y2=A′B′C+AB′C′+BC
Y3=B′C′+ABC′

实验四 用触发器设计同步时序逻辑电路
一、实验目的
1、熟悉集成触发器的逻辑功能；
2、掌握小规模时序逻辑电路的设计方法；
3、学会用状态转换表、状态转换图和时序图来描述时序逻辑电路的逻辑功能；
4、掌握小规模时序逻辑电路的安装和测试方法。

二、预习要求
1、 画出芯片74LS20、74LS04、74LS112的引脚图和逻辑功能表；
2、 用JK触发器设计一个7进制同步计数器，参照实验指导书的设计举例，写出具体的设计步骤，画出逻辑图及芯片连接图；
3、 设计测试表格。

三、实验内容
1、验证双JK触发器74LS112的逻辑功能；
2、用JK触发器设计一个7进制同步计数器，并实验验证。

实验五 计数、译码和显示综合实验
一、实验目的
1、熟悉集成计数器的逻辑功能及其使用方法；
2、掌握由集成计数器构成任意进制计数器的设计方法；
3、熟悉译码驱动器和7段LED数码显示器的使用方法，提高综合实验的技能。

二、预习要求
1、 画出芯片74LS160、74LS47的引脚图和逻辑功能表；
2、 用与非门和74LS160设计一个24进制计数器。
参照实验指导书的设计举例，写出具体的设计步骤，画出逻辑图及芯片连接图；在24进制计数器的基础上加译码显示电路，
3、 设计测试表格。

三、实验内容
1、验证74LS160、74LS47的逻辑功能；
2、用与非门和74LS160设计一个24进制计数器。

实验六 555定时器及其应用
一、实验目的
1、了解555定时器的结构和工作原理；
2、学习用555定时器组成几种常用的应用电路；
3、掌握几种常用应用电路的相关参数的计算和测量方法。

二、预习要求及思考题
1、复习教材的相关部分并仔细阅读本实验的原理及要求；
2、画出实验电路，计算出有关元器件值，并标在电路图上；
3、拟出实验步骤，画好实验测量数据表格。
三、实验内容
用555定时器设计一个多谐振荡器，要求频率为1000Hz，占空比为65%，输出电压幅值为TTL电平，给定电容为0.1mF。设计电路，计算电阻R1和R2的值，并通过实验测量频率、T1和T2值（可用示波器测量），计算占空比，填入自制的表中。

实验七 简易多路抢答器的设计
