钢筋技术交底内容.pptx

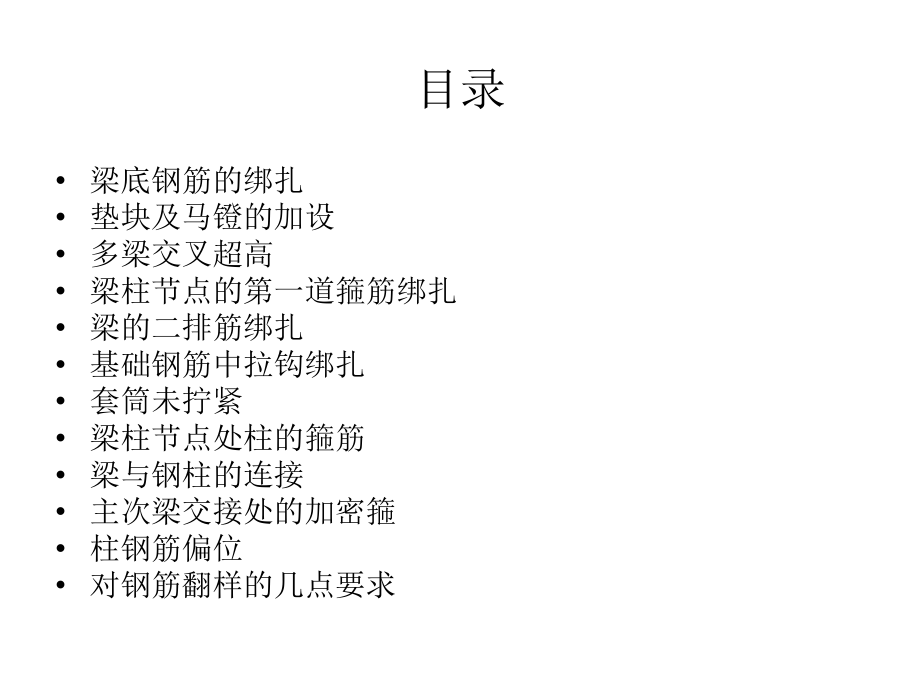

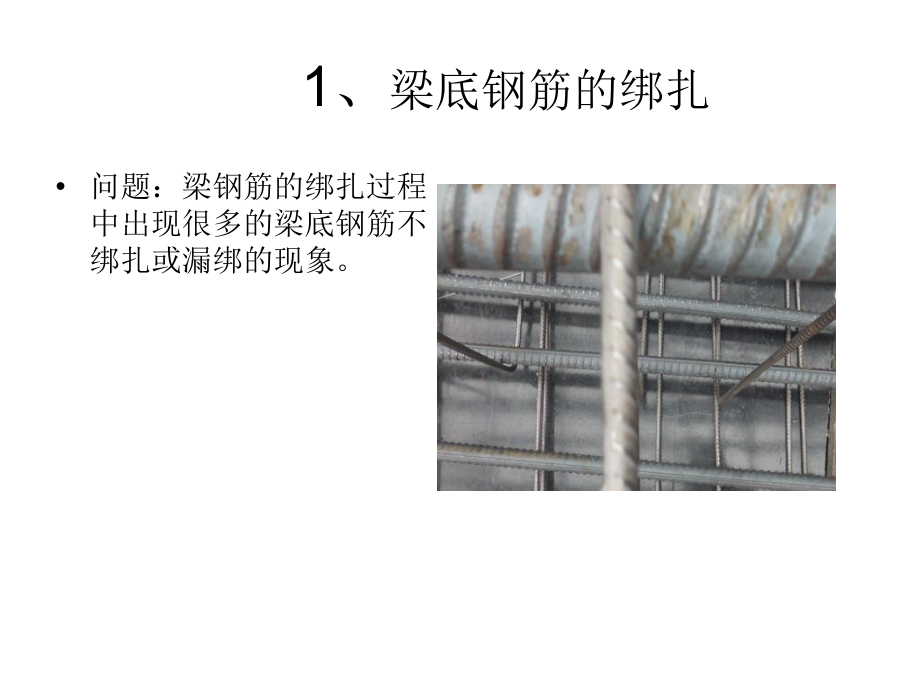

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,目录,梁底钢筋的绑扎,垫块及马镫的加设,多梁交叉超高,梁柱节点的第一道箍筋绑扎,梁的二排筋绑扎,基础钢筋中拉钩绑扎,套筒未拧紧,梁柱节点处柱的箍筋,梁与钢柱的连接,主次梁交接处的加密箍,柱钢筋偏位,对钢筋翻样的几点要求,1,、,梁底钢筋的绑扎,问题：梁钢筋的绑扎过程中出现很多的梁底钢筋不绑扎或漏绑的现象。,1,、梁底钢筋的绑扎,要求及措施：今后的梁底钢筋绑扎过程中必须满绑。,1,、要求木工在铺设模板时大于,600,高的梁一侧的模板不封闭或两侧模板错开封闭。,2,、钢筋工也可以参照图中所示将梁钢筋架起绑扎。,2,、垫块及马镫的加设,问题：板底筋垫块和马镫及梁底垫块未加设或加设不到位的现象。,要求：钢筋工在绑扎的过程中将垫块及马镫一次性放到位并且安排钢筋工在钢筋绑扎完毕后逐个检查查漏，保证无梁底筋或箍筋直接接触模板以及板底筋直接接触模板或板的底筋和面筋相接触的现象。,3,、多梁交叉超高,问题：在梁钢筋的绑扎过程四条及以上的梁交叉处会出现钢筋超出混凝土面或导致混凝土无保护层的现象。,要求钢筋工在绑扎过程中对于交叉处一米左右的距离采用较小些的箍筋，比如正常绑扎时用,55cm,高的箍筋，在交叉处就用,52cm,的箍筋。对于圆形柱帽五梁或六梁的梁交叉严格按照仅有四条梁贯通，其余的梁弯锚锚入柱帽中，即只准出现两层的梁面筋叠加。,4,、梁柱节点处第一道箍筋,梁柱交接处梁绑扎的第一道箍筋离柱的距离不能超过,5CM,。,5,、梁的二排筋,梁的二排筋必须绑扎到位且离面筋的距离要控制在,5cm,左右。,6,、基础钢筋中的拉钩绑扎,基础中人防区域设有,400X400,的拉钩，拉钩与底筋必须绑扎。,7,、套筒未拧紧,问题：在现场发现采用套丝连接的钢筋露出的丝过多现象。,现场的套丝都是,5CM,的长度，而钢筋上的丝一般都是,3CM,，每个丝的长度为,5MM,，用套丝相连的钢筋在不排除特殊的情况只准许两遍各露出一道丝，现场的钢筋工应尽可能的拧到位。,不同规格钢筋采用套筒连接时必须用变径丝。,8,、柱的箍筋,问题：梁柱节点区域箍筋间距过大，数量不足或者施工中将箍筋切断现象。,8,、柱的箍筋,处,理措施及要求：,1.,节点区域箍筋按柱箍筋加密区间距布置；,2.,按照设计箍筋形式配筋，复合箍不得缺失；,3.,可先将节点区箍筋集中布置，梁筋绑完后再将柱箍筋间距调匀，以避免梁筋施工困难。,4.,遇有钢梁时，可采用,L,形箍筋拼成封闭环，弯钩原位加工。确无法封闭的复合箍筋可分段焊在钢梁腹板上。,9,、梁与钢柱的连接,梁与钢柱的连接不能锚入柱中的必须焊道连接板上且双面焊，焊接的长度不小,5,倍的钢筋直径。梁底筋和面筋都必须焊接。不准许出现图中的现象。,钢筋满足,0.4Lae+15d,钢筋筋应双面焊,5d,且应有,15d,的弯锚,10,、主次梁交接处的加密箍,问题：主次梁交叉节点内主梁箍筋缺失，次梁两侧无主梁附加箍或加设不到位。,10,、主次梁交接处的加密箍,处理措施及要求：主次梁交叉节点内主梁箍筋应按正常间距布置，且次梁两侧应各有三道附加箍筋。,11,、柱偏位,问题：出现浇筑完砼后柱钢筋的偏位现象。,措施：在浇筑砼前将柱的箍筋焊接到梁上。,12,、对钢筋翻样的几点要求,小结,希望通过本次的会议，钢筋翻样和钢筋工在绑扎钢筋过程中有所改进和提高，钢筋带班和质量员在工人绑扎时能够做好监督，出现问题及时纠正，避免做到最后还需花费大量的人工去整改。,要求：对于以上各节点的要求希望大家在今后施工过程中能够认真执行。若钢筋工能在给予的时间节点完成钢筋绑扎并在钢筋验收时无以上节点的整改问题，则每次给予,1000,元的奖励。若在验收时同样出现类似问题则每个错误节点罚款,100,元且相同的节点错误累加。,谢谢大家,
