钢筋绑扎施工技术交底.pptx

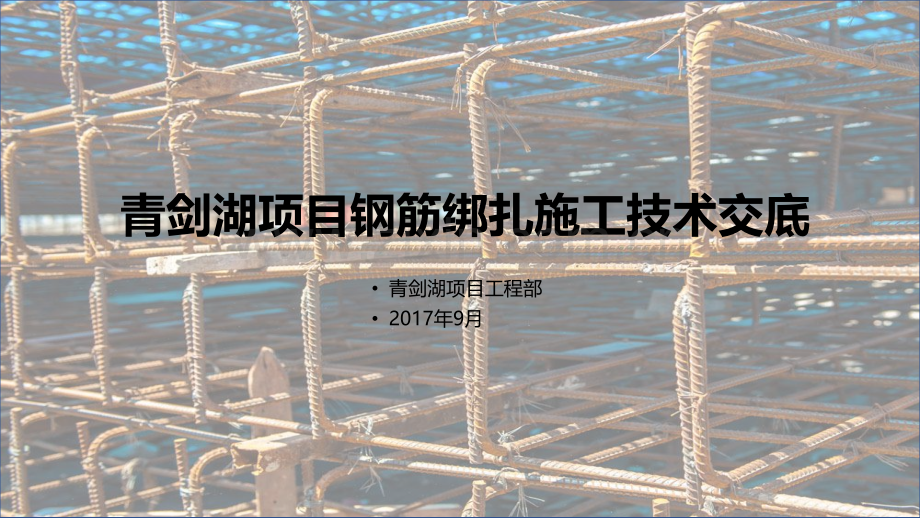

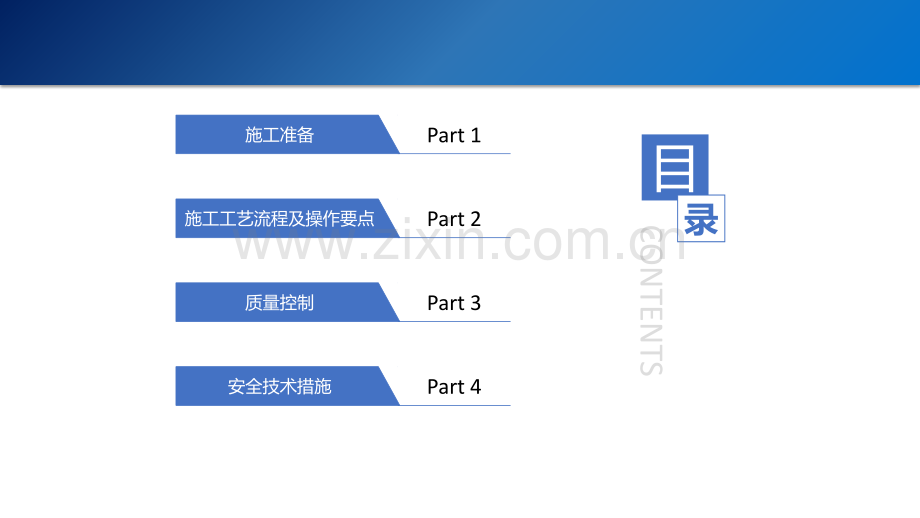

青剑湖项目钢筋绑扎施工技术交底青剑湖项目工程部2017年9月施工准备Part 1施工工艺流程及操作要点Part 2质量控制Part 3安全技术措施Part 4目录CONTENTSPART1施工准备1、材料准备 按照工程进度计划进行钢筋采购，严格要求钢筋材质。钢筋进场时必须提供齐全的材质证明，按炉号及钢筋直径分批对标志和外观进行检查，并按国家标准规定抽样做力学性能测试，合格后方可使用。1.1 材料准备2、机械设备准备 切断机、弯曲机、直螺纹套丝机、钢筋调直机、电焊机、无齿锯、力矩扳手。1.2 机械设备准备3、劳动力准备钢筋工、普工、直螺纹套丝工，直螺纹操作工人必须持有效操作证上岗，辅助人员必须经过相应的培训后方可上岗1.3 劳动力准备4、技术准备技术准备（1）审图审图：施工前认真查阅图纸和施工方案、学习相关安全质量规范以及有关建筑物抗震构造图集和构造详图，并对钢筋密集部位放大样，确定施工方法，发现问题及时与设计联系解决。当需要进行钢筋代换时，应办理设计变更文件当需要进行钢筋代换时，应办理设计变更文件(私自变更将对总包单位进行处罚私自变更将对总包单位进行处罚)（2）钢筋翻样钢筋翻样：由专业人员进行翻样。钢筋翻样应严格按施工规范施工图纸、设计变更、施工方案、标准图集、施工手册要求进行下料，核对下料钢筋的级别、规格尺寸及数量与图纸及加工配料单相同后方可进行钢筋的加工。（3）交底交底：班组在作业之前必须由工长进行书面的技术交底，交底要有针对性和可操作性，并应结合季节特点。根据设计对照配料单分清钢筋的规格、成型简图、尺寸、配料及组合，对加工人员进行现场技术交底,做出合格的标准样品示范，按样品下料制作。（4）钢筋原材复试钢筋原材复试：成型钢筋进场时，应抽取试件作屈服强度、抗拉强度、伸长率和重量偏差检验，检验结果必须符合相关标准的规定。检查数量：同一工程、同一类型、同一原材料来源、同一组生产设备生产的成型钢筋，检验批量不应大于30t。1.4 劳动力准备5、作业条件、作业条件（1）操作人员必须经过技术培训，持证上岗。（2）钢筋应先调直再加工，切口端面宜与钢筋轴线垂直，端头弯曲、马蹄严重的应切去，不得使用气焊切割断料。（3）操作场地必须符合安全要求，具备相应的安全防护措施，严格执行安全操作的有关要求。1.5 作业条件PART2施工工艺流程及操作要点2.1 施工工艺流程墙、柱钢筋绑扎梁钢筋绑扎板底层钢筋绑扎管线预埋板上层钢筋2.2 操作要点1、钢筋连接规定：、钢筋连接规定：（1）钢筋连接方式应根据设计要求和施工条件选用。（2）当钢筋采用机械锚固措施时，应符合现行国家标准混凝土结构设计规范GB 50010 等的有关规定。（3）钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置二个或二个以上的接头。接头末端至钢筋弯起点的距离不应小于钢筋公称直径的 10 倍。（4）钢筋机械连接应符合现行行业标准钢筋机械连接通用技术规程 JGJ 107的有关规定。机械连接接头的混凝土保护层厚度宜符合现行国家标准混凝土结构设计规范 GB 50010 中受力钢筋最小保护层厚度的规定，且不得小于 15mm；接头之间的横向净距不宜小于 25mm。（5）钢筋焊接连接应符合现行行业标准钢筋焊接及验收规程 JGJ 18 的有关规定。2.2 操作要点2、钢筋机械连接或焊接接头规定、钢筋机械连接或焊接接头规定：当纵向受力钢筋采用机械连接接头或焊接接头时，设置在同一构件内的接头宜相互错开。每层柱第一个钢筋接头位置距楼地面高度不宜小于 500mm、柱高的 1/6 及柱截面长边（或直径）的较大值；连续梁、板的上部钢筋接头位置宜设置在跨中 1/3 跨度范围内，下部钢筋接头位置宜设置在梁端 1/3 跨度范围内。纵向受力钢筋机械连接接头及焊接接头连接区段的长度应为 35d（d 为纵向受力钢筋的较大直径）且不应小于 500mm，凡接头中点位于该连接区段长度内的接头均应属于同一连接区段。同一连接区段内，纵向受力钢筋接头面积百分率为该区段内有接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。同一连接区段内，纵向受力钢筋的接头面积百分率应符合下列规定：（1）在受拉区不宜超过 50%，但装配式混凝土结构构件连接处可根据实际情况适当放宽；受压接头可不受限制；（2）接头不宜设置在有抗震要求的框架梁端、柱端的箍筋加密区；当无法避开时，对等强度高质量机械连接接头，不应超过 50%。（3）直接承受动力荷载的结构构件中，不宜采用焊接接头；当采用机械连接接头时，不应超过 50%。2.2 操作要点柱钢筋接头位置(注意钢筋接头位置和要求)剪力墙钢筋接头位置（底部、非底部接头的不同形式）2.2 操作要点梁钢筋接头位置（注意接头的位置和范围）2.2 操作要点现浇板钢筋接头位置(不同部位接头的位置和范围各有不同)2.2 操作要点3、绑扎接头规定：、绑扎接头规定：同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。绑扎搭接接头中钢筋的横向净距 s 不应小于钢筋直径，且不应小于 25mm。纵向受力钢筋绑扎搭接接头的最小搭接长度应符合本规范附录 D 的规定。纵向受力钢筋绑扎搭接接头连接区段的长度应为 1.3ll（ll为搭接长度），凡搭接接头中点位于该连接区段长度内的搭接接头均应属于同一连接区段。混凝土结构工程施工规范GB50666-2011：附录 D 纵向受力钢筋的最小搭接长度D.0.1 当纵向受拉钢筋的绑扎搭接接头面积百分率为 25%时，其最小搭接长度应符合表 D.0.1 的规定。2.2 操作要点D.0.2 当纵向受拉钢筋搭接接头面积百分率大于 25%，但不大于 50%时，其最小搭接长度应按本规范表 D.0.1 中的数值乘以系数 1.2 取用；当接头面积百分率大于 50%时，应按本规范表 D.0.1 中的数值乘以系数 1.35 取用。D.0.3 纵向受拉钢筋的最小搭接长度根据本规范第 D.0.1D.0.2 条确定后，可按下列规定进行修正：1 当带肋钢筋的直径大于 25mm 时，其最小搭接长度应按相应数值乘以系数 1.1 取用；2 对环氧树脂涂层的带肋钢筋，其最小搭接长度应按相应数值乘以系数1.25 取用；3 当在混凝土凝固过程中受力钢筋易受扰动时（如滑模施工），其最小搭接长度应按相应数值乘以系数 1.1 取用；4 对末端采用机械锚固措施的带肋钢筋，其最小搭接长度可按相可数值乘以系数 0.6 取用；5 当带肋钢筋的混凝土保护层厚度大于搭接钢筋直径的 3 倍，且配有箍筋时，其最小搭接长度可按相应数值乘以系数 0.8 取用；6 对有抗震要求的受力钢筋的最小搭接长度，对一、二级抗震等级应按相应数值乘以系数 1.15 采用；对三级抗震等级应按相应数值乘以系数 1.05 采用；7 本条中第 4 款、第 5 款不应同时考虑。在任何情况下，受拉钢筋的搭接长度不应小于 300 mm。2.2 操作要点D.0.4 纵向受压钢筋绑扎搭接时，其最小搭接长度应根据本规范第 D.0.1D.0.3条的规定确定相应数值后，乘以系数 0.7 取用。在任何情况下，受压钢筋的搭接长度不应小于 200mm。同一连接区段内，纵向受力钢筋接头面积百分率为该区段内有接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值（图 5.4.7）。同一连接区段内，纵向受拉钢筋绑扎搭接接头面积百分率应符合下列规定：（1）梁、板类构件不宜超过 25%，基础筏板不宜超过 50%；（2）柱类构件，不宜超过 50%；（3）当工程中确有必要增大接头面积百分率时，对梁类构件，不应大于 50%；对其他构件，可根据实际情况适当放宽。2.2 操作要点4、在梁、柱类构件的纵向受力钢筋搭接长度范围内，应按设计要求配置箍筋。当设计无具体要求时，应符合下列规定：（1）箍筋直径不应小于搭接钢筋较大直径的 0.25 倍；（2）受拉搭接区段，箍筋间距不应大于搭接钢筋较小直径的 5 倍，且不应大于 100mm；（3）受压搭接区段，箍筋间距不应大于搭接钢筋较小直径的 10 倍，且不应大于 200mm；（4）当柱中纵向受力钢筋直径大于 25mm 时，应在搭接接头两个端面外100mm 范围内各设置二个箍筋，5、钢筋绑扎的细部构造应符合下列规定：（1）钢筋的绑扎搭接接头应在接头中心和两端用铁丝扎牢；（2）墙、柱、梁钢筋骨架中各垂直面钢筋网交叉点应全部扎牢；板上部钢筋网的交叉点应全部扎牢，底部钢筋网除边缘部分外可间隔交错扎牢；（3）梁、柱的箍筋弯钩及焊接封闭箍筋的对焊点应沿纵向受力钢筋方向错开设置。构件同一表面，焊接封闭箍筋的对焊接头面积百分率不宜超过50%；（4）填充墙构造柱纵向钢筋宜与框架梁钢筋共同绑扎；（5）梁及柱中箍筋、墙中水平分布钢筋及暗柱箍筋、板中钢筋距构件边缘的距离宜为 50mm。2.2 操作要点6、构件交接处钢筋位置规定：构件交接处的钢筋位置应符合设计要求。当设计无要求时，应优先保证主要受力构件和构件中主要受力方向的钢筋位置。框架节点处梁纵向受力钢筋宜置于柱纵向钢筋内侧；次梁钢筋宜放在主梁钢筋内侧；剪力墙中水平分布钢筋宜放在外部，并在墙边弯折锚固。梁柱节点钢筋构造2.2 操作要点梁柱节点钢筋绑扎步骤：1.穿梁下纵筋2.套柱箍筋3.穿梁上纵筋4.从下往上绑箍筋5.绑梁箍筋2.2 操作要点7、钢筋定位措施规定：钢筋安装应采用定位件固定钢筋的位置，并宜采用专用定位件。定位件应具有足够的承载力、刚度、稳定性和耐久性。定位件的数量、间距和固定方式应能保证钢筋的位置偏差符合国家现行有关标准的规定。混凝土框架梁、柱保护层内，不宜采用金属定位件。柱筋定位框2.2 操作要点墙板梯子筋定位现浇板保护层垫块2.2 操作要点8、钢筋安装过程中，设计未允许的部位不宜焊接。如因施工操作原因需对钢筋进行焊接时，焊接质量应符合现行行业标准钢筋焊接及验收规程 JGJ 18的有关规定。9、采用复合箍筋时，箍筋外围应封闭。梁类构件复合箍筋内部宜选用封闭箍筋，单数肢也可采用拉筋；柱类构件复合箍筋内部可部分采用拉筋。当拉筋设置在复合箍筋内部不对称的一边时，沿纵向受力钢筋方向的相邻复合箍筋应交错布置。10、钢筋安装应采取可靠措施防止钢筋受模板、模具内表面的脱模剂污染。钢筋成品保护PART3质量控制3.1 钢筋连接一、主控项目1.钢筋的连接方式应符合设计要求。2.钢筋采用机械连接或焊接时，钢筋机械连接接头、焊接接头的力学性能、弯曲性能应符合国家现行相关标准的规定。接头试件从工程实体中截取。3.钢筋采用机械连接时，螺纹接头应检验拧紧扭力矩值，挤压接头应量测压痕直径，检验结果应符合现行行业标准钢筋机械连接技术规程的相关规定。3.1 钢筋连接二、一般项目1.钢筋接头的位置应符合设计和施工方案要求。有抗震设防要求的结构中，梁端、柱端箍筋加密区范围内钢筋不应进行搭接。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。2.钢筋机械连接接头、焊接接头的外观质量应符合现行行业标准钢筋机械连接技术规程JGJ10 7、钢筋焊接及验收规程JGJ18的规定。3.当纵向受力钢筋采用机械连接接头、焊接接头或搭接接头时，钢筋的接头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定：（1）受拉接头，不宜大于50%；受压接头，可不受限制；（2）直接承受动力荷载的结构构件中，不宜采用焊接；当采用机械连接时，不应超过50%。3.1 钢筋连接4.当受力钢筋采用绑扎搭接接头时，接头的设置应符合下列规定：（1）接头的横向净间距不应小于钢筋直径，且不小于25mm；（2）同一连接区段内，纵向受拉钢筋的接头百分率应符合设计要求；当设计无具体要求时，应符合下列规定：（a）梁、板类构件不宜超过 25%，基础筏板不宜超过 50%；（b）柱类构件，不宜超过 50%；（c）当工程中确有必要增大接头面积百分率时，对梁类构件，不应大于 50%。5.梁、柱类构件的纵向受力钢筋搭接长度范围内箍筋的设置应符合设计要求；当设计无具体要求时，应符合下列规定：（1）箍筋直径不应小于搭接钢筋较大直径的1/4；（2）受拉搭接区段，箍筋间距不应大于搭接钢筋较小直径的 5 倍，且不应大于 100mm；（3）受压搭接区段，箍筋间距不应大于搭接钢筋较小直径的 10 倍，且不应大于 200mm；（4）当柱中纵向受力钢筋直径大于 25mm 时，应在搭接接头两个端面外100mm 范围内各设置二个箍筋，其间距宜为 50mm。3.2 钢筋安装一、一、主控项目主控项目1.钢筋安装时，受力钢筋的牌号、规格、数量必须符合设计要求。2.钢筋安装应牢固。受力钢筋的安装位置、锚固方式应符合设计要求。二、一般项目二、一般项目 钢筋安装位置的偏差应符合表5.5.3的规定，受力钢筋保护层厚度的合格点率应达到90%及以上，且不得超过表中数值1.5倍的尺寸偏差。PART4安全技术措施4.0 安全技术措施安全技术措施 1、进入现场，必须戴好安全帽，扣好帽带，并正确使用个人劳动防护用具。2、操作人员必须身体健康，并经过专业培训考试合格，在取得有关部门颁发的操作证或特殊工种操作证后，方可独立操作。学员必须在师傅的指导下进行操作。3、钢筋断料、配料、弯料等工作应在地面进行，不准在高空操作。4、搬运钢筋要注意附近有无障碍物、架空电线和其他临时电气设备，防止钢筋在回转时碰撞电线或发生触电事故。5、起吊钢筋骨架下方禁止站人，必须待骨架降到距模板1m以下才准靠近，就位支撑好方可摘钩。6、起吊钢筋时，规格必须统一，不准长短参差不一，不准一点吊。7、切割机使用前，须检查机械运转是否正常，有否漏电；电源线须进漏电开关，切割机后方不准堆放易燃物品。8、钢筋头子应及时清理，成品堆放要整齐，工作台要稳，钢筋工作棚照明灯必须加网罩。9、雷雨时必须停止露天操作，预防雷击钢筋伤人。谢 谢！
