电度表柜、变送器屏标书.doc

石家庄鹿华热电厂2×330MW机组工程

电度表柜、变送器屏

技术规范书

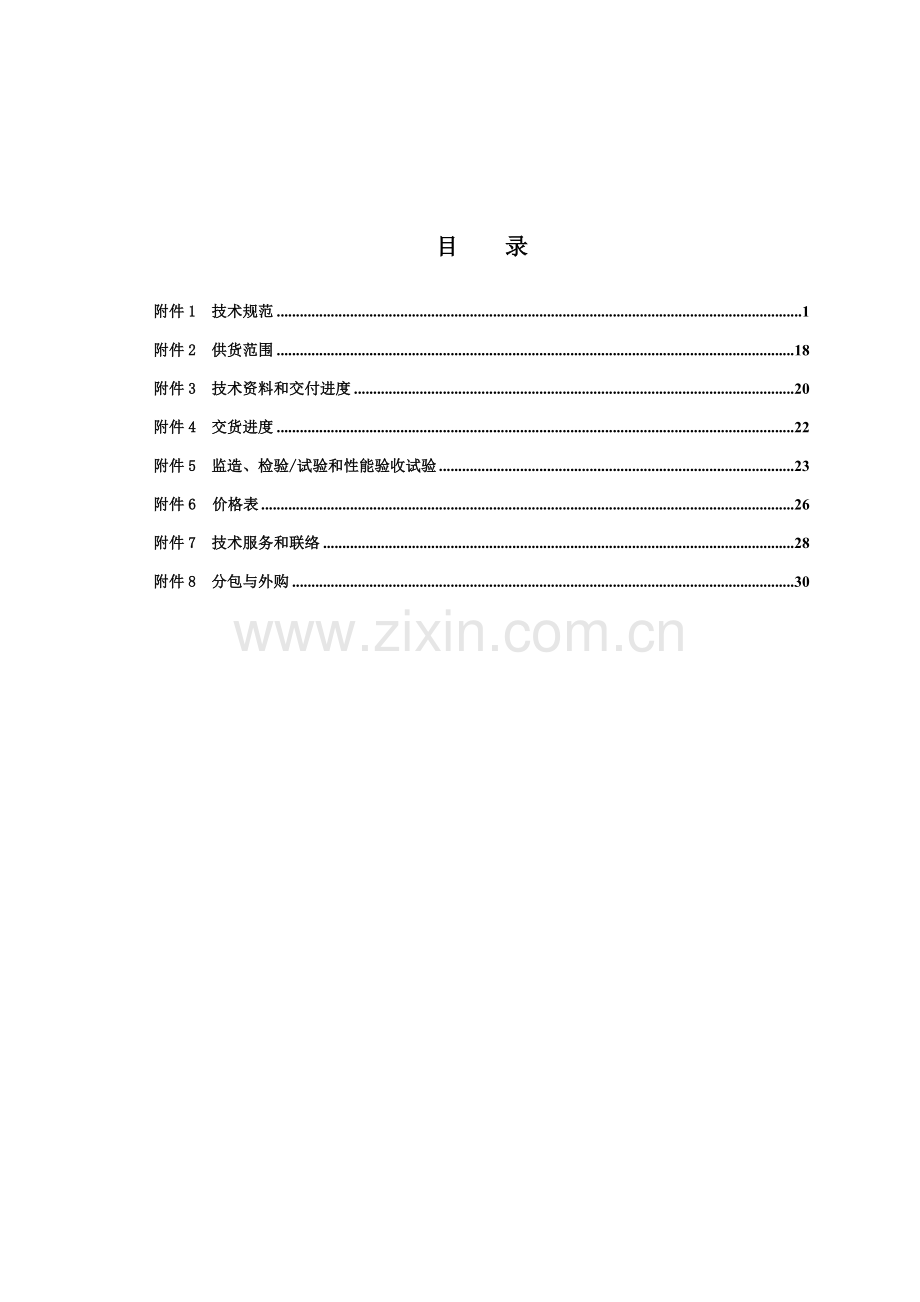

目 录

附件1 技术规范 1
附件2 供货范围 18
附件3 技术资料和交付进度 20
附件4 交货进度 22
附件5 监造、检验/试验和性能验收试验 23
附件6 价格表 26
附件7 技术服务和联络 28
附件8 分包与外购 30

附件1 技术规范
1 总的要求
设备需求表：
设 备 规 范 和 数 量
序号
用途
数量
备注
1
#1机电度表柜
1面
包括#1高厂变、#1励磁变电度表
2
#2机电度表柜
1面
包括#2高厂变、#2励磁变电度表
3
交直流电源试验屏
2面
主厂房电气电子设备间和升压站继电器室各一面
4
#1机变送器屏
2面
#1机组电气电子设备间

#2机变送器屏

#2机组电气电子设备间
5
直流油泵控制柜
2面

1. 1 一般规定
1.1.1 本设备技术规范书适用石家庄鹿华热电厂2x300MW机组工程所配电度表屏、试验电源屏、变送器屏，提出了电度表屏、试验电源屏、变送器屏的功能设计、结构、性能、安装和试验等方面的技术要求。投标人或供货厂(商)必须有权威机关颁发的ISO-9000系列的认证书或等同的质量保证体系认证证书。投标人或供货厂(商) (包括分包厂)应已设计、制造和提供过同类设备，且使用条件应与本工程相类似，或较规定的条件更严格。至少有10个300MW以上工程3年以上同类型的产品商业运行经验。投标人或供货厂（商）需提供最近三年内同类设备的销售合同复印件及履行供货合同（如信誉、质量、交货、服务等）的状况，如发现有失实情况，招标方有权拒绝该投标。
1.1.2本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范条文，投标人应保证提供符合国家标准、相关国际标准和本规范要求的优质产品及其相应的服务。对国家有关安全、环保等强制性标准，均要满足其要求。
1.1.3投标人对在供货范围内的承诺负有全责，如投标人没有以书面形式对本技术规范的条文提出异议，招标方将认为投标人完全接受本规范的要求。如有异议，应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。
1.1.4 投标方必须执行本规范所列规定、标准和未提及的内容均满足或优于本技术规范所列标准，有矛盾时，按较高标准执行。
1.1.5投标人对供货范围内设备进行分包、对外采购时，须事先征得招标方同意。投标方应对质量向招标方负责，并提供相应出厂和验收证明。投标方应单独列出采用的进口材料与配件清单。
1.1.6规范书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。
1.1.7 本工程采用中国华电集团KKS标识系统。投标方在中标后提供的技术资料(包括图纸)和设备标识必须有KKS编码。具体标识要求由设计院提出，在设计联络会上讨论确定
1.1.8本规范书正文提出了对电度表屏、试验电源屏、变送器屏及其附属的技术参数、性能、结构、试验等方面的技术要求。
1.1.9本规范书未尽事宜，由招标人和投标人在合同技术谈判时双方协商确定。

1.2 标准和规范
1.2.1合同设备包括投标方向其他厂商购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求, 除非另有特别说明，将包括在投标期内有效的任何修正和补充。投标方外采的附件和设备应提供三家厂家名单及型号，最终由招标方确认供货厂家。
1.2.2 除非合同另有规定，均须遵守最新的国家标准（GB）和国际电工委员会(IEC)标准以及国际单位制(SI)标准。如采用合资或合作产品，还应遵守合作方国家标准，当上述标准不一致时按高标准执行。
所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织(ISO)和国际单位制(SI)的标准。
1.2.3 投标方提供的设备和配套件要符合以下标准但不局限于以下标准：
GB14285-2006 继电保护和安全自动装置技术规程
GB2423-2008 电工电子产品环境试验
GB/T14537-1993 量度继电器和保护装置的冲击和碰撞试验
GB/T14598.9-2002 辐射电磁场骚扰试验
GB/T14598.10-2007 电快速瞬变/脉冲群抗扰度试验
GB 50063-2008 电力装置的电测量仪表设计规范
GB50062-2008 电力装置的继电保护和自动装置设计规范
GB 50171-1992 电气装置安装工作盘、柜及二次回路结线施工及验收规范
GB 50169-2006 电气装置安装工程接地装置施工及验收规范
DL 478-2001 静态继电保护及安全自动装置通用技术条件
DL/T5136-2001 火力发电厂、变电所二次接线设计技术规程
DL/T621-1997 交流电气装置的接地
DL/T 720-2000 电力系统继电保护柜、屏通用技术条件
DL/T 5222-2005 导体和电器选择设计技术规定
IEC61000 电磁兼容性
国家电网公司 十八项电网重大反事故措施
国家电网公司 十八项反措（试行）继电保护重点实施要求
其它相关规程、规范
最新国家和行业部门的反措
这些法则和标准提出了最基本要求，如果根据投标方的意见并经用户接受，使用优于或更为经济的设计或材料,并能使投标方设备良好地、连续地在本规范所规定的条件下运行时，则这些标准也可以由投标方超越。
1.2.4 当标准、规范之间出现矛盾时，投标方应将矛盾情况提交用户，以便在开始生产前制定解决方案。
1.3 备品备件
1.3.1 投标方应提供安装时必需的备品备件，费用应包括在投标总价中。
1.3.2 招标方根据需要提出附件2中备品备件，投标方应按项目分项报价，备品备件价格应含在投标总价中。
1.3.3投标方应推荐可能使用的备品备件，并分别列出其单价和总价供招标方选购。
1.3.4 所有备品备件应为全新产品, 与已经安装设备的相应部件能够互换,具有相同的规格材质和制造工艺。
1.3.5 所有备品备件应装在箱内，防尘、防潮、防止损坏等与主设备一并发运，并标注“备品备件”以区别本体。
1.4 安装、调试、性能试验、试运行和验收
1.4.1 合同设备的安装、调试将由招标方根据投标方提供的技术文件和说明书的规定在投标方技术人员指导下进行。
1.4.2合同设备的性能试验、试运行和验收根据本规范书规定的标准、规程规范进行。
1.4.3 完成合同设备安装后，招标方和投标方应检查和确认安装工作，并签署安装工作证明书，共两份、双方各执一份。
1.4.4验收时间为安装、调试、性能试验和试运行完成后三个月内。在此期间，如果所有的合同设备都已达到各项技术指标，并稳定运行168小时，买卖双方应签署合同设备的验收证明书，该证明书共两份、双方各执一份。
1.4.5 对于安装、调试、性能试验、试运行及质保期内技术指标一项或多项不能满足合同要求，买卖双方共同分析原因，分清责任，如属投标方的原因，涉及索赔部分按商务条款执行。
1.5质量保证
1.5.1 订货的新型产品除满足本标书外，投标方还应提供该产品的鉴定证书及试验报告。
1.5.2 投标方保证制造中的所有工艺、材料、试验等（包括投标方的外购件在内）均应符合本标书的规定。若招标方根据运行经验指定投标方提供某种购件，投标方将根据具体情况积极配合。
1.5.3 附属及配套设备必须满足本标书中的有关规定的厂标和行业标准的要求，并提供试验报告和产品合格证。
1.5.4 投标方应遵守本标书中各条款和工作项目的ISO-9000（GB/T19000）质量保证体系，该质量保证体系已通过认证并正常运转。
1.5.5 在保质期内，由于产品质量引起的问题，投标方免费处理。

2 工程概况
2.1 交通运输条件
公路运输
石家庄市路网已形成一定规模，特别是京深、石太、石黄高速公路的建成，为石家庄市的经济发展创造了良好的条件。城区现已形成了交通方便，路面宽敞的道路系统，尤其是三环路的建设和开通，将大大改善市内外的交通条件，使得市内道路与市外道路、高速公路的联系更加便捷、顺畅。
铁路运输条件
石家庄市是国内重要铁路枢纽之一，石太、京广两条干线铁路在此交汇，铁路运输条件发达，电厂铁路专用线从京广线的平南站接轨，与107国道发生交叉，专用线通过107国道后由电厂南侧进入厂区。专用线走行线全长3.2公里。
2.2本期工程装设两台国产300MW燃煤供热发电机组。
2.3 工程条件
2.3.1设备的主要参数
2.3.1.1 电源主要技术参数
直流电压：220V 范围+15%~-20%
纹波系数：不大于5%
交流电压：220V 范围+15%~-15%
2.3.1.2 额定参数
a) 交流电流：1A（或5A）
b) 交流电压：100V（或100/V）
c) 频率： 50Hz
3 使用条件
3.1 正常使用条件
海拔高度：不超过1000 m
最高气温： 41.5 ℃
最低气温： -19.3℃(户外)
最大日温差： 25.7℃
最热月平均温度：+29.6℃
最高年平均温度：+20℃
耐地震能力按7度设防（正弦三个周波，安全系数1.67以上）
地面水平加速度： 0.2 g
地面垂直加速度： 0.1 g
地震反应谱特征周期0.6S
4 技术参数和性能要求
4.1电度表的技术要求
4.1.1工作电源：DC220V
4.1.2交流输入电压：电压57.7/100V
4.1.3交流输入电流：5A，1A
4.1.4交流额定频率：50Hz
4.1.5输出：RS485和RS232接口，脉冲输出接点容量>48V。
4.1.6准确等级：0.2S
4.1.7 电度表按照兰吉尔 、威胜 产品分别报价，以最高价计入总价，最终由招标方确定。
能计量正反向有功和无功总电量及分时电量、四象限无功总电量及分时电量；能计量正反向有功和无功总最大需量及分时最大需量、四象限无功总最大需量及分时最大需量，以及最大需量发生的日期和时间；能测量各相电压、电流、相位角、功率因数、有功功率、无功功率、视在功率及三相总有功功率、总无功功率、总视在功率、功率因数和频率, 以及1～31次谐波；能检测并记录各相失压、失流等事件；能检测备用电池电压和监测负荷情况；能实现远程和红外抄表、编程、监测和校准；而且具备多种扩展功能。具有RS485和RS232接口与DCS、ECS或便携机通信，具有脉冲输出接点容量>48V。
4.1.8 电度表屏
1）屏上安装高厂变高压侧、励磁变高压侧、计量用电度表
2）型号及型式：详见标书附图： F02221S-D0502-02、F02221S-D0502-16、F02221S-D0509-02、F02221S-D0509-18。
3）工作条件: 温度范围-10℃～+55℃
4）储存条件: 温度范围-25℃～+70℃
5）相对湿度:5%~95%
6）数量: #1机2块，#2机2块
7）防护等级： IP23
8）屏眉标识：#1（#2）机电度表屏 10(20)CFX01
4.2 对继电保护试验电源设备装置的要求
4.2.1 应执行电力部电安生〔1994〕191号文《电力系统继电保护及安全自动装置反事故措施要点》、国家电网公司《发电厂重大反事故措施》、国家电网公司《十八项电网重大反事故措施》中的有关条款，为现场继电保护试验工作提供可靠、稳定、方便的交直流试验电源，为提高继电保护试验工作质量，保障人身、设备安全提供可靠保证。
4.2.2 应采用双路电源供电，且具有手动、自动切换功能。柜上的所有电子元器件、组件及整机应符合国家标准和部颁标准的要求，使之具有高度的可靠性和互换性。应具有阻燃性能。
4.2.3 继电保护试验电源装置应采用大容量隔离变压器，将供电电源与试验电源进行隔离，在初级与次级之间加装屏蔽层。
4.2.4 额定输出电压：三相四线220V/380V，频率50Hz；不少于 三 路输出。
三相四线 58V/100V，频率50Hz；不少于 三 路输出。
交流变压器容量：15kVA，连续工作。Ie=22.8A
输出不平衡度小于1%。三次谐波分量小于3%。
4.2.5 直流部分
额定输入电压：三相380V，频率50Hz。
额定输出电压：0~250V连续可调；不少于 三 路输出。
整流变压器容量：5kVA。
输出直流纹波系数<1%。
4.2.6 输出端另设三个220V单相插座，一个380V三相插座，插座总容量为6kVA。
4.2.7 装置的其它要求：
4.2.7.1 输入电源通过组合开关接至两路电源，防止一路电源断电时影响试验工作。
4.2.7.2 为适应电源电压的偏移，交流变压器应设有电压调整抽头，可在屏面利用转换开关方便调整。
4.2.7.3 三相输入电压分别有指针式电压表指示和灯光显示；
4.2.7.4交、直流输出电压有电压指示；
4.2.7.5所有的馈出开关具有自动脱扣功能，交流、直流馈出开关使用施耐德开关；交流输入开关使用施耐德开关。
4.2.7.6交直流馈出在屏前装旋钮式接线端子。
4.3 对升压站继电器室电压分电柜的要求
4.3.1此柜为220kV电压互感器二次回路分电柜，柜内提供260个电压型端子，接线截面不小于6mm2。
4.3.2提供10个ABB S系列交流250V小开关，10个ABB S系列直流流250V小开关。（本人标注：交流额定电压100V）
4.4 变送器的技术要求
4.4.1工作电源：DC220V
4.4.2交流输入电压：电压57.7/100V
4.4.3交流输入电流：5A，1A
4.4.4交流额定频率：50Hz
4.4.5输出额定值：4~20mA（直流）。
4.4.6准确等级：0.2
4.4.7变送器按照浙江涵普 、日本爱模 产品分别报价，以最高价计入总价，最终由招标方确定。
4.4.8 变送器屏：
1）用途：用于发电机组、高压厂用电源、高压备用电源等模拟量输出，布置在集控楼电气变送器屏上。
2）型号及型式：详见标书附图：F02221S-D0507-02、F02221S-D0507-10、F02221S-D0502-02、F02221S-D0502-15、F02221S-D0509-02、F02221S-D0509-17。
3）工作条件: 温度范围-10℃～+55℃
4）储存条件: 温度范围-25℃～+70℃
5）相对湿度:5%~95%
6）数量: 每面屏暂定40个，具体数量见设计院最终施工图
7）防护等级： IP23
8）电源主要技术参数
直流电压：220V 范围+15%~-20%
纹波系数：不大于5%
交流电压：220V 范围+15%~-15%
9）屏眉标识：#1（#2）机变送器屏 10(20)CHY01
4.5 电度表屏、变送器屏、试验电源屏、母线PT分电屏柜体的要求
4.5.1 面板平整，无变形；
4.5.2 高、宽、厚尺寸误差；±1.5mm；
4.5.3 水平、垂直度≤1.5度；
4.5.4 端子板及元件安装横梁(或板)镀锌；
4.5.5 所供装置的颜色由招标方提供色板：
4.5.6 防护等级：IP23
4.5.7 接线
导线应为交联聚乙烯阻燃线，绝缘电压至少为600V。
电线（缆）两端应根据接线图打上永久性标志。
导线应无损伤，导线的端头如采用压紧型针插式连接件，则连接紧密、完好。
提供走线槽，以便于固定端子排的接线。
装置柜端子采用魏德米勒端子, 端子排应有不少于30%的备用端子。
4.5.8 屏柜包括所有安装在上面的成套设备或单个组件均应有足够的机械强度和正确的安装方式。保证柜在起吊、运输、存放和安装过程中不会损坏。应满足电力系统柜、屏通用技术条件，投标方还应提供运输、存放和安装说明书供招标方使用。
4.5.9非金属器件如端子排、导线、电缆绝缘、导线支架、电缆连接件、油漆或其他外套以及类似物质要用非燃烧或阻燃和自熄灭材料制成。聚氯乙烯（PVC）不能用于电线导管，如是阻燃的则仅限用在电子器件上，承包商要书面保证他的设备的组成材料在外部失火时不会引起延续和蔓延。
4.5.10机柜运行时内部温度不应超过设备允许温度的极限值。
4.5.11 所有端子均应具有隔板、编号。
4.5.12屏柜技术要求：
所供屏柜尺寸：2260x800x600 颜色色标由招标方提供。
重量： kg
（1）供方应对柜内部接线的正确性全面负责，在指定的环境条件下，所供应的设备的特性和功能应完全满足技术招标文件的要求。
（2）屏柜结构：门板内嵌式钢结构柜。防护等级：不低于IP32。并由特殊选择的精加工的光滑的钢板构成，具有足够的强度以保证有一个平整的表面，应提供足够的刚度以防止振动和摇晃。
（3）柜体材料：冷轧板折弯焊接结构，装有仪表的盘面钢板厚至少2.5mm，不装仪表的封闭板钢板厚度至少2.0mm，内部的支柱和框架数目根据需要而定，要保证有一个刚性结构，避免由于仪器的重量而产生挠曲。
柜包括所有安装在上面的成套设备或单个组件，皆应有足够的机械强度和正确的安装方式。保证柜在起吊、运输、存放和安装过程中不会损坏。供方还应提供运输存放和安装说明书，供用户使用。
⑷　屏底部两侧应有不小于如右图所示的示的安装孔。安装孔上应有方便在柜上拆装的钢护板。在屏底后部设有四块可拆卸的底板。
柜上的设备采用嵌入式安装，并在背后接线，柜底部应有安装孔。

250mm
600mm
100mm 100mm
800mm
250mm
前门
后门

（5）屏柜正面要求:屏柜上部为60mm高的门楣，板厚2mm,用三只M4螺丝固定在柜体上。柜体净高2200 mm，玻璃为通长带有导电屏蔽功能的4mm厚无色透明钢化玻璃，带金属屏蔽网，玻璃需符合国家GB/T9963-1998钢化玻璃标准。门轴在左手侧(以人面对屏柜正面为准)，在大门的下部要装有气弹簧缓冲器。大门锁钥匙通用，门锁最上边距离屏柜底面高1140mm，大门采用三点式锁紧结构。在玻璃左上角可以印制生产厂家的公司标志，但屏柜正面其他地方不得出现公司名称等标志。门在开启时应不影响周围屏柜正常开启。门在开闭时，保护不应误动作。柜及其中设备应能适用于地震地区。
（6）屏柜侧面要求:
屏柜侧面左右立柱宽40mm，在左右立柱上有六个并柜时用的连接孔，在屏柜的右前立柱和左后立柱连接孔中分别安装六只专用并柜螺母，其余六只孔不装螺母。从屏底面到第一个并柜连接孔的距离为325mm，从第一个并柜连接孔向上1600mm均布两个并柜连接孔，左右并柜连接孔的孔距为576mm。并柜连接孔上都要用专用塑料堵头将其堵上。在屏柜侧面上方有一块用四只螺丝固定的小封板，下面为一块可快速拆卸的侧门，侧门板尺寸为1910×516mm，在门板上方有两只侧门锁。侧门锁不能凸出框架平面。
（7）屏柜后面要求:
屏柜上部为60mm高的门楣，用三只M4螺丝固定在柜体上。门楣下面是一只安装小型断路器的安装盒，外面装有防尘封板。封板上针对每个断路器开好相应的孔，在断路器上方装有标签框。灯宜采用冷光灯。照明开关采用手动后门为双开门,门锁装于后右门,型号同大门锁。门锁最上边距离屏柜底面高1140mm。在左右后门下部设有通风孔,内侧装有滤网。
（8）屏柜顶部要求：
屏柜顶部设有通风孔，通风孔上部装有防尘罩（可拆卸），通风孔内侧装有滤网（可拆卸）。在柜顶四角设有M10吊环（可拆卸）。
（9）屏柜内部要求
应保证柜内外油漆过的表面在运输、存放和正常运行时的防腐蚀性能。
每面柜及其上的装置（包括其他独立附件）都应有标签框，以便清楚地识别，外壳可移动的设备，在设备的本体上也应有同样的识别标志。
柜中的内部接线应采用耐热耐潮和阻燃的具有足够强度的绝缘铜线，导线应有永久性标志。导线应无损伤，导线的端头应采用压紧型针插式绝缘子连接件。提供走线槽，以便于固定端子排的接线。
（10）柜体接地要求：
按河北南网继电保护二次系统接地技术方案要求，电气设备箱柜体内必须安装100mm2等电位接地铜排，电位接地铜排要求在箱体内沿水平或垂直方向用φ8mm螺栓加35mm高支持绝缘子两端固定在箱柜下部，铜排上应均匀排列20个φ6mm孔，有垫圈、垫片和φ6mm螺帽，方便电缆屏蔽线（用相应的铜鼻子压接）接入。铜排上有一个Φ12mm孔，供专用120mm2接地电缆接入。箱柜门接地要求：柜门、柜体内壁焊有φ6mm专用接地螺栓，柜门、柜之间，使用压接好的专用接地多股软铜线，用螺栓与柜本体连接。柜内装置的接地端子应用截面不小于4mm²的黄绿相间绝缘专用接地多股软铜线和100mm²接地铜排相连，并压接相应铜鼻子接地。100mm²接地铜排与专用接地多股软铜线的连接采用φ6mm螺栓压接方式。
供方提供盘间连接电缆并负责连接。
（13）柜内装置接地端子必须用有专用（带黄绿色标志）接地端子。转换开关，按钮，指示灯，小开关均应采用施耐德。插座电源开关应带漏电保护器。
（14）供方提供接线指导负责调试。

27
附录A 投标人应提供的技术数据
投标人应提供的数据：
电度表

序号
名 称
投标方提供值
说明
1
型号

2
工作电源

3
功率消耗

4
过载能力

5
准确等级

6
通信接口

7
抗干扰

8
绝缘强度

9
工作环境

10
平均无故障时间

11
外形尺寸

12
重量

13

试验电源屏
投标者应提供的技术数据
序号
项目
标书要求值
保证值

设备名称

1
三次谐波分量

2
交流变压器容量

型号

生产厂家

3
整流变压器容量

型号

生产厂家

4
耐压

5
其它

变送器
序号
名 称
供方提供值
说明
1
型号

2
工作电源

3
功率消耗

4
带载能力

5
准确等级

6
抗干扰

7
绝缘强度

8
工作环境

9
平均无故障时间

10
外形尺寸

11
重量

12

材 质 表 （ 格 式 ）
序号
部件名称
材质及牌号
单位
尺寸
数量/重量
产地
备注

配套辅助设备汇总表（格式）
序号
项目名称
规格型号
单位
数量
产地及生产厂
备注

注:投标者认真填写表,并补充以上技术数据项目

附件2 供货范围
1. 一般要求
本附件规定了合同设备的供货范围。投标方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合附件１的要求。
投标方应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需的部件，即使本合同附件未列出和／或数目不足，投标方仍须在执行合同时补足。
投标方应提供所有安装和检修所需专用工具和消耗材料等，并提供详细供货清单。
提供随机备品备件，并在投标书中给出具体清单。
提供专用工具和仪器仪表清单、电度表、试验电源屏柜、变送器屏及其它需要的清单。
2. 供货范围
2.1投标方提供的供货范围：（不限于此）
序号
名称
规格和型号
单位
数量
产地
生产厂家
价格
备注
1

2

（注：价格一项在商务报价中填写）

2.2 专用工具、消耗材料及仪器仪表
序号
名称
规格和型号
单位
数量
产地
生产厂家
价格
备注
1
三相电能表现场校验仪
CL3121
套
1
深圳
深圳科陆

2
数字万用表
Fluke F287
块
1
美国
美国福禄克

3

（注意：序号要与供货范围分项清单序号一致）
2.3商业运行前备品备件(随机备件须单独列表)
序号
名称
规格和型号
单位
数量
产地
生产厂家
价格
备注
1

2

3

（注意：序号要与供货范围分项清单序号一致）
2.4投标方推荐的备品备件清单(不计入总价)
序号
名称
规格和型号
单位
数量
产地
生产厂家
价格
备注
1

2

3

（注意：序号要与供货范围分项清单序号一致）
2.5 进口件交货表
序号
名称
规格和型号
单位
数量
产地
生产厂家
价格
备注
1

2

3

（注意：序号要与供货范围分项清单序号一致）
2.6附件明细表
序号
名称
规格和型号
单位
数量
产地
生产厂家
价格
备注
1

2

3

（注意：序号要与供货范围分项清单序号一致）
3． 投标方制造进度应按实际交货期进行制定。

附件3 技术资料和交付进度
1 一般要求
1.1 投标方应按照中国电力工业使用的标准及响应的代码、规则对图纸编号，对所有图纸、文件和投标方提供的其它技术文件应采用KKS编码系统，并且提供的资料应使用国家法定单位制即国际单位制(语言为中文)。
1.2 资料的组织结构清晰、逻辑性强。资料内容正确、准确、一致、清晰完整，满足工程要求。
1.3 投标方资料的提交及时、充分，满足工程进度要求。预中标后, 投标方应负责编写并出版所供产品的的技术协议, 并经招标方和设计方确认。预中标后10日内应给出满足施工图设计的全部技术资料和交付进度清单，并经招标方确认。提供最终版的正式图纸的同时，应提供正式的AUTOCAD电子版文件，正式图纸必须加盖工厂公章和签字，并标明“石家庄鹿华热电厂2x300MW机组工程”用图。
1.4 投标方提供的技术资料一般可分为投标阶段，配合设计阶段，设备监造检验、施工调试试运、性能试验验收和运行维护等四个方面。投标方须满足以上四个方面的具体要求。
1.5 对于其它没有列入合同技术资料清单，却是工程所必需文件和资料，一经发现，投标方应及时免费提供。
1.6招标方要及时提供与合同设备设计制造有关的资料。
1.7完工后的产品应与最后确认的图纸一致。招标方对图纸的认可并不减轻投标方关于其图纸的正确性的责任。设备在现场安装时，如投标方技术人员进一步修改图纸，投标方应对图纸重新收编成册，正式递交招标方，并保证安装后的设备与图纸完全相符。
1.8投标方提供的技术资料为每台十套。
2 资料提交的基本要求
2.1 投标阶段投标人必须提供必要的资料，其中必须包括下列：（投标方应补充和细化所列技术资料以满足工程设计要求）
a.产品样本；加工设备介绍；加工工艺；
b.产品使用说明。
c.试验报告
2.2配合工程设计的资料与图纸
投标方在中标后应负责编写和出版技术协议书，并在技术协议签订后1周内提供满足工程设计的资料和图纸。
2.3设备监造检验所需要的技术资料
投标方应提供满足合同设备监造检验／见证所需的全部技术资料。
2.4产品出厂应提供给招标方
装箱清单
产品出厂试验报告
产品合格证

附件4 交货进度
1 设备交货顺序按满足工程安装进度的要求，接到招标方通知后可以交货时间。 交货进度表如下:
交货进度表
序号
设备/部件名称、型号
发运地点
1#机组
2#机组

数量
交货时间
重量(t)
数量
交货时间
重量(t)

（注意：序号要与供货范围分项清单序号一致）

备品备件交货进度表
序号
设备/部件名称、型号
发运地点
1#机组
2#机组

数量
交货时间
重量(t)
数量
交货时间
重量(t)

（注意：序号要与供货范围分项清单序号一致）

专用工具交货表
序号
设备/部件名称、型号
发运地点
1#机组
2#机组

数量
交货时间
重量(t)
数量
交货时间
重量(t)

（注意：序号要与供货范围分项清单序号一致）

进口件交货表
序号
设备/部件名称、型号
发运地点
1#机组
2#机组

数量
交货时间
重量(t)
数量
交货时间
重量(t)

（注意：序号要与供货范围分项清单序号一致）
2 投标方制造进度应按实际交货期进行制定。
附件5 监造、检验/试验和性能验收试验
1. 概述
1.1 本附件用于合同执行期间对投标方所提供的设备（包括对分包外购设备）进行检验、监造和性能验收试验，确保投标方所提供的设备符合附件1规定的要求。
1.2 投标方应在本合同生效后3个月内，向招标方提供与本合同设备有关的监造、检验、性能验收试验标准。有关标准应符合附件1的规定。
2. 工厂的检验和监造
2.1招标方有权派遣其检验人员到投标方及其分包商的车间场所, 对合同设备的加工制造进行检验和监造。招标方将为此目的而派遣的代表的身份以书面形式通知投标方。
2.2如有合同设备经检验和试验不符合技术规范的要求,招标方可以拒收,投标方应更换被拒收的货物,或进行必要的改造使之符合技术规范的要求,招标方不承担上述的费用。
2.3 监造依据
电力部机械工业部文件电办（1995）37号《大型电力设备质量监造暂行规定》和《驻大型电力设备制造厂总代表组工作条例》，以及国家有关部门规定。
2.4 监造方式
文件见证、现场见证和停工待检，即R点、W点、H点。每次监造内容完成后，投标方和监造代表均须在见证表上履行签字手续。投标方复印3份，交监造代表1份。
R点：投标方只需提供检查或试验记录或报告的项目，即文件见证。
W点：招标方监造代表参加的检验或试验的项目，即现场见证。
H点：投标方在进行至该点时必须停工等待招标方监造代表参加的检验或试验的项目，即停工待检。
招标方接到见证通知后，应及时派代表到投标方检验或试验的现场参加现场见证或停工待检。如果招标方代表不能按时参加，W点可自动转为R点，但H点如果没有招标方书面通知同意转为R点，投标方不得自行转入下道工序，应与招标方商定更改见证时间，如果更改后，招标方仍不能按时参加，则H点自动转为R点。不论招标方监造代表对投标方产品质量签证与否，并不免去投标方对产品质量的责任。
2.5 监造内容。监造的主要项目如下表。招标方可以对表中的项目增加或对监造方式调整，投标方保证接受。
质量监造主要内容
序号
零部件或
工序名称
监造内容
监造方式
R
W
H
备注
一
端子箱、控制箱、动力箱、电源箱
检修电源箱壳体材质
√

材质材料质量证明、元器件产地证明、产品合格证
√

产品出厂检验

√
√

2.6 对投标方配合监造的要求：
2.6.1投标方有配合招标方监造的义务，并及时提供相关资料，并不由此发生任何费用。
2.6.2投标方应给招标方监造代表提供工作、生活方便。
2.6.3提前10天将设备监造项目及检验时间通知招标方监造代表和招标方，监造项目和方式由投标方、招标方监造代表、招标方三方协商确定；
2.6.4招标方监造代表和招标方代表有权通过投标方有关部门查（借）阅合同与本合同设备有关的标准、图纸、资料、工艺及检验记录（包括之间检验记录），如招标方认为有必要复印，投标方应提投标方便。
2.6.5招标方人员在监造过程中如发现设备和材料缺陷或不符合规定的标准要求时，招标方有权提出意见，投标方应采取相应改进措施，以保证设备质量。无论招标方是否要求和知道，投标方均应主动及时向招标方提供合同设备制造过程中出现的较大的质量缺陷和问题，不得隐瞒。在招标方不知道的情况下投标方不得擅自处理。
2.6.6投标方应在见证后十天内将有关检查或试验记录或报告资料提供给招标方监造代表 。
3 试 验
3.1 投标产品在制造、处理、试验、检验过程中，招标方有权监造和见证，投标方不得拒绝。招标方技术人员的工作不对厂家产品质量负责。型式试验应在国家认定的试验站进行，并提供合格的型式试验报告供需方查阅。
每台产品出厂前必须进行例行（出厂）试验，并应具有出厂试验合格证书。
需方对供方提供的全部或部分产品，进行现场验收试验。需方在现场验收试验期间，损坏的元器件供方无偿补供。
3.2型式试验：制造厂提供同类产品的型式试验报告。
在出厂和抽样试验前30天，投标方应预先通知招标方，招标方应在10天内答复投标方是否去见证。如招标方放弃见证，则投标方应把所作的试验以试验报告的形式提交给招标方。
3.3 出厂试验 （投标方填写）
4 性能验收试验
4.1 性能验收试验的目的为了检验合同设备及其附属设备的所有性能是否符合技术性能的要求。
4.2 性能验收试验的地点由供需双方商定，一般为招标方现场。
4.3 性能验收试验的时间：机组试验一般在168小时试运之后半年内进行，具体试验时间由投标方与招标方协商确定。
4.4 性能验收试验由招标方主持，投标方参加。试验大纲由招标方提供，与投标方讨论后确定，具体试验由投标方与招标方共同认可的测试单位进行。
4.5 性能验收试验的内
