电磁阀工作原理图.doc

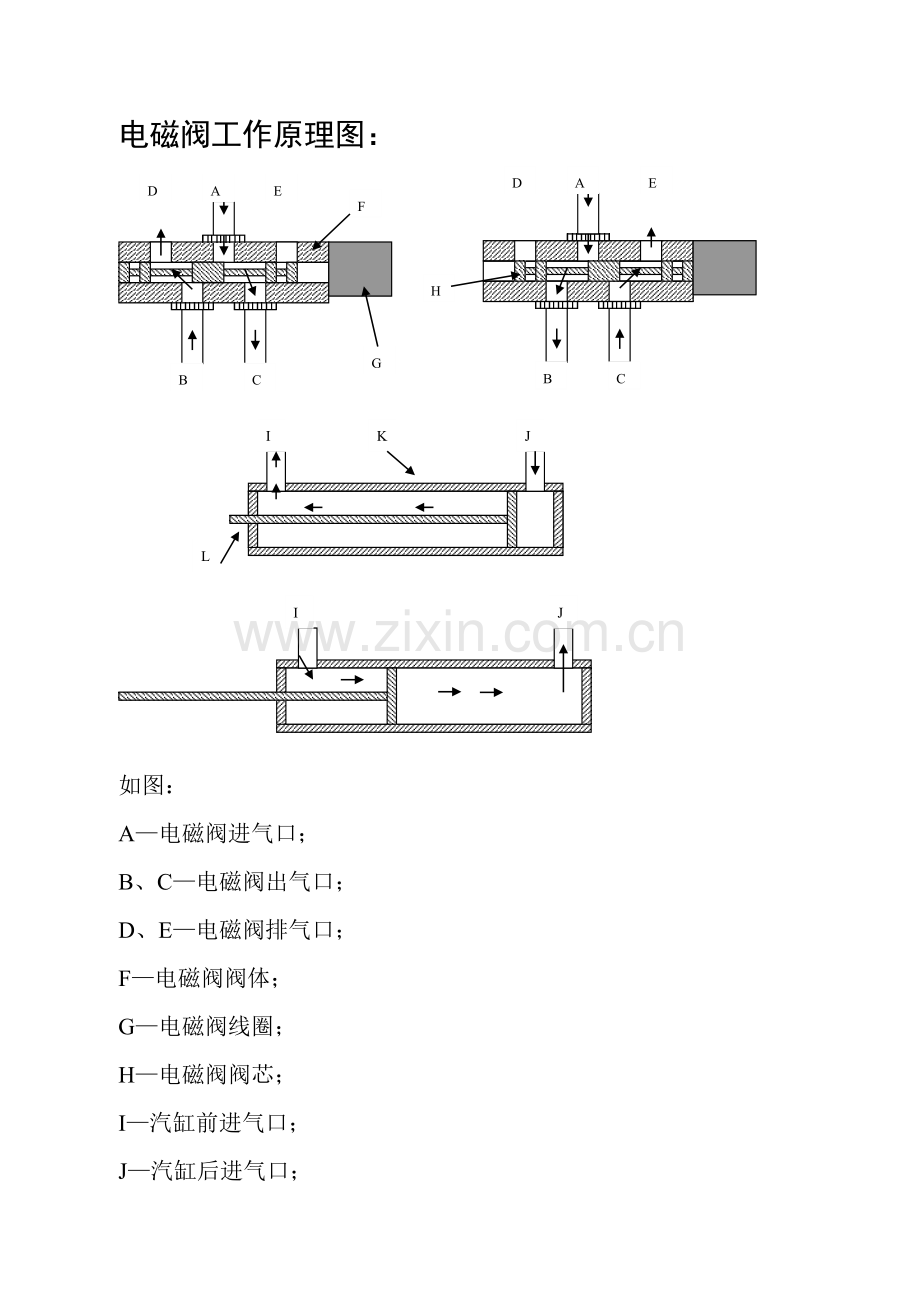

电磁阀工作原理图：
D
A
E
C
B
D
A
E
B
C
F
G
H

J
I
K
L

J
I

如图：
A—电磁阀进气口；
B、C—电磁阀出气口；
D、E—电磁阀排气口；
F—电磁阀阀体；
G—电磁阀线圈；
H—电磁阀阀芯；
I—汽缸前进气口；
J—汽缸后进气口；
K—汽缸体；
L—汽缸杆；
操作：1、当电磁阀线圈G得电时，阀芯H动作，使压缩空气经电磁阀进气口A，电磁阀出气口C，进入汽缸后进气口J在气压的作用下推动汽缸杆L；而汽缸内的空气经汽缸进气口I，电磁阀出气口B，排气口D排出。
2、当电磁阀线圈G失电时，阀芯H动作，使压缩空气经电磁阀进气口A，电磁阀出气口B，进入汽缸后进气口I在气压的作用下推动汽缸杆L；而汽缸内的空气经汽缸进气口J，电磁阀出气口C，排气口E排出。
E
A
C
B
D

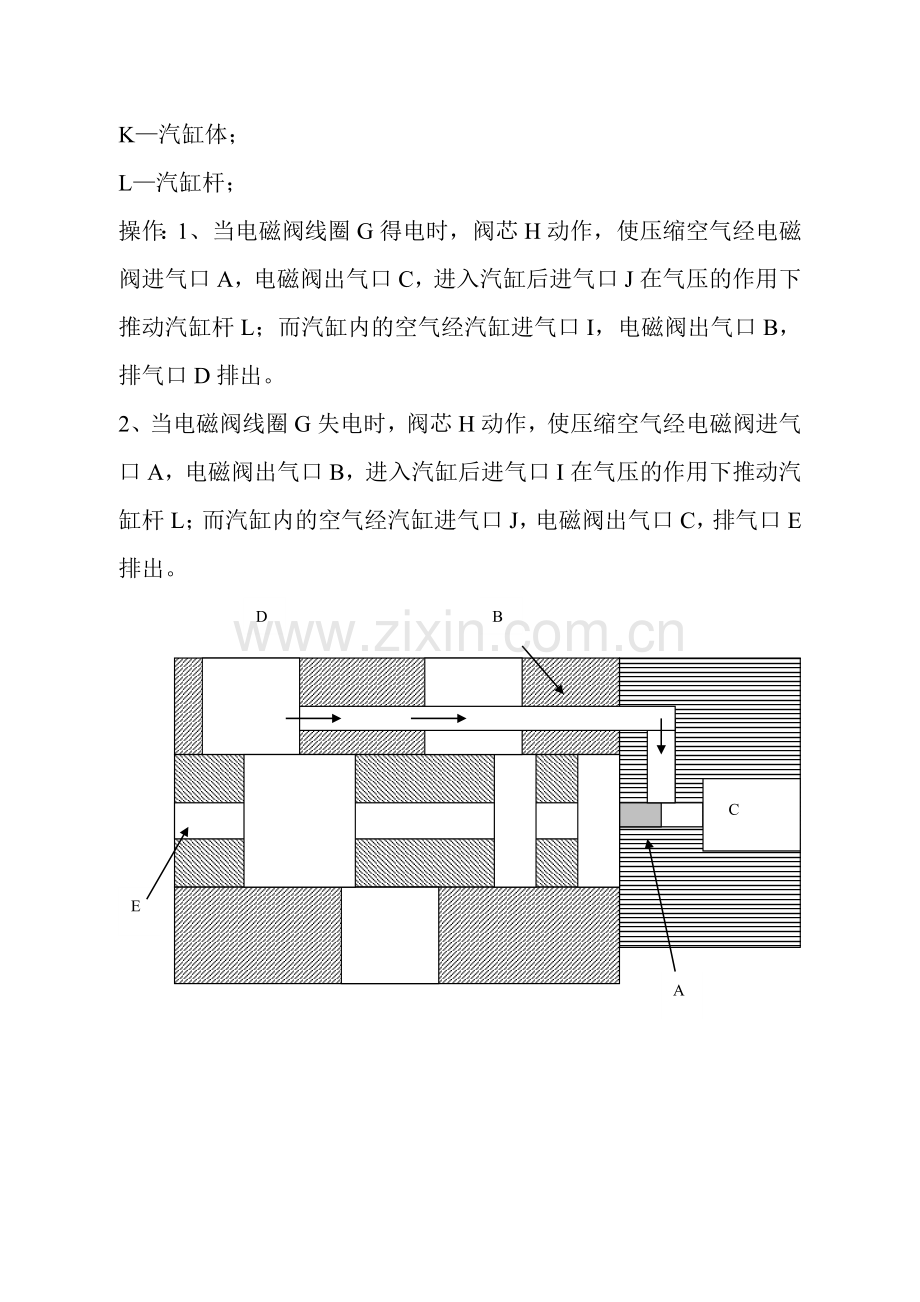

如图：A—小阀芯；B—气管；C—电磁阀铁芯；D—进气口；E—阀芯；
在小阀芯A处应有一个恢复力机构如弹簧，使电磁阀铁芯C失电后小阀芯A能离开电磁阀铁芯C恢复到初态。
动作说明；当电磁阀无电时，由于小阀芯A堵住气管B使阀芯E不会移动。当电磁阀得电时，由于小阀芯A受电磁阀铁芯C的吸引而使气管B打开，使压缩空气推动阀芯E移动。
