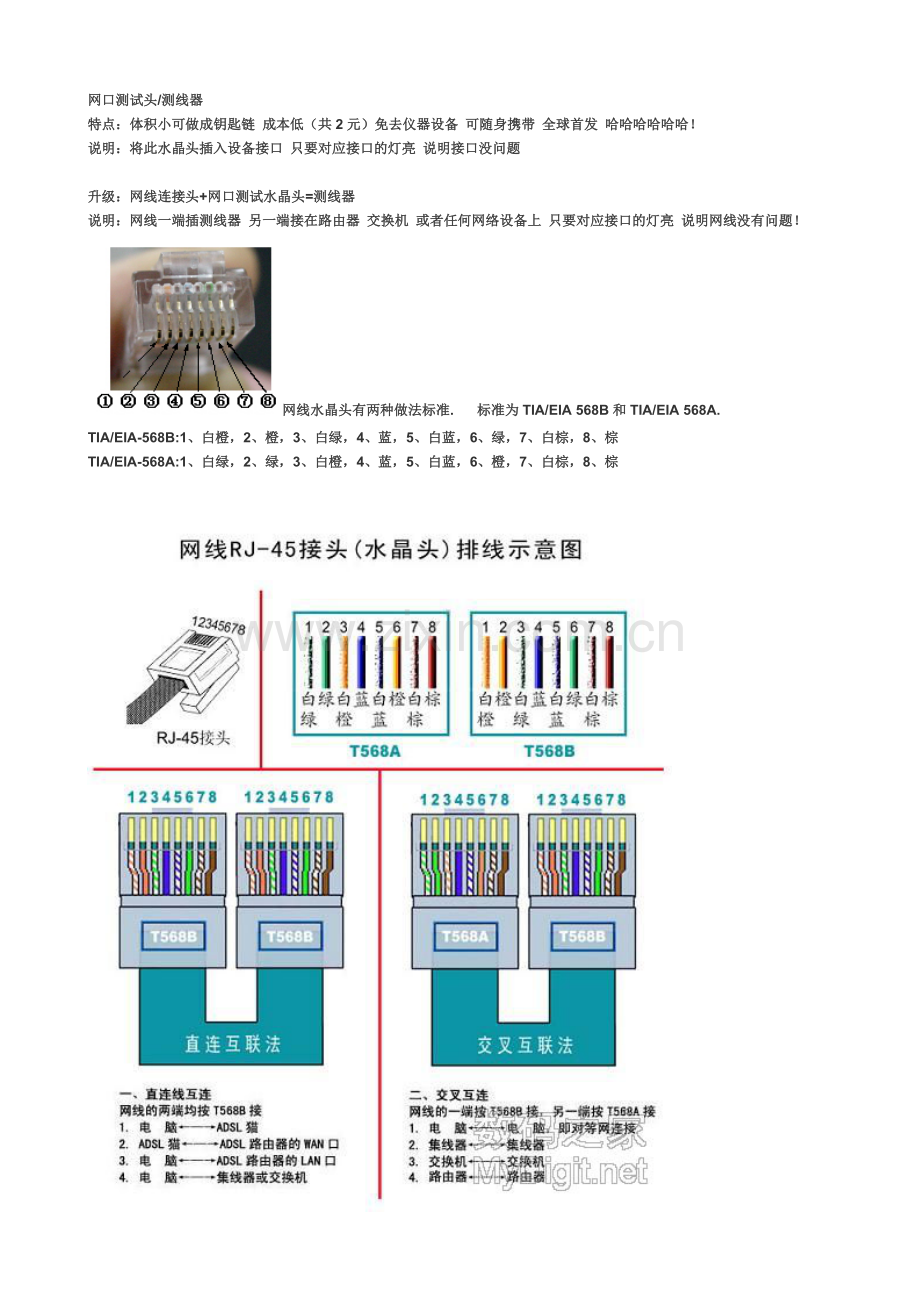

网口测试头/测线器
特点：体积小可做成钥匙链 成本低（共2元）免去仪器设备 可随身携带 全球首发 哈哈哈哈哈哈！
说明：将此水晶头插入设备接口 只要对应接口的灯亮 说明接口没问题

升级：网线连接头+网口测试水晶头=测线器
说明：网线一端插测线器 另一端接在路由器 交换机 或者任何网络设备上 只要对应接口的灯亮 说明网线没有问题！
网线水晶头有两种做法标准. 标准为TIA/EIA 568B和TIA/EIA 568A.
TIA/EIA-568B:1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕
TIA/EIA-568A:1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕

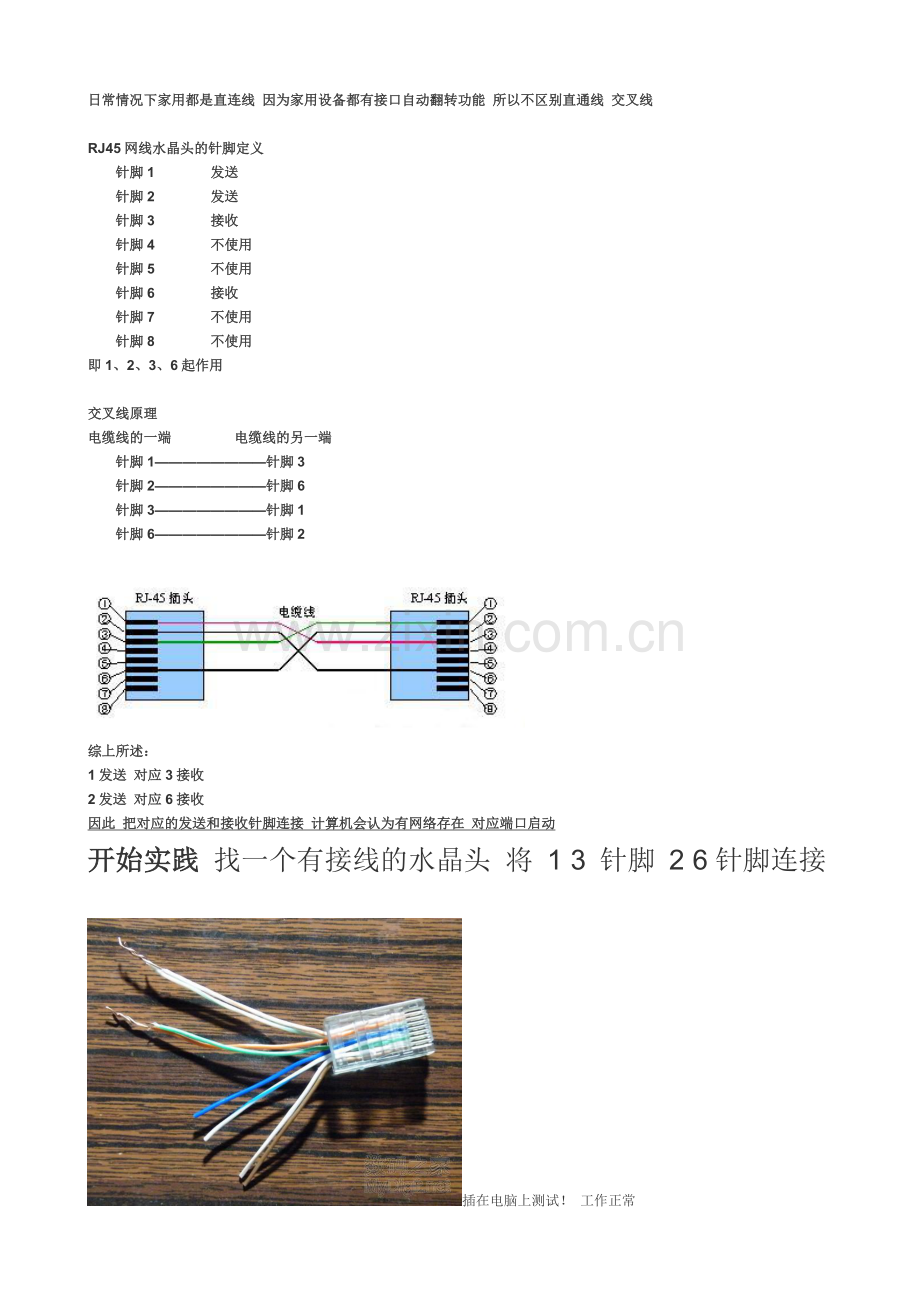

日常情况下家用都是直连线 因为家用设备都有接口自动翻转功能 所以不区别直通线 交叉线

RJ45网线水晶头的针脚定义
　　针脚1　　　　发送
　　针脚2　　　　发送
　　针脚3　　　　接收
　　针脚4　　　　不使用
　　针脚5　　　　不使用
　　针脚6　　　　接收
　　针脚7　　　　不使用
　　针脚8　　　　不使用
即1、2、3、6起作用

交叉线原理
电缆线的一端　　　　 电缆线的另一端
　　针脚1————————针脚3
　　针脚2————————针脚6
　　针脚3————————针脚1
　　针脚6————————针脚2

综上所述：
1发送 对应3接收
2发送 对应6接收
因此 把对应的发送和接收针脚连接 计算机会认为有网络存在 对应端口启动
开始实践 找一个有接线的水晶头 将 1 3 针脚 2 6针脚连接

插在电脑上测试！ 工作正常

那么我们要做的就是 把这个东西缩减并且做的精致
水晶头 网线钳 网线（一根芯足够） 牙签
把线剪好 长短要保证线在水晶头内不会露出来
先放进连接2 6针脚的电线 切忌不要直接塞到底 否则 连接1 3针脚的电线放不进去
当然这个过程都是用牙签完成的 手塞不进去~~~

都放进去后 用牙签将线顶到头 这样保证连接质量

用网线钳压好 –这样13、26就连通了，具备了10M网的连线条件。完成一个！
呵呵 继续一口气再做几个（其中一个做成钥匙链了 呵呵）
下面请出我们的测试设备 小型全钢交换机 珍藏多年 哈哈
把做下的测试头和那个试验品全插上！
接口全部启用 测试头起作用了 说明这个交换机接口没有任何问题
呵呵 大小和我的N70差不多

下面就要展现它的升级功能了：把测试头插在连接器一头 另一头接网线(网线中间加上一个网张对接头)

把网线空闲头插入任意网络设备 对应灯点亮 说明 网线可用
低成本 功能多 人人会做！
