霍尼韦尔楼宇自控系统介绍控制原理图说明.pptx

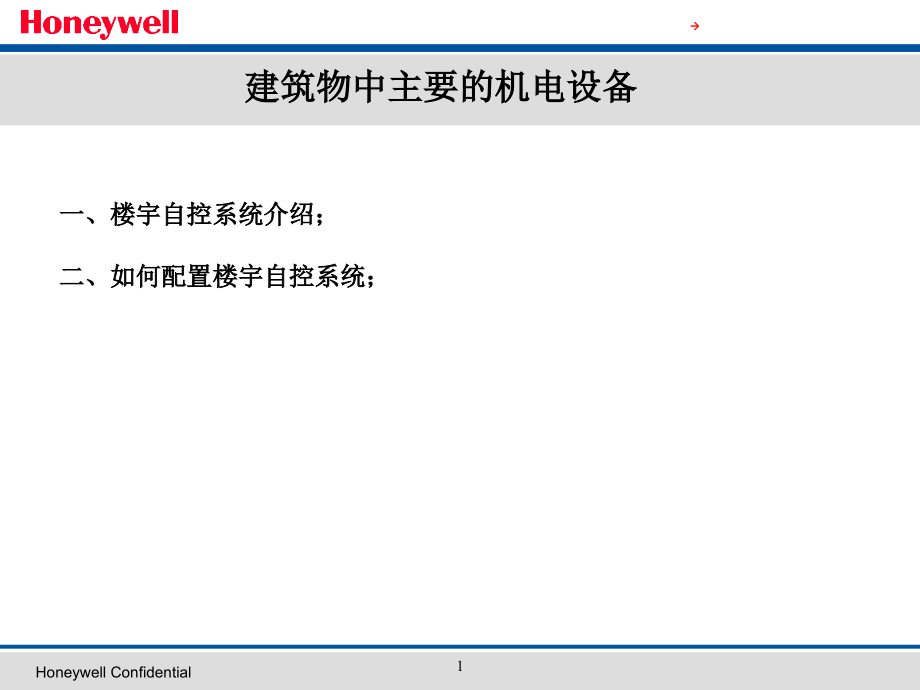

,#,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,Honeywell Confidential,建筑物中主要的机电设备,一、楼宇自控系统介绍；,二、如何配置楼宇自控系统；,建筑物中主要的机电设备,子系统,BA,楼宇自控,空调,/,新风,通风,照明,冷冻主机,给排水泵,变配电,电梯,锅炉,冷却塔,BAS I/O,模块监控内容,模 拟 输 入,(AI),温、湿度,CO/CO2,浓度,配电参数,水压力,/,流量,风管静压,变频反馈,风量,模 拟 输 出,(AO),水 阀,蒸汽阀门,风阀,变频调速,数 字 输 入,(DI),自,/,手动转换,运行状态,故障报警,滤网,阻塞报警,水流,/,水位开关,防冻开关,阀门,状态反馈,数 字 输 出,(DO),风机开关,水泵启停,蝶阀控制,加热丝开关,风阀开关,声光报警,新风机组,BAS,监控主要功能表,监控内容,控制方法,1.,送风温度自动控制,夏季自动调节冷水阀开度，保证送风温度为设定值,冬季自动调节热水阀开度，保证送风温度为设定值,2.,送风湿度自动控制,自动控制加湿阀开闭，保证送风湿度为设定值,3.,过滤网堵塞报警,空气过滤器两端压差过大时报警，提示清扫,4.,机组定时启停控制,根据事先安排的工作及节假日作息时间表，定时启停机组、,自动统计机组工作时间，提示定时维修,5.,连锁保护控制,连锁：风机停止后，新风风门、电动调节阀、电磁阀自动关闭,保护：风机启动后，其前后压差过低时故障报警，并连锁停机,防冻保护：当温度过低时，开启热水阀，关闭风门，停风机,说明：本图中表示两管恒风变水带加湿新风机的,BAS,监控系统，可根据具体应用取舍,新风,机组,新风,机组,新风机组,PAU-1,AI,AO,DI,DO,Field Device,选择,DDC,风机启停控制,1,风机运行状态,1,风机故障报警,1,风机手自动状态,1,送风温湿度,2,H7050B1018,新风风阀,1,CN6120A1002,盘管水阀,DN50,1,V5011P1038,水阀执行器,ML7420,加湿控制,1,防冻报警,1,T6950A1000,过滤网压差报警,1,DPS400,合计,2,1,5,3,XL50,新风机组,空调,机组,BAS,监控主要功能表,监控内容,控制方法,1.,送风温度自动控制,夏季自动调节冷水阀开度，保证送风温度为设定值,冬季自动调节热水阀开度，保证送风温度为设定值,过渡季节根据新风的温湿度计算焓值，自动调节混风比,2.,回风湿度自动控制,自动控制加湿阀开闭，保证回风湿度为设定值,3.,过滤网堵塞报警,空气过滤器两端压差过大时报警，提示清扫,4.,机组定时启停控制,根据事先安排的工作及节假日作息时间表，定时启停机组、,自动统计机组工作时间，提示定时维修,5.,连锁保护控制,连锁：风机停止后，新风风门、电动调节阀、电磁阀自动关闭,保护：风机启动后，其前后压差过低时故障报警，并连锁停机,防冻保护：当温度过低时，开启热水阀，关闭风门，停风机,6.,主要场所的环境控制,在重要场所设温湿度测点，根据其温湿度，直接调节空调机组的,冷热水阀，确保重要场所的温湿度为设定值,在重要场所设二氧化碳测点，根据其浓度调节新风比,说明：本图中表示两管恒风变水带加湿新风机的,BAS,监控系统，可根据具体应用取舍,空调,机组,空调机,AHU-1,AI,AO,DI,DO,现场设备,选择,DDC,风机启停控制,1,风机运行状态,1,风机故障报警,1,风机手自动状态,1,回风温湿度,/,送风温湿度,4,H7050B1018,新风风阀,1,CN7220A2007,回风风阀,1,CN7220A2007,排风风阀,1,CN7220A2007,盘管水阀,DN65,1,V5211F,水阀执行器,ML7420,加湿控制,1,过滤网压差报警,1,DPS400,合计,4,4,5,2,XL50,送排风、排烟机系统,空调,机组,送排风、排烟机系统,排风机、排烟机控制原理图,DI,AI,AO,DO,DDC,箱号,DDC,现场,管线,电控箱,电控箱,送、排风机,排烟风机（消防风机）,X3,X1,X2,送排风机、排烟风机,送排风机,BAS,监控主要功能表,监控内容,控制方法,1.,风机定时启停控制,根据事先安排的工作及节假日作息时间表，定时启停风机、,自动统计机组工作时间，提示定时维修；,根据车库,CO,浓度自动控制风机启停；,2.,参数监测及报警,检测风机过载继电器触点状态，异常时发送过载报警,说明：本图中表示送排风机的,BAS,监控系统，可根据具体应用取舍,排烟风机,BAS,监控主要功能表,监控内容,控制方法,1.,风机状态监测,排烟风机由消防系统控制，,BAS,只监视状态,自动统计设备工作时间，提示定时维修；,2.,参数监测及报警,检测风机过载继电器触点状态，异常时发送过载报警,说明：本图中表示排烟风机的,BAS,监控系统，可根据具体应用取舍,送排风、排烟机系统,送排风机,AI,AO,DI,DO,现场设备,选择,DDC,运行状态,1,故障报警,1,手自动状态,1,风机开关控制,1,合计,0,0,3,1,XCL8010+D I/O,XFCL3A1,排烟风机（消防风机）,AI,AO,DI,DO,现场设备,选择,DDC,运行状态,1,故障报警,1,合计,0,0,2,0,XCL8010+D I/O,生活排水系统,集水坑、污,/,排水泵控制原理图,集水坑,报警水位,启泵水位,停泵水位,DI,AI,AO,DO,DDC,箱号,管线编号,DDC,现场,管线,排水泵,集水坑,报警水位,启泵水位,停泵水位,污水泵,LE,LE,电控箱,电控箱,电控箱,X6,X6,X3,X3,X2,X2,BAS,监控主要功能表,监控内容,控制方法,1.,水位自动控制,集水坑水位高于启泵水位时自动启泵排水,水位低于停泵水位时自动停泵,水池水位高于报警水位时启动备用泵,2.,设备启停控制,自动统计设备工作时间，提示定时维修；,根据每台泵的累计运行时间，自动确定运行和备用泵,3.,参数监测及报警,水坑、水池水位高于报警水位时自动报警,说明：本图中表示两用一备的污水泵、排水泵,BAS,监控系统，可根据具体应用取舍,生活排水系统,潜污泵,AI,AO,DI,DO,现场设备,选择,DDC,水泵启停,2,运行状态,2,故障报警,2,手自动状态,2,报警水位,1,MAC-3-5M,启泵水位,1,MAC-3-5M,停泵水位,1,MAC-3-5M,合计,0,0,9,2,XFL823/824,生活排水系统,高区水箱,溢流水位,停泵水位,启泵水位,DI,AI,AO,DO,DDC,箱号,DDC,现场,管线,高区生活泵,LE,电控箱,超低水位,X 3n,Xn,n,1,X 4,中区水箱,溢流水位,停泵水位,启泵水位,超低水位,X 4,中区生活泵,n,1,LE,电控箱,大楼蓄水池,溢流水位,生活泵停泵位,消防报警水位,低报警水位,LE,X 4,X 3n,Xn,生活给水系统控制原理图,BAS,监控主要功能表,监控内容,控制方法,系统监测及报警,生活水箱水位低于启泵水位时自动启动生活泵,生活水箱水位高于停泵水位时自动停生活泵,根据工艺要求，确定水泵运行台数和控制策略,自动统计设备工作时间，提示自动维修,根据每台泵运行时间，自动确定运行泵及备用泵,生活水箱水位低于报警水位时自动报警,生活水箱水位高于溢流水位时自动报警,如果取消水箱，可采用恒压供水,生活给水系统,生活水泵（单台）,AI,AO,DI,DO,现场设备,选择,DDC,水泵启停,1*n,运行状态,1*n,故障报警,1*n,手自动状态,1*n,合计,0,0,3*n,1,*,n,XFL823/824,生活水箱（单台）,AI,AO,DI,DO,现场设备,选择,DDC,溢流水位,1,MAC-3-5M,停泵水位,1,MAC-3-5M,启泵水位,1,MAC-3-5M,低报警水位,1,MAC-3-5M,合计,0,0,4,1,XFL823/824,生活给水系统,热交换系统控制原理图,DO,DI,AI,AO,电源,DDC,箱号,DDC,现场管线,热交换器,R-1,24V,集水器,电控箱,热交换器,R-1,M,M,电控箱,x2,x2,x6,TE,TE,x1,x1,分水器,BAS,监控主要功能表,监控内容,控制方法,1.,二次水温度自动调节,自动调节热交换器一次热水,/,蒸气阀开度，保证二次出水温度,为设定值,2.,自动联锁控制,当循环泵停止运动时，热水,/,蒸气调节阀应迅速关闭,3.,设备定时启停控制,根据事先排定的工作及节假日作息表，定时启停设备,自动统计设备工作时间，提示定时维修,4.,参数监测及报警,自动检测系统内监测点的温度、压力、流量参数，定时记录，,打印，越限报警,说明：本图尽供参考，未考虑一次侧温度、压力、流量参数，根据具体应用取舍。,热交换器,热交换器,AI,AO,DI,DO,现场设备,选择,DDC,循环泵启停,2,循环泵运行状态,2,循环泵故障报警,2,循环泵手自动状态,2,二次侧出水温度,2,VF20T,蝶阀开度控制,2,合计,2,2,6,2,XL50,热交换器,电梯系统,电梯系统监测原理图,AI,DI,DDC,现场,管线,AO,DO,DDC,箱号,客梯电控箱,上升,下降,状态,故障,客梯电控箱,客梯电控箱,客梯电控箱,客梯电控箱,内部组网,RS-485,接口,Modbus,接口,SymmetrE,RS-485/232,转换器,BAS,监控主要功能表（干触点接入方式）,监控内容,控制方法,系统监测及报警,自动监测电梯状态、故障及紧急状态报警,BAS,监控主要功能表（高阶接口方式）,监控内容,控制方法,系统监测及报警,1,、电梯内部组网，通过,RS-485,接口和开发通信协议，通过,MODbus,接口接入,BAS,系统平台或通过,Terminal Server,转换成标准,OPC,数据接入,BAS,系统,2,、自动监测电梯状态（上行、下行）、停靠楼层号、电梯故障及紧急状态报警,电梯系统,高压开关柜,低压配电柜,A,I,DI,DDC,现场,管线,AO,DO,DDC,箱号,V,I,F,PF,H,V,I,F,PF,H,x6,x6,x2,x2,x2,x12,x12,x4,x4,x4,监控功能说明：,1,、参数超限报警、设备故障报警,2,、显示记录各种参数状态报警运行时间去试图动态流程说明,变配电系统,变配电系统,配电系统,配电系统,配电系统,配电系统,OPC Client,SymmetrE,内部组网,LAN,OPC Server,高压进线,低压进线,智能电表,1630,智能电表,1630,电流,电压,电流,电压,A53,SymmetrE,Modbus,SCADA,变配电系统,AI,DI,AO,DO,设备名称,设备型号,数量,高压母联状态,1,高压进线状态,2,高压进线故障,2,高压主进有功功率,2,有功功率变送器,256-TWM4-003138,2,高压主进功率因数,2,功率因数变送器,256-TPTW4-003122,2,高压主进电流,6,三相电流变送器,256-TAL4-003264,2,高压主进电压,6,三相电压变送器,256-TAL4-003263,2,高压主进频率,2,频率变送器,253-THZ4-003137,2,低压母联状态,2,低压进线状态,2,低压进线故障报警,2,低压主进有功功率,2,有功功率变送器,256-TWM4-003138,2,低压主进功率因数,2,功率因数变送器,256-TPTW4-003122,2,低压主进电流,6,三相电流变送器,256-TAL4-003264,2,低压主进电压,6,三相电压变送器,256-TAL4-003263,2,低压主进频率,2,频率变送器,253-THZ4-003137,2,变压器高温报警,2,2,变配电系统,(,监控点表,),冷冻站,BAS,监控主要功能表,1.,冷负荷需求计算,1,、根据冷冻水供、回水温度和回水流量测量值，自动计算建筑物空调实际,所需冷负荷量；（常用方式）,2,、根据主机运行电流的大小；（主机厂家推荐）,3,、根据旁通管流量方向和大小；（一般使用于变流量系统）,2.,冷水机组台数控制,根据建筑物所需冷负荷量，自动调整冷水机组运行台数，达到节能目的,3.,冷水机组连锁控制,启动：冷却塔蝶阀开启，冷却水蝶阀开启，开冷却水泵，,冷冻水蝶阀开启，开冷冻却水泵，开冷水机组。,停止：停冷水机组，停冷冻水泵，冷冻水蝶阀，,关冷却水泵，关冷却水蝶阀，关冷却塔蝶阀,4.,冷冻水压差控制,根据冷冻水供回水压差，自动调节旁通调节阀，维持供水压差恒定,5.,冷冻水温度控制,根据冷冻水温度，自动控制冷却塔的启停台数,6.,水泵保护控制,水泵启动后，水流开关监测水流状态，如故障则自动停机,水泵运行时如果发生故障，备用泵自动投入使用,7.,机组定时启停控制,根据事先安排的工作及节假日作息时间表，启停机组,自动统计机组各水泵，风机的累计运行时间，提示定时维修,8.,机组运行参数,监测系统内各检测点的温度、压力、自动显示、定时打印及故障报警,9.,水箱补水控制,自动控制进水电磁阀的开启和关闭，使膨胀水箱水位维持在允许的范围内，水位超限进行故障报警,冷冻站,冷冻站,冷热源系统,设备数量,AI,AO,DI,DO,Field Device,冷水机组,2,冷冻机启停控制,2,冷冻机运行状态,2,冷冻机故障报警,2,冷冻机手自动状态,2,冷冻机冷冻水回水电动蝶阀,DN300,4,2,V4ABFW16-300-012,开关型,冷冻水泵,2,泵启停控制,2,泵运行状态,2,泵故障报警,2,泵手自动状态,2,水流状态,2,WFS-1001-H,冷冻补水泵,2,泵启停控制,2,泵运行状态,2,泵故障报警,2,泵手自动状态,2,水流状态,2,WFS-1001-H,冷冻水补水箱,1,高、低液位报警,2,MAC-3-5M,冷却水泵,2,AI,AO,DI,DO,Field Device,泵启停控制,2,泵运行状态,2,泵故障报警,2,泵手自动状态,2,水流状态,2,WFS-1001-H,冷却塔,2,冷塔风机启停控制,2,冷塔风机运行状态,2,冷塔风机故障报警,2,冷塔风机手自动状态,2,冷却水供回水温度,2,VF20T,冷却塔冷却水回水电动蝶阀,DN350,4,2,V4ABFW16-350-012,开关型,空调冷热水,总供回水温度,2,2,VF20T,总回水流量,1,1,8550+2517,总供回水压力,2,2,P7620A,旁通调节电动蝶阀,DN300,1,1,V4ABFW16-300-112,调节型,冷水站（监控点表续）,热水锅炉机组,数量,2,AI,AO,DI,DO,Field Device,热水锅炉启停控制,2,热水锅炉运行状态,2,热水锅炉故障报警,2,热水锅炉手自动状态,2,锅炉热水回水电动碟阀,DN200,4,2,V4ABFW16-200-012,开关型,锅炉热水回水电动碟阀,DN125,4,2,V4ABFW16-125-012,开关型,空调热水循环泵,数量,2,泵启停控制,2,泵运行状态,2,泵故障报警,2,泵手自动状态,2,水流状态,2,WFS-1001-H,热水供应循环泵,数量,2,泵启停控制,2,泵运行状态,2,泵故障报警,2,泵手自动状态,2,水流状态,2,WFS-1001-H,热水系统（监控点表）,热水供应补水泵,数量,2,AI,AO,DI,DO,Field Device,泵启停控制,2,泵运行状态,2,泵故障报警,2,泵手自动状态,2,水流状态,2,WFS-1001-H,热水供水,总供回水温度,2,2,VF20T,总回水流量,1,1,8550+2517,总供回水压力,2,2,P7620A1020,热水系统（监控点表）,
