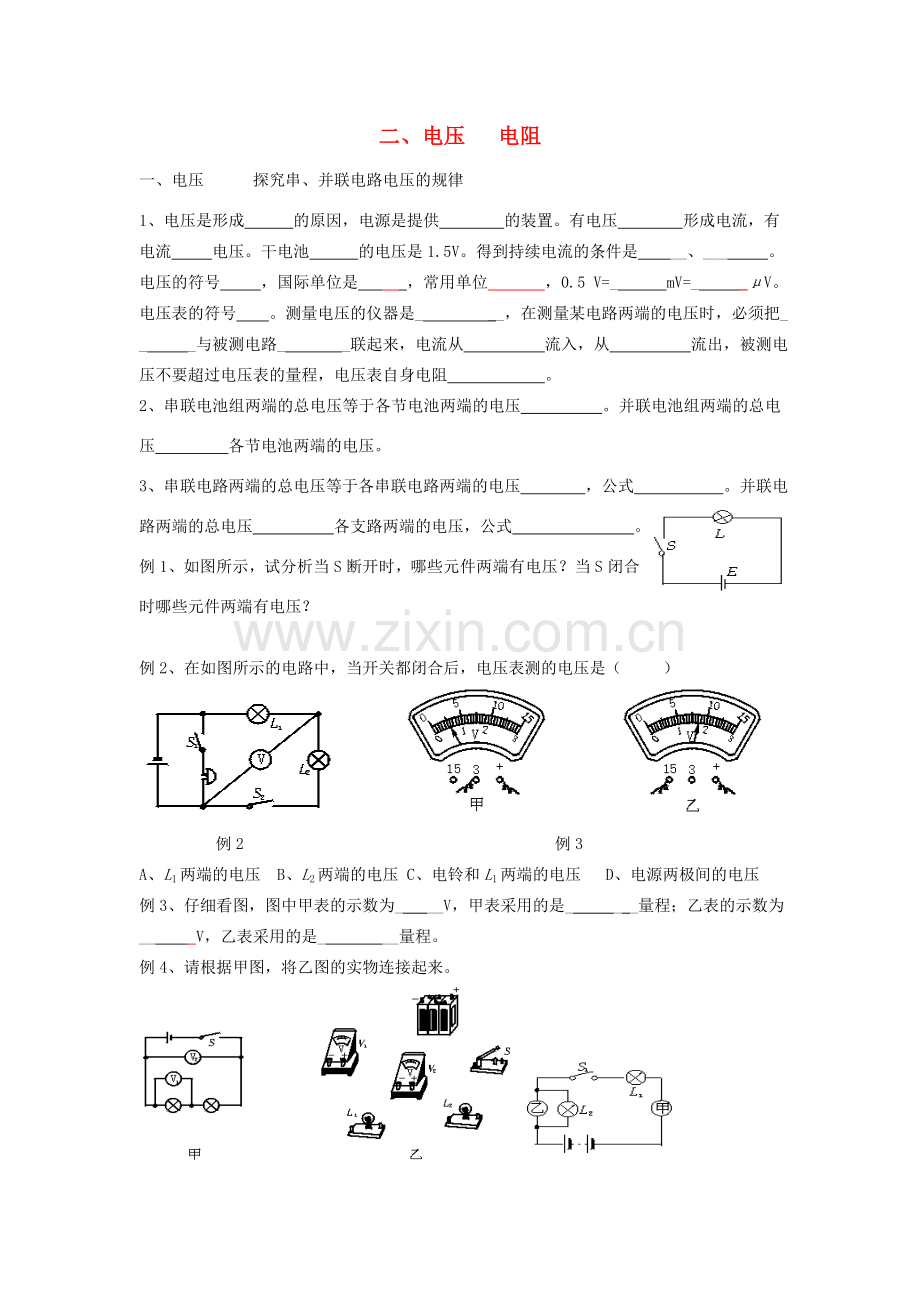

二、电压 电阻一、电压 探究串、并联电路电压的规律1、电压是形成 的原因，电源是提供 的装置。有电压 形成电流，有电流 电压。干电池 的电压是1.5V。得到持续电流的条件是 _、_ 。电压的符号 ，国际单位是 ，常用单位 ，0.5 V=_ mV=_ _V。 电压表的符号 。测量电压的仪器是_ _，在测量某电路两端的电压时，必须把_ _ _与被测电路_ _联起来，电流从 流入，从 流出，被测电压不要超过电压表的量程，电压表自身电阻 。2、串联电池组两端的总电压等于各节电池两端的电压 。并联电池组两端的总电压 各节电池两端的电压。3、串联电路两端的总电压等于各串联电路两端的电压 ，公式 。并联电路两端的总电压 各支路两端的电压，公式 。例1、如图所示，试分析当S断开时，哪些元件两端有电压？当S闭合时哪些元件两端有电压？例2、在如图所示的电路中，当开关都闭合后，电压表测的电压是（ ） 例2例3A、L1两端的电压 B、L2两端的电压 C、电铃和L1两端的电压 D、电源两极间的电压例3、仔细看图，图中甲表的示数为_ _V，甲表采用的是_ _ _量程；乙表的示数为_ V，乙表采用的是_ _量程。例4、请根据甲图，将乙图的实物连接起来。 例5、如右上图所示，当开关S1闭合后，两灯均正常发光，两电表均有读数，下列判断正确的是（ ）A甲是电流表，乙是电压表 B甲乙都是电流表C甲是电压表，乙是电流表 D甲乙都是电压表例6、在电学实验中遇到断路时，常常用伏特表来检测。某同学连接如图所示的电路，电键闭合后，电灯不亮，安培表无指示。这时用伏特表测得a、b两点间和b、c两点间的电压均为零，而a、d间和b、d间的电压均不为零，这说明（ ）A电源接线柱接触不良 B电键的触片或接线柱接触不良C安培表接线柱接触不良 D灯泡灯丝断了或灯座接触不良例7、如图所示，闭合电健，两个灯泡都不亮，电流表指针几乎未动，而电压表指针有明显偏转，该电路的故障可能是( )A电流表坏了或未接好：B从a经过L1到b的电路中有断路。CL2灯丝烧断灯座未接通。 D电流表和L1、L2都坏了。例8、如图所示，电源电压为3V，闭合开关，电压表示数为2V，则（ ）A、灯泡L1两端电压为2V B、灯泡L2两端电压为2VC、灯泡L1两端电压为3V D、灯泡L2两端电压为1V例9、如图示电路，L1、L2、L3是三盏相同的灯泡，V1的示数为6 V，V2的示数也为6 V，问： 例9例10例11（1）L1、L2、L3的连接方式是怎样的？（2）V1、V2分别测的是什么电压？（3）A、B间的电压值为多大？例10、如图，电源电压为6 V，电路中的三只灯泡完全相同。问：（1）若电流表的示数是0.3 A，则哪几盏灯中的电流等于0.3 A？（2）电压表的读数为多少？例11、三个相同的小灯泡连接如图所示，由于电路出现故障，三个灯泡都不亮，现用电压表测A、B、C、D各点间电压，结果为UAB=UBC=UCD=0,UAC=UAD=8V，则可以断定（ ）A、只有A、B或B、C间断路。 B、A、B间和B、C间都有断路，但C、D间没有断路。C、A、B间、B、C间和C、D间都有断路。 D、C、D间已经短路。例12、如图所示的方框是一个不透明的带盖盒子，盒内连接有两个1.5V的电池，用电压表测量AB间电压为3V，AC间电压为1.5V，BC间电压为1.5V，在方框内画出电池的连接图。例13、在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）A4.8V，1.2V； B6V，1.2V； C1.2V，6V； D1.2V，4.8V.二、电阻1、电阻表示导体对电流 的大小，电阻越大表示导体对电流的 。电阻通常用字母 表示，单位是 。电路图中用 表示。导体的电阻是导体本身的一种 ，它的大小决定于导体的 、 和 ，电阻大小还跟 有关系。公式 。对大多数导体来说温度越高电阻 ，少数导体电阻随温度的升高而 ，金属的电阻随温度升高而 。电阻大小与导体两端的电压高低 ，与通过导体的电流大小 ，与是否通电 。在物理上用 的比值来表示电阻。某些物质在很低的温度时，电阻就变成了零，这就是 。2、变阻器的原理：通过改变 电路的电阻线的 来改变电阻，从而改变电路中的电流。“50W 1A”的含义是 。使用滑动变阻器时，滑动变阻器要与被控制的电路 联，采用 方式接线，通电前应将滑动变阻器调到 位置，不能超过变阻器允许通过的 。电视机的音量开关叫做 ，它是一种 。变阻器的优点 ，缺点 。电阻箱的优点 ，缺点 。例1、有一导体电阻为2W，把它均匀拉长到原来的三倍，电阻为 W。例2、如图所示，下列说法正确的是（ ）A、通过调节滑动变阻器，可以改变电灯的电阻B、通过调节滑动变阻器，可以改变滑动变阻器的电阻C、通过调节滑动变阻器，可以改变灯泡两端的电压D、通过调节滑动变阻器，可以改变滑动变阻器接入电路部分的电阻例3、假如所有导体都没有了电阻，当用电器通电时，下列说法正确的是（ ）A、白炽灯仍然能发亮。 B、电动机仍然能转动C、电饭锅仍能煮饭。 D、电熨斗仍能烫衣服。例4、滑动变阻器是通过改变接入电路中电阻丝的_ _来改变电阻的.如图所示，当滑片向C端移动时，它的电阻值_ _ （填“变大”、“变小”或“不变”）. 例5、在下图所示滑动变阻器的四种接法中，当滑动变阻器滑片P向右移动时，接入电路中的电阻增大的是（ ）例6、由同种材料制成的三根电阻丝，已知它们的长度关系为L1L2L3，横截面积的关系为S1S2S3，现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是（ ）AR1R2=R3 ，I1=I2=I3 BR1R2R3，I1=I2I3 CR1R2R3，I1I2I3 DR1R2R3， I1=I2=I3 例7、物理兴趣小组做“探究导体电阻大小与导体长度的关系” 实验。他们在如图所示电路中的A、B两点间接入待研究的电阻丝，电源电压恒定。忽略电阻丝电阻随温度变化的影响，待用电阻丝的规格如下表。序号材料长度横截面积1炭钢合金丝LS2镍铬合金丝2LS3镍铬合金丝L2S4镍铬合金丝2L2S（1）他们应选择序号为_ _的两根电阻丝来研究；（2）实验中，两次电流表指针均有偏转，但第二次的示数小于第一次的示数，说明第二次接入电路的电阻丝的阻值较_（选填“大”或“小”）；（3）上面所采用的实验方法叫做_ _；（4）从表中所给电阻丝的规格看，还可以用这些电阻丝来做另一个探究实验，即探究导体电阻大小与导体_ _ 的关系，这次你应该选择序号为_ _两根电阻丝来做实验。例8、如图所示，M、N与废灯泡的灯丝连接，闭合开关S后，用酒精灯给灯丝加热，可以观察到电流表的示数 ，小灯的亮度逐渐 ，这是因为灯丝的温度升高，电阻 。它表明：金属导体的电阻 。例9、某同学为探究一电视机上电位器的结构,他将电位器的三个接线头分别贴上A、B、C的字样，如图甲所示，接着他的探究是：将B、C分别接在乙图所示的电路的D、E点开关接通后转动电位器的旋钮，电流表的示数不变，但比直接将DE连接时的电流小得多；将B与D相接，A与E相接，开关接通后顺时针转动电位器的旋钮，电流表的示数变大。 BAC于是他在甲图框中画出电位器的符号（要与上述实验现象相符），请你再画一次。顺时针转动电位器旋钮，相当于图中电位器的滑片向_ _移动。例10、如图所示，正方形线框表示一“黑盒”，盒内有两个相同的电阻组成的简单电路。A、B、C表示从盒内电路引出的三个接线柱，已查明任意两个接线柱之间都有一定的电阻。画出盒内可能存在的三种电路。BAC第一种BAC第二种BAC第三种三、练习1、如图所示，开关S闭合电灯不亮，为了检查图中电路故障，现用电压表进行测量，结果是UAE=2.5V、UBC=0、UDE=2.5V，则电路故障原因是（ ）A、电阻R断路 B、电灯L断路 C、R、L同时断路 D、变阻器R断路2、在图中所示的电路，电源电压不变。闭合电键K，电路正常工作。过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（ ）A灯L断路 B灯L短路 C电阻R断路 D电阻R短路3、如图所示，电源由3节新干电池组成，L1、L2是相同的两个灯泡，则：（1）当S1打开，S2闭合时，电压表的示数为 ；（2）当S1闭合，S2打开时，电压表的示数又是 。4、干电池是一种常用、方便的电源。以下关于干电池的说法中正确的是（ ）A有的干电池提供直流电，有的干电池提供交流电B常用的1号、2号、5号、7号干电池的电压随号数的增大而增大C干电池是把电能转化为化学能的装置D多数干电池中有汞、镉等重金属元素，随便丢弃会污染环境。所以，废弃的干电池应该集中分类处理5、把两种不同的金属片插入柠檬，制成“水果电池”用电压表测量水果电池的电压，如图所示则B金属片是电源的 极6、小明在做电学实验时，按图6连接一个电路，电源电压不变，闭合开关后，灯12都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。产生这一现象的原因是（ ）A灯1短路 B灯2短路 C灯1断路 D灯2断路7、灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示。再测灯L2两端的电压时，只将电压表接A的一端改接C，这种接法 （填“正确”或“不正确”）。原因是 8、在常温下，下列分类合理的是（ ）A、铅笔芯和橡胶是导体 B、铁、锗、硅是半导体C、电炉发热丝和保险丝都是电阻大熔点高的导体D、塑料、干木棒和陶瓷都是绝缘体9、在给出的电路图的空缺中分别填入电池、电压表、开关的符合，使电路成为通路，且灯L1、L2串联，电压表测灯L1两端的电压；并在电路图中标出电流方向和电压表的“+、-”接线柱。10、如图所示，闭合开关S后，灯泡L发光，现把滑动变阻器的滑片P向a端移动，则灯泡L的亮度与电流表示数的变化情况是：（ ）A、灯泡L变亮，电流表示数变大 B、灯泡L变暗，电流表示数变小C、灯泡L变亮，电流表示数变小 D、灯泡L变暗，电流表示数变大11、如图所示的电路中，电压U 不变，开关K由闭合到断开，下列说法正确的是（ ）A电流表的读数增大 B电流表的读数减小C电压表的读数增大 D电压表的读数减小12、如图12所示，当滑片P向左移动时，要使变阻器连入电路中的电阻变大，可把以下哪两个接线柱连入电路，以满足要求（ ）图12ACDBA、A和B B、A和CC、C和D D、B和C13、如图所示，电源电压为6V，闭合开关S后，发现两灯均不亮，仔细检查发现灯L2的灯丝S断了，其他部分均正常，这时闭合S，若用电压表分别:测量B、C两点间的电压，其示数应为V；A测量A、B两点间的电压，其示数应为V；测量A、C两点间的电压，其示数应为V。14、小宁的探究小组在练习使用电压表时，军军把电压表接成了如图所示的电路当闭合开关时所发生的现象是：（ ）A灯泡不亮、电压表无示数 B灯泡不亮、电压表有示数C灯泡亮、电压表有示数 D灯泡亮、电压表无示数15、（1）在图11的甲、乙的内填上适当的电表符号，要求闭合开关后灯泡都能发光。（2）根据丙标出的电流方向，从电池组、电压表、电流表三个元件中选出两个元件符号，分别填进丙电路的空缺处，填进后要求灯泡L1和L2串联，且都能发光。图11甲图丙图乙图L1图L2图16、如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池观察电压表指针的偏转与接线可知：这个电池的电压是_ V，_ 片是它的正极17、有A、B、C、D四根导线，A是镍鉻合金线，其余三根是铜线；B、C粗细相同，C长B短；C、D长度相同，C粗D细；A、D长度、粗细均相同。则这四根导线的电阻关系是：B C D A。18、电视机、收音机上的“音量Volume”旋钮，能够控制声音的响度，它实质是一个 。科学家发现，有些物质在很低的温度时，电阻就变成了零，这种现象叫_ _。19、商店里的电子秤是利用了下列哪种电阻制成（ ）A光敏电阻 B热敏电阻 C滑动变阻器 D压敏电阻20、为架设一条输电线路，有粗细相同的铁线和铝线可供选择，下面最好的选择与正确的分析应是（ ）A因铁线坚硬，应选铁线 B因铝线易于架设，应选铝线C因铁线便宜，应选铁线 D因铝线电阻小，应选铝线21、如图所示的变阻器四种不同接法的电路中，闭合开关后，当滑片向右移动时，电路中灯泡变亮的是（ ）22、在探究“决定电阻大小的因素”问题时，某同学作了如下的猜想： 猜想一：导体的电阻可能与导体的长度有关； 猜想二：导体的电阻可能与导体的材料有关； 猜想三：导体的电阻可能与导体的横截面积有关；为了便于研究多因素的问题，我们通常采用 法，即每次挑选两根合适的导线，测出通过它们的电流，然后进行比较。现有下表中的导线：导线代号ABCDEFG长度（m）1.00.51.51.01.21.50.5横截面积(mm)3.00.61.80.61.81.81.8材料锰铜钨镍鉻丝锰铜钨锰铜镍鉻丝（1）为了研究电阻与导体长度有关，应选用的两根导线是 ；（2）为了研究电阻与导体材料有关，应选用的两根导线是 ；（3）为了研究电阻与导体横截面积有关，应选用的两根导线是 （填代号）。23、右上图是一个电表的表盘。也许你没有学过这种电表的用法，但根据所学的其他电表的读数方法，你也能知道，它的示数是 ，单位是 。24、张明有一个标准电压表，它有03V和015V两个量程。用它测量由两节干电池串联组成的电池组的电压时，接线正确，但他读出的读数是10V，这显然是错误的。（1）请你说出他出现错误的原因。（2）实际电压应是多大？25、如图16所示，电源电压为6V，当闭合开关时，A表的示数为0.26A，V表的示数为3.2V。求通过电灯泡L2的电流和L1灯泡两端的电压。26、现有一个蓄电池，仍能供电，但正、负极的标识已模糊不清，请你设计三种方法，判断出它的正、负极（所需器材可任选）。
