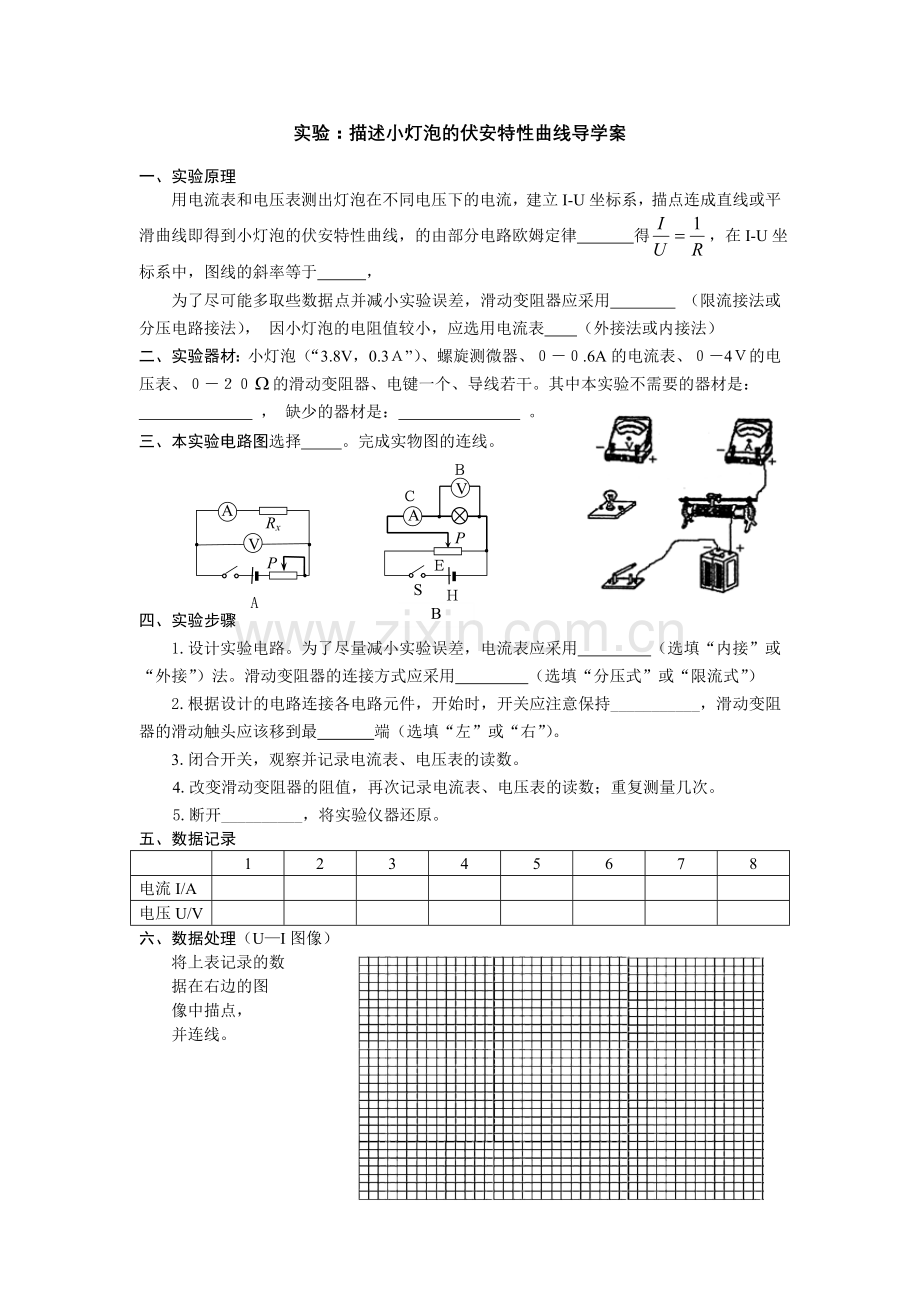

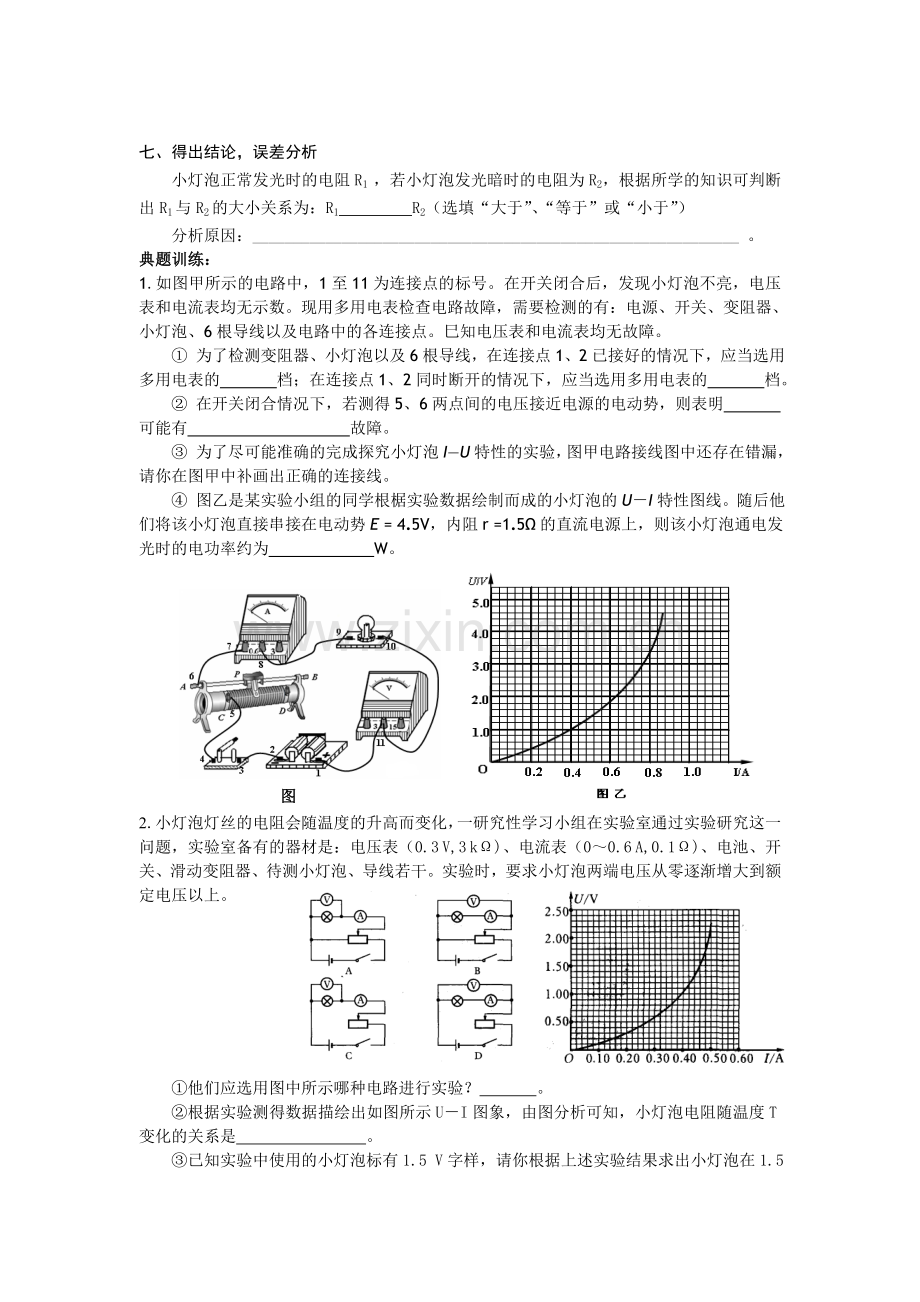

实验：描述小灯泡的伏安特性曲线导学案一、实验原理用电流表和电压表测出灯泡在不同电压下的电流，建立I-U坐标系，描点连成直线或平滑曲线即得到小灯泡的伏安特性曲线，的由部分电路欧姆定律 得，在I-U坐标系中，图线的斜率等于 ，为了尽可能多取些数据点并减小实验误差，滑动变阻器应采用 （限流接法或分压电路接法）， 因小灯泡的电阻值较小，应选用电流表 （外接法或内接法）二、实验器材：小灯泡（“3.8V，0.3”）、螺旋测微器、.6A的电流表、4的电压表、的滑动变阻器、电键一个、导线若干。其中本实验不需要的器材是： ， 缺少的器材是： 。三、本实验电路图选择 。完成实物图的连线。VSPBAAVARxP四、实验步骤1.设计实验电路。为了尽量减小实验误差，电流表应采用 （选填“内接”或“外接”）法。滑动变阻器的连接方式应采用 （选填“分压式”或“限流式”）2.根据设计的电路连接各电路元件，开始时，开关应注意保持_，滑动变阻器的滑动触头应该移到最 端（选填“左”或“右”）。 3.闭合开关，观察并记录电流表、电压表的读数。4.改变滑动变阻器的阻值，再次记录电流表、电压表的读数；重复测量几次。5.断开_，将实验仪器还原。五、数据记录12345678电流I/A电压U/V六、数据处理（UI图像）将上表记录的数据在右边的图像中描点，并连线。七、得出结论，误差分析小灯泡正常发光时的电阻R1 ，若小灯泡发光暗时的电阻为R2，根据所学的知识可判断出R1与R2的大小关系为：R1 R2（选填“大于”、“等于”或“小于”）分析原因：_ 。典题训练：1.如图甲所示的电路中，1至11为连接点的标号。在开关闭合后，发现小灯泡不亮，电压表和电流表均无示数。现用多用电表检查电路故障，需要检测的有：电源、开关、变阻器、小灯泡、6根导线以及电路中的各连接点。巳知电压表和电流表均无故障。 为了检测变阻器、小灯泡以及6根导线，在连接点1、2已接好的情况下，应当选用多用电表的 档；在连接点1、2同时断开的情况下，应当选用多用电表的 档。 在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明 可能有 故障。 为了尽可能准确的完成探究小灯泡IU特性的实验，图甲电路接线图中还存在错漏，请你在图甲中补画出正确的连接线。图甲 图乙是某实验小组的同学根椐实验数据绘制而成的小灯泡的UI特性图线。随后他们将该小灯泡直接串接在电动势E = 4.5V，内阻r =1.5的直流电源上，则该小灯泡通电发光时的电功率约为 W。2.小灯泡灯丝的电阻会随温度的升高而变化，一研究性学习小组在实验室通过实验研究这一问题，实验室备有的器材是：电压表（0.3 V,3 k)、电流表（00.6 A,0.1)、电池、开关、滑动变阻器、待测小灯泡、导线若干。实验时，要求小灯泡两端电压从零逐渐增大到额定电压以上。他们应选用图中所示哪种电路进行实验？ 。根据实验测得数据描绘出如图所示UI图象，由图分析可知，小灯泡电阻随温度T变化的关系是 。已知实验中使用的小灯泡标有1.5 V字样，请你根据上述实验结果求出小灯泡在1.5 V电压下的实际功率是 W。
