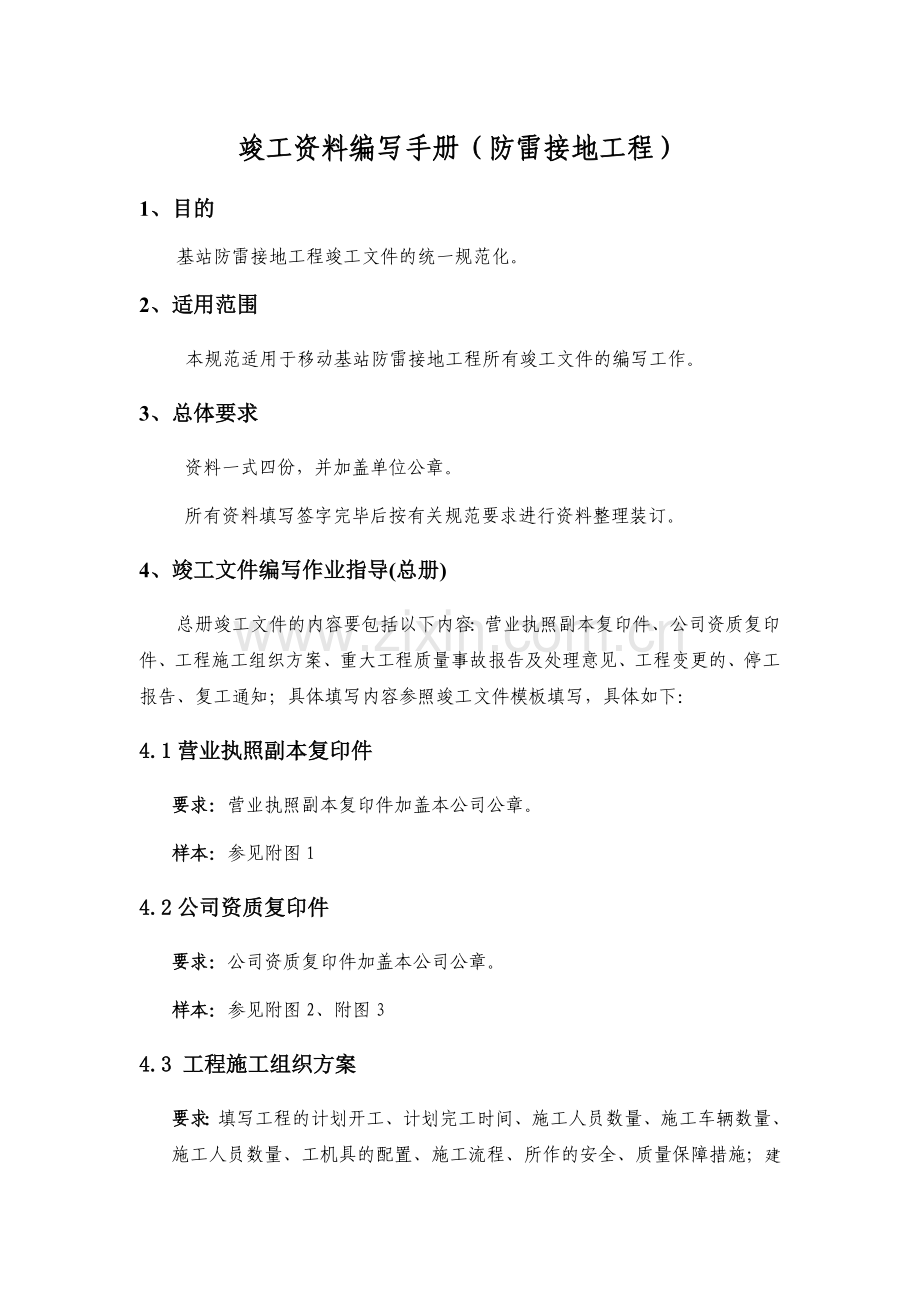

竣工资料编写手册（防雷接地工程）
1、目的
基站防雷接地工程竣工文件的统一规范化。
2、适用范围
本规范适用于移动基站防雷接地工程所有竣工文件的编写工作。
3、总体要求
资料一式四份，并加盖单位公章。
所有资料填写签字完毕后按有关规范要求进行资料整理装订。
4、竣工文件编写作业指导(总册)
总册竣工文件的内容要包括以下内容：营业执照副本复印件、公司资质复印件、工程施工组织方案、重大工程质量事故报告及处理意见、工程变更的、停工报告、复工通知；具体填写内容参照竣工文件模板填写，具体如下：
4.1营业执照副本复印件
要求：营业执照副本复印件加盖本公司公章。
样本：参见附图1
4.2公司资质复印件
要求：公司资质复印件加盖本公司公章。
样本：参见附图2、附图3
4.3 工程施工组织方案
要求：填写工程的计划开工、计划完工时间、施工人员数量、施工车辆数量、施工人员数量、工机具的配置、施工流程、所作的安全、质量保障措施；建设单位盖章，施工单位公章或工程项目专用章。
样本：参见附表1。
4.4重大工程质量事故报告及处理意见
要求：按实际填写，如没有填写“无”；建设单位盖章，施工单位公章或工程项目专用章；建设单位工程管理人员签字、施工单位工程负责人签字。
样本：参见附表2。
4.5工程变更单
要求：按实际填写，如没有填写“无”，建设单位盖章，施工单位公章或工程项目专用章；建设单位工程管理人员签字、施工单位工程负责人签字。
样本：参见附表3。
4.6停工报告
要求：按实际填写，如没有填写“无”，建设单位盖章，施工单位公章或工程项目专用章；建设单位工程管理人员签字、施工单位工程负责人签字。
样本：参见附表4。
4.7复工通知
要求：按实际填写，如没有填写“无”，建设单位盖章，施工单位公章或工程项目专用章；建设单位工程管理人员签字、施工单位工程负责人签字。
样本：参见附表5。
5、竣工文件编写作业指导(单册)
项目内容要包括：封皮、目录、工程概况、开工报告、已安装设备明细表、工程竣工报验单、竣工报告、工程施工竣工图。
5.1封皮
要求：封皮要选用正规的竣工资料绿色封皮纸，只做首页，尾页不用做彩色。
样本：参见附录2。
5.2目录
要求：列出分册竣工资料工作内容
样本：参见附录3
5.3工程概况
要求：填写该工程的主要工作内容、工程类型、施工单位、施工标准，加盖施工单位公章或工程项目专用章。
样本：参见附表6。
5.4开工报审表
要求：开工报审表填写该工程开工承包单位、项目监理机构并加盖工程项目专用章。
样本：参见附表7。
5.5开工报告
要求：填写该工程计划开工、完工日期，工程的准备情况及存在的主要问题，加盖施工单位公章或工程项目专用章。
样本：参见附表8。
5.6工程材料报审表
要求：材料报审表填写该承包单位、项目监理机构并加盖工程项目专用章。
样本：参见附表9。
5.7已安装设备明细表
要求：工程人员应详细真实的填写工程用料总表，该表作为竣工文件最重要的表格，建设单位工程管理人员签字、施工单位工程负责人签字。
样本：参见附表10。
5.8工程竣工报验单
要求：工程竣工后，报监理公司，承包单位、监理单位加盖施工单位公章或工程项目专用章。
样本：参见附表11。
5.9工程材料质量证明
要求：提供工程施工材料的质量证明问价，并加盖单位公章。
5.10竣工报告
要求：填写该工程开工承包单位、项目监理机构并加盖工程项目专用章。
样本：参见附表12
5.11工程施工竣工图
要求：该基站的施工竣工图，作为该基站完工后最终的竣工图纸；图纸内容包括：施工材料明细、数量、施工内容。加盖竣工章，如有变更不得直接复印设计图纸。
样本：参见附图4。

附：图1.《企业法人营业执照》（华云公司企业法人营业执照）
图2.《防雷工程专业施工资质证》（华云公司施工资质证）
图3.《防雷工程专业设计资质证》（华云公司设计资质证）
表1.《施工组织设计（方案）报审表》
表2.《工程重大质量事故报告单》
表3.《工程变更单》
表4. 停工报告》
表5 《复工通知》
表8 《工程概况》
表9 《开工报审表》
表10《开工报告》
表11《工程材料报审表》
表12《已安装工程材料明细表》
表13《工程竣工报审表》
表14《竣工报告》
图4.《金昌盛歌城基站地线工程竣工图》
附录1施工组织方案
附录2《竣工资料封页》
附录3《竣工资料目录》

附图
附图1—企业法人营业执照

附图2—施工资质证

附图3—设计资质证

附图4—竣工资料

附表
附表1—施工组织设计（方案）报审表

施工组织设计（方案）报审表
工程名称：

致：太原理工齐诺信息工程技术有限公司（监理单位）
我方已根据施工合同的有关规定完成了 金昌盛歌城 施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予审查。

附：施工组织设计方案

承包单位（章）
项目经理
日 期 年 月 日
总监理工程师审核意见：

项目监理机构
总监理工程师
日 期 年 月 日
附表2—工程重大质量事故报告单
工程重大质量事故报告单
填报单位：
工程名称

事故地点

发生时间

施工单位
山西华云技术开发公司

事
故
情
况
及
主
要
原
因

无
无

事故报告人（盖章）：

年 月 日
附表3—工程变更单
工 程 变 更 单
工程名称： 工程编号：
致： （监理单位）
由于____________________________________________________________的原因，兹提出___________________________________________________________________________工程变更（内容见附件），请予以审批。

附件： 无变更

提出单位_____________________________
代 表 人_____________________________
日 期_____________________________

一致意见：

建设单位代表 设计单位代表 项目监理机构
签字： 签字： 签字：

日期_______________ 日期_______________ 日期_______________
附表4—停工报告

停 工 报 告

工程名称
2011年太原市GSM网络扩容工程
施工单位
广州邦讯信息系统有限公司
开工日期
年 月 日
停工日期
年 月 日

停工原因：

无

解决方案：

无

建设单位：（盖章） 施工单位：（盖章）

签发人： 施工负责人：

年 月 日 年 月 日

附表5—复工通知
复 工 通 知
工程名称
2011年太原市GSM网络扩容工程
施工单位
广州邦讯信息系统有限公司
停工日期
年 月 日
复工日期
年 月 日

复工条件具备情况：

无

建设单位：（盖章） 施工单位：（盖章）

签发人： 施工负责人：

年 月 日 年 月 日

附表6—工程概况
工程概况
工程名称：金昌盛歌基站地线工程

山西华云技术开发公司受中国移动通信集团山西有限公司太原分公司委托，负责承建2011年山西省太原市GSM网络扩容工程金昌盛歌城基站基站地线工程。
该工程地点位于漪汾街漪汾桥西椰子酒店顶楼，开工日期为2011年05月18日，竣工日期为2011年05月18日，我公司负责机房地线的制作安装工程，接地线保证平整，地阻值小于等于5欧姆。施工期间由监理公司对本工程进行施工监督。

施工单位：
日 期：

附表7—工程报审表
工程开工报审表
工程名称：金昌盛歌城基站地线工程 编号：

致：太原理工齐诺信息工程技术有限公司 (监理单位)
我方承担的 金昌盛歌城 基站地线工程，已完成了以下各项工作，具备了开工/复工条件，特此申请施工，请核查并签发开工/复工指令。

附： 1、开工报告

承包单位（章）
项 目 经 理
日 期

审查意见：

项目监理机构
总监理工程师
日 期

附表8—开工报告
开 工 报 告
晋档表C1 编号：
工程名称
金昌盛歌城基站地线工程基
结构类型

建设单位
中国移动通信集团山西有限公司太原分公司
工程地点
金昌盛歌城
建筑面积

施工单位
山西华云技术开发公司
工程批准文号

开 工 条 件 说 明
施工图纸交审情况
施工图投放到有关单位
预算造价

三 材 准 备 情 况
已准备
计划开工日期
2011年5月18日
施工组织设计编审情况
已编审
计划竣工日期
2011年5月18日
三通一平情况

实际开工日期
2011年5月18日
工程预算编审情况
已编审
合同工期
1天
施工队伍进场情况
已进场
合同编号

审核意见
建设单位
监 理 单 位
施工单位
负责人： （公章）
年 月 日
负责人： （公章）
年 月 日
负责人： （公章）
年 月 日

附表9—工程材料报审表
工程材料报审表
工程名称：金昌盛歌城基站地线工程 编号：

致：太原理工齐诺信息工程技术有限公司（监理单位）
我方 2011 年 5 月 18 日进场的自购/建设单位采购的工程材料/构配件/设备数量如下（见附件）。现将质量证明文件及现场检验结果报上，拟用于下述部位：

请予以审核。
附件：1、已安装材料明细表
2、材料质量证明文件
承包单位（章）
项 目 经 理
日 期
复查意见：
经检查上述工程材料/构配件/设备，符合/不符合设计文件和规范的要求，准许/不准许进场，同意/不同意使用于拟定部位。

项目监理机构
总/专业监理工程师
日 期

附表10—已安装材料明细表
已安装材料明细表
工程名称：金昌盛歌城基站地线工程 第1页 共1页
序号
材料名称
型号规格
单位
数量
自检情况
备注
1
热镀锌扁钢
-50×5
米　
40　
合格

2
热缩管
ф40
米　
18　
合格

3

4

5

6

7

8

9

10

11

12

建设单位点交人： 监理单位点交人： 施工单位点交人：
年 月 日

附表11—工程竣工报验单
工程竣工报验单
工程名称：金昌盛歌城基站地线工程 编号：

致：太原理工齐诺信息工程技术有限公司（监理单位）
我方已按合同要求完成了金昌盛歌城基站地线 工程，经自检合格，试运转正常，请予以检查和验收。
附件：
承包单位(章)
项目经理
日 期
复查意见：
经初步验收和试运转，该工程
1、 符合/不符合我国现行法律、法规要求；
2、 符合/不符合我国现行通信工程建设标准；
3、 符合/不符合设计文件要求；
4、 符合/不符合施工合同要求。
综上所述，该工程初步验收合格/不合格，可以/不可以组织正式验收。
项目监理机构
总/专业监理工程师
日 期

附表12—竣工报告
竣 工 报 告
晋档表C1 编号：
工程名称
金昌盛歌城基站地线工程
结构类型

建设单位
中国移动通信集团山西有限公司太原分公司
工程地点
金昌盛歌城
建筑面积

施工单位
山西华云技术开发公司
工程造价

竣 工 条 件 说 明
自检（互检）情况
已自检
计划开工日期
年 月 日
现场清理情况
已清理
实际开工日期
年 月 日
技术资料整理情况
已整理
计划竣工日期
年 月 日
工程质量检查评定情况
已评定
实际竣工日期
年 月 日

工期
天

合同编号

审核意见
建设单位
监 理 单 位
施工单位
负责人： （公章）
年 月 日
负责人： （公章）
年 月 日
负责人： （公章） 年 月 日

附录
附录1—施工组织方案
施工组织方案

一、 工程概述
为进一步改善中国移动通信集团山西有限公司基站的现有环境，保证各类终端、设备及相关线路能够保持良好的使用状态，中国移动通信集团山西有限公司太原分公司实施“铸剑2011“目标任务。
在“铸剑2011“的任务中，山西华云技术开发公司承接了本次中国移动通信集团山西有限公司太原分公司交付的2011年太原市GSM网络扩容工程地线施工事宜。本工程工期：2011年5月3日-2011年6月30日。
公司调度施工人员52人，施工车14辆，各类配套工具二十余套，以保证按时完成本工程的施工任务。
二、 施工准备
为确保工程质量，符合设计要求及有关规范的规定，实行过程控制为主，工后检测为辅的方法，从人员、设备、材料、施工前的准备、工程施工过程等方面对工程质量进行预控。
（1）人员
a、 实行岗位责任制，做到定机、定人、定岗、定责。每处施工现场确定一名负责人，制定详细的电焊人员、电工、自检人员岗位责任制。对现场施工和质检人员进行培训，从干部到职工都强化质量意识，凡参加施工的人员上岗前首先要了解、掌握、重温有关施工技术规范，明确岗位责任，做到未经培训不得上岗。
b、 充分发挥质检人员对工程质量的控制作用，对完工的地线安装实行施工队、项目部全过程工地自检，全部合格后报请监理组抽检。
（2）设备
设备是保证施工质量的前提，进场的电焊机、电锤、各类配套工具必须达到以下要求：a、性能良好；b、机架稳定性良好。
根据总体设计计划进度，配备满足要求的机械设备并进行编号。施工前安全员进行标定，合格者方可使用。
（3）材料
只有合格的材料才能保证合格的工程，施工中建立健全材料管理台帐，施工中使用的各类材料经过自检后方可进场，进场后的材料，报请监理工程师抽检合格后方可投入使用。
（4） 施工准备
首先由设计院牵头进行技术交底并出具施工图纸，同时各类施工机械、工器具、安全施工设施按照工程需要进行准备及进行相应检验，确保工程顺利进行。
开工前通知监理公司对施工材料进行检查以确保施工质量，监理公司对施工情况进行登记签字予以记录至施工完毕。
（5） 工程施工过程
a、施工现场布置要一次规划到位，材料堆放整齐，道路通畅。
b、机械操作要熟练，孔洞摸眼保持平整、美观。
c、镀锌扁钢要保持整洁，地线安装保持省工、省料。
e、遇到地线做地的情况，地线完工后恢复地面平整。
f、施工中及时、认真填写原始记录，不允许事后编写。每天资料都应做好签认、汇总工作，发现问题及时改正。
g、加强资料管理，施工中认真填写有关技术资料，每个基站地线安装均要按实际产生的数据认真负责地填写资料，所有的资料数据必须真实可靠并得到监理工程师的签字认可，施工中的所有资料必须完整无缺并整理归档。
三、施工流程
施工准备→接地装置安装→引下线安装→避雷带支架制作安装→避雷网安装→接地电阻测试
四、技术措施
材料齐全且符合设计要求，施工机具配备充足，施工图纸已对施工班组进行技术交底。
五、主要施工方法
防雷接地工程包括接地装置、防雷引下线及避雷带的安装。施工采用标准如下
《电气装置安装工程接地装置施工及验收规范》（GB50169-92）
《建筑物防雷设计规范》（GB50057-94）
《基站防雷与接地技术规范》（QB-W011-2007）
1）接地装置
a、按照设计图尺寸位置要求，将打入地下的镀锌角钢、接地体等经行焊接构造人工地位，或与大楼钢筋进行焊接，并将两根主筋用油漆做好标记，便于引出和检查。
b、所有焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青作防腐处理，采用搭接焊时，其焊接长度要求如下：
镀锌扁钢不小于其宽度的2倍，且至少3个棱边焊接。
镀锌圆钢焊接长度为其直径的6倍，并应二面焊接。
镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍。
c、每一处施工完毕后，应及时请监理部门进行隐蔽工程检查验收，合格后方能隐蔽，同时做好隐蔽工程验收记录。
2）引下线安装
引下线要保持整洁、美观、固定牢固，引线线地面以上2-6米必须进行绝缘处理，以免造成财产损失。
3）避雷带
工程所需避雷带均采用Φ10热镀锌圆钢。
a、支架安装：
在土建屋面结构施工时，应配合予埋支架。所有支架必须牢固，灰浆饱满、横平竖直。支架间距不大于1.5m且间距均匀，允许偏差30mm。转角处两边的支架距转角中心不大于250mm，成排支架水平度每2m检查段允许偏差3/1000，但全长偏差不得大于10mm。
b、避雷带安装
将镀锌圆钢调直。
避雷带安装时应平直、牢固，不得有高低起伏和弯曲现象，距离建筑物应一致，平直度每2m检查段允许偏差3/1000，但全长偏差不得大于10mm。
避雷带弯曲处不得小于90°，弯曲半径不得小于镀锌圆钢直径的2.5倍。
在建筑物的变形缝处应做防雷跨越处理。
5）接地电阻测试
接地电阻测试仪型号采用ZC29B-2，仪表必须经专业计量。在测试前，先将检流计的指针调零，再将倍率标准杆置于最大倍数，慢摇，同时调整测量标度盘，使检流计为零。加速摇到120r/min左右，再调到平衡后，读标度盘的刻度，乘倍率就得所测的电阻值。注意电流探针的接线长度为40m，电位探测的接线长度为20m。
六、注重安全教育、文明施工
安全工作不仅关系到职工的生命，而且关系到单位生存与发展，特别是关系到人民生命财产的安全，必须高度重视。
1）完善施工管理制度
a、施工人员进入现场时，负责工程的项目经理应对其进行安全教育，并宣讲各种注意事项。确立明确的安全目标，坚持“安全第一，预防为主，教育开路，制度确保”的方针，杜绝人为重大伤亡。
b、施工现场材料堆放整齐（如:降阻模块、钢材、铜材），施工设备严格按规格操作（如：电焊机、电锤）。
2）加强安全教育，提高员工的安全防护意识
a、认真贯彻执行《劳动法》、《安全生产法》、《建筑工程安全生产管理条例》及国家、部、市、公司一系列安全生产法律、法规条例、制度、规程等。严格遵守一切安全指令，严禁违章作业，按照标准要求做号施工现场的一切安全防护措施。
b、利用一切机会开展普遍的 安全知识教育，提高职工对自然灾害的认识和在险情瞎的应对能力。
3）加强安全工作的物质保障
a、特殊环境下作业必须配发有关的劳动保护用品，如：安全帽、安全带、防滑劳动鞋等。
b、期对施工人员进行体检，不宜从事高空作业工作人员要及时撤换。
4）搞好文明工地
施工现场布置要一次规划到位，材料堆放整齐，道路通畅，标语牌位置要醒目。人能改变环境，环境也能改变人。创建文明工地，不仅可以减少安全事故发生，而且能够提升企业形象。为公司增强市场竞争力。
5）、其他保障措施
a、加强天气预报的监收，随时掌握不利自然条件的影响，及时采取对策，防止因自然灾害造成的伤亡损失。
b、对于危险品库及较高的 临时设备，如安装避雷针；雨季在搭支架时注意防直击雷。
c、加强用电管理，采用标准配电盘，严禁乱拉线及乱安用电装置，确保用电安全。
d、在施工中统一服装，统佩戴安全帽、绝缘手套，注意自身的形象，应做到不酗酒，不赌博和不做违法犯罪的事情。

附录2—竣工资料封页
2011年山西省太原市GSM网络扩容工程

竣
工
资
料
项目名称：2011年太原市GSM网络扩容工程-深度覆盖
基站名称：金昌盛歌城基站地线工程
建设单位：中国移动通信集团山西有限公司太原分公司
监理公司：太原理工齐诺信息工程技术有限公司
施工单位：山西华云技术开发公司
附录3—竣工资料目录

目 录

1. 工程概况
2. 开工报审表
3. 开工报告
4. 工程材料报审表
5. 已安装材料明细表
6. 材料合格证
7. 工程竣工报验单
8. 竣工报告
9. 竣工图纸
