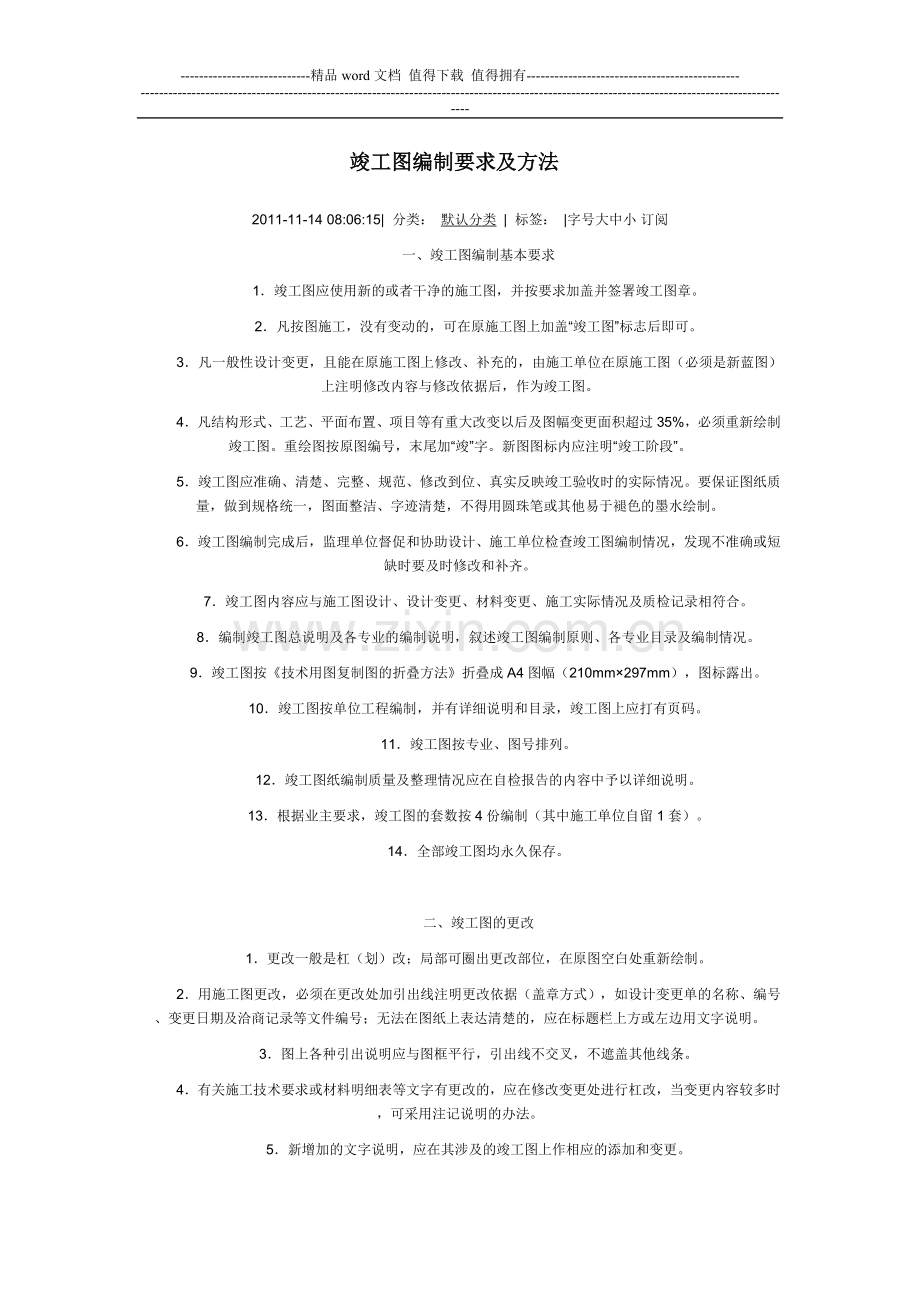

竣工图编制要求及方法.doc

-精品word文档 值得下载 值得拥有-竣工图编制要求及方法2011-11-14 08:06:15|分类： 默认分类 |标签： |字号大中小订阅 一、竣工图编制基本要求1竣工图应使用新的或者干净的施工图，并按要求加盖并签署竣工图章。2凡按图施工，没有变动的，可在原施工图上加盖“竣工图”标志后即可。3凡一般性设计变更，且能在原施工图上修改、补充的，由施工单位在原施工图（必须是新蓝图）上注明修改内容与修改依据后，作为竣工图。4凡结构形式、工艺、平面布置、项目等有重大改变以后及图幅变更面积超过35%，必须重新绘制竣工图。重绘图按原图编号，末尾加“竣”字。新图图标内应注明“竣工阶段”。5竣工图应准确、清楚、完整、规范、修改到位、真实反映竣工验收时的实际情况。要保证图纸质量，做到规格统一，图面整洁、字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制。6竣工图编制完成后，监理单位督促和协助设计、施工单位检查竣工图编制情况，发现不准确或短缺时要及时修改和补齐。7竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。8编制竣工图总说明及各专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况。9竣工图按技术用图复制图的折叠方法折叠成A4图幅（210mm297mm），图标露出。10竣工图按单位工程编制，并有详细说明和目录，竣工图上应打有页码。11竣工图按专业、图号排列。12竣工图纸编制质量及整理情况应在自检报告的内容中予以详细说明。13根据业主要求，竣工图的套数按4份编制（其中施工单位自留1套）。14全部竣工图均永久保存。二、竣工图的更改1更改一般是杠（划）改；局部可圈出更改部位，在原图空白处重新绘制。2用施工图更改，必须在更改处加引出线注明更改依据（盖章方式），如设计变更单的名称、编号、变更日期及洽商记录等文件编号；无法在图纸上表达清楚的，应在标题栏上方或左边用文字说明。3图上各种引出说明应与图框平行，引出线不交叉，不遮盖其他线条。4有关施工技术要求或材料明细表等文字有更改的，应在修改变更处进行杠改，当变更内容较多时，可采用注记说明的办法。5新增加的文字说明，应在其涉及的竣工图上作相应的添加和变更。6所有竣工图必须由施工单位在图标上方或空白处加盖、签署竣工图章，竣工图章中的内容填写必须齐全、清楚、不得代签。7竣工图章应使用不褪色红印泥。8一张更改通知单涉及多图的，如果图纸不在同一卷册的，应将复印件附在有关卷册中，或在备考表中说明。三、编制基本建设工程竣工图的几项暂行规定1、基本建设竣工图是真实地记录各种地下地上建筑物、构筑物等情况的技术文件，是对工程进行交工验收、维护、改建、扩建的依据，是国家的重要技术档案。全国各建设、设计、施工单位和主管部门。都要重视竣工图的编制工作，认真贯彻执行本规定。2、各项新建、扩建、改建的基本建设工程，特别是基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等隐蔽部位，都要编制竣工图。编制各种竣工图，必须在施工过程中（不能在竣工后），及时做好隐蔽工程记录，整理好设计变更文件，确保竣工图质量。3、编制竣工图的形式和深度，应根据不同情况，区别对待：（1）凡按图施工没有变动的，则由施工单位（包括总包和分包施工单位，下同）在原施工图上加盖竣工图标志后，即作为竣工图。（2）凡在施工中，虽有一般性设计变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，由施工单位负责在原施工图（必须是新蓝图）上注明修改的部分，并附以设计变更通知单和施工说明，加盖竣工图标志后，即作为竣工图。（3）凡结构形式改变、工艺改变、平面布置改变、项目改变以及有其他重大改变，不宜再在原施工图上修改、补充者，应重新绘制改变后的竣工图。由于设计原因造成的，由设计单位负责重新绘图；由于施工原因造成的，由施工单位负责重新绘图；由于其他原因造成的，由建设单位自行绘图或委托设计单位绘图。施工单位负责在新图上加盖竣工图标志并附以有关记录和说明，作为竣工图。 重大的改建、扩建工程涉及原有工程项目变更时，应将相关项目的竣工图资料统一整理归档，并在原图案卷增补必要的说明。（4）竣工图一定要与实际情况相符，要保证图纸质量，做到规格统一，图面整洁、字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制。竣工图要经承担施工的技术负责人审核签认。4、竣工图的汇总整理工作，按下列情况区别对待：（1）建设项目实行总包制的各分包单位应负责编制分包范围内的竣工图，总包单位除应编制自行施工的竣工图外，还应负责汇总整理各分包单位编的竣工图。总包单位在交工时应向建设单位提交总包范围内的各项完整、准确的竣工图。（2）建设项目由建设单位或工程指挥部分别包给几个施工单位承担的，各施工单位应负责编制所承包工程的竣工图。建设单位或工程指挥部负责汇总整理。（3）建设项目在签订承发包合同时，应明确规定竣工图的编制、检验和交接等问题。5、工程竣工验收前，建设单位应组织、督促和协助各设计、施工单位检验各自负责的竣工图编制工作，发现有不准确或短缺时，要及时采取措施修改和补齐。竣工图要作为工程交工验收的条件之一。竣工图不准确、不完整、不符合归档要求的，不能交工验收。在特殊情况下，也可按交工验收时双方议定的期限补交竣工图。6、大中型建设项目和城市住宅小区建设的竣工图，不得少于两套，一套移交生产使用单位保管，一套交有关主管部门或技术档案部门长期保存，关系到全国性特别重要的建设项目（如首都机场、南京长江大桥等），应增交一套给国家档案馆保存。小型建设项目的竣工图不得少于一套，移交生产使用单位保管。因编制竣工图需增加的施工图，由建设单位负责及时提供给施工单位，并在签订合同时，明确需要增加的份数。7、大型工程竣工后，凡上述竣工图仍不能满足需要时，可重新绘制竣工图，由建设单位负责组织力量绘制，设计、施工单位负责提供工程变更资料。8、编制整理竣工图所需的费用，凡属设计原因造成的，由设计单位解决施工单位负责编制所需的费用，由施工单位在建筑安装工程造价中解决；建设单位负责编制和需要复制的费用，由建设单位在基建投资中解决；建成使用以后需要复制补制的费用，由使用单位负责解决。9、为了做好基本建设工程竣工图的编制工作，各主管部门可根据具体情况制订有关细则。10、本规定从批准、颁布之日起开始试行。过去的有关规定，与本规定相抵触者，按本规定执行本页为作品封面，下载后可以自由编辑删除，欢迎下载！ 精 品文档1【精品word文档、可以自由编辑！】
