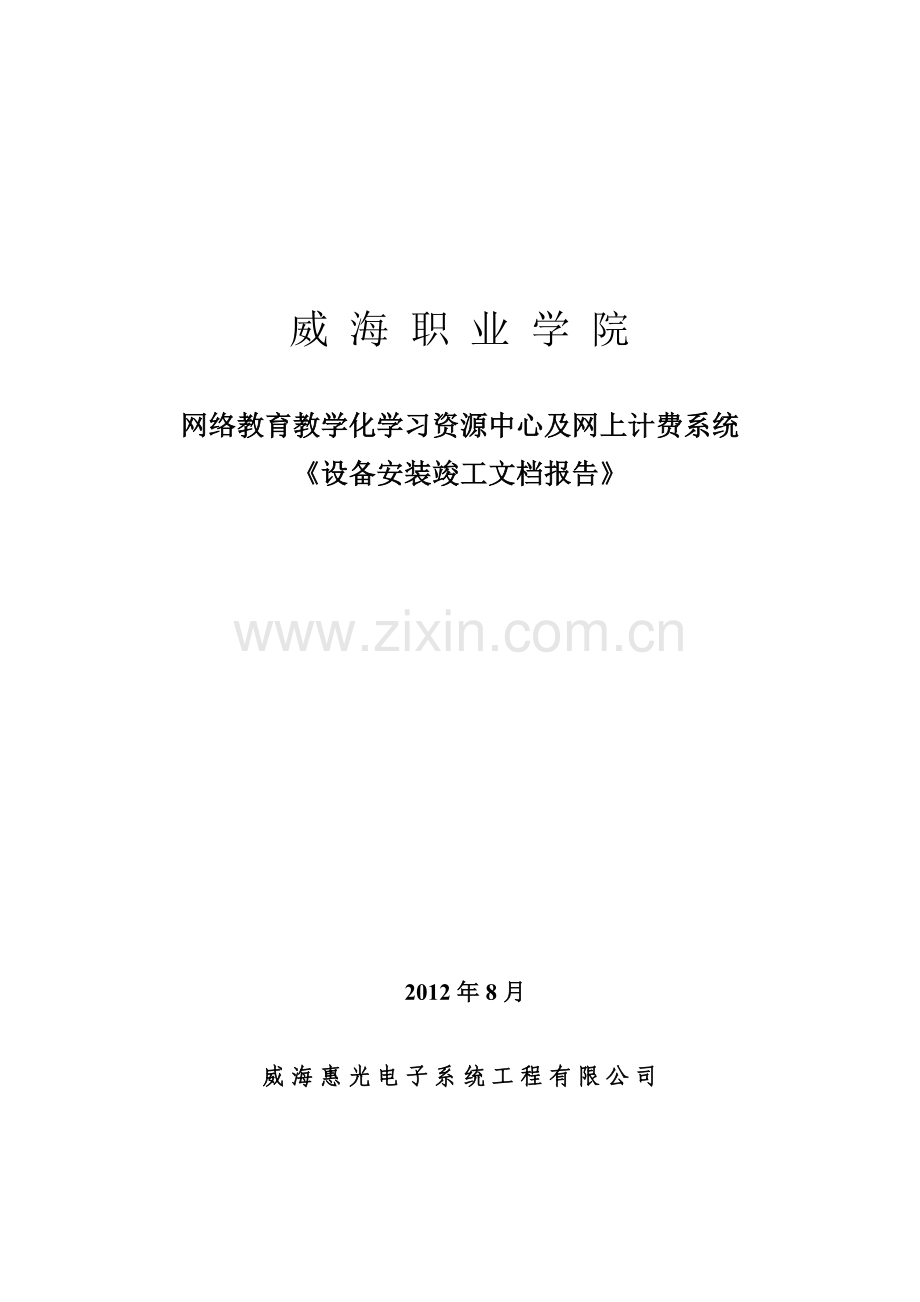

威 海 职 业 学 院

网络教育教学化学习资源中心及网上计费系统
《设备安装竣工文档报告》

2012年8月

威海惠光电子系统工程有限公司

目 录
1. 虚拟化部署拓扑结构 2
2. 网络规划 3
2.1 虚拟机网络规划 3
2.2 服务器及设备ip地址分配 3
3. 存储系统 4
4. KVM 6
5. 机房布置图 7
6. 设备配置及管理 7
6.1 存储 7
6.2 虚拟化系统 18
6.3 备份系统 25
6.3.1 爱数备份管理平台服务器 25
6.3.2 爱数备份管理平台登录方法 25
6.3.3 爱数备份配置要点 25
6.4 计费系统 27
6.5 设备序列号 29

1. 虚拟化部署拓扑结构

部署说明：
（1）、采用新购2台4路服务器部署VMware ESX Server系统，部署一套VMware vCenter Server集中管理中心，集中管理2台VMware ESX Serve服务器，实现双机集群，HA,FT等高级应用，如果一台物理机发生故障，虚拟机会自动转移到集群中其他物理上，不影响其业务应用。
（2）、采用SAN架构，双控制器磁盘阵列作为虚拟化平台的数据存储，提供安全保障。
（3）、服务器与存储之间连接采用双光纤交换机链路设计，从而保障虚拟化架构下SAN网络的冗余性能，避免服务器访问的单点故障，保障平台安全可靠。

2. 网络规划
2.1 虚拟机网络规划
物理机采用4块物理网卡，后视图如下：

网卡3 连接172.16.9.X网段（服务器网络+管理网络）
网卡2连接192.168.200.X网段（虚拟化vmotion网络）
网卡1连接172.16.2.X网段（防火墙DMZ区域）
网卡0连接172.16.9.X网段(服务器网络（ips）)

2.2 服务器及设备ip地址分配

序号
设备名称
IP地址/掩码
用户名\密码
设备用途
1
华为s5600T
A控：192.168.128.101
B控：192.168.128.102
admin/Admin@storagte
ESX存储
2
浪潮 NF8560M2
172.16.9.8
root/VMglfwQ1#
ESX1
3
浪潮 NF8560M2
172.16.9.9
root/VMglfwQ1#
ESX2
4
浪潮NF5220
172.16.9.193
wangluozhongxin/Wljf2012fwQ!
sa/Jfxt2012fwQ#
计费数据库系统
5
DELL PowerEdge 2950
172.16.9.52
wangluozhongxin/Yjjnpg13#fwQ
爱数备份系统

虚拟机系统
6
Vcenter
172.16.9.10
位置：[lun-sata] vcenter/vcenter.vmdk 50G
wangluozhongxin/VMkhfwQ4#
虚拟化管理中心
7
DZTS
172.16.9.144
[lun-sata] dzts/dzts.vmdk 30G
[lun-sata] dzts/dzts_1.vmdk 2T
[lun-sata] dzts/dzts_2.vmdk 500G
wangluozhongxin/VMkhfwQ1#

8
JPKC1
172.16.2.13
[lun-sas] jpkc1/jpkc1.vmdk 30G
[lun-sata] jpkc1/jpkc1.vmdk 600G
wangluozhongxin/VMkhfwQ2#

9
PENGDAOA
172.16.9.28
[lun-sas] pengdaoa/pengdaoa.vmdk 30G
[lun-sas] pengdaoa/pengdaoa_1.vmdk 100G
wangluozhongxin/VMkhfwQ3#

10
WEB
172.16..2.8
[lun-sas] web/web.vmdk 30G
[lun-sas] web/web_1.vmdk 100G

wangluozhongxin/VMkhfwQ5#

11
XJJPK
[lun-sas] xjjpk/xjjpk.vmdk 30G
[lun-sata] xjjpk/xjjpk.vmdk 600G
wangluozhongxin/VMkhfwQ6#

3. 存储系统
管理口 A控：192.168.128.101 /255.255.0.0 B控：192.168.128.102
USER：admin PASSWORD: Admin@storage
第一次使用，HTTP：//管理地址，先安装JRE后再加载ISM即可。以后可以直接点ISM。
详细配置界面文档见后
存储sas级联示意图：

配置流程图：

4. KVM
按左ctrl两下+空格键 调出管理及设备选择菜单

5. 机房布置图

6. 设备配置及管理
6.1 存储
https://192.168.128.101 加载ISM管理软件
1、需要安装ISM 管理软件 地址：192.168.128.101 192.168.128.102
2、User：admin pwd：Admin@storage
启动后，点击菜单：发现设备

3、系统概况

4、框信息

5、硬盘框信息

6、控制器信息

7、接口信息

8、硬盘信息

9、LUN分区信息

10、主机及主机组信息

11、启动器信息

6.2 虚拟化系统
管理：先安装VMware vSphere Client 软件

1、登陆：vcenter管理整个集群
用户名：administration 密码：xiaoxiao
2、登陆：主机ESX1（172.16.9.8），ESX2（172.16.9.9）
用户名：root 密码：123456789

3、数据中心集群：

4、网络设置：

说明：VMNIC3 连接172.16.9.X网段 对应网络标签vm network
VMNIC2 连接VMOTION 192.168.200.X网段 对应网络标签vm network2
VMNIC1 连接172.16.2.X网段 对应网络标签vm network3
VMNIC0 连接IPS 172.16.9.X网段 对应网络标签vm network4

5、新建虚拟机

选择-清单-虚拟机和模板

在模板上右键-从该模板部署虚拟机

-输入虚拟机名称-选择数据中心-下一步

选择资源中心群集-下一步

选择系统磁盘类型-下一步

下一步-直至完成。
完成后回到画面：

右键编辑刚才建立的虚拟机

添加磁盘：

修改网络：

系统启动后，运行我的文档里的neisid 更新系统ssid 更新机器名。
6.3 备份系统
6.3.1 爱数备份管理平台服务器
位置：机房右列前数第2机柜，下数第3台服务器。
型号：DELL PowerEdge 2950
主机名：backup-ser
IP:172.16.9.52/255.255.255.0
用户名：wangluozhongxin
密码：Yjjnpg13#fwQ
操作系统：Microsoft server 2003 企业版 R2 64bit
6.3.2 爱数备份管理平台登录方法
Web方式登录
地址：http://172.16.9.52:9800
用户名：admin
密码：aishuBACK2012#

6.3.3 爱数备份配置要点

1、 先在要备份的服务器上安装客户端软件。
2、 登录管理平台，进入客户端管理，刷新客户端，对安装的客户端进行设置：

3、 进入许可证管理界面对安装的客户端进行备份类型授权：

注意，要根据客户端设置的备份类型选择相应的授权码行，点击“授权管理”，对新增的客户端进行备份类型授权。

必须经过以上操作后才能进行备份操作。

6.4 计费系统
登陆ip： 172.16.9.108
登陆账号：ishare
登陆密码：123

6.5 设备序列号
序号
名称
型号
设备序列号
服务电话
1
后台数据库服务器
浪潮NF5220
SN:212617173
4008600011
2
后台管理服务器
浪潮NF5220
SN:212617177
4008600011
3
日志服务器
浪潮NF5220
SN:212617172
4008600011
4
资源中心服务器
浪潮 NF8560M2
ESX1: SN:212618114
ESX2: SN:212618113

4008600011
5
磁盘阵列
华为 S5600T
210235G6EEZ0C1000003
主控：Z0C1000003
磁盘柜SAS：Z0C1000475
磁盘柜SATA：Z0C1000470
400-888-2333
6
光纤交换机
Brocade
BR-310
上：SN：ALJ2523H02B
下：SN: ALJ2523H00C

7
虚拟化软件
VMware vSphere 5
ESXI:HM694-273D1-18T48-0F20M-CX9M1 8cpu
VCENTER:JM486-DE242-J8R43-0T3UH-8RV15
管理方式：
用户名：wh_wangweijie@
口令：wang163
800-915-1919；400-816-0688 Customer Number (CN): 7765407296

8
KVM
睿迅AL1708I
SN:FKKAL1708I00009(已用)
SN:FKKAL1708I00009(未用)

9
备份软件
爱数备份软件企业版V3.5
S0201206071078
4008801569
10
核心交换机
H3C S7503E
SN:210235A27RX126000116
400 810 0504
11
计费系统
DR.COM 2166
DR12NM8800479
4007009758
12
数据库系统
微软 SQL SERVER 2008
授权号: 90768857ZZE1408
许可证号: 60763730
管理方式：
用户名：weihaihgdz@
密码：xiaoxiao
8008203800
