技术要求及实际配置.doc

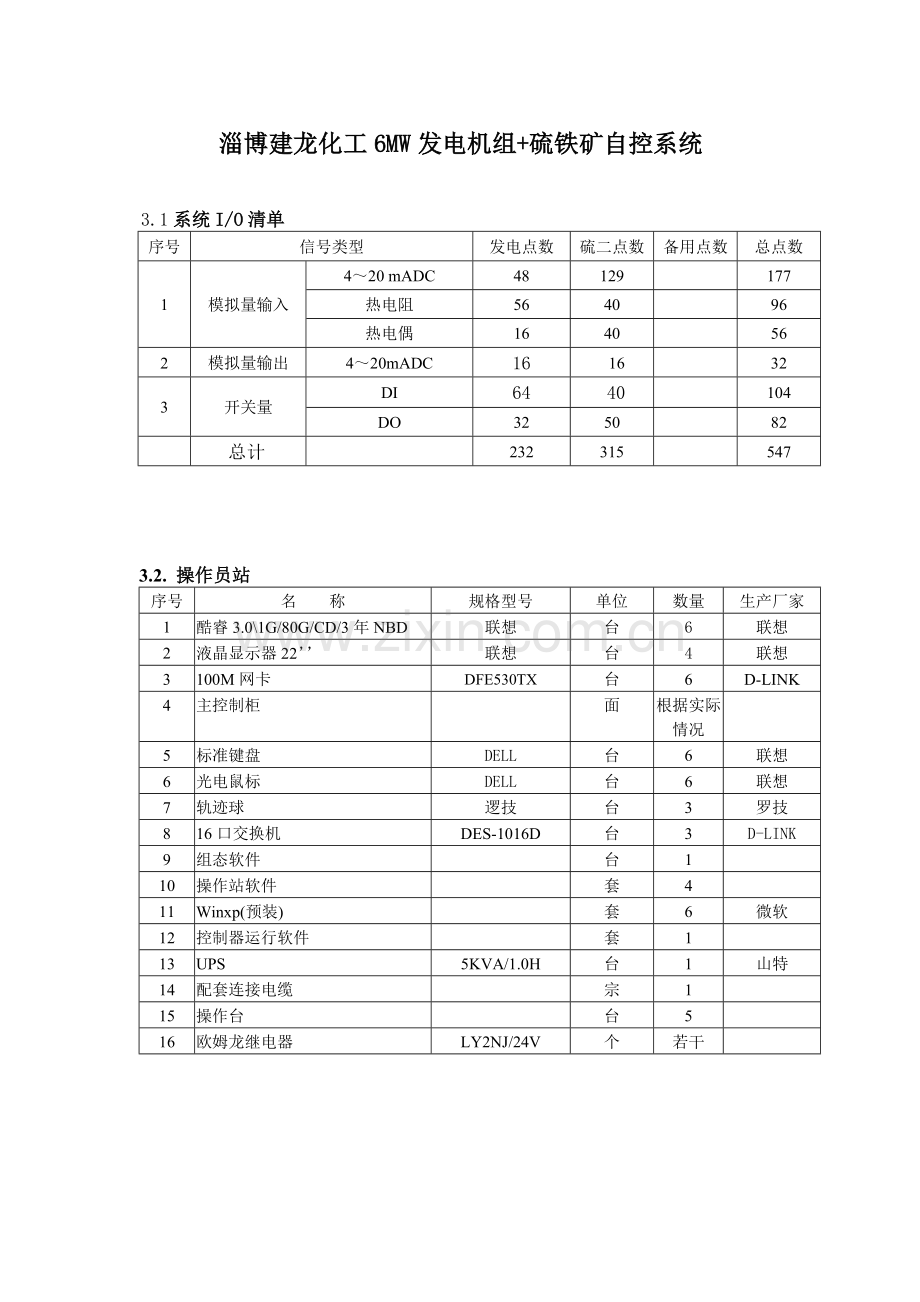

淄博建龙化工6MW发电机组+硫铁矿自控系统

3.1系统I/O清单
序号
信号类型
发电点数
硫二点数
备用点数
总点数
1
模拟量输入
4～20 mADC
48
129

177
热电阻
56
40

96
热电偶
16
40

56
2
模拟量输出
4～20mADC
16
16

32
3
开关量
DI
64
40

104
DO
32
50

82

总计

232
315

547

3.2. 操作员站
序号
名 称
规格型号
单位
数量
生产厂家
1
酷睿3.0\1G/80G/CD/3年NBD
联想
台
6
联想
2
液晶显示器22’’
联想
台
4
联想
3
100M网卡
DFE530TX
台
6
D-LINK
4
主控制柜

面
根据实际情况

5
标准键盘
DELL
台
6
联想
6
光电鼠标
DELL
台
6
联想
7
轨迹球
逻技
台
3
罗技
8
16口交换机
DES-1016D
台
3
D-LINK
9
组态软件

台
1

10
操作站软件

套
4

11
Winxp(预装)

套
6
微软
12
控制器运行软件

套
1

13
UPS
5KVA/1.0H
台
1
山特
14
配套连接电缆

宗
1

15
操作台

台
5

16
欧姆龙继电器
LY2NJ/24V
个
若干

新航智科技有限公司I/O配置
配置按照原配置的I/O点数，并留20%的点数和位置;
炭黑和发电I/O 点的数量及配置
信号类型
要求点数
实配点数
AI
177
176
RTD
96
96
TC
56
64
AO
32
32
DI
104
128
DO
82
96
总计
547
608

与之对应的系统智能I/O模件配置如下：
卡件合计
卡件类型
数量
AI
11
RTD
6
TC
4
AO
4
DIO
6
DI16
2
总计
33
