动态电路五个模型
动态电路分析方法：
（1） 实质：通过变阻器滑片的移动以及断开（或闭合）开关，改变接入电路的电阻，从而引起电路中电表示数的变化。
（2） 确定电路的联接方式：电压表相当于断开的电路，电流表相当于导线。如果两电阻并联,则各支路互不影响。
（3） 确定各表测量对象：电压表和谁并联，电流表和谁串联。
（4） 根据欧姆定律，结合串并联电路电流和电压规律分析电表示数变化。
一般有以下五种模型：
模型一：
闭合开关S，当滑动变阻器的滑片P向右移动时，电流表A的示数将　　　　，电压表V1的示数将　　　　，电压表V2的示数将　　　　。
模型二：
闭合开关S，当滑动变阻器的滑片P向右移动时，电压表V的示数将______,电流表A1的示数将　　　　，电流表A2的示数将　　　　，电流表A的示数将　　　　。

模型一 模型二
模型三：
闭合开关S，电压表V1的示数将______,电压表V2的示数将______,电流表A的示数将　　　　。
模型四：
A1
A2
A
V
R2
R1
S
闭合开关S，电压表V的示数将______,电流表A1的示数将　　　　，电流表A2的示数将　　　　， 电流表A的示数将　　　　。
A
V1
V2
R2
R1
S

模型三 模型四
模型五：
A
V2
V1
R2
R1
当滑动变阻器的滑片向右滑动时，电流表A的示数将________，电压表V1的示数将　　　　，电压表V2的示数将　　　　.

模型五

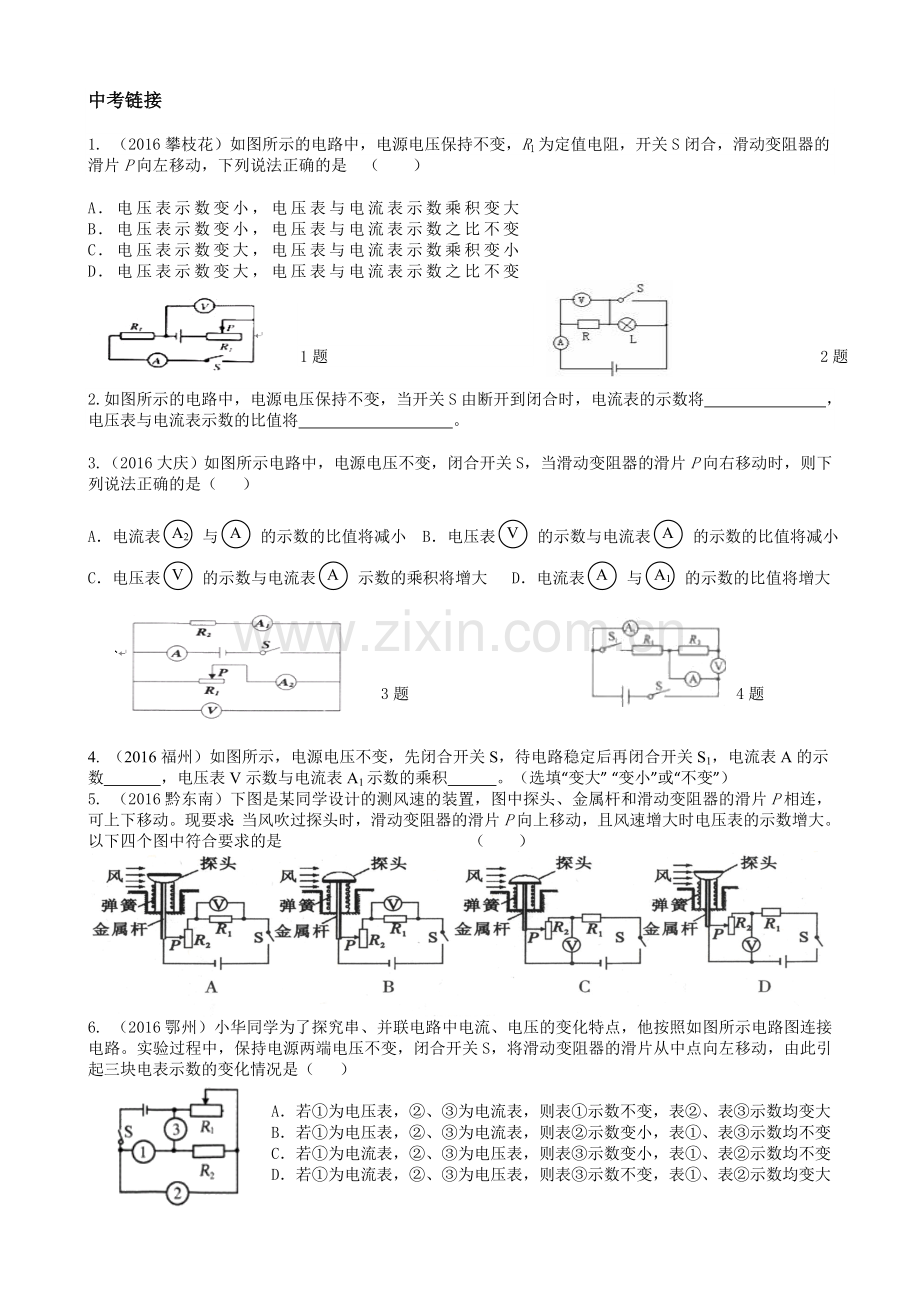

中考链接
1. （2016攀枝花）如图所示的电路中，电源电压保持不变，R1为定值电阻，开关S闭合，滑动变阻器的滑片P向左移动，下列说法正确的是 （　　）
A．电压表示数变小，电压表与电流表示数乘积变大
B．电压表示数变小，电压表与电流表示数之比不变
C．电压表示数变大，电压表与电流表示数乘积变小
D．电压表示数变大，电压表与电流表示数之比不变

1题 2题
2.如图所示的电路中，电源电压保持不变，当开关S由断开到闭合时，电流表的示数将        ，电压表与电流表示数的比值将          。
3. （2016大庆）如图所示电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片P向右移动时，则下列说法正确的是（ ）

A．电流表与的示数的比值将减小 B．电压表的示数与电流表的示数的比值将减小
C．电压表的示数与电流表示数的乘积将增大 D．电流表与的示数的比值将增大

3题 4题

4. （2016福州）如图所示，电源电压不变，先闭合开关S，待电路稳定后再闭合开关S1，电流表A的示数　 　，电压表V示数与电流表A1示数的乘积　 　。（选填“变大” “变小”或“不变”）
5. （2016黔东南）下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动。现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大。以下四个图中符合要求的是 （　　）

6. （2016鄂州）小华同学为了探究串、并联电路中电流、电压的变化特点，他按照如图所示电路图连接电路。实验过程中，保持电源两端电压不变，闭合开关S，将滑动变阻器的滑片从中点向左移动，由此引起三块电表示数的变化情况是（ ）

A．若①为电压表，②、③为电流表，则表①示数不变，表②、表③示数均变大
B．若①为电压表，②、③为电流表，则表②示数变小，表①、表③示数均不变
C．若①为电流表，②、③为电压表，则表③示数变小，表①、表②示数均不变
D．若①为电流表，②、③为电压表，则表③示数不变，表①、表②示数均变大
