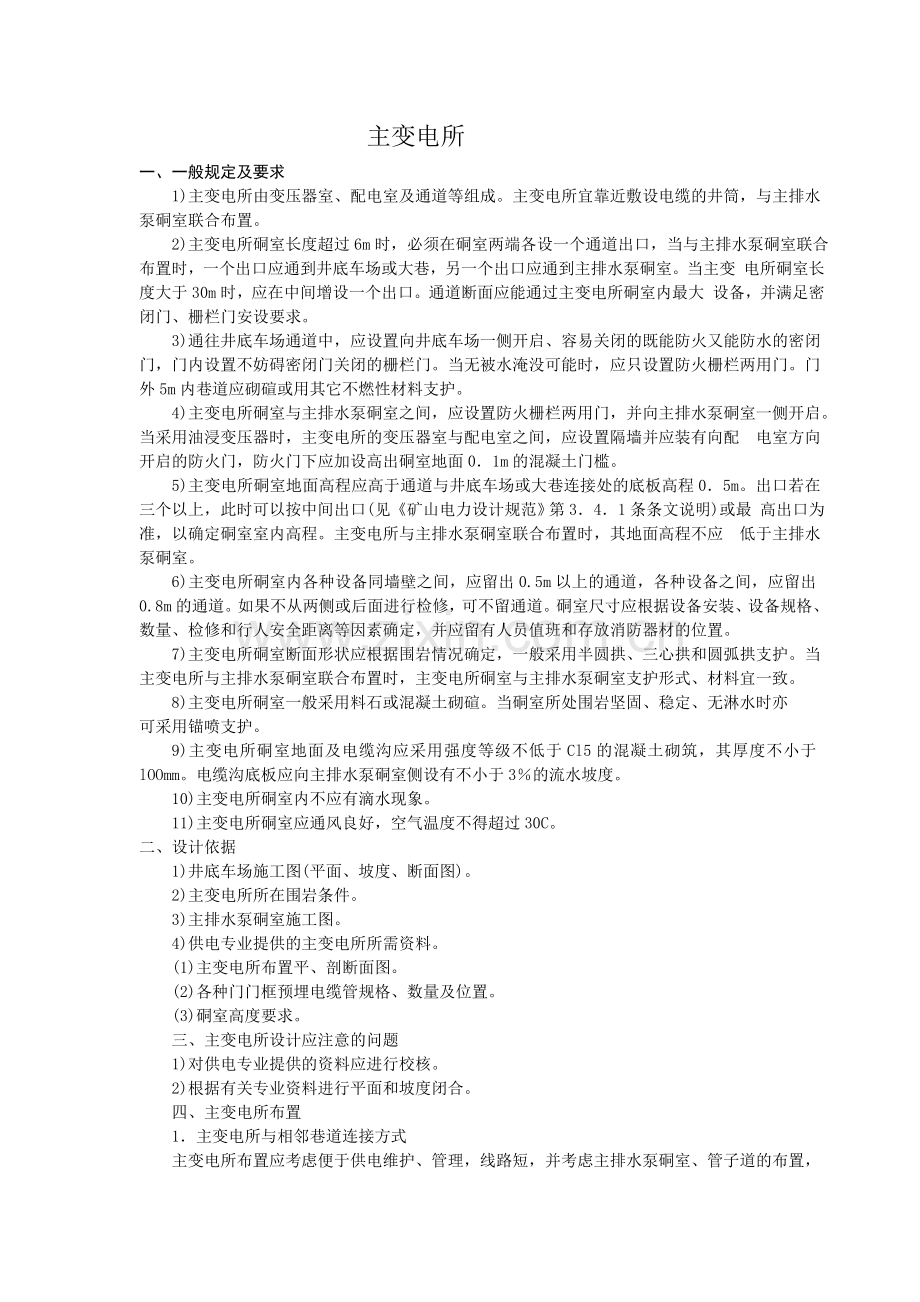

主变电所
一、一般规定及要求
1)主变电所由变压器室、配电室及通道等组成。主变电所宜靠近敷设电缆的井筒，与主排水泵硐室联合布置。
2)主变电所硐室长度超过6m时，必须在硐室两端各设一个通道出口，当与主排水泵硐室联合布置时，一个出口应通到井底车场或大巷，另一个出口应通到主排水泵硐室。当主变 电所硐室长度大于30m时，应在中间增设一个出口。通道断面应能通过主变电所硐室内最大 设备，并满足密闭门、栅栏门安设要求。
3)通往井底车场通道中，应设置向井底车场一侧开启、容易关闭的既能防火又能防水的密闭门，门内设置不妨碍密闭门关闭的栅栏门。当无被水淹没可能时，应只设置防火栅栏两用门。门外5m内巷道应砌碹或用其它不燃性材料支护。
4)主变电所硐室与主排水泵硐室之间，应设置防火栅栏两用门，并向主排水泵硐室一侧开启。当采用油浸变压器时，主变电所的变压器室与配电室之间，应设置隔墙并应装有向配 电室方向开启的防火门，防火门下应加设高出硐室地面0．1m的混凝土门槛。
5)主变电所硐室地面高程应高于通道与井底车场或大巷连接处的底板高程0．5m。出口若在三个以上，此时可以按中间出口(见《矿山电力设计规范》第3．4．1条条文说明)或最 高出口为准，以确定硐室室内高程。主变电所与主排水泵硐室联合布置时，其地面高程不应 低于主排水泵硐室。
6)主变电所硐室内各种设备同墙壁之间，应留出0.5m以上的通道，各种设备之间，应留出0.8m的通道。如果不从两侧或后面进行检修，可不留通道。硐室尺寸应根据设备安装、设备规格、数量、检修和行人安全距离等因素确定，并应留有人员值班和存放消防器材的位置。
7)主变电所硐室断面形状应根据围岩情况确定，一般采用半圆拱、三心拱和圆弧拱支护。当主变电所与主排水泵硐室联合布置时，主变电所硐室与主排水泵硐室支护形式、材料宜一致。
8)主变电所硐室一般采用料石或混凝土砌碹。当硐室所处围岩坚固、稳定、无淋水时亦
可采用锚喷支护。
9)主变电所硐室地面及电缆沟应采用强度等级不低于Cl5的混凝土砌筑，其厚度不小于lOOmm。电缆沟底板应向主排水泵硐室侧设有不小于3％的流水坡度。
10)主变电所硐室内不应有滴水现象。
11)主变电所硐室应通风良好，空气温度不得超过30C。
二、设计依据
1)井底车场施工图(平面、坡度、断面图)。
2)主变电所所在围岩条件。
3)主排水泵硐室施工图。
4)供电专业提供的主变电所所需资料。
(1)主变电所布置平、剖断面图。
(2)各种门门框预埋电缆管规格、数量及位置。
(3)硐室高度要求。
三、主变电所设计应注意的问题
1)对供电专业提供的资料应进行校核。
2)根据有关专业资料进行平面和坡度闭合。
四、主变电所布置
1．主变电所与相邻巷道连接方式
主变电所布置应考虑便于供电维护、管理，线路短，并考虑主排水泵硐室、管子道的布置，一般布置在副井井筒附近，主变电所通道与副井进车线或回车线相接，见图5—9—1。

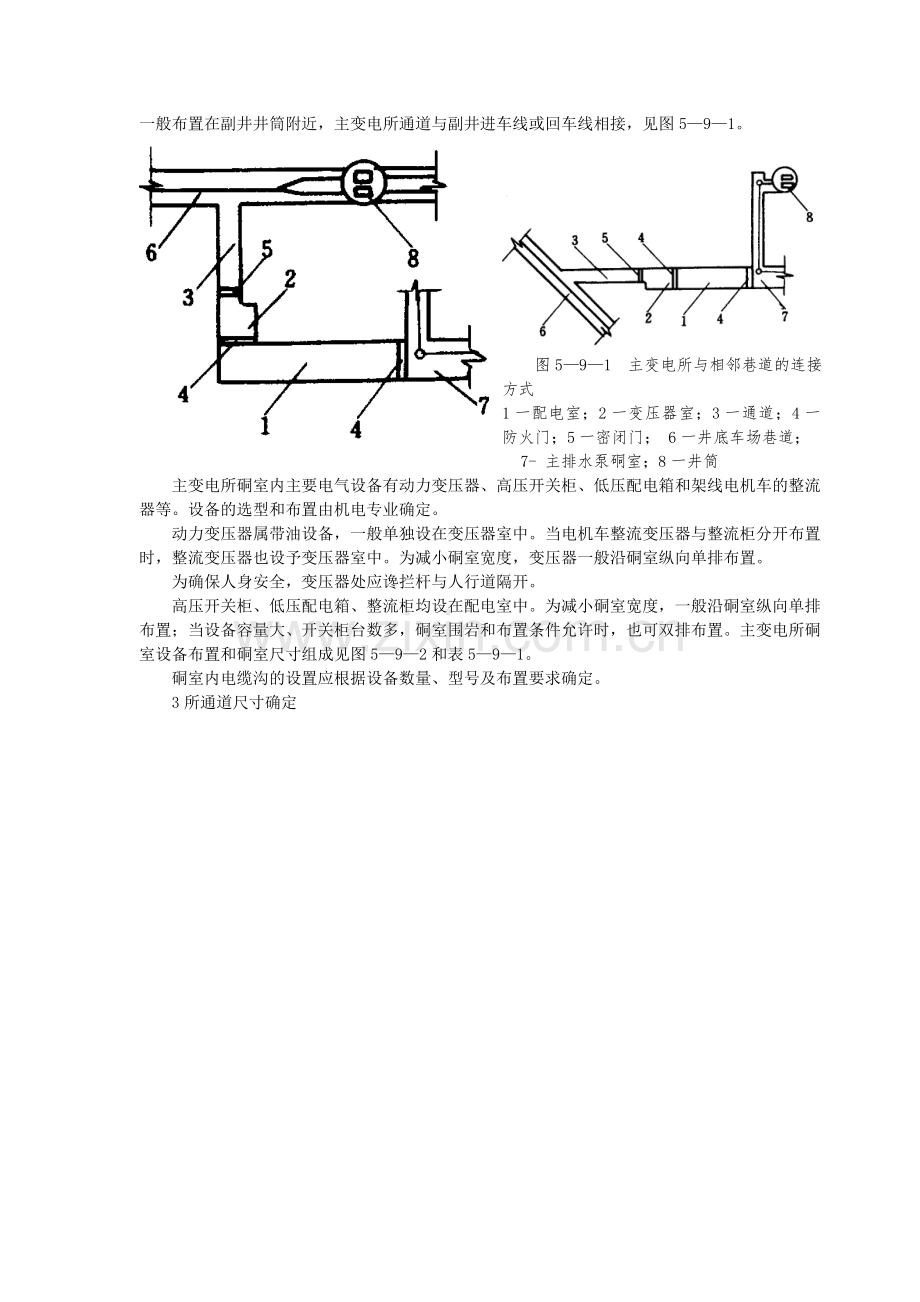

图5—9—1 主变电所与相邻巷道的连接方式
1一配电室；2一变压器室；3一通道；4一防火门；5一密闭门； 6一井底车场巷道；
7- 主排水泵硐室；8一井筒
主变电所硐室内主要电气设备有动力变压器、高压开关柜、低压配电箱和架线电机车的整流器等。设备的选型和布置由机电专业确定。
动力变压器属带油设备，一般单独设在变压器室中。当电机车整流变压器与整流柜分开布置时，整流变压器也设予变压器室中。为减小硐室宽度，变压器一般沿硐室纵向单排布置。
为确保人身安全，变压器处应谗拦杆与人行道隔开。
高压开关柜、低压配电箱、整流柜均设在配电室中。为减小硐室宽度，一般沿硐室纵向单排布置；当设备容量大、开关柜台数多，硐室围岩和布置条件允许时，也可双排布置。主变电所硐室设备布置和硐室尺寸组成见图5—9—2和表5—9—1。
硐室内电缆沟的设置应根据设备数量、型号及布置要求确定。
3所通道尺寸确定
