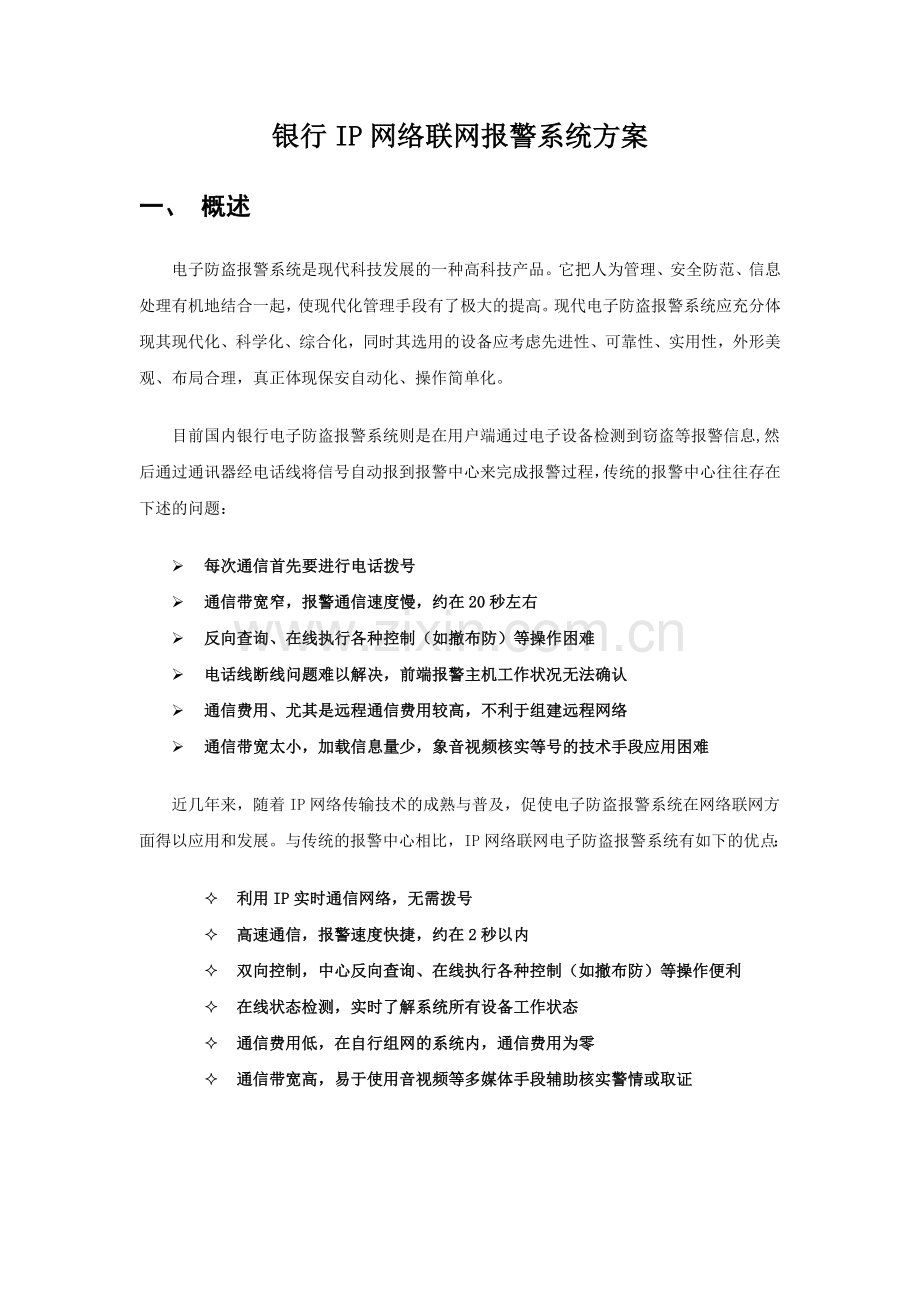

银行IP网络联网报警系统方案
一、 概述
电子防盗报警系统是现代科技发展的一种高科技产品。它把人为管理、安全防范、信息处理有机地结合一起，使现代化管理手段有了极大的提高。现代电子防盗报警系统应充分体现其现代化、科学化、综合化，同时其选用的设备应考虑先进性、可靠性、实用性，外形美观、布局合理，真正体现保安自动化、操作简单化。
目前国内银行电子防盗报警系统则是在用户端通过电子设备检测到窃盗等报警信息,然后通过通讯器经电话线将信号自动报到报警中心来完成报警过程，传统的报警中心往往存在下述的问题：
Ø 每次通信首先要进行电话拨号
Ø 通信带宽窄，报警通信速度慢，约在20秒左右
Ø 反向查询、在线执行各种控制（如撤布防）等操作困难
Ø 电话线断线问题难以解决，前端报警主机工作状况无法确认
Ø 通信费用、尤其是远程通信费用较高，不利于组建远程网络
Ø 通信带宽太小，加载信息量少，象音视频核实等号的技术手段应用困难
近几年来，随着IP网络传输技术的成熟与普及，促使电子防盗报警系统在网络联网方面得以应用和发展。与传统的报警中心相比，IP网络联网电子防盗报警系统有如下的优点：
² 利用IP实时通信网络，无需拨号
² 高速通信，报警速度快捷，约在2秒以内
² 双向控制，中心反向查询、在线执行各种控制（如撤布防）等操作便利
² 在线状态检测，实时了解系统所有设备工作状态
² 通信费用低，在自行组网的系统内，通信费用为零
² 通信带宽高，易于使用音视频等多媒体手段辅助核实警情或取证

综上所述可以看出，IP网络联网报警系统与传统电话线联网报警系统相比，有着无法比拟的优势，由于IP网络报警不仅可以很实时地反映出现场报警信息，还可以通过报警图像复核手段很方便地使管理人员在控制室中就能观察到监控区域内的所有重要地点的情况，为保安管理提供了极大的便利，同时也为降低区域内各种安全突发事件提供了更好的手段。
二、 IP网络联网报警系统方案设计
１、 各营业网点现场报警系统设计

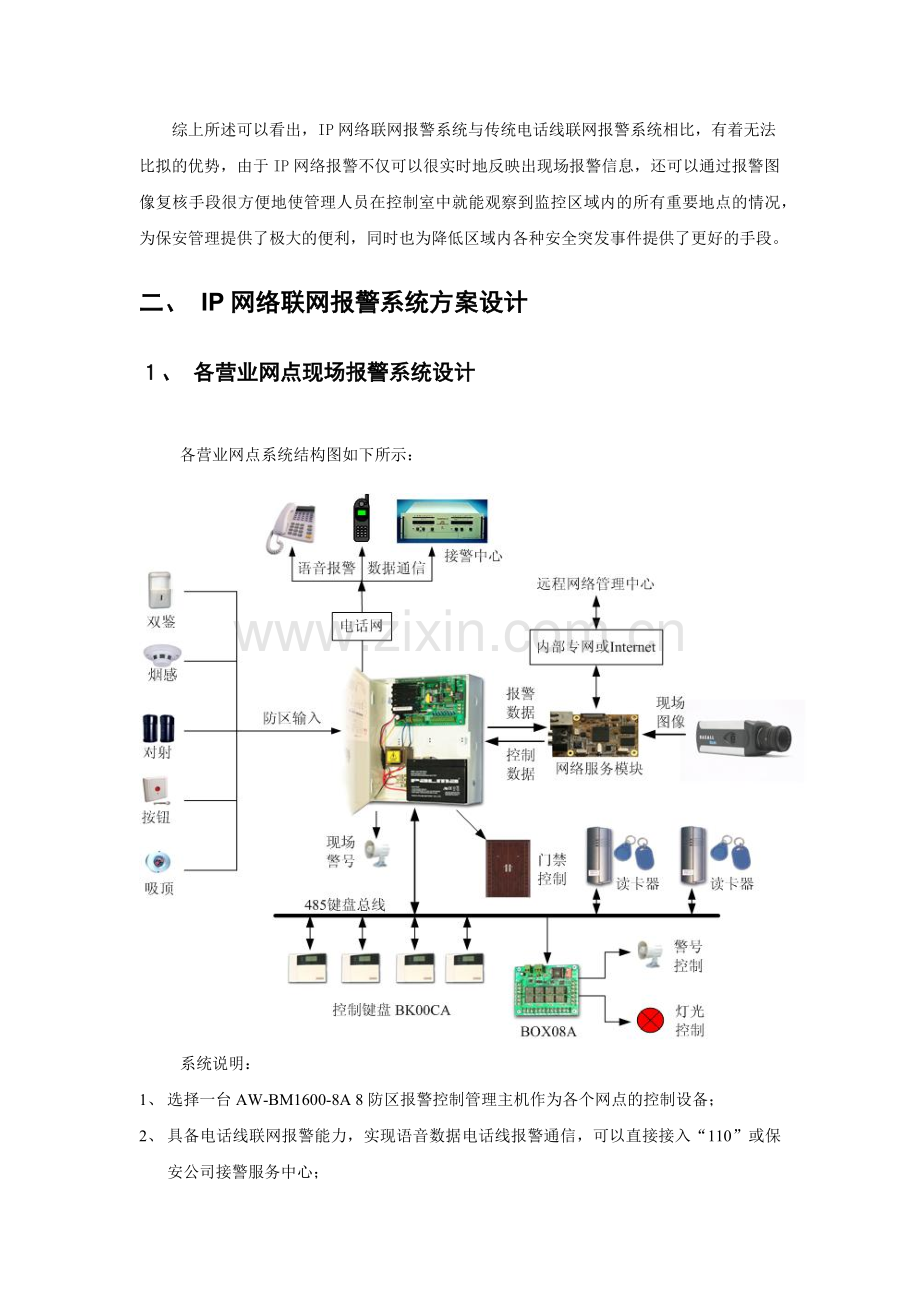

各营业网点系统结构图如下所示：

系统说明：
1、 选择一台AW-BM1600-8A 8防区报警控制管理主机作为各个网点的控制设备；
2、 具备电话线联网报警能力，实现语音数据电话线报警通信，可以直接接入“110”或保安公司接警服务中心；
3、 设置一个网络服务模块，实现IP网络联网报警双向控制与单路视频图像传输能力；
4、 可扩展门禁控制与各种智能联动。
2、 IP网络报警联网中心设计
系统结构图如下所示：

系统说明：
1、 利用内部专用IP网络或通过各种租用IP网络（如ADSL）联网;
2、 网点可以为动态IP地址；
3、 中心SIMS2000综合安防网络集成管理软件可完成以下主要功能：
1）、通过网络实现对前端各个报警系统进行各种管理（报警主机工作参数设置、各种工作状态在线显示、遥控撤布防、遥控开关设备等）；
2）、显示察看各网点图像；
3）、报警发生时，自动将报警现场图像联动显示在软件界面中，实现报警现场图像复核功能；

4）、其他功能详见SIMS2000产品介绍
4、录像集中存储服务器可根据用户需要设置各种集中录像策略，完成对前端各网点的图像集中存储。
5、若有必要，通过设置数字矩阵可将前端各网点的图像还原显示到屏幕墙监视器上，可以设置各种切换显示策略，更加便于对各网点图像的集中监控与管理。
三、主要设备参数
1、AW-BM1600-8A报警控制主机
AW-BM1600-8A八防区报警通讯控制主机是专为适应新形势需求而研制的一款专业型防盗报警控制主机，它在响应《GB12663-2001防盗报警控制器通用技术条件》C级设计要求的基础上，融合了国内外多种报警主机的设计思路，集报警控制、电话线语音和数据通信、串口数据通信、门禁等功能与一身，可为用户提供更加可靠的安全保护和直观简便的控制。

可编程防区特性
l 主机具备8个标准接线防区，2个键盘紧急防区，一个专用的主机防拆防区。
l 每个接线防区均可设置为包括出入口、防拆、内部、周边、煤气、火警、锁匙布撤防、24小时无声劫持、24小时有声紧急9种类型之一。
强大的系统控制能力
l 一个485通信接口，一个可以与电脑通信的标准RS232接口，一个警号输出口，一组门禁控制继电器输出端口，一个带过流和短路保护的直流电源辅助输出。
l 主机具备内部万年历日期时钟，并通过键盘LCD显示。
l 系统编程与读取系统配置、撤布防等操作、各种报警和系统信息显示支持两种模式：
ü 中文LCD控制键盘
ü 管理电脑中安装中文可视化管理软件
l 同时支持电脑软件、键盘、读卡器刷卡对系统进行控制。
l 自动定时布撤防能力，通过管理软件设置，系统可以每天设定4个时间段并按周循环，按计划对系统进行自动设防或撤防。
l 设置为“火警”的防区发生报警，清除报警记忆后辅助电源输出中断供电2秒，实现对有报警记忆类的烟感探头自动复位。
门禁控制能力
l 内置独特的单门门禁功能，可实现对一个出入口大门的控制。可以在需要一卡通集成的场所使用。
l 先进的人性化门禁与报警系统联动设计，允许用户对报警系统进行刷卡布防操作以及刷卡开门的同时自动联动撤防报警系统。
l 自动记录开门卡号和开门时间。
一体化考勤功能
l 实现员工刷卡数据采集、信息查询和考勤统计过程自动化
l 方便管理人员统计、考核各部门出勤率，准确地掌握员工出勤情况，完善人事管理现代化
l 提供强大的报表功能，统计各种复杂的考勤
l 提供多种班次的考勤制度，允许动态设置上下班时间、节假日和加班考勤功能
多种形式的通信能力
l 通过配置电话线通信模块，可实现电话线语音传输和ADEMCO CONTACT ID数据传输通信。
l 2个语音报警电话号码和2个数据通信号码。
l 电话线断线定时检测功能，自动定时通信测试和手动测试功能。
l 可直接通过内置的串口与电脑实现双向通信，在此基础上可方便地通过多媒体管理软件在本地或者远程网络对报警系统进行双向的控制。随机提供免费编程软件及第三方软件集成开发动态库。
系统事件记忆能力
l 系统具备各种事件纪录能力，可自动存储系统最近发生的768条事件类型和发生时间，并可随时通过键盘或管理软件读取查阅。
安全性能
l 系统可支持1组主机密码和3个用户密码、登记30张IC卡片进行控制。
l 键盘密码防猜功能，连续输入密码错误3次，键盘锁定5分钟不响应任何键盘输入。
l 独立的主机防拆防区设计
l 系统中登记的每张IC可设置4种不同的操作权限，并可随时对系统中登记的每张IC卡进行操作权限的修改、注销、删除等

2、AW-NVD200网络服务模块

采用H.264视频压缩算法，压缩比高，图像质量好，基于TCP/IP网络的视频和报警数据双向传输。
主要技术指标
视频压缩标准 H.264
实时监视图像分辨率 PAL：704*576 NTSC：704*480
压缩分辨率 QCIF/CIF/2CIF/DCIF/4CIF
视频输入 1路，BNC（电平：1.0Vp-p，阻抗：75Ω），支持PAL、NTSC制
视频输出 1路，BNC（电平：1.0Vp-p，阻抗：75Ω）
视频帧率 PAL：1/16--25帧/秒，NTSC：1/16--30帧/秒，可调
码流类型 视频流、复合流
压缩输出码率 32K--2M可调，也可自定义（32K—8M，单位：bps）
音频输入 1路，RCA（电平：2.0Vp-p，阻抗：1KΩ）
音频输出 1路，RCA（线性电平，阻抗：600Ω）
语音对讲输入 1路，RCA（电平：2Vp-p，阻抗：1kΩ）
通讯接口 1个10M/100M自适应以太网口，1个RS-232口，1个RS-485口
报警输入 4路
报警输出 2路
电源 DC 5V
功耗 小于2.8W
工作温度 -10℃--＋55℃
工作湿度 10％--90％
3、SIMS2000综合安防网络集成管理平台

l 真正基于IP网络具有多客户端同时双向控制的大型综合性分布式联网管理软件平台
l 综合报警、模拟/数字监控、门禁、巡更等在一个系统平台上运行，兼容市面上主要的报警系统、模拟矩阵控制系统、硬盘录像机、视频服务器、门禁系统等，有效解决了各个系统构建标准不统一的困扰。
主要特点描述
1）、全功能全界面最彻底的集成
可以直接管理所有底层控制器，运行在一台电脑上的一套软件，使用同一个界面，就可以管理CCTV、防盗接警、门禁考勤、电子巡更、车辆出入、楼宇控制、环境监测和GIS等功能。方便实现跨系统联动集成，提高系统效能和效率，降低了投入和使用成本。
2）、多厂商的支持
各主流硬软件厂商支持，通过各厂商提供的开发包、通讯协议等底层软硬件接口，可以集成不同品牌设备。成为真正的第三方软件，方便和指导集成商灵活选型。使得集成商不必考虑集成设备的接口费用，降低实施风险和费用投入。
3）、不限监控类型和压缩技术
支持PC架构DVR、嵌入式DVR、视频服务器、网络摄像机等多种智能图像采集和服务设备，不限制图像压缩格式，可以是MPEG1、MPEG2、MPEG4和MJPEG等，满足将许多原有分立系统升级成网络系统，尽可能保留原有硬件，降低升级的费用。
4）、支持多种网络
支持所有控制层网络：RS485、LON、CAN、RS232、RS422；
支持各种通讯网络：LAN、WAN、PETN、DDN、E1、ISDN
可在各类网络上数据传输，满足最终客户灵活选择网络需求。
5）、灵活的系统架构
采用C/S、B/S混合架构，包括专用的服务器、联网监控中心、分控中心、WEB服务器等软件组成，通过不同规格软件搭配满足不同规模客户需求，既适合单体建筑，也适合地区性楼宇群智能建筑和安防系统管理。
6）、灵活的功能扩展
可扩展更多的功能，接入更多的设备，符合系统集成统一规划、分步实施建设原则，保证软件投入能得到长久的回报，方便系统功能扩展。
7）、允许工程集成商设计自己的应用软件
支持HMI界面设计（含二维和扩展三维界面设计），支持二次开发（专用接口、专用功能、专用模板、专用控件、辅助专家决策系统等），使得集成商可以利用该平台向最终客户提供优质的个性化服务。
8）、易于接受的成本控制
包括平台、接口和实施费用，省去原子系统软件，可以降低平台投入费用；可以节省工作站和设备占地面积，降低相关费用。同时由于采用一个平台和一种风格界面，大大降低使用维护和培训成本。
系统主要功能
1）、灵活友好的用户界面
具有新颖而简洁的用户界面，各种操作及设置窗口均采用OUTLOOK弹出方式。
稳定可靠的数据结构 采用了分布式管理架构的数据库，B/S和C/S相结合的网络结构，从而确保SIMS2000 综合安防网络集成管理平台能够稳定、可靠的运行。
2）、满足各类报警中心的需要
可以同时连接市面常见的多种报警接收机，包括：ADEMCO 685、ADEMCO FE100、ADEMCO、VTRAN。我们可根据用户需求方便集成更多的报警接收机。
多媒体操作 可以采用系统默认语音和自定义语音两种方案。可以以不同的语音或文字说明各种警情的发生，警情信息可以通过可变情报板和音箱同时进行提示。或以手机短信或彩信的方式第一时间发送到相关人员的手机上。
3）、多级地图显示功能
可以根据用户需要生成无限级别的地图关系，所有的用户状态、防区信息、报警情况、用户资料、报警预案都可通过电子地图直接查询和操作。软件还提供了地图工具供用户自行导入或编制地图，生成各子系统的图标，如摄像机图标、网络摄像机，网络服务器的远程通道所指的摄像机、门禁系统的门、巡更系统的巡更点等等。
4）、虚拟防区功能
可以根据用户需要生成虚拟防区，方便与各种自控系统集成，生成的各种虚拟防区的握手协议可灵活定义。这些虚拟防区生成后，可象正常防区一样实现布防、撤防、旁路，灵活定义各种联动关系。
5）、提供用户和防区看板和防区图
提供用户和防区看板，通过用户和防区看板可以方便进行各种操作：对用户布防、撤防、处理警情事件、对防区布防、撤防、处理警情事件等。同时利用看板可方便查询其它界面，如用户地图、防区地图、报警预案等。同样在地图中也可方便查看各看板信息。
6）、可输出控制大型LED地图显示
可利用输出模块把各防区或虚拟防区的各报警点，巡更点、门的不同状态通过LED显示在地图板上。
7）、高度智能的综合系统集成能力
目前SIMS2000 综合安防网络集成管理平台已经集成了以下系统或产品：
报警系统：SIMS1000-AW1600大型总线式报警系统、VISTA250、VISTA120、DS7400I、其它报警产品
电子巡更：SIMS1000总线制在线式读卡电子巡更系统
门禁系统：西屋、PCSC、深圳饶兴等门禁系统
模拟矩阵：AB（支持联网型）、AD（支持联网型）、Pelco、VITOP（支持联网型）、SANTACHI、TIANCAI等
DVR 系统：INANTER数字化产品、海康嵌入式产品、其它DVR产品
其 他：可以定制协议或增加其他系统
8）、一机多屏显示
SIMS2000 综合安防网络集成管理平台可通过多屏VGA 显卡将不同子系统的系统界面显示在不同的显示器上，方便用户多方位、多角度使用软件系统。
9）、超强的软件内部联动
无需任何硬件连接，通过软件设定即可任意实现各个子系统之间完善的智能矩阵式联动功能。
10）、灵便的可扩展性
SIMS2000 综合安防网络集成管理平台具有灵便的系统扩展能力，可根据用户的实际需求，进行各种控制协议的添加、系统功能的定制及其他更多子系统的集成，例如消防报警系统等。
11）、完善的数据备份及查询、打印功能
SIMS2000 综合安防网络集成管理平台依托于数据库强大而便捷的数据备份功能，能够对系统的设置信息进行备份和恢复，并且支持各类信息记录的在线查询和打印功能。
12）、严密的系统用户管理安全操作机制
用户管理提供给系统管理员进行用户维护的简便工具，提供增加用户（组）、权限修改、口令设置等一系列功能。
13）、灵活的二次开发接口及第三方协议
SIMS2000 综合安防网络集成管理平台可提供了灵活的第三方协议，便于用户根据实际项目的需求，进行系统总集成的二次开发。

4、HG2116系列数字矩阵控制主机

产品说明：
产品类型：INANTER第2代HG2116工业级嵌入式数字矩阵控制系统
视频压缩标准：H.264
压缩方式：全硬件音视频实时解压
视频压缩卡：Hikvision DS-4004D系列音视频解码卡
系统硬件资源：NORCO-760AE工业主板，板载Intel Celeron-M(600MHz-2G) 低功耗处理器，256M DDR，2G CF卡（Compact Flash），航嘉电源，2U机箱。
操作系统：Windows XP Embedded（即嵌入式XP, 简称XPE）
与第一代HG2116-D00 数字矩阵控制系统相比，主要区别是系统采用全套工业级标准的设计方法，引用最新板载英特尔赛扬低功耗处理器的工业级全集成高性能主板，同时系统文件放置在CF卡中，解决了操作系统文件易损坏、丢失、病毒入侵和硬件稳定性等问题，系统的运行更加稳定可靠。

产品型号与订货型号
HG2116-ED04I、HG2116-ED08I、HG2116-ED12I、HG2116-ED16I、HG2116-ED20I、HG2116-ED24I。

产品技术参数
实时监视图像分辨率：
PAL： 176*144（QCIF），352*288（CIF），528*384(DCIF)；
NTSC：176*120（QCIF），352*240（CIF），528*320(DCIF)。
视频输入：来自网络、数量不限。
视频输出：1路VGA，分辨率/刷新频率：800×600/75Hz，800×600/75Hz，1024×768/75Hz，可切换，支持1/4/9/16/25画面分割；4-24路（NTSC，PAL制式自动识别），BNC（电平：1.0Vp-p，阻抗：75Ω）。
视频帧率：PAL：25帧/秒全实时；NTSC： 30帧/秒全实时。
码流类型：可选择单一视频流或复合流，自定义。
音频输入：来自网络，数量不限。
音频输出：1路，声卡输出，可切换；4-24路BNC输出（线性输出，2 Vp-p，阻抗：1kΩ）。
音频压缩标准：G.729。
语音对讲输入：1路，声卡输入。
录像模式：手动、自动录像。
远程检索方式：支持远程回放，可按通道、现场监控主机名等多种形式检索
调看方式：手动调看、序列切换、群组序列调看、群组序列切换。
报警接收方式：串口或以太网络
报警联动：弹出报警信息和电子地图、声音提示、指定监视器自动切换报警现场图像
报警记录查询方式：可按时间、报警主机、报警防区分类或交叉查询
序列切换：间隔5-99秒可调
网络传输方式：UDP、Multicast、广域宽带
集群控制：支持VideoManager网络集群管理软件控制及操作多台数字矩阵
图像传输延时：不大于1.2秒
电子地图：任意张电子地图、支持电子地图调看、报警电子地图
硬盘IDE接口：标配2个IDE接口，支持3个IDE硬盘；支持的每个硬盘容量达500GB。

报警输入/输出：

支持串口接入ACP16-16：16个标准防区输入，16个继电器（5A，250V）联动输出；
支持串口接入AVISTA-120/250：128/250个标准防区输入；
支持串口接入AAW-BM1600：1024个标准防区输入；
支持串口接入ADS7400Xi：248个标准防区输入。
电源：180～265VAC，50 HZ。
工作温度：-10℃～＋55℃。
工作湿度：10％～90％。
尺寸：2U标准机箱（447mm*280mm*90mm）

AW-BM1600-8A
八防区报警通讯控制主机
AW-BM1600－8A是专为适应新形势需求而研制的一款集报警控制、电话线语音和数据通信、串口数据通信、门禁、考勤等功能与一身，适合各种金融或其他营业网点通过IP网络组网、家庭或小型企业等独立使用的新一代多功能专业报警控制管理主机
可编程防区特性
Ø 主机具备8个标准接线防区，2个键盘紧急防区，一个专用的主机防拆防区。
Ø 每个接线防区均可设置为包括出入口、防拆、内部、周边、煤气、火警、锁定型锁匙布撤防、非锁定型锁匙布撤防、24小时无声劫持、24小时有声紧急、医疗救助、非报警输入12种类型之一。
Ø 独特的非报警防区逻辑设计，触动非报警输入防区主机不会发出任何报警动作，仅作为一种状态输入采集，以达到利用这些输入状态指示设备工作状态情况，或者利用这些状态执行一些联动动作等。
强大的系统控制能力
Ø 一个485通信接口，一个可以与电脑通信的标准RS232接口，一个警号输出口，一组门禁控制继电器输出端口，一个带过流和短路保护的直流电源辅助输出。
Ø 主机具备内部万年历日期时钟，通过键盘LCD显示，具备自动校正走时误差设计。
Ø 系统编程与读取系统配置、撤布防等操作、各种报警和系统信息显示支持两种模式：
ü 中文LCD控制键盘
ü 管理电脑中安装中文可视化管理软件
强大的系统控制能力
Ø 同时支持电脑软件、远程网络、键盘、读卡器刷卡对系统进行控制。
Ø 自动定时布撤防能力，通过管理软件设置，系统可以每天设定4个时间段并按周循环，按计划对系统进行自动设防或撤防。
Ø 设置为“火警”的防区发生报警，清除报警记忆后辅助电源输出中断供电2秒，实现对有报警记忆类的烟感探头自动复位。
Ø 具备强大的可编程输出控制能力，通过配置八路继电器输出模块，每路输出均可响应10种对应系统事件的可编程控制。
门禁控制能力
Ø 内置独特的单门门禁功能，可实现对一个出入口大门的控制。可以在需要一卡通集成的场所使用。
Ø 先进的人性化门禁与报警系统联动设计，允许用户对报警系统进行刷卡布防操作以及刷卡开门的同时自动联动撤防报警系统。
Ø 自动记录开门卡号和开门时间。
Ø 支持通过键盘或软件命令控制门的开启。
一体化考勤功能
Ø 实现员工刷卡数据采集、信息查询和考勤统计过程自动化。
Ø 方便管理人员统计、考核各部门出勤率，准确地掌握员工出勤情况，完善人事管理现代化。
Ø 提供强大的报表功能，统计各种复杂的考勤。
Ø 提供多种班次的考勤制度，允许动态设置上下班时间、节假日和加班考勤功能。
安全性能
Ø 系统可支持1组主机密码和3个用户密码、登记64张IC卡片进行控制。
Ø 键盘密码防猜功能，连续输入密码错误28次，键盘锁定5分钟不响应任何键盘输入。
Ø 独立的主机防拆防区设计
Ø 系统中登记的每张IC可设置4种不同的操作权限，并可随时对系统中登记的每张IC卡进行操作权限的修改、注销、删除等。
主要应用案例
系统结构说明
对各种营业网点、小型企业或部门来说，既有防盗报警的需要，同时门禁管理、员工考勤也是不可少的，综合报警、门禁、考勤功能于一体的多功能报警主机非常适合小型单位构成一体化解决方案。
Ø 多种形式的通信能力
在警情发生后，一方面通过公用电话网将警情报告公安部门，同时能拨打相关负责人的电话和手机发送语音报警提示。
Ø 报警接收和管理功能
报警主机可以联结管理电脑，通过软件接收报警信息并以多媒体方式显示，同时可以实时查询报警主机的状态和进行编程设置。
Ø 扩展功能
报警主机通过连接读卡器模块，可以实现对一个出入口大门的门禁控制能力，配套考勤管理软件实现员工刷卡数据采集、信息查询和考勤统计功能。
系统结构说明
Ø 报警三通讯功能
对于金融系统的防盗报警系统，一方面要和公安局110的报警中心联结，另外在异常情况下能够通过电话线路直接将相关的报警信息以语音的形式通知相关的责任人也是必须的，同时将异常情况通过TCP/IP网络直接上传到总行总控中心也是必不可缺的，所以必须具备三通讯的功能，即电话线数据通信功能、电话线语音通信功能、网络通讯功能。
Ø 集中管理要求
对于各金融营业网点内的防盗报警系统，在日常的使用过程中是以独立操作为主，但从整体的角度考虑，在总控中心内也需要对各网点的报警系统进行集中控制和管理。
Ø 报警速度快捷
在异常情况发生后，一方面能在第一时间通知公安部部门介入，进行相关的事件分析和处理，另一方面，在总行的管理中心内，能够进行远程实时了解相关的报警信息。
Ø 中心反向查询、控制等操作便利
能够在总行的管理中心内对安装于各营业网点内的防盗报警系统进行设备工作状态的查询，了解其工作状态是否正常，同时在因为人为因素而未对防盗报警系统进行相关的布防操作时，能在总行控制中心内进行远程的布防操作，实现防患于未然的功能。
Ø 免除电话线断线问题的困扰
消除传统报警控制系统在相关的电话线路断线情况下造成相关的报警信息不能实时传递的问题，从而使防盗报警系统能够24小时安全、稳定的工作，起到其应有的作用。
Ø 通信费用低，在自行组网的行业内，通信费用为零
对于金融系统内部的各类报警信息的传递，能够不依赖电话线路实现，从而降低运行成本，最好的方式是利用各金融系统已有的TCP/IP网络，实现各营业网点和总行之间的报警信息的传递，从而将通信费用降低为零。
Ø 易于使用音视频等多媒体手段辅助核实警情或取证
能够实现防盗报警系统和闭路电视监控系统之间的智能联动功能，能够在有异常情况发生时为总行管理中心提供详细的报警信息和报警发生地的实时视频图像，从而一方面为总行的全方位介入提供一个强有力的信息，同时为各类误报事件提供一个和公安部们协调的缓冲时间。
