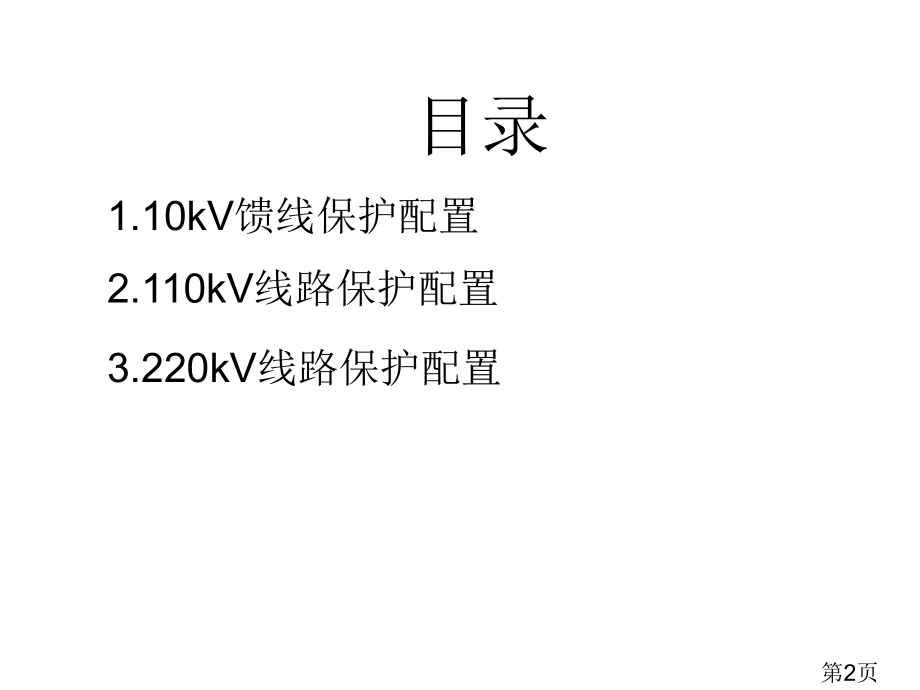

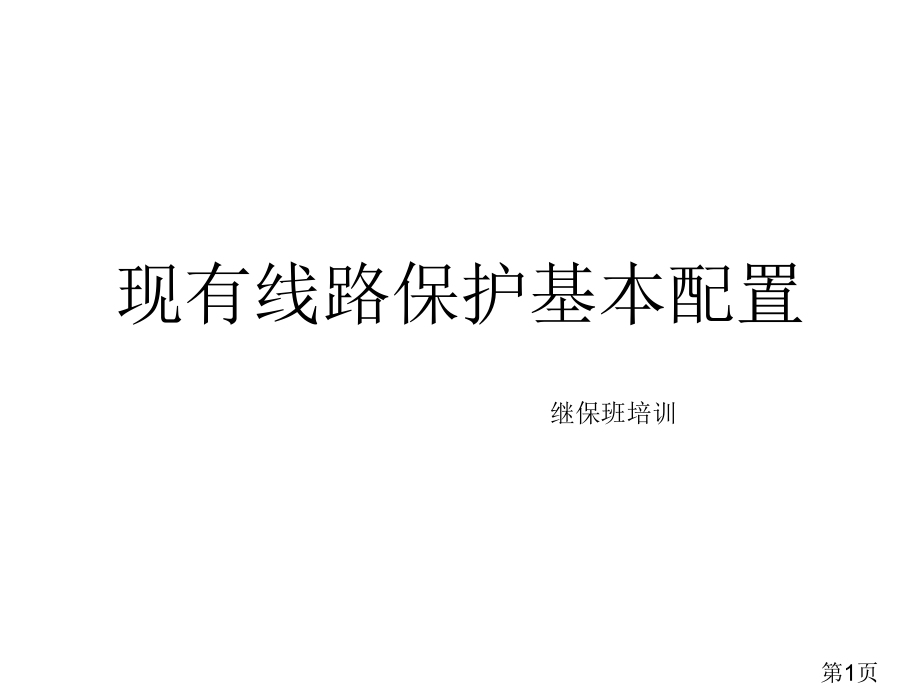

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,本幻灯片资料仅供参考，不能作为科学依据，如有不当之处，请参考专业资料。谢谢,现有线路保护基本配置,继保班培训,第1页,1.10kV馈线保护配置,目录,2.110kV线路保护配置,3.220kV线路保护配置,第2页,10kV馈线保护配置,10kV馈线基本配置:带延时过流I,II段;CT只装于A,C相(目标,为3条不一样馈线发生故障时,可只切除2条,以确保供电),CT,二次侧接线方式为两相不完全星型,所以反应是相间故障;对于,接地故障,因为10kV是不接地系统,而本局采取是经波折变接地,所以在电缆出线#01头装有专用零序CT。,配置一次或二次重合闸;一次重合闸主要为确保供电可靠性;二次,第3页,重合闸为配合10kV配网柱上SF6开关自动重合闸而设:一次重合闸动作后假如在闭锁时间内再发生故障则不继续二次重合;一次重合闸动作后假如在闭锁时间后才继续有故障,则保护动作后再经二次重合闸延时再二次重合,确保了供电延续。,低周减载:依据母线电压频率下降数值,经过滑差,电压,电流闭锁判据,把不太主要负荷切除并闭锁重合闸。,现在主要10kV保护型号:RCS-9611,CSC-160,ISA-351G等等,第4页,110kV线路保护配置,110kV线路基本配置:光纤纵联差动电流保护,相间距离,接地距离保护,过流保护,零序过流保护;针对发生不对称故障不对称故障加速保护,以及双回线相继速动保护。对于发生TV断线时,投入TV断线后过流及零流保护,该种保护CT二次采取完全星型接线,零序保护大小采取外接3I0(3I0=Ia+Ib+Ic),方向判别采取自产3I0;重合闸方式为一次重合闸,但因为本局110kV线路多为电源放射式供电,所以需检测母线侧或线路侧是否有电压才允许重合闸动作。,开启重合闸方式:不对应开启及保护开启。不对应开启重合主要针对开关机构误碰或其它原因造成误出口;,注意:假如保护装置控制字中“保护开启重合闸”为0,则当保护动作时,会马上重合闸放电。,第5页,220kV线路保护配置,220kV线路基本配置:主保护为光纤纵联差动电流保护,光纤纵联距离保护;后备保护配置为快速距离保护,相间距离保护,接地距离保护,零序过流保护;TV断线后过流及零流保护。重合闸多采取单重方式,故对应增加三相不一致保护。,主保护 动作条件为本侧判为正方向故障,同时接收到对侧也判为正方向信号(即允许信号)。光纤纵差:当发生TV断线或跳闸位置为1时,向对侧发允许信号;假如是四方CSC-103纵差保护则为电压改变要到低于0.6Un;纵联保护:经过远方信号传输装置(FOX-41A或CSY-102A)告诉对侧主保护本侧也判为正方向,允许主保护出口。,第6页,后备保护段同110kV线路保护同原理。重合闸方式:现有站内都采取单相一次重合闸方式(即单相故障,选跳故障相;相间故障,三跳不重合)。不一致保护利用操作箱位置开入(四方保护同时采取机构箱经光隔开入方式)，经零序或负序电流判据出口跳闸。,现主要220kV线路保护型号:RCS-931,RCS-902,CSC-103,CSC101,辅助保护型号:RCS-923,CSC-122,第7页,
