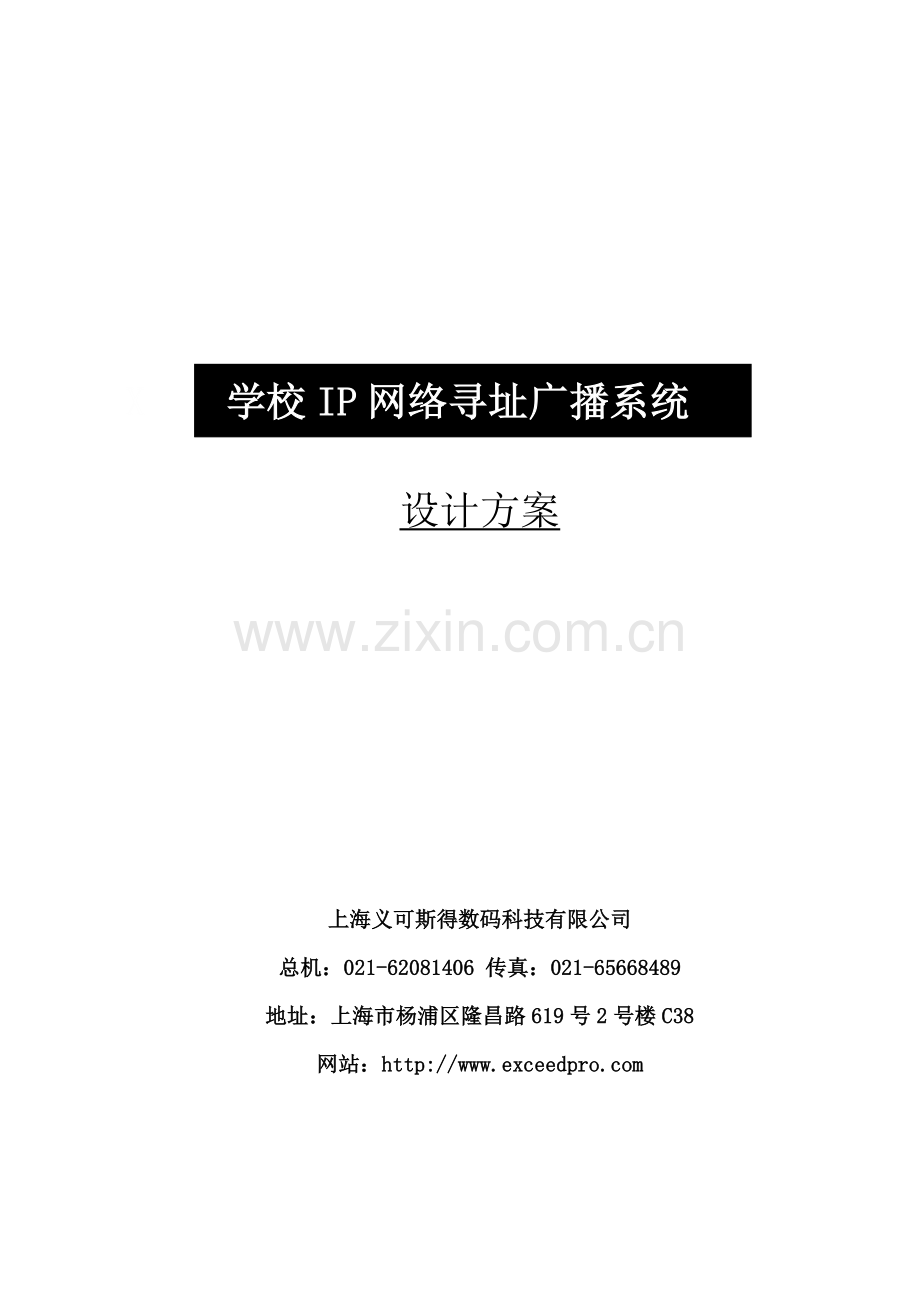

X 学校IP网络寻址广播系统

设计方案

上海义可斯得数码科技有限公司
总机：021-62081406 传真：[phone]
地址：上海市杨浦区隆昌路619号2号楼C38
网站：

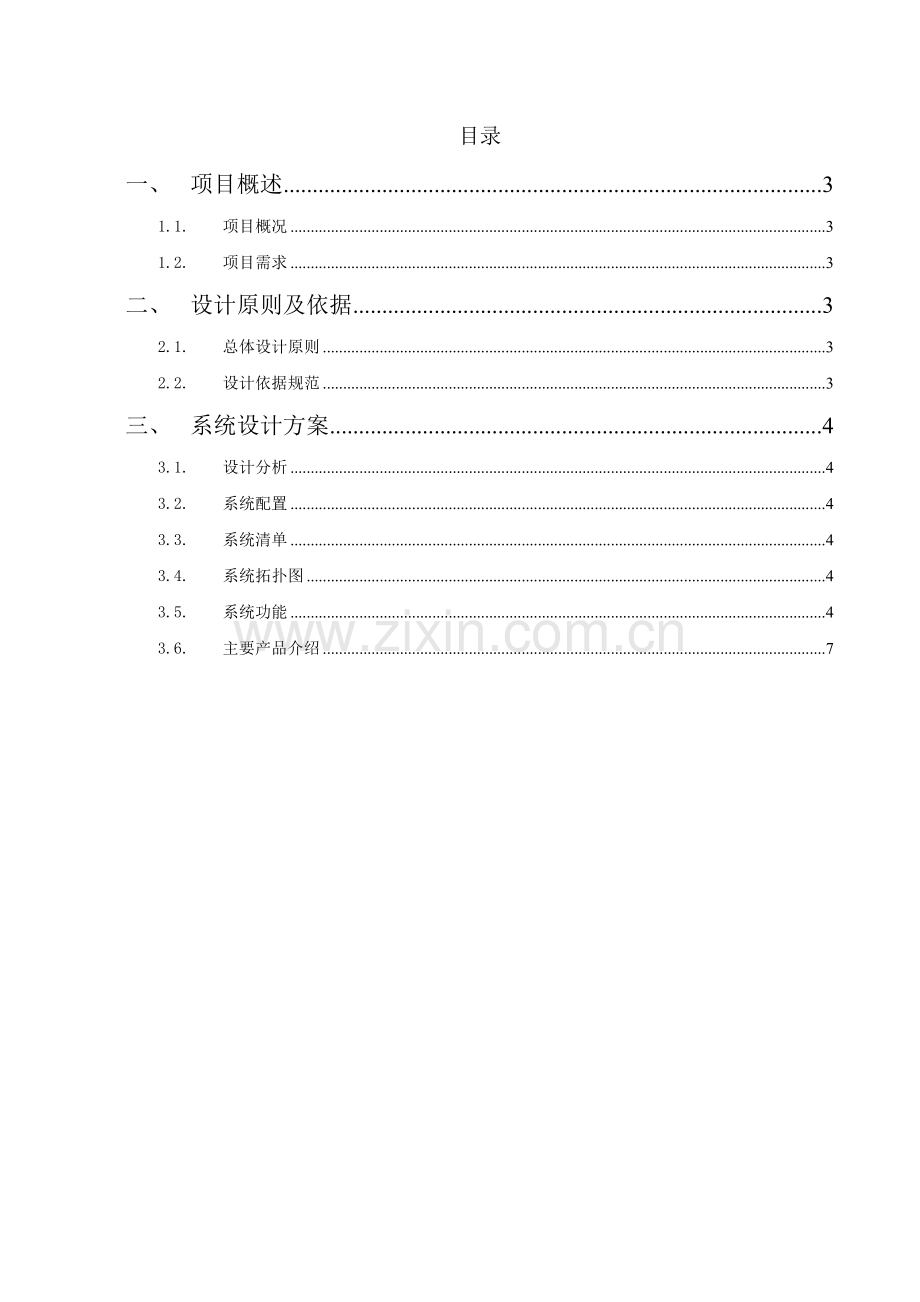

目录
一、 项目概述 3
1.1. 项目概况 3
1.2. 项目需求 3
二、 设计原则及依据 3
2.1. 总体设计原则 3
2.2. 设计依据规范 3
三、 系统设计方案 4
3.1. 设计分析 4
3.2. 系统配置 4
3.3. 系统清单 4
3.4. 系统拓扑图 4
3.5. 系统功能 4
3.6. 主要产品介绍 7

一、 项目概述
1.1. 项目概况
学校有教室，教室走廊，室外等几个区域。
1.2. 项目需求
学校的公共广播系统设计安装用于学校日常的背景音乐播放、信息传播、广播通知、找人、背景音乐等使用功能。在紧急情况下，公共广播可以配合消防广播系统，针对事故发生现场，快速播报紧急疏散语音，提示相关区域的人员迅速逃离现场；本次学校公共广播系统项目设计为学校室内背景音乐、室内信息广播、紧急广播等背景音乐及紧急广播系统，本次公共广播系统设计主要考虑覆盖学校的教室，教室走廊，室外等几个区域。
学校的公共广播系统要求按不同区域的使用功能，秉着设计合理、系统实用、节约投资的设计理念，满足学校对公共广播系统的使用需求，公共广播系统设计要求达到如下功能：
1、 公共广播系统按照数字广播系统方式进行设置；广播系统按照楼层和功能划分多个广播回路（分区）。每个区域可独立控制，也可进行全区域广播（播放背景音乐+语音通知）；
2、 公共广播系统可编程无人值守自动广播：将每天不同时段需要播放的音乐和区域通过系统编程，事先设定好播放的程序，即可实现全天候自动播放，无需专人值守，完全做到全自动化控制；预编程序以一周作为循环；
3、 公共广播系统至少配置有三套节目，可同时满足多个区域同时播放不同的节目需求；
4、 公共广播系统配置有IP网络话筒,安置在学校的服务台，工作人员无需到达广播室,即可发布广播语音通知。
5、 公共广播系统提供火灾事件的报警联动广播；当发生紧急事故（如火灾），可根据程序指令自动切换到紧急广播工作状态；消防紧急信号接通时，设备能自动进行语音播放提示，及时提供消防信息。

二、 设计原则及依据
2.1. 总体设计原则
1. 实用性：系统设备立足于用户对整个系统的具体需求，最大限度地发挥投资的效益；
2. 先进性：系统的结构和功能应具有先进性和成熟性，避免了因技术陈旧造成整个系统性能不高和过早被淘汰；
3. 可靠性：保证系统运行的稳定性和安全性。保证重要信息不致破坏和丢失；
4. 开放性：系统应具有良好的开放性，并提供标准接口，可以根据用户需求对系统进行扩展和升级；
5. 兼容性：系统设备的选择要以先进性和成熟性为基础，同时考虑兼容性，避免因兼容性造成系统难以升级和扩展；
6. 标准化：进行设备选择时，应符合国际、国内标准设计，避免因新技术不支持而造成设备淘汰；
2.2设计依据规范
系统规划设计必须按照国际、国家和本地区的有关标准和规范进行。本设计将依据和参照以下的设计规范和要求进行：
1.《公共广播系统工程技术规范》GB-50526-2010
2.《 智能建筑设计标准》GB /T 50314-2006
3.《火灾报警与消防联动控制》JGJ/T16-92-24.1
4.《火灾自动报警系统设计规范》GB50116-2008
5.《火灾自动报警系统施工及验收规范》GBJ50166-2007
6.《建筑电气工程施工质量验收规范》GB 50303—2002
7.《综合布线系统工程验收规范》GB/T 50312-2007
8.《城市住宅建筑综合布线系统工程设计规范》CECS119-2000
9.《建筑物电子信息系统防雷技术规范》GB 50343-2012
10.《民用建筑电气设计规范》JGJ/T16-2008
11.《高层民用建筑设计防火规范》GB50045-95（2005年版）
12.《公共广播产品手册》
客户技术要求和相关建筑平面图（客户提供），根据此规格书及最新版的有关标准对公共广播系统进行设计、施工和验收；
三、 系统设计方案
3.1. 设计分析
学校广播系统设计覆盖教室，教室走廊，室外等几个区域，用于该场所的广播、播放背景音乐及紧急广播；每个区域可以独立广播、独立播放节目；同时所有区域能集中控制，集中播放节目和进行全区广播；
3.2. 系统配置
为此本次学校的广播系统设计采用了基于网络传输的数字广播系统，利用网络平台，把学校广播中心和前端各个分区连接起来，所有的通讯信号和控制协议通过网络进行传输，采用基于网络数字IP网络广播系统，是一套纯数字音频广播系统，借助学校内部网络进行传输数字音频信号，减少前期的施工难度和施工成本，同时音频音质达到CD级别；系统采用先进的音频压缩技术，每套广播节目只占用带宽0.1Mpbs，100套节目只占1M网络带宽，对目前1000M学校内部网络带宽没有任何影响；广播系统在局域网内的延迟时间不超过30毫秒，并具有自动流量调整、声音补修功能；另外系统还具有实时广播、定时广播、分区广播、电话广播、自由点播、实时采播、消防联动、电源控制、现场监听、双向对讲、触发联动、通话录音、日志查询等功能，完全可覆盖并优于传统广播系统的功能；
3.2.1 广播中心配置
广播中心设置于学校的广播室，学校广播系统在广播室设置了系统的服务器、桌面式对讲寻呼站、广播话筒、音源设备、调音台、消防联动设备、周边设备共一套；
3.2.2 值班室配置
学校广播系统在值班室设置了系统的分控服务器、桌面式对讲寻呼站等；
3.2.4 分区设计
广播系统设计覆盖学校的教室，教室走廊，室外等几个区域；广播系统按楼层和消防分区，结合不同的功能区域对公共广播系统的使用区别，进行划分公共广播分区，本次对讲系统设计共5个广播分区和教室点对点。
3.2.5 传输线路
广播系统传输线路，从功放到前端各个喇叭，线路采用2芯RVVP护套线，根据计算功放与喇叭的线路传输距离，主干应采用RVVP2×2.5护套喇叭线，分支应采用RVVP2×1.5护套喇叭线，线路采用穿钢管天花暗藏敷设；前端采用网络架构，网络设配器通过网线接入交换机。
3.3. 系统清单
详见附件“公共广播系统清单”
3.4. 系统拓扑图
详见附件“公共广播系统图”
3.5. 系统功能
3.5.1 IP网络数字广播系统功能
中学校区的公共广播主要作用是满足学校上下课铃声播放、开展多媒体教学、开展学校节目等使用，满足学校开展校园广播、多媒体教学等，课余时间播放校园节目，丰富学生课外活动；整个校园广播设计满足以下功能：
（1）定时音乐打铃（上下课打铃及音乐播放）:

系统可根据设定自动启闭设备电源，多套作息时间全天24小时编程(精确到秒)。人性化的音乐铃声、课间操和电台节目的自动播放，每天可设置不同的上下课铃声和休息时间播放校园歌曲及升旗、课间操、眼保键操等，丰富校园生活。作息时间表可以按照春秋季自动调整，并提供晴雨天、节假日特殊配置选项。
（2）学生、老师分控广播站（活动进行宣传报道）:

负责学校的广播宣传工作。宣传报道学校的重大活动，全面反映校园生活，充分发挥了舆论导向作用。充当桥梁纽带作用，做好学校新闻报道及国内外的时事报道。根据学校各阶段的需要对其重要活动进行宣传报道，负责组织对学校重要会议，重大活动等的综合新闻的采访报道。负责组织策划和承办学校重大文体活动，丰富广大师生课余生活，提高校园文化品位。加强院校际之间广播的合作与交流，努力提高广播工作水平。
（3）校长室远程讲话：

远程控制及寻呼功能，校长无需到机房，在自己的办公室即可发布对学校的管理信息；利用远程寻呼站可以进行校园任意点、分区或者全区广播讲话。打破传统校长必须得到主机房才能对全校讲话。校园广播系统配置有多种节目音源，如CD播放、MP3播放器、数字收音机等节目音源设备，通过主控软件实时采播，可以指定播放到相关区域或校园所有区域，满足校园多样化广播需求；同时校园也可以利用校园网络，播放网络多媒体节目和校园制作节目；
（4）多套节目同时播放：
IP网络系统配套有CD播放器、调谐器、音乐节目库,满足学校上课、下课、开展节目等音乐播放，并可实现在不同的区域同时播放不同的内容；
（5）教师工作站:
教师无需到主控室，教师可通过工作站软件，即可提交定时播放任务，对权限范围内的教室安排语音播放计划及教学所需的教学题材，创造良好的学习氛围。自制的语音教学语音课件也能上传到服务器，定时自动播放或供课堂上点播。
（6）定时广播：校园广播具有软件编程、系统服务器自动运行、不同时间段播放不同节目、节目自动播放、自动停止等功能，满足校园无人值守系统自动运行需求：
（7）网络监听各终端播放内容和音量大小
系统可设任意网络适配器作为系统监听使用，实现单点选择监听功能，即管理中心能够对各个学校每个点进行广播监听，监听其播放内容和音量大小,以便实现调整远端各个网络适配器音量大小和播放内容。
（8）多套节目同时播放：
IP网络系统配套有CD播放器、调谐器、音乐节目库,满足学校上课、下课、开展节目等音乐播放，并可实现在不同的区域同时播放不同的内容；
3.5．2、系统软件功能
学校校园广播主控设备安装于网络中心，是整个广播系统的控制中心；其中系统服务器是是整个校园广播系统的控制中心，系统服务器采用基于网络TCP/IP协议进行传输和控制，利用校园的计算机网络，进行控制和传输，系统服务器采用软件界面进行操作设置和控制、软件具有手动广播、定时广播、临时插播、终端配置、终端状态查看、终端工作监听，建立节目库等现在使用功能，同时支持消防联动广播，电话远程广播，无线遥控广播等外挂功能，系统支持终端远程点播，终端之间的对讲，寻呼终端的远程对讲和广播等功能，系统配置功能：
（1）可以通过软件控制每个区域节目播放，可以采用手动播放、定时播放、CD播放器、调谐器节目插播等功能;
（2）可以通过消防智能接口联动消防系统，在紧急情况系统自动停止背景音乐播放，启动紧急广播；
（3）通过软件分组控制，可以独立控制到每个区域，每个教室，每个年级段；
（4）可以通过软件建立节目库，满足校园节目播放；
（5）可以通过软件设置校园定时校园铃声播放；
（6）可以通过软件监听每个区域的播放情况；
（7）桌面式IP网络寻呼站可以进行对各个区域进行对讲和广播，广播方式可以采用单个区域或多个区域的广播；
（8）CD播放器和收音机音源设备，满足不同节目播放需求；
（9）软件服务器登录采用密码登录管理，并区分管理员与操作员登录密码，管理员具有最高系统设置权限，确保服务器系统安全；
（10）软件支持多个远程软件操作系统，通过软件设置，每个年级组只能负责本区域的各个班级网络音频终端，不能控制其他年级组，修改重新设置非常方便；

3.6、主要产品介绍

IP网络寻址广播中控机 IP-9900

1、IP网络控制中心是系统的核心。采用触摸屏显示操作，内置功能强大的IP网络广播控制软件、常用节目素材、大容量节目源空间，用户可以根据自己需求下载或制作录制节目
2、管理节目库资源，为所有网络终端提供定时点播和实时媒体服务，响应各网络终端的请求，为各音频工作站提供数据接口服务
3、全数字化传输，以局域网或具有独立IP的互联网为主要传输媒介，支持专用百兆网传输，传输距离不受限制，可达几十套或上百套节目源，并实现了多网合一。
功能介绍
1、IP网络控制中心是系统的核心。采用触摸屏显示操作，内置功能强大的IP网络广播控制软件、常用节目素材、大容量节目源空间，用户可以根据自己需求下载或制作录制节目
2、管理节目库资源，为所有网络终端提供定时点播和实时媒体服务，响应各网络终端的请求，为各音频工作站提供数据接口服务
3、全数字化传输，以局域网或具有独立IP的互联网为主要传输媒介，支持专用百兆网传输，传输距离不受限制，可达几十套或上百套节目源，并实现了多网合一。

IP网络寻址广播软件 IP-9000R

功能介绍
1、负责音频点播服务，计划任务处理，工作站管理和权限管理等功能
2、为所有网络终端提供定时点播和实时媒体服务，响应各网络终端的请求
3、为各音频工作站提供数据接口服务
4、音频服务软件可将传统音频资源，转换成数字节目存储到系统服务器中

IP网络桌面式寻呼话筒 IP-503A

1.采用高速工业级双核(ARM+DSP)芯片，启动时间≤1秒
2、带话筒直接输入，对权限允许区域广播讲话，红色提示灯，通话自动点亮
3、内置扬声器，呼叫终端(或接受终端呼叫), 实现双向通话
4、可支持一路本地线路输入，一路音频辅助输出。有以太网口的地方即可接入，支持自动获取IP地址，超强的跨网段能力
功能介绍
1、专业寻呼话筒外形，启动时间≤1秒
2、采用TFT真彩液晶屏显示
3、20个功能按键及指数灯，可呼叫任意终端
4、可支持一路本地线路输入，一路音频辅助输出可扩展多个分区选择多个按键
规格参数
Ø 电源功耗：DC9V ≤5W
Ø 网络通讯协议：TCP/IP、UDP/IP、ARP、ICMP、IGMP
Ø 网络芯片速率：10/100Mbps
Ø 音频编码：MP2/MP3/PCM/ADPCM
Ø 音频采样，位率：8KHz～44.1KHz,16bit
Ø 音噪比，频响：≥90dB，20Hz-20KHz
Ø 网络声音延迟，广播延迟：≤100ms，对讲延迟≤30ms
Ø 显示屏：TFT 1.8寸屏，分辨率128×160
Ø 音频接口：1路线路输入,1路线路输出
Ø 尺寸：483×256×44mm

壁挂式IP网络室内壁挂音箱 IP-AG14

功能介绍
1、标配2个10/100M RJ45网络交换机接口，支持局域网与广域网；
2、支持DHCP自动获取IP地址；
3、一个双声道线路输入接口、一个话筒输入接口，自带2*15W功放的有源音箱；
4、能脱离网络独立运行，如应用在多媒体教室中，既可作为广播的终端机，也能当作多媒体教室的功放音箱使用，终端机自动切换到广播状态，广播完毕后，又可作为多媒体教室教学使用
5、音频文件支持MP3,WMA,OGG等格式，广播最高可位速率：192K/S(44.1,16)，音频硬解码；
6、具有3级信号优先功能，网络报警为最高优先级，网络音频播放完自动回复本地播放状态
7、支持协议 TCP/IP、UPP，IGMP（组播）
规格参数
Ø 音频模式 16位立体声CD音质
Ø 信噪比 >90dB
Ø 频率响应 20Hz—20KHz
Ø 输出阻抗 8欧
Ø 电源电压 AC220V 50HZ
Ø 功率输出 2*15W

IP网络有源音箱IP-900A

功能介绍
1、一体化设计, 整合网络音频解码,数字功放及音箱
2、采用高速工业级双核(ARM+DSP)芯片，启动时间≤1秒
3、采用高保真扬声器, 立体声 2x10W放大器;
4、支持左右声道平衡调节,音量调节,有以太网口地方即可接入，支持跨网段和跨路由。
5、有以太网口地方即可接入，支持自动获取IP地址
规格参数
Ø 电源，功耗:AC220V≤25
Ø 网络通讯协议:TCP、UDP、ARP、ICMP、IGMP
Ø 网络芯片速率:10/100Mbps
Ø 音频编码:MP2/MP3/PCM/ADPCM
Ø 音频采样,位率 :8KHz～44.1KHz,16bit,8kbps-320kbps
Ø 输出功率: 2X10W
Ø 信噪比，频响: ≥90dB  20Hz-20KHz
Ø 网络声音延迟:广播延迟≤100ms
Ø 音频接口： 1路线路输入，1路线路输出
Ø 其他接口：1个RJ45控制面板接口
Ø 尺寸:160X150X250mm

IP网络适配器IP-AG13

功能介绍
1、标配2个10/100M RJ45网络交换机接口，支持局域网与广域网；
2、支持DHCP自动获取IP地址；
3、一个双声道线路输入接口、一个话筒输入接口，自带2*10W功放，能外接定阻音箱；
4、能脱离网络独立运行，如应用在多媒体教室中，既可作为广播的终端机，也能当作多媒体教室的功放音箱使用，终端机自动切换到广播状态，广播完毕后，又可作为多媒体教室教学使用
5、音频文件支持MP3,WMA,OGG等格式，广播最高可位速率：192K/S(44.1,16)，音频硬解码；
6、具有3级信号优先功能，网络报警为最高优先级，网络音频播放完自动回复本地播放状态
注:可选配拾音器、模拟广播备份模块（当网络广播出现故障时，终端机自动切换到模拟广播。）
7、支持协议 TCP/IP、UPP，IGMP（组播）
规格参数
Ø 音频模式 16位立体声CD音质
Ø 信 噪 比 >90Db
Ø 频率响应 20Hz—20KHz
Ø 输出阻抗 8欧
Ø 电源电压 DC24/50W
Ø 功率输出 2*10W

数字调谐器 AG-2312

设有485通讯接口，支持广播控制主机控制；采用石英锁相环路频率合成器式调节回路，接收频率精确稳定，设有高亮度动态VFD荧光显示，清晰醒眼；支持调频、调幅（FM/AM）立体声二波段接收选择，电台频率记忆存储可达99个；两组接收天线输入：AM接收天线输入，FM接收天线70Ω输入；具有电台频率自搜索存储功能，且有断电记忆功能；2路音频信号左右声道输出，输出频响范围为20~20KHz；设有轻触式按键操作，可直接输入频率电台播放； 2U标准机箱设计，铝合金面板，美观实用。箱体尺寸485*88*340mm，电源功耗为15W

CD播放器 AG-2217

采用进口数码机芯，具有超强电子抗震功能，设有高亮度动态VFD荧光显示，清晰醒眼；支持CD, VCD,DVD, MP3音频格式，可外接USB盘播放MP3音乐，2路音频信号左右声道输出，输出频响范围为20~20KHz，设有轻触式按键操作，可选择单曲播放、全部播放、单曲循环、全部循环、停止播放等功能；配有遥控控制； 2U标准机箱设计，铝合金面板，美观实用。箱体尺寸485*88*340mm，电源功耗为15W
产品用途
■ 机柜式需手动控制的CD播放设备；
■ 为广播系统提供音源。
产品特点
■ 标准机柜式设计（2U），考究的工艺，尽显高档气质；
■ 高亮度动态VFD荧光显示，清晰醒目，微电脑控制，轻触式按键操作；
■ 可播放CD/MP3格式碟片，采用进口数码机芯，系统+ESS解码方案，超强纠错功能；
■ 2路音频信号左右声道（L /R）输出；

无线话筒 xls24sm58

规格说明：U段，手持，频点可调，自动搜频；KCX被广泛应用在讲演厅、会议厅、教堂和户外流动；演出场合。KCX288/PG58包含的组件有：无线接收机和PG58话筒头。无线接收机：可以、快速地进行无线设置具有如“自动选择频率”和“自动发射机设置”等功能，为忙碌的表演者提供了最理想的无线设置。自动、发射机设置；自动选择频率；在18MHz带宽中有90个可选频率；1/4波长天线；微处理器——分集接收控制；通道显示LED；XLR和1/4英寸输出；类型：动圈（移动线圈）；频率响应：50至15000Hz；拾音模式：单向（心形），对话筒轴旋转对称，频率、均衡；灵敏度（1KHz，开路电压）：-54.5dBV/Pa（1.85mV），1Pa=9；4dB声压级；可以轻松实现无线化并提供具有专业水准的音质。八个易于使用的软件套装中还提供了独具特色的设置功能。经久耐用的构造、带有12个兼容系统（多频带）且配有便携包，KCX是那些工作繁忙而又不想为演出过度操心的表演者必备的完美系统。KCX无线系统采用舒尔专利的音频参考压缩扩展技术，可以产生极其清晰的声音，超越了传统无线技术的限制

专业鹅颈话筒 PRO 49Q Audio-technica

技术特点
采用可直接插入的XLRM 3pin 快速接头设计。
幻象电源专用，DC9—25V之间自动调整。
双鹅颈的设计，可自由调整角度。适用于演讲、摄录影或会议系统等需细部设置话筒的场合。
电源模组直接装在音头的下方，虽为CANON插座，仍具有非常细长的造型设计。
窗体底端
PRO 49Q 技术指标
元件
静电型电容式话筒
指向性
单一指向性
频率响应
70-16,000 Hz
开路灵敏度
-37 dB (14.1 mV) re 1V at 1 Pa
阻抗
100 ohms
最大输入声压级
134 dB SPL, 1 kHz at 1% T.H.D.
动态范围 (典型值)
106 dB, 1 kHz at Max SPL
信噪比
66 dB, 1 kHz at 1 Pa
幻像电源
DC9-25V, 2 mA typical
重量
80g
尺寸
12.0mm X 332.0mm (音头直径 X 长度)
输出端子
内置三针XLRM卡农公头
标配
AT8146 防风绵

调音台 EPM12

12路话筒线路输入：2组立体声,立体声输出技术规格;频率响应话筒/线路输入到任何输出端20Hz-20kHz ±0.5dB总谐波失真和噪声30dBu 输入到混音，话筒增益 30dB<0.007%话筒输入的等效输入噪声22Hz-22kHz 不加权-128dBu (信源内阻150Ω)母线噪声20Hz-20kHz 宽带线路输入终端负载为150Ω，RMS(有效值)测量混音推在下面，最大混音电平<-85dBu通道之间串音通道哑音>96dB推子位置(标记+10)>96dB辅助发送端口>86dB输入和输出阻抗话筒输入2.4kΩ线路输入11kΩ立体声输入100kΩ输出75Ω输入和输出电平话筒/线路的最大输入电平为+17dBu线路的最大输入电平为+30dBu立体声最大输入电平+30dBu最大混音输出电平为+20dBu耳机最大输出电平为300mw/200ΩEQ(单声道输入)HF(高频)12kHz,±15dB，搁架式MF(中频)140Hz-3kHz，±15dB，Q=1.5LF(低频)80Hz，±15dB，搁架式输出电平表L 和 R 混音输出电平表为 10 段 LED 指示灯工作条件温度范围-10℃ 〜 +30℃相对湿度0% 〜 80%供电集成轻型开关电源交流输入：85V-270V，50/60Hz小于20W

十六位电源时序器 AG-2306

设有485通讯接口，支持广播控制主机控制；采用数字化技术，可控制电源按顺序开启/关闭，保护电网不受冲击，设有安全锁供手动紧急控制；最大支持~220V/6000W功率输入，分为 16路美式电源接口输出，每路接口可承受~220V/3000W功率输出；设有1路紧急接口输入，方便与其他设备连接使用。2U标准机箱设计，铝合金面板，美观实用。箱体尺寸485*88*340mm，电源功耗为15W
产品用途
■ 为广播系统其它设备提供电源供电，并可结合系统主机进行电源上、断电管理的设备。
产品特点
■ 标准机柜式设计（2U），考究的工艺，尽显高档气质；
■ 16路电源输出，每路输出AC220V(10A)， 电源插口总容量达 6KVA；
■ 设有电子锁开关，可手动控制16个电源上断电；也可与定时器、智能控制器相连接，实现自动控制；
■ 16路电源插座依次间隔1秒打开；

纯后级广播功放 PA-1000H

采用先进高效功率放大电路，强劲的功率输出，超强负责能力，设有1音频输入，音量可独立调节， 电压输出为70V/100V，定阻输出为4-16Ω，输出功率为1000W，输出频响范围为100~16KHz；设备设有异常工作保护警告功能，当输入信号过大、负载过重、温度过高、线路短路时，对应的指示灯提示，有极高的可靠性。 3U标准机箱设计，铝合金面板，美观实用。箱体尺寸485*132*464mm，电源功耗为1700W
产品用途
■ 单通道中等功率的纯后级功率放大器；
■ 为广播系统提供区域功率放大，适用于大、中型区域范围的广播扩声。
产品特点
■ 标准机柜式设计（3U），人性化的设计，考究的工艺，尽显高档气质；
■ 1通道LINE平衡×LR输入，1通道LINE平衡×LR级联输出；
■ 面板带音量调节旋钮；
■ 产品具有良好的短路、过载、过热等自我保护；
■ 2种功率输出方式：定压输出100V、70V和定阻输出4～16Ω。

壁挂音箱 CS-619

产品特点：100V输入灵敏度为92dB，10W输出功率，频响范围为150-1500Hz,采用6.5寸喇叭，ABS塑料外壳,外部尺寸为350*240*100mm，重量为1.7Kg。

全天候防水音柱 CS-555

功率60W额定电压100V 全天候户外音柱声音通透亮丽,其外壳是由铝镁合金制成,可抵挡日照雨淋、风沙雪雨,适合在户内、户外长期使用

设备机柜

标准:符合ANSI/EIA RS-310-D、IEC297-2、DIN41491; PART1、DIN41494; PART7、 GB/T3047.2- 92标准;兼容ETSI标准.特点:型材焊接框架结构,框架强度高;内部安装空间极大；外观高贵典雅，工艺精湛、尺寸精密，媲美国际最高档网络服务器机柜，彰显优质机房工程形象；高通风率平板六角网孔前门和双开平板六角网孔后门，一揽子解决机械保护、通风散热、外部观察机器运行状态三方面的使用问题；可方便地安装图腾机柜集中配电单元（专利）；前后门配月光锁;齐全的可选配件。承载:静载承重达1000KG（带支架）
防护等级:IP20主要材料:SPCC优质冷扎钢板制作；厚度：方孔条2.0mm，脚轮托盘2.0mm，骨架和安装梁1.5mm，其他1.2mm;表面处理:方孔条和安装梁镀蓝锌；其余脱脂、磷化、静电喷塑

容量
(U)
宽度(不带侧门)
(mm)
深度
(mm)
高度（含脚轮高）
(mm)
包装尺寸
W*D*H
体积
(CBM)
22
600
600
1119
670*670*1120
0.5028
800
670*870*1120
0.6528
1000
670*1070*1120
0.8029
27
600
600
1344
670*670*1370
0.6150
800
670*870*1370
0.7986
1000
670*1070*1370
0.9822
32
600
600
1569
670*670*1570
0.7048
800
670*870*1570
0.9152
1000
670*1070*1570
1.1255
37
600
600
1794
670*670*1795
0.8058
800
670*870*1795
1.0463
1000
670*1070*1795
1.2868
42
600
600
2019
670*670*2020
0.9068
800
670*870*2020
1.1775
1000
670*1070*2020
1.4481
1200
670*1270*2020
1.7188
800
600
870*670*2020
1.1775
800
870*870*2020
1.5289
1000
870*1070*2020
1.8804
47
600
600
2244
670*670*2240
1.0055
800
670*870*2240
1.3057
1000
670*1070*2240
1.6059
机柜颜色:
RAL9004
RAL7035
黑色
浅灰色
