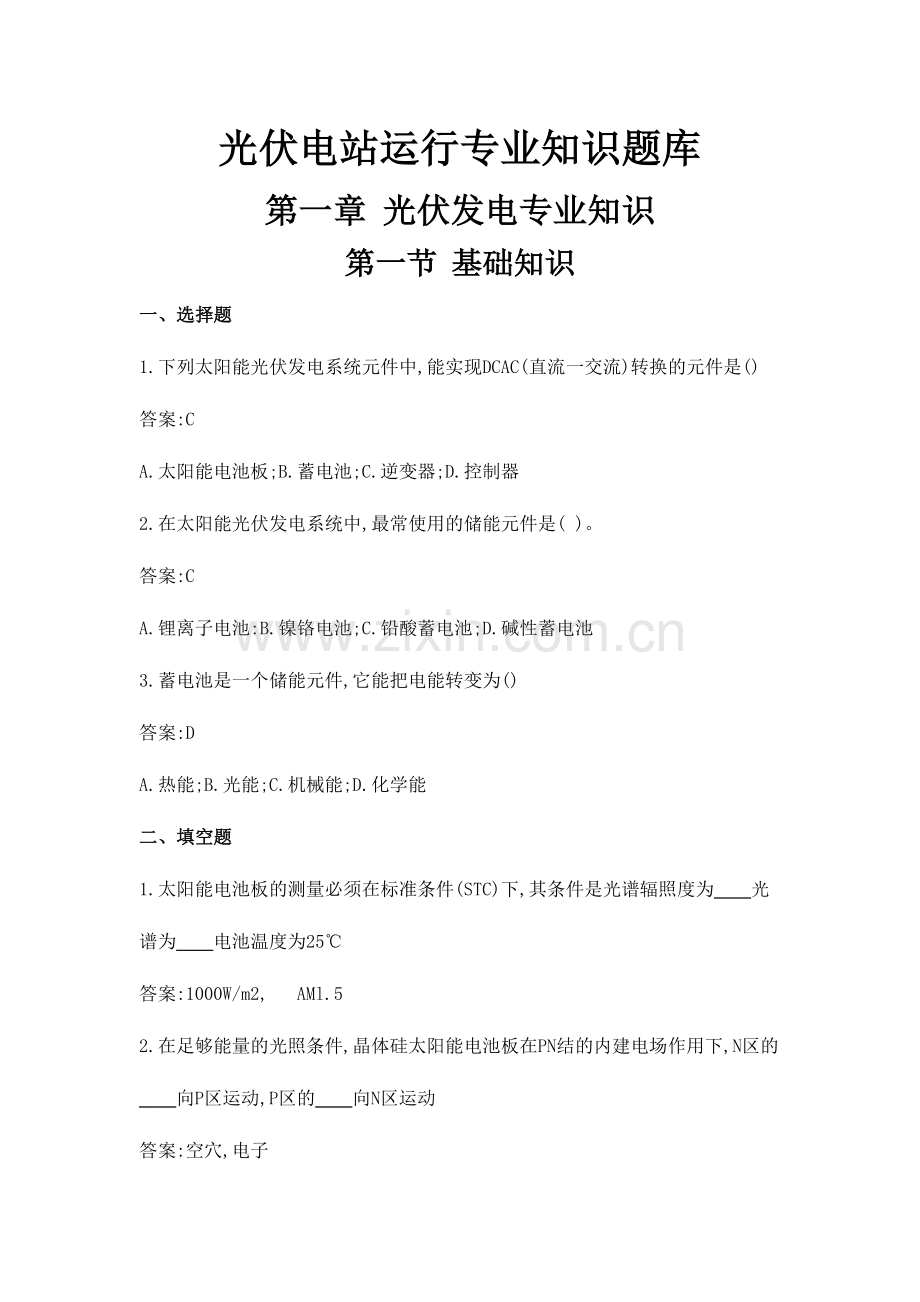

光伏电站运行专业知识题库
第一章 光伏发电专业知识
第一节 基础知识
一、选择题
1.下列太阳能光伏发电系统元件中,能实现DCAC(直流一交流)转换的元件是()
答案:C
A.太阳能电池板;B.蓄电池;C.逆变器;D.控制器
2.在太阳能光伏发电系统中,最常使用的储能元件是( )。
答案:C
A.锂离子电池:B.镍铬电池;C.铅酸蓄电池;D.碱性蓄电池
3.蓄电池是一个储能元件,它能把电能转变为()
答案:D
A.热能;B.光能;C.机械能;D.化学能
二、填空题
1.太阳能电池板的测量必须在标准条件(STC)下,其条件是光谱辐照度为____光谱为____电池温度为25℃
答案:1000W/m2, AMl.5
2.在足够能量的光照条件,晶体硅太阳能电池板在PN结的内建电场作用下,N区的____向P区运动,P区的____向N区运动
答案:空穴,电子

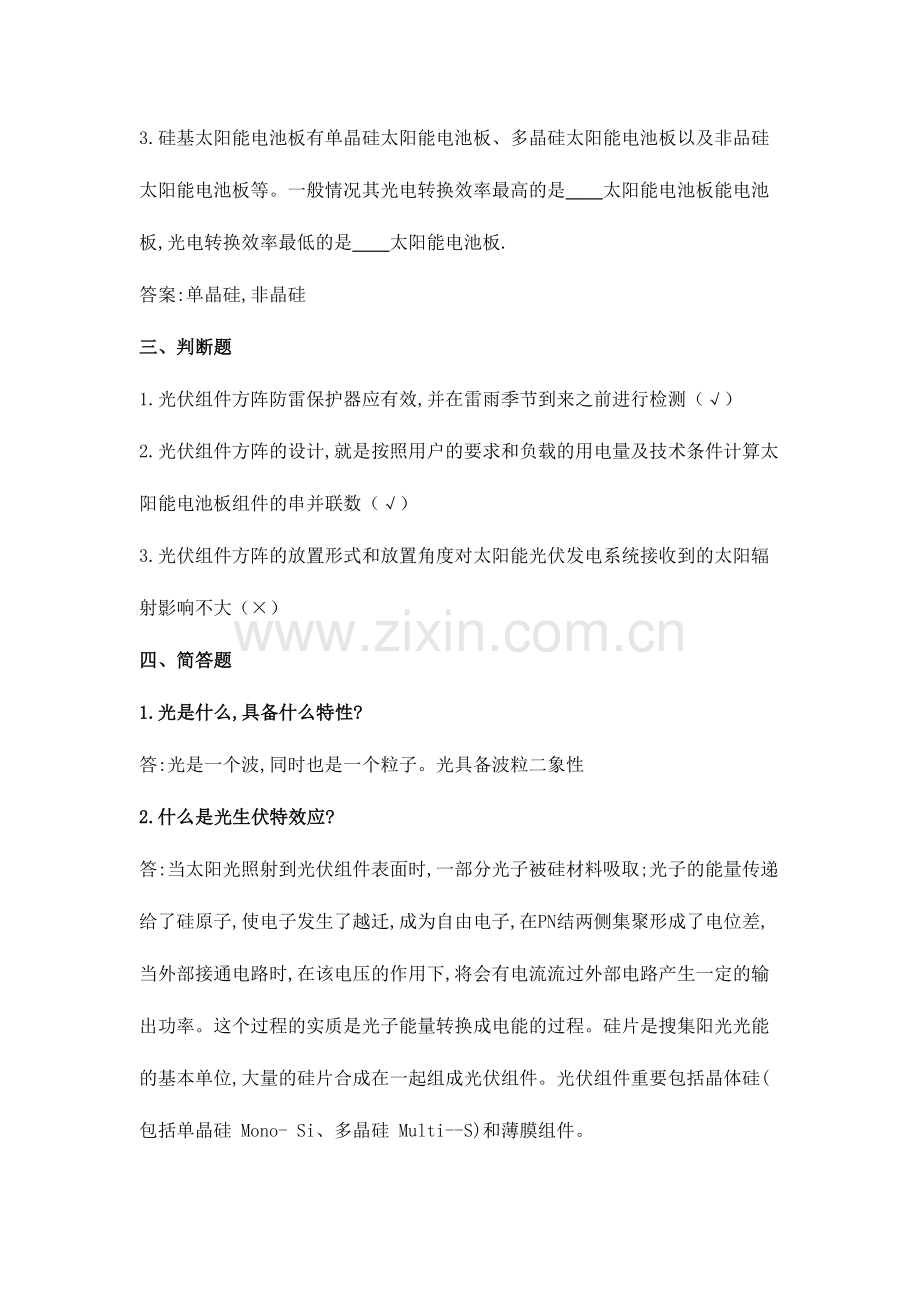

3.硅基太阳能电池板有单晶硅太阳能电池板、多晶硅太阳能电池板以及非品硅太阳能电池板等。一般情况其光电转换效率最高的是____太阳能电池板能电池板,光电转换效率最低的是____太阳能电池板.
答案:单晶硅,非晶硅
三、判断题
1.光伏组件方阵防雷保护器应有效,并在雷雨季节到来之前进行检测（√）
2.光伏组件方阵的设计,就是按照用户的要求和负载的用电量及技术条件计算太阳能电池板组件的串并联数（√）
3.光伏组件方阵的放置形式和放置角度对太阳能光伏发电系统接收到的太阳辐射影响不大（×）
四、简答题
1.光是什么,具备什么特性?
答:光是一个波,同时也是一个粒子。光具备波粒二象性
2.什么是光生伏特效应?
答:当太阳光照射到光伏组件表面时,一部分光子被硅材料吸取;光子的能量传递给了硅原子,使电子发生了越迁,成为自由电子,在PN结两侧集聚形成了电位差,当外部接通电路时,在该电压的作用下,将会有电流流过外部电路产生一定的输出功率。这个过程的实质是光子能量转换成电能的过程。硅片是搜集阳光光能的基本单位,大量的硅片合成在一起组成光伏组件。光伏组件重要包括晶体硅(包括单晶硅 Mono- Si、多晶硅 Multi--S)和薄膜组件。
3.什么是总辐射?
答:水平表面在2π立体角内所接收到的太阳直接辐射和散射辐射之和。
4.什么是直接辐射?
答:从日面及其周围一小立体角内发出的辐射。
5.什么是法向直接辐射?
答:与太阳光线垂直的平面上接收到的直接辐射
6.什么是散射辐射?
答:太阳辐射通过大气散射或云的反射,从天空2π立体角以短波形式向下抵达地面的辐射
7.什么是辐射能?
答:以辐射形式发射、传输或接收的能量。
8.什么室辐射通量？
答:在单位时间内,由辐射体表面的一定面积上发出的,或通过一定接收截面的射能,称为辐射通量,其单位为W或kW
9什么是辅照度?
答:照射到面元上的辐射通量与该面元面积之比,单位为W/m2
10.什么是直射辐照度?
答:照射到单位面积上的,来自天空太阳圆盘及其周围对照射点所张开的半圆锥角为8°的辐射通量
11.什么是法向直射辐照度?
答:直接辐射在与射束垂直的平面上的辐照度。
12.什么是散射辐照度?
答:除去直射辐照度的贡献外,来自整个天空并照射到单位面积上的辐射通量
13.什么是总辐照度?
答:入射于水平表面单位面积上的所有太阳辐射通量,又称总辐照单位为W/m2
14.什么是总辐照量?
答:在给定期间段内总辐射辐照度的积分总量,单位为J/m2
15.什么是日照时数?
答:太阻直接幅射辐照度不小于或等于120W/m3时段的总和,又称实盟
16.什么是可照时数?
答:在无任何速藏条件下,太阳中心从某地东方地平线到进入西方地平线，其光线照射到地面所经历的时间
17。什么是数值天气预报?
答：依照大气实际情况，在一定的初值和边值条件下，通过大型计算机做数值计算，求解描写天气演变过程的流体力学和热力学方程组，预测将来一定期段的大气运动状态和天气现象的措施。
18。什么是太阳高度角?
答：太阳光线与观测点处水平面的夹角，称为该观测点的太阳高度角

第二节 光伏组件
一、选择题
太阳能电池板是利用半导体()的半导体元件。
答案:C
A。光热效应；B。热电效应；C。光生伏特效应；D。热斑效应
2。太阳能电池最大输出功率与太阳光入射功率的比值称为()
答案:B
A。填充因子；B。转换效率；C。光谱响应；D。串联电阻
3.在太阳能电池板的外电路接上负载后，负载中便有电流通过，该电流称为太阳能电池板的()
答案:C
A。短路电流；B。开路电流；C。工作电流；D。最大电流
4。太阳能光伏发电的最核心元件是()
答案:C
A。控制器；B。逆变器：C。太阳能电池板；D。蓄电池
5. 使用金属边框的光伏组件，边框和支架应结合良好，二者之间接触电阻应为()
答案:D
A。不小于4；B。小于4Q；C。等于4Q；D。小于或等于4
6. 在无阴影遮挡条件下工作时，当太阳辐射照度为500W/m2以上，风速小于2m/s的条件下，同一光伏组件外表面(电池正上方区域)温度差异应为()
答案:B
A.不小于20℃;B.小于20℃:C.等于20℃;D.小于或等于20℃
7.太阳能光伏发电系统中,太阳能电池板组件表面被污物遮盖,会影响整下太阳能电池板方阵所发出的电力,从而产生()
答案:D
A.霍尔效应:B孤岛效应:C.充电效应:D.热斑效应
8安装太阳能电池板方阵时要进行太阳能电池板方阵测试,其测试条件是太阳总辐照度不低于()
答案D
A 400mW/ cm': B 500m W/cm': C 600m W/cm': D 700m W/cm
9. 光伏组件应在辐照度低于()的情况下清洁光伏组件,不宜使用与组件温差较大的液体清洗组件
答案:C
A300W/㎡；B.350W/㎡；C.200W/㎡
10.使用直流钳形电流表在太阳辐射强度基本一致的条件下测量接入同直流汇流箱光伏组件串的输入电流,其偏差应()
答案:D
A.不小于5%:B小于5%;C.等于5%;D.不超出5%
二、填空题
1.光伏组件应在辐照度低于____的情况下清洁光伏组件,不宜使用与组件____较大的液体清洗组件
答案:200W/m2,温差
2,严禁在风力不小于____大雨或____的气象条件下清洗光伏
答案:4级,大雪
3.太阳能电池板方阵分为____式和____式两大类
答案:平板,聚光
4.太阳能电池板组件为了取得更高的工作电压,能够把电池组件____起来,为了取得更大的输出电流,能够将组件____使用
答案:串联,并联
5. 太阳能电池板组件的工作寿命与封装的____和____有很大的关系
答案:材料,工艺
三、判断题
1。使用金属边框的光伏组件，边框能够不接地。(×)
2。支架表面的防腐涂层，不应出现开裂和脱落现象，否则应及时补刷。(√)
3。在制作多晶硅太阳能电池时，将作为原料的高纯硅不提纯成单晶而是将其熔化后浇铸成正方形的硅锭。(√)
4。对光伏组件进行检查、清洗、保养、维修时所采取的机具设备必须牢靠，操作灵活以便，安全可靠，并应有预防撞击和损伤光伏构件的措施。(√)
5。光伏组件的密封胶能够有脱胶、开裂、起泡等不良现象，密封胶条不应发生脱落或损坏。(×)
6。光伏组件上的带电警告标识不得丢失。(√)
7。支架表面的防腐涂层，出现开裂和脱落现象时，不用补刷。(×)
四、简答题
1。什么是光伏组件?
答：光伏组件是指具备封装及内部连接的、能单独提供直流电、不可分割的最小太阳能电池组合装置，又称为太阳能电池组件
2。什么是光伏组件串?
答：在光伏发电系统中，将若干个光伏组件串联后，形成具备一定直流输出电压的电路单元，简称组件串或组串。
3。什么是光伏组件方阵?
答：将若干个光伏组件在机械和电气上按一定方式组装在一起，并且有固定支撑结构的直流发电单元，又称为光伏阵列
4。什么是光伏组件支架?
答：光伏发电系统中为了摆放、安装、固定光伏组件而设计的专用支架，简称支架
5。什么是单晶硅光伏组件?
答：单晶硅光伏组件，是以路纯的单晶硅棒为原料的光伏组件
6。什么是多品硅光伏组件?
答：多晶硅光伏组件是由多晶硅高效太阳能电池片按照不一样的串，并排列而组成的太阳能组件，由EVA胶膜、钢化玻璃、轻质电镀铝合金等
7。什么是光伏组件的衰减率?
答：衰减率是指每通过一个波动周期，被调量波动幅值减少的百分数也就是同方向的两个相邻波的前一个波幅与后一个波幅之差与前一个波幅的
8.什么是光伏组件的隐裂?
答：隐裂是电池片的缺陷。因为晶体结构的自身特性，晶硅电池片十分轻易发生破裂。晶体硅组件生产的工艺流程长，许多步骤都也许导致电池片隐裂，隐裂产生的本质原因，可归纳为在硅片上产生了机械应力或热应力
9。什么是光伏组件的方位角?
答：光伏组件的方位角是指光伏组件平面的法线在水平面的投影与正南方向的夹角
10。什么是光伏组件的倾斜角?
答：光伏组件的倾斜角是指光伏组件平面与水平面的夹角。
11。什么是固定支架?
答：光伏组件方阵的方位角和倾斜角都不随太阳移动轨迹而发生变化的支架。
12。什么是跟踪支架?
答：光伏组件方阵的方位角和倾斜角最少有一个随太阳移动轨迹而发生变化的支架
13.什么是光伏组件的转换效率?
答：光伏组件的转换效率是指受光照的光伏组件输出的最大功率与入射到该光伏组件上的所有辐射功率的百分比
14。什么是光伏组件的热斑效应?
答：在一定条件下，一串联支路中被遮蔽的光伏组件，将被当做负载消耗其他光伏组件所产生的能量，被遮蔽的光伏组件内阻增大发热，这就是热斑效应
15。光伏组件热斑效应的危害
答：热斑效应会使光伏组件所产生的部分能量被遮蔽的光伏组件所消耗，从而导致光伏组件功率衰减失效甚至直接将光伏组件烧毁报废。热斑效应会引起所在光伏组串回路的电压减少，回路电压减少会导致光伏组串功率减少，逆变器提前退网，直接影响发电量。
16。可调式光伏支架的调整需要注意什么?
答：(1)可调式光伏支架应按照设计要求的时间调整到适宜的倾斜角。
(2)调整时应迟缓，光伏组件应平稳，防止损坏光伏组件和与组件相连接的电缆设备
(3)严禁在风力不小于4级、大雨或大雪的气象条件下调整可调支架
17。光伏组件应怎样退出运行?
答：光伏组件需退出运行时，先断开该光伏组件串对应支路的直流熔断器或断路器，然后再断开对应光伏组件的插头。
18。简述光伏组件中防反充二极管的作用。
答：光伏组件防反充二极管作用是防止因为光伏组件方阵在阴雨和夜晚不发电或出现短路故障时，逆变器等设备给光伏组件反向的电流作用
19光伏组件投运前应具备哪些重要条件?
答：(1)光伏组件安装应符合设计，规范要求
(2)光伏组件按照电压、电流参数进行分类和组串。
(3)光伏组件的外观及接线盒、插头不应有损坏
(4)光伏组件间接地及与光伏组件方阵接地系统的连接牢靠可靠光伏组件的接地电阻应符合设计要求
(5)光优组件的数量及串，并联方式符合设计要求
(6)光伏组件串与外接电缆连接可靠。
(7)光伏支架材质、基础、埋设部件安装应符合设计、规范要求。
(8)光伏组件完好、表面清洁。
(9)相同测试条件下的相同光伏组件串之间间的开路电压偏差不为但最大偏差不应超出5V
(10)光伏组件正、负极线路绝缘电阻符合要求，无接地情况
(11)光优组件各个支路接线牢靠，无松动现象，对地电压正常，划现反接、漏接情况，无接地情况。
(12)光伏组件与汇流箱连接的通信模块等装置正常，无接地情况
(13)上级汇流箱均能正常工作，无异常情况。
20。怎样投运光伏组件?
答：(1)依次将每路光伏组件串的插头连接起来。
(2)依次合上各光伏组件串到汇流箱各支路的直流熔断器或断路器
(3)在汇流箱监测单元上查看各支路电压、电流等数据是否正常
(4)若出现异常现象，将该支路直流熔断器或断路器断开进行检查电压，电流等数据正常，合上汇流箱输出直流断路器或直流熔断器
21。光伏组件运行的基本要求有哪些?
答：(1)光伏组件封装面应完好无损，表面应洁净无污浊
(2) 光伏组件引出线及接线盒应完好。
(3)光伏组件插头接触良好，满足防水要求，并绑扎整洁
(4)使用金属边框的光伏组件，边框应牢靠接地
(5)光伏组件的铭牌应清楚、固定牢靠
(6)光伏发电单元应在明显位置标示编号
(7)光伏组件表面的防腐涂层不应出现开裂和脱落现象，所有的螺焊缝和支架连接牢靠可靠
(8)光伏组件接地牢靠可靠
22。光伏组件检修维护项目有哪些?
答：(1)检查光伏组件安装是否松动，对压块进行紧固。
(2)检查光伏组件封装是否完好，背面引出线密封是否良好。
(3)检查光伏组件与光伏组件、光伏组件与电缆之间的连接是否牢靠绝缘包扎是否可靠
(4)检查光伏组件玻璃有无裂纹，背板是否完整有无起包现象，电池片颜色是否一致，有无明显的变化
(5)更换组件边缘或任何电路之间有连通通道气泡的光伏组件。
(6)更换接线盒变形或烧毁、接线端子无法良好连接的光伏组件
(7)更换变形、不能与支架良好固定的光伏组件
(8)更换烧毁的插头
(9)重新粘贴掉落的光伏组件警告标识、铭牌。
(10)对于严重损坏的光伏组件，如出现玻璃破碎、背板灼焦、明显的颜色变化、网状隐裂、EVA脱层、焊带脱裂、硅胶有气泡等情况，应进行更换，所更换组件应为相同规格参数。
(11)在太阳辐照强度基本一致的条件下，测量接入同一个汇流箱的各光伏组件串的输入电流，其偏差应不超出6%，假如偏差过大，将偏差较大的光伏组件串断开，依次对每块光伏组件进行检查更换
(12)在太阳辐照强度基本一致的条件下，测量接入同一个汇流箱的各光伏组件串的开路电压，其偏差应不超出5%，假如偏差过大，将偏差较大的光伏组件串断开，依次对每块光伏组件进行检查更换。
23。什么情况下应当及时更换光伏组件?
答：(1)光伏组件存在玻璃破碎、背板灼焦、明显的颜色变化
(2)光伏组件中存在与组件边缘或任何电路之间形成连通通道的气泡
(3)光伏组件接线盒变形、扭曲、开裂或烧毁，接线端子无法良好连接
24。光伏组件维护有哪些注意事项?
答：(1)严禁触摸光伏组件的金属带电部位
(2)严禁在雨中进行光伏组件的连线及更换工作。
(3)严禁敲打、振动光伏组件
(4)光伏组件的更换优先考虑选择同型号、同规格的光伏组件进行
25。光伏组件在检修后的验收内容有哪些?
答：(1)查对光伏组件设备、系统的变动情况
(2)暂时设施已拆除，光伏组件铭牌、警示牌牢靠，工作现场整洁。
(3)光伏组件压块及螺栓牢靠、可靠
(4)光伏组件无破碎、背板灼焦等情况
(5)光伏组件边缘或任何电路之间未出既有连通通道的气泡
(6)光伏组件接线盒无变形、烧毁情况。
(7)光伏组件插头无烧毁情况，接触良好可靠。
(8)同一光伏组件外表面(电池正上方区域)温度差异未出现不小于20℃的情况
(9)同等条件下，接入同一个汇流箱的各光伏组件串的输入电流偏差不超出6%
(10)监控系统中所有汇流箱支路电流正常，无0值或者死数
26。光伏支架的维护应符合哪些要求?
答：(1)所有螺栓、焊缝和支架连接应牢靠可靠。
(3) 支架表面的防腐涂层，不应出现开裂和脱落现象，否则应及时补刷。
(3)光伏支架的接地应良好可靠，光伏支架应进行两点可靠接地。
(4)光伏支架不应产生生不均匀沉降
五、论述题
1。光伏组件的巡检周期有何要求?
答：(1)应依照汇流箱的数据显示，对出现异常情况的光伏组件串进行及时巡检
(2)每个月应对光伏组件的表面清洁情况进行了一次巡检
(3)每三个月应对光伏组件和光伏支架进行一次全面的巡检。
(4)每六个月应对光伏组件和光伏支架的接地系统进行全面的巡检。
2。光伏组件的清洁维护有何要求?
答：(1)光伏组件的表面应保持清洁
(2)光伏组件定期清扫时间应依照光伏组件表面的清洁情况确定，需参考本地的风沙情况
(3)光伏组件表面有鸟粪、树叶、生活垃圾及南向杂草等对光伏组件导致遮挡时，应及时清理
(4)当积雪覆盖光伏组件时，应及时进行清理，积雪融化后应及时清理光伏组件表面的污垢。
3。清洁光伏组件时的注意事项?
答：(1)应使用柔软洁净的布料擦拭光伏组件，严禁使用腐蚀性溶剂或用硬物擦拭光伏组件。
(2)不宜使用与组件温差较大的液体清洁光伏组件
(3)不宜在有碍运行维护人员人身安全的情况下清洁光伏组件
(4)严禁在风力不小于4级、大雨或大雪的气象条件下清洁光伏组件。
(5)特殊地区环境需做针对性的清洁预案。
4。简述光伏组件巡检内容及要求。
答：(1)光伏组件边框不应有变形。
(2)光伏组件玻璃不应有破损
(3)光伏组件不应有气泡、EVA脱层、水汽、明显色变
(4)光伏组件背板不应有划伤、开胶、鼓包、气泡等现象
(5)光伏组件接线盒塑料不应出现变形、扭曲、开裂、老化及烧毁等
(6)光伏组件导线连接应牢靠，导线不应出现破损
(7)光伏组件导线管不应有破损
(8)光伏组件铭牌应平整，字体清楚可见
(9)光伏组件上的带电警告标识不得缺失。
(10)光伏组件电池片不应有破损、热斑等。
(11)金属边框的光伏组件，边框必须牢靠接地，边框和支架应结合
(12)光伏组件方阵整体不应有变形、错位、松动现象
(13)光伏支架受力构件、连接构件和连接螺栓不应损坏、松动、生锈，焊缝不应开焊
(14)光伏支架金属材料不应有剥落、锈蚀现象
(15)采取预制基座安装的光伏组件方阵，预制基座应保持平稳、整洁不得移动
(16)光伏支架等电位连接线应连接良好，不应有松动、锈蚀现象。
(17)光伏组件方阵应可靠接地。
5。光伏组件运行分析内容及要求有哪些?
答：(1)光伏组件的运行分析包括发电量、组件完好率、各光伏组件串的输出电流及电压
(2)光伏组件的运行参数宜采取光伏组件FU特性测试仪进行测试，依照同等测试条件下各个支路的数据偏差，进行故障判断
(3)光伏组件运行分析应结合光资源情况、设备参数、运行统计、设备巡回检查等情况，对光伏组件运行指标及材料消耗等进行综合分析
(4)光伏组件发生影响安全经济运行的原因和问题时，要进行专题分析，提出改进措施。
(5)依照光伏组件的运行分析情况，储备充足的备品备件
(6)若光伏电站有多个不一样类型或厂家的光伏组件，应对各光伏组件的各项参数进行对比分析
(7)光伏组件的运行分析宜每个月进行一次
6。光伏组件的重要种类有哪些?
答：(1)单晶硅。单晶硅光伏组f件的光电转换效率为15%左右，最高的达成24%，这是所有种类的光伏组件中光电转换效率最高的，但制作成本很大以至于它还不能被广泛和普遍地使用。因为单晶硅一般采取钢化玻璃以及防水树脂进行封装，因此其坚固耐用，使用寿命一般可达，最高可达25年
(2)多晶硅。多晶硅光伏组件的制作工艺与单品硅光伏组件差不多，不过多晶硅光伏组件的光电转换效率则要低不少，其光电转换效率为14%左右。从制作成本上来讲，比单晶硅光伏组件要便宜某些，材料制造简便，节约电耗，总的生产成本较低，因此得到迅速发展。另外，多晶硅光伏组件的使用寿命也比单晶硅光伏组件短。
(3)非晶硅。非晶硅光伏组件与单晶硅和多晶硅光伏组件的制作措施完全不一样，工艺过程大大简化，硅材料消耗极少，电耗更低，它的重要优点是在弱光条件下也能发电。但非晶硅光伏组件存在的重要问题是光电转换效率偏低，国际先进水平为10%左右，且不够稳定，伴随时间的延长，其转换效率会衰减
(4)多元化合物光伏组件。多元化合物光伏组件指不是用单一元素半导体材料制成的光伏组件。各国研究的品种繁多，大多数尚未工业化生产，重要有如下几个
1)硫化镉光伏组件
2)砷化镓光伏组件
3)铜铟硒光伏组件[新型多元带隙梯度Cu(In，Ga)Se2薄膜光伏组件]
7。光伏组件的组成及各部分功效是什么?
答：(1)钢化玻璃：其作用为保护发电主体(如电池片)与透光。
(2)EVA：用来黏结固定钢化玻璃和发电主体(如电池片)
(3)电池片：重要作用就是发电
(4)背板：作用为密封、绝缘、防水
(5)铝合金：保护层压件，起一定的密封、支撑作用
(6)接线盒：保护整个发电系统，起到电流中转站的作用
(7)硅胶：密封作用，用来密封组件与铝合金边框
8.简述单晶硅与多晶硅的材料对比。
答：单晶硅和多晶硅的区分是，当熔融的单质硅凝固时，硅原子以金刚石晶格排列成许多晶核，假如这些品核长成晶面取向相同的晶粒，则形成单晶硅；假如这些晶核长成晶面取向不一样的晶粒，则形成多晶硅。多晶硅与单晶硅的差异重要表目前物理性质方面。例如，在力学性质、电学性质等方面，多品硅均不如单晶硅。多晶硅可作为拉制单晶硅的原料。单晶硅可算得上是世界上最纯净的物质了，一般的半导体元件要求硅的纯度为六个9以上。大规模集成电路对硅的纯度要求更高，其纯度必须达成九个9。目前人们已经能制造出纯度为十二个9的单晶硅.
9.简述单晶硅电池片与多晶硅电池片的生产流程
答：(1)直拉单晶制造法。直拉单品制造法( Czochralski，CZ法)是把原料多硅晶块放入石英坩埚中，在单品炉中加热熔化，再将一根直径只有10m的棒状品种(称籽晶)浸入融液中。在适宜的温度下，融液中的硅原扩会顺着晶种的硅原子排列结构在固液交界面上形成规则的结晶，成为单体把品种微微的旋转向上提升，融液中的硅原子会在前面形成的单品体上继续结
品，并延续其规则的原子排列结构。若整个结品环境稳定，就能够周而复始形成结品，最后形成一根圆柱形的、原子排列整洁的硅单晶晶体，即硅单品择单品硅的生产流程：硅原料(石英砂提纯的多晶硅)一拉晶(原子结程重组)→切片清洗→一单晶硅硅片-单晶硅电池片单品在生产工艺中投料量小，对硅原料要求较高，采取(CZ法直术操作复杂，技术含量高，出产量小，成本高。
(2) 多晶制造法。多品硅的生产流程：硅原料(石英砂提纯至多晶硅）→铸锭切片→清洗多品硅电池片
多晶硅在生产工艺中投料量大，直接进行溶硅铸锭操作简单，对硅原料
要求较低，轻易规模化，出产量大、成本低。
10.简述晶体硅光伏组件生产流程及目标。
答：(1)清洗。清洗的目标是清除硅片表面的机械损伤层。清除表面硅酸钠、氧化物、油污以及金属离子杂质。对硅片的表面进行凹凸面(金字塔绒面)处理，增加光在光伏组件表面的折射次数，利于光伏组件对光的吸取，以达成电池片对太阳能的最大利用率
(2)制绒。制绒的目标是减少光的反射率，提升短路电流(1。)，最后提升电池的光电转换效率
(3)扩散。扩散的目标是在P型晶体硅上进行N型扩散，形成PN结它是半导体元件工作的“心脏”
(4)周围刻蚀。周围刻蚀的目标是将硅片边缘带有的磷清除洁净，预防
(5)去磷硅玻璃。去磷硅玻璃的目标：扩散工艺会在硅片表面形成一层含有磷元素的SO2，称之为磷硅玻璃(PSG)。它会制止硅片对光的吸取，同时又是绝缘的。
(6) PECVD镀减反射膜。 PECVI镀减反射膜的目标：等离子增强型化学气相沉积( Plasma Enhanced Chemical Vapor Deposition， PECVL)是一个化学气相沉积，借助微波或射频等使含有薄膜组成原子的气体电离在局部形成等离子体，而等离子化学活性很强，很轻易发生反应，在基片上沉积出所期望的薄膜。
(7)印刷电极。印刷电极的目标：金属接触，搜集载流子；背面场，经烧结后形成的铝硅合金，提升转换效率
(8)烧结。烧结的目标是干燥硅片上的浆料，燃尽浆料的有机组分，使浆料和硅片形成良好的欧姆接触。
11.简述光伏组件横装与竖装对发电量的影响。
答：(1)目前后排电池板出现遮挡时，横向放置电池板比竖向放置电池板能输出更多功率
(2)未遮挡电池板组串和局部遮挡电池板组串并联在一起会形成多峰不可防止的出现部分功率损失。用多路MPPT分开单独追踪，电池板可输出更多功率
(3)局部遮挡电池组串的最大功率点电压是正常工作电压的2/3甚至1/3，工作电压更宽的逆变器能够输出更多功率。当电池板横向放置时，多路MPPT能使遮挡电池组串与未遮挡电池组串分开追踪太阳光。组串式逆变器因为工作电压范围宽，组串单独追踪太阳光，可最大程度地让电池板输出功率
(4)竖向布置安装以便，横向布置时，最上面的一块组件安装比较困难，影响施工进度；横向安装比竖向安装占地面积大(约多15%)。
12.光伏组件光衰减现象及影响原因有哪些?
答：光伏组件输出功率的衰减一般有两个阶段，初始光致衰减和老化衰减。
(1)初始光致衰减。即光伏组件的输出功率在刚开始使用的最初几天内发生较大幅度的下降，但随即趋于稳定。导致这一现象发生的重要原因是P型(掺硼)晶体硅片中的硼氧复合体减少了少子寿命。通过变化P型掺杂剂，用稼替代硼能有效地减小光致衰减；或者对电池片进行预光照处理，使电池的初始光致衰减发生在组件制造之前，就能将光伏组件的初始光致衰减控制在一个很小的范围之内，同时也提升了组件的输出稳定性
(2)老化衰减。老化衰减是指在长期使用中出现的]极迟缓的功率下降产生的重要原因与电池迟缓衰减有关，也与封装材料的性能退化有关。其中紫外光的照射是导致组件主材性能退化的重要原因。紫外线的长期照射，使得EVA及背板(TPE结构)发生老化黄变现象，导致组件透光率下降，进而引起功率下降
13.光伏支架依照组件倾角变化分为哪几个形式?各有什么特点?
答：光伏支架依照组件倾角变化分为固定式和跟踪式
(1)固定式指的是阵列朝向固定不变，不随太阳位置变化而变化，这种安装方式简单快捷，光伏支架部分的成本较低，但因为光伏组件固定不动不能随阳光的移动而移动，无法确保获取到最大的阳光辐射，因此发电量相对偏低，优点是抗风能力强，安装方式简易，工作可靠，造价低
(2)跟踪式光伏阵列通过对应的机电或液压装置使光伏阵列伴随太阳的高度和方位角的变化而移动，使得在接近全日照过程中太阳光线都与光伏阵列垂直，由此提升光伏阵列的发电能力，与固定式相比，在相同日照条件下，跟踪式光伏阵列效率提升达20%~30%。单轴跟踪式只能围绕一个旋转轴旋转，光伏阵列只能跟踪太阳运行的方位角或者高度角二者之一的变化，双轴跟踪式可沿两个旋转轴运动，能同时跟踪太阳的方位角与高度角的变化，但也存在结构复杂、造价相对较高、维护成本高等问题
14.光伏发电系统中为何要使用最大功率点跟踪算法?
答：光伏组件能够工作在不一样的输出电压，并对应输出不一样的功率。但对应整个输出电压区间，光伏组件只有工作在某一输出电压时t，其输出功率才能达成最大值，因为光伏组件的PU输出特性曲线伴随外部环境的变化而变化，在不一样的光照强度或温度下，光伏组件最大功率点的位置将发生偏移,使最大输出功率及工作点电压都发生变化，依照电路理论，当光伏组件的输出阻抗和负载阻抗相等时，光伏组件能输出最大的功率。由此可见，光伏组件的MPT过程实际上就是使光伏组件输出阻抗相匹配的过程，在实际应用中光伏电池的输出阻抗受环境原因的影响，需要通过控制措施实现对负载阻抗的实时调整，并使其跟踪光伏电池的输出阻抗，以实现光伏电池的MPT控制
15.在光伏电站中有哪些原因会使光伏组件产生热斑效应，热斑效应有什么危害，怎样防止?
答：光伏组件一般安装在地区开阔、阳光充足的地带，在长期使用中难免落上飞鸟、尘土、落叶等遮挡物，这些遮挡物在光伏组件上形成阴影，但组件的其他部分仍处在阳光暴晒之下，这么局部被遮挡的光伏组件就要由未被遮挡的那部分光伏组件来提供负载所需的功率，使该部分光伏组件犹如一个工作在反向偏置下的二极管，其电阻和压降增大，从而消耗功率而导致发热，这就是热斑效应
这种效应会破坏光伏组件，严重的也许使焊点熔化、封装材料破坏，甚至会使整个组件失效，为防光伏组件因为热斑效应而遭受破坏，最佳在光伏组件的正负极间并联一个旁路二极管，以防止光照组件所产生的能量被受屏截的组件所消耗
16。光伏组件基本性能指标和检测措施有哪些?
答：(1)性能测试，在要求光源的光谱、标准光强以及一定的电池温度(25℃)条件下对光伏组件的开路电压、短路电流、最大输出功率、伏安特性曲线等进行测量
(2)电绝缘性测试。以IkV的直流电通过组件底板与引出线，测量绝缘电阻，绝缘电阻要求不小于M，以确保在应用过程中组件边框无漏电现象发生
(3)热循环试验。将组件置于有自动温度控制、内部空气循环的气候室内，使组件在40~85℃之间循环要求次数，并在极端温度下保持要求的时间，监测试验过程中也许产生的短路和断路、外观缺陷、电性能衰减率、绝缘电阻等，以确定组件因为温度重复变化引起的热应变能力
(4)湿热一湿冷试验。将组件置于带有自动温度控制、内部空气循环的气候室内，使组件在一定温度和湿度条件下往复循环，保持一定的恢复时间，监测试验过程中也许产生的短路和断路、外观缺陷、电性能衰减率、绝缘电阻等，以确定组件承受高温高湿和低温低湿的能力
(5)机械载荷试验。在组件表面逐渐加载，监测试验过程中也许产生的
短路和断路、外观缺陷、电性能衰减率、绝缘电阻等，以确定组件承受风雪，冰雪等静态荷载的能力
(6)冰雹试验。以钢球替代冰雹从不一样角度以一定动量撞击组件，检测组件产生的外观缺陷、电性能衰减率，以确定组件抗冰雹撞击的能力
(7)老化试验。老化试验用于检测光伏组件暴露在高湿和高紫外辐照场地时具备有效抗衰减的能力。将组件样品放在65℃，约6.5紫外太阳下辐照，最后测电光特性，看其下降损失。在暴晒老化试验中，电性能下降是不规则的，且与EVA/TPT光的损失不成百分比。
第三节 汇流箱及直流配电柜
一、填空题
1.直流汇流箱不得存在____、____、____、____现象，箱体外表面的____应完整无破损，箱体上的防水锁启闭应灵活。
答案：变形、锈蚀、漏水、积灰，安全警示标识
2.直流汇流箱内接线端子不应出现____、____现象。
答案：松动，锈蚀
二、判断题
1.直流汇流箱内防雷器假如失效，对设备没有影响。(×)
2.直流配电柜不得存在变形，锈蚀漏水、积灰现象，箱体外表面的警示标识应完整无破损，箱体上的防水锁开启应灵活。(√)
3.直流配电柜的直流输入接口与汇流箱的连接应稳定可靠。(√)
4.直流输出母线的正极对地、负极对地的绝缘电阻应小于2MΩ。(√)
5.直流配电柜内的直流断路器动作应灵活，性能应稳定可靠。(√)
6.直流汇流箱内的高压直流熔丝的规格不用符合设计要求。(×)
7.直流输出母线端配备的直流断路器，其分断功效应灵活、可靠。(√)
8.直流配电柜的直流输出与并网主机直流输入处的连接应稳定可靠。(√)
三、简答题
1.什么是光伏汇流箱?
答：将多路小电流光伏阵列直流输出聚集成一路或多路大电流直流输出的装置，其输出可再聚集到下一级同类装置或直接接入逆变器，具备过流、逆流、防雷等保护和监测功效。
2.什么是直流配电柜?
答：用于将多路直流电源进行并联，能将直流电能进行汇总、分派，并且具备保护装置(熔断器、断路器等)、防雷、电压电流监控，远程通信等功效的箱体。
3.汇流箱投运前应具备哪些条件?
答：(1) 汇流箱本体不得存在变形、锈蚀、漏水、积灰现象。
(2) 汇流箱接地牢靠可靠。
(3) 汇流箱电缆孔洞密封良好，无脱落现象。
(4) 汇流箱各个支路接线牢靠，无松动现象。
(5) 汇流箱各支路开路电压、对地电压正常，防雷器接地正常。
(6) 汇流箱输出端线路绝缘电阻符合要求，无接地情况。
(7) 汇流箱上级直流配电柜断路器处在断开状态。
(8) 汇流箱通信已调试完成。
4.简述汇流箱投入运行及退出运行的操作步骤。
答：(1) 汇流箱投入运行操作步骤。
1) 依次合上各光伏组件串到汇流箱各支路正、负极熔断器或断路器。
2) 检查光伏组件串到汇流箱各支路电压、电流显示正常。
3) 合上汇流箱输出端断路器或熔断器，检查汇流箱数据正常。
(2) 汇流箱退出运行操作步骤。
1) 汇流箱退出运行前应确保上级直流配电柜断路器已断开。
2) 断开汇流箱断路器或熔断器，停止汇流箱直流输出。
3) 断开各支路熔断器或断路器，停止支路电流输出。
5.汇流箱调试、运行的安全要求有哪些?
答：(1) 汇流箱调试前应检查汇流箱内元器件完好，连接线无松动。
（2）汇流箱母线的正极对地、负极对地的绝缘电阻应不小于2Mn。
(3) 汇流箱箱体密封良好。
(4) 汇流箱应可靠接地。
(5) 汇流箱防雷模块接地应牢靠可靠，且导通良好。
(6) 汇流箱各支路的极性应正确。
(7) 汇流箱内相同光伏组件串之间的开路电压偏差不应不小于2%，但最大偏差不应超出5V。
(8) 汇流箱各支路的电缆温度正常，无短路、破损和接地情况。
(9) 汇流箱的输出端采取断路器，各支路采取空气断路器或熔断器时，其投、退应按下列步骤执行。
1) 投运先合上光伏组件串各支路的空气断路器或熔断器，后合上汇流箱输出断路器。
2) 退出运行先断开汇流箱输出断路器，后断开光伏组件串各支路的空气断路器或熔断器；
(10) 汇流箱的输出端采取熔断器，各支路采取断路器时，其投、退应按下列步骤执行。
1) 投运。先合上汇流箱输出端熔断器，后合上光伏组件串各支路的断路器。
2) 退出运行。先断开光伏组件串各支路的断路器，后断开汇流箱输出端熔断器。
(11) 汇流箱输岀端和各支路均采取熔断器时，则投、退熔断器前，均应将逆变器解列。
(12) 电缆接引完成后，汇流箱本体的预留孔洞及电缆管口应做好封堵。
6.汇流箱运行的基本要求有哪些?
答：(1) 汇流箱箱体应牢靠、平整，表面应光滑平整，无剥落、锈蚀及裂痕等现象。
(2) 汇流箱标牌、标志、标识应完整清楚。
(3) 汇流箱内各类断路器应便于操作，灵活可靠。
(4) 汇流箱正负极熔断器的耐压值不小于DC1000V。
(5) 汇流箱应配有光伏专用高压防雷器，正、负极都需具备防雷功效。
(6) 具备实时监测功效的汇流箱，应实时监测各个支路电流大小。汇流后电压大小、断路器开关状态、防雷器工作状态等，应配有RS485通信接口，支持 Modbus规约，并且具备串口防雷功效和远程监控功效。
(7) 汇流箱应具备过压保护功效。
(8) 汇流箱应具备防反充(防逆流)功效。
7.汇流箱运行的注意事项有哪些?
答：(1) 未通过专业培训的人员不得进行有关操作。
(2) 汇流箱在运行过程中必须确保机箱门处在关闭状态。
(3) 运行人员在日常值班时应着重关注汇流箱支路电流，确保汇流箱运行工况良好。
(4) 雷雨天气后，运行人员应逐一检查汇流箱防雷器，确保防雷器正工作。
8.汇流箱的巡检内容及要求有哪些?
答：(1) 汇流箱外观整洁无杂物，箱体无损伤，无变形。
(2) 汇流箱箱体标识及内部元件标识完整、清楚正确。
(3) 汇流箱电源回路无短路、接地情况。
(4) 汇流箱接地牢靠可靠，接地线无破损。
(5) 汇流箱防雷、熔断器或断路器等保护元件灵活可靠。
(6) 汇流箱各支路熔断器或断路器接通良好，无过热现象。
(7) 汇流箱监测单元运行显示正常。
(8) 汇流箱电源模块指示正常。
(9) 汇流箱电压、各支路电流监测正常。
(10) 汇流箱告警功效、通信功效正常。
(11) 应依照逆变器或汇流箱的数据显示，对出现异常情况的汇流箱进行及时巡检。
(12) 汇流箱的外观巡检应每个月开展一次。
(13) 汇流箱的装配检查和功效检查应每季度开展一次
9.汇流箱检修、维护的安全要求有哪些?
答：(1) 汇流箱内光伏组件串的电缆接引前，必须确认光伏组件串和逆变器侧都有明显断开点。
(2) 电缆接入汇流箱时线鼻子与电缆相接处必须压紧并套上绝缘护套。
(3) 汇流箱熔断器或断路
