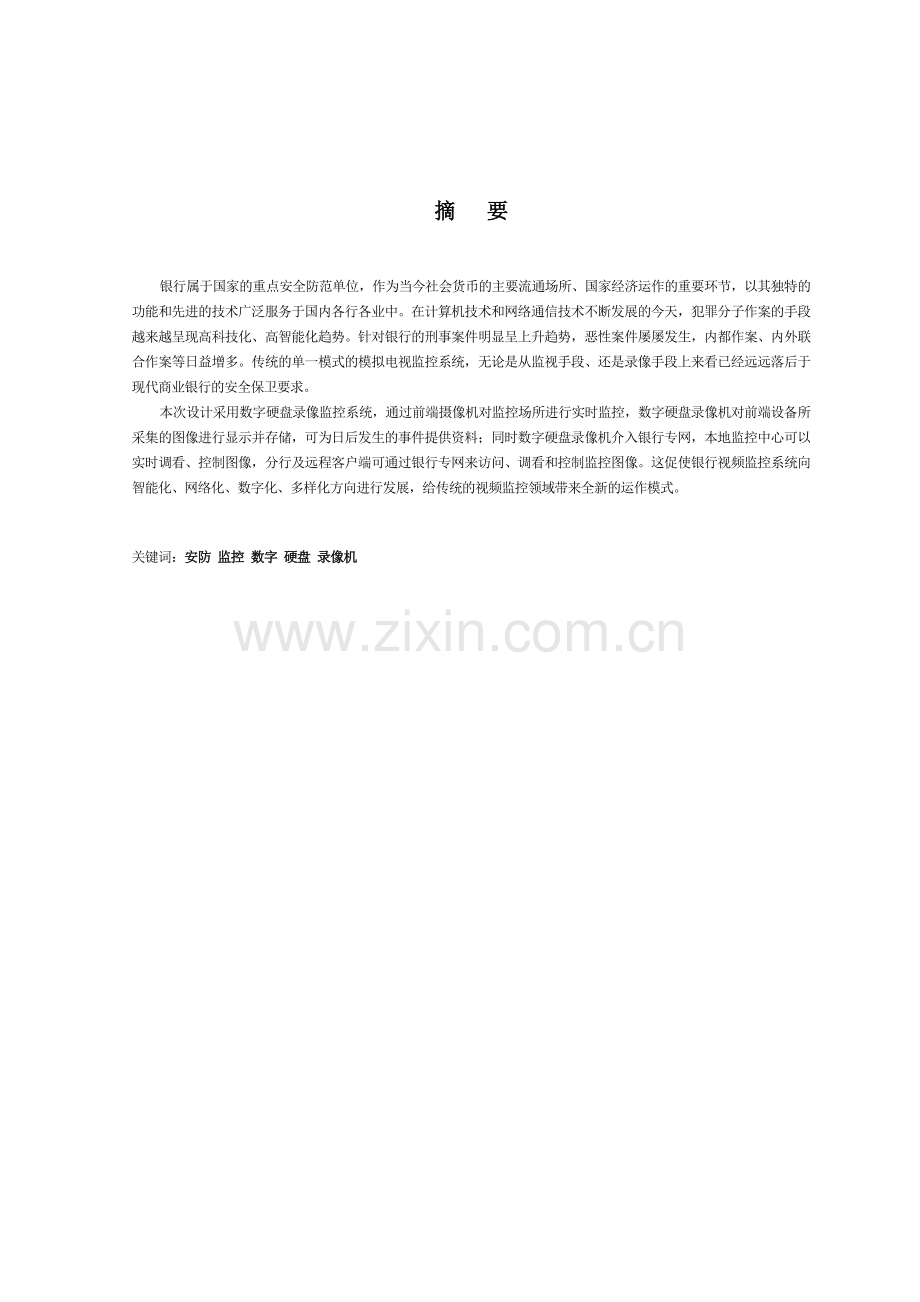

摘 要

银行属于国家的重点安全防范单位，作为当今社会货币的主要流通场所、国家经济运作的重要环节，以其独特的功能和先进的技术广泛服务于国内各行各业中。在计算机技术和网络通信技术不断发展的今天，犯罪分子作案的手段越来越呈现高科技化、高智能化趋势。针对银行的刑事案件明显呈上升趋势，恶性案件屡屡发生，内都作案、内外联合作案等日益增多。传统的单一模式的模拟电视监控系统，无论是从监视手段、还是录像手段上来看已经远远落后于现代商业银行的安全保卫要求。
本次设计采用数字硬盘录像监控系统，通过前端摄像机对监控场所进行实时监控，数字硬盘录像机对前端设备所采集的图像进行显示并存储，可为日后发生的事件提供资料；同时数字硬盘录像机介入银行专网，本地监控中心可以实时调看、控制图像，分行及远程客户端可通过银行专网来访问、调看和控制监控图像。这促使银行视频监控系统向智能化、网络化、数字化、多样化方向进行发展，给传统的视频监控领域带来全新的运作模式。

关键词：安防 监控 数字 硬盘 录像机

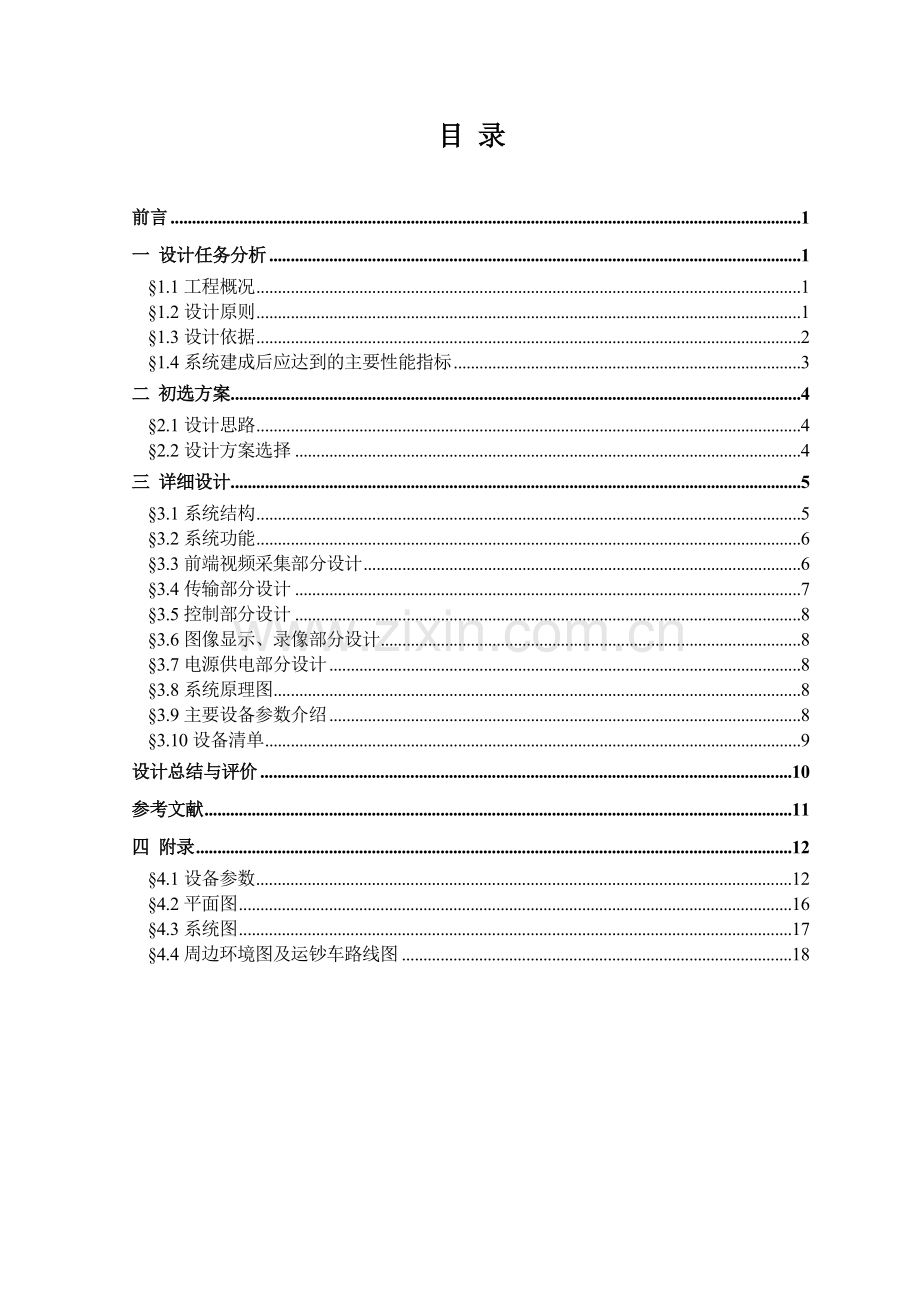

目 录

前言 1
一 设计任务分析 1
§1.1工程概况 1
§1.2设计原则 1
§1.3设计依据 2
§1.4系统建成后应达到的主要性能指标 3
二 初选方案 4
§2.1设计思路 4
§2.2设计方案选择 4
三 详细设计 5
§3.1系统结构 5
§3.2系统功能 6
§3.3前端视频采集部分设计 6
§3.4传输部分设计 7
§3.5控制部分设计 8
§3.6图像显示、录像部分设计 8
§3.7电源供电部分设计 8
§3.8系统原理图 8
§3.9主要设备参数介绍 8
§3.10设备清单 9
设计总结与评价 10
参考文献 11
四 附录 12
§4.1设备参数 12
§4.2平面图 16
§4.3系统图 17
§4.4周边环境图及运钞车路线图 18

前言
当今科学技术的飞速发展，已经把人们提前带入了数字化、信息化的时代。而利用高新技术预防、制止、打击犯罪，已逐渐在三大防范手段（即人防、制防、技防）中，占据了愈来愈重要的主导地位。银行属于国家的重点安全防范单位，它具有规模多样、重要设施繁多、出入人员复杂、管理涉及领域广等特点，它作为当今社会货币的主要流通场所、国家经济运作的重要环节，以其独特的功能和先进的技术广泛服务于国内各行各业，其业务涉及大量的现金、有价证券及贵重物品。银行同时也一直是各种犯罪分子关注的焦点。自现代银行诞生以来，盗窃与反盗窃、抢劫与反抢劫、诈骗与反诈骗、贪污与反贪污随着银行业的发展也同步发展。目前，国内针对银行的犯罪活动日趋上升，犯罪手段和方式也逐渐多样化、暴力化、智能化，全面加强和更新现行的银行安全防范系统，以适应银行机制转轨和业务发展已变得迫在眉睫。
针对以上现象，我按照银行安全防范工程设计规范设计了中信银行镇海支行的视频监控系统。
一 设计任务分析
§1.1工程概况
本次建设的中信银行镇海支行位于镇海区成河西路106号，建筑面积为930平方，上下两层，一层主要由现金区、非现金区、服务大厅、贵宾区、自助服务区组成，二层为银行内部办公区。
§1.2设计原则
在进行安防系统设计的时候，依照的基本要求和特殊要求，本着架构合理、安全可靠、产品主流、低成本、低维护量作为出发点，并依此为贵单位提供先进、安全、可靠、高效的系统解决方案。
本项目力求做到系统结构配置先进实用、更经济，节省项目单位总体投资。
1、架构合理
就是要采用先进合理的技术来架构系统，使整个系统安全平稳的运行，并具备未来良好的扩展条件。
2、稳定性和安全性
这是安防系统中最关心的问题，只有稳定运行的系统，才能确保安防系统平稳运行。系统的技术先进性是系统高性能的保证和基础，同时可有效地减少使用人员和系统维护人员的麻烦。良好的可扩展性则是为了用户的发展考虑。随着贵单位安防系统应用时间的增长，未来对安防系统的要求会更高。可扩展性保证当用户有更多的要求时，引入的新设备可以顺利地与本次配备的设备共同工作，进一步扩展与提高系统的性能。
3、可扩充性
系统设计时应充分考虑今后的发展需要，系统应具有预备容量的扩充与升级换代的可能。
4、规范性
由于本系统是一个严格的综合性系统，在系统的设计与施工过程中应参考各方面的标准与规范，严格遵从各项技术规定，做好系统的标准化设计与施工。
5、产品主流
系统是否采用当今主流产品，关系到系统的整体质量和未来能否得到良好技术支持以及完整的技术文档资料。
在设备选型时，我们将主要依据贵单位提出的具体需求，我们选用具有国际先进技术的产品，比如松下、三星摄像机等。
6、低成本低维护量
指力争有良好的性能价格比，所采用的产品应是简单，易操作，易维护，高可靠度的。
系统是否具有优良的性价比是判断一个系统优劣条件的重要依据。系统的易操作和易维护性是保证非专业人员使用好一个系统的条件。高可靠度是保障系统运行的基本要求，也是易维护性的保障。
我司将本着上述设计原则，进行安防系统的设计。并将严格按照国际惯例并结合本司的技术实力与工程经验，进行安防系统设计，还将根据用户的实际需求提出技术培训。
§1.3设计依据
l 《安全防范工程技术规范》（GB50348-2004）
l 《安全防范系统》（浙江省地方标准）（DB33/T334-2001）
l 《视频安防系统技术要求》（GB/T367-2001）
l 《视频安防监控系统工程设计规范》GB50395-2007
l 《银行营业场所风险等级和防护级别的规定》（GA38-2004）
l 《银行营业场所安全防范工程设计规范》（GB/T 16676-1996）
l 《民用闭路监视电视系统工程技术规范》GB50198-1994
l 《安全防范系统验收规则》（GA308-2001）
l 《安全防范系统通用图形符号》（GA/T74-2000）
l 《安全防范工程程序与要求》（GA/T75-94）
l 《安全防范工程费用核预算编制方法》（GA/T70-94）
l 中信银行内部有关技术资料。
§1.4系统建成后应达到的主要性能指标
a、按《视频安防监控系统技术要求》GA/T367等国家现行相关标准的规定，检查摄像机的监控范围、聚焦、环境照度与抗逆光效果等，使图像清晰度、灰度等级达到系统设计要求；
b、检查镜头等的遥控功能，排除遥控延迟和机械冲击等不良现象，使监视范围达到设计要求；
c、检查视频切换控制主机的操作程序、图像切换、字符叠加等功能，保证工作正常，满足设计要求；
d、监视图像与回放图像的质量：在正常工作照明环境条件下系统图像质量的性能指标应符合以下规定：
①模拟复合视频信号应符合以下规定：
l 视频信号输出幅度1Vp-p，±3dB VBS
l 实时显示黑自电视水平清晰度≥400TVL
l 实时显示彩色电视水平清晰度≥270TVL
l 回放图像中心水平清晰度≥220TVL
l 黑白电视灰度等级≥8
l 随机信噪比≥36dB
②数字视频信号应符合以下规定：
l 单路画面像素数量≥352×288（CIF）
l 单路显示基本帧率：≥25fps
l 数字视频的最终显示清晰度应满足本条第1款的要求。
③监视图像质量不应低于《民用闭路监视电视系统工程技术规范》GB50198-1994中表4.3.1-1规定的四级，回放图像质量不应低于表4.3.1-1规定的三级；在显示屏上应能有效识别目标。
e、系统联动响应时间≤4秒；
f、系统所使用的设备，其平均无故障间隔时间（MTBF）≥5000h，系统验收后的首次故障时间＞3个月。

二 初选方案
§2.1设计思路
1、在系统设计中立足当前，面向未来，使系统既有一定的前瞻性，能方便地升级，又能满足开发商提出的功能实用和投资合理的要求；
2、在系统设计和设备选用中坚持技术先进、成熟、系统稳定可靠、维修方便及时的原则，使系统建成后能稳定可靠地运行；
3、系统设计中控制投资成本，提高系统性能价格比，合理选择系统产品和品牌，使系统投资经济合理；
4、系统设计从实际出发，以使用者为本，使系统的操作功能实用、有效、可靠；
5、系统建成后，能真正为住户提供安全，高效，便捷的生活环境；
6、整个系统具有开放性和可扩展性，能满足银行今后发展的需要。
§2.2设计方案选择
1、方案一
小区的闭路电视监控系统，在小区的视频信号传输上采用光缆传送电视信号，因为普通电线对外界的静电场和电磁波有干扰，而光缆可减少串扰，传输损失较小。因为索尼品牌摄像机和光缆的价格都较高，方案设计成本较高，并考虑到业主经济，该设计方案不符合设计要求。
2、方案二
银行的视频监控系统，在银行的摄像机采用松下和三星品牌，视频信号传输上采用同轴电缆SYV75-5传输，由于松下和星品牌摄像机价格较便宜，并且质量很好；视频信号传输采用SYV75-5是因为该支行前端设备离监控中心较近，没有超过300m，所以采用该同轴电缆传输。
综上所述，选择设计方案二，设计方案二既考虑了业主的经济问题又满足设计要求，做到了人性化的一面。

三 详细设计
§3.1系统结构
摄像部分
传输部分
控制部分
显示与记录
视频图像
控制信号
闭路电视监控系统结构图
视频安防监控系统由摄像部分、传输部分、控制部分、显示记录部分以及电源等主要部分组成（在每一部分中，又含有更加具体的设备或部件）。安装在重要场所的摄像机将现场实时视频信号传送至监视中心，监视中心通过硬盘录像机可把信号输出至指定监视器显示，并由数字硬盘录像机对重要信息进行录像。
1、摄像部分
摄像部分是由安装在现场的设备完成的。这些设备包括摄像机、镜头、支架和电动云台等。它们的任务是将被监控的对象进行摄像，并将其转化为电信号。
2、传输部分
传输部分的任务是把现场摄像机的图像信号传送到控制中心。它一般包括线缆（如光缆、视频同轴电缆、双绞线）、传输设备等。
3、控制部分
控制部分是负责所有设备的控制与图像信息的处理。控制的种类较多，视频监视系统中所需的控制种类有：
电源控制——摄像机电源、信号传输设备电源、其他设备电源等；
云台控制——上下、左右、自动等；
镜头控制——变焦、聚焦、光圈；
切换控制——顺序切换、常规巡视、区域巡视等；
录像控制、防护罩控制等。
4、显示记录部分
显示记录部分是把现场传来的电信号转换成图像在大屏幕显示屏、电视墙等显示设备上进行显示，并用数字硬盘录像机录下来，供分析研究使用。
5、电源供电部分
电源供电部分提供不间断电源，为电视监控系统中心设备、前端设备等各部分设备提供合适的工作电压。
§3.2系统功能
l 设备管理：每一个信道对应一个摄像头，实时对监区进行高清晰视频监控、有效的保证监区的安全。
l 远程浏览：接入银行专网的任一台PC上打开网络浏览器，输入IP地址（或者域名）以及用户名、密码登入，即可远程浏览所监控的图像；分行可以调看和控制各支行的监控图像。
l 影像录制：系统提供三种影像录制方式：计划录制、自动录制和手动录像。在进行了录制的设置后，在相应的频道窗口中能显示设置情况。
l 影像浏览：影像浏览是监控系统最基本的功能。系统提供了两种影像浏览方式：即时浏览与回放浏览。
l 影像存储：要求支持将录制的影像转存为其它文件格式。
l 用户管理和事件查看。
§3.3前端视频采集部分设计
在本系统中，现场监控点采用模拟视频监控设备共计46个监控点，由前端摄像机采集来的实时图像，通过视频线缆传输到监控中心进行处理和存储。
选用摄像机如下：
宽动态彩色摄像机：在每个现金柜台和主要出入口安装具有宽动态功能，水平清晰度为650线的枪式摄像机9台；
彩转黑摄像机：在现金柜台内外厅、营业大厅、外环境、等候区等场所安装具有彩转黑功能，水平清晰度为600线的枪式摄像机22台；
彩色半球摄像机：在二层走廊、贵宾区等场所安装带有2.9-10mm自动光圈镜头，具有彩转黑功能，水平清晰度为540线的半球摄像机11台；
针孔摄像机：在自助服务区的每台ATM机内安装具有宽动态功能，水平清晰度为600线的针孔摄像机2台，1路用于监视出钞口，1路用于监看人脸，合计共4台。

具体点位表如下：
区域
监控范围
数量
摄像机类型
安装方式
现金封闭区
现金柜台柜面客户
7
宽动态彩色摄像机
枪式，吊顶安装
现金柜台外厅
3
彩转黑摄像机
枪式，吊顶安装
现金内厅全景
6
彩转黑摄像机
枪式，吊顶安装
资料.凭证室
1
彩转黑摄像机
枪式，吊顶安装
联动门
1
彩色半球摄像机
半球，吸顶安装
营业大厅及贵宾区
呼叫、等候区
2
彩转黑摄像机
枪式，吊顶安装
大厅主要出入口
2
宽动态彩色摄像机
枪式，吊顶安装
客户服务室
1
彩色半球摄像机
半球，吸顶安装
大厅
1
彩转黑摄像机
枪式，吊顶安装
楼梯口
2
彩转黑摄像机
枪式，吊顶安装
中信贵宾理财区
1
彩色半球摄像机
半球，吸顶安装
贵宾区财富管理服务室
1
彩色半球摄像机
半球，吸顶安装
非现金区
非现金柜台
2
彩转黑摄像机
枪式，吊顶安装
外环境
财富中心入口外环境
3
彩转黑摄像机
枪式，壁装
自助服务区
自助银行外环境
1
彩转黑摄像机
枪式，壁装
自助服务厅全景
1
彩色半球摄像机
半球，吸顶安装
自助机具客户面部及出钞口
4
针孔摄像机
ATM机内暗装
加钞区
加钞室全景
1
彩转黑摄像机
枪式，吊顶安装
其他区域
二楼办公区走廊
5
彩色半球摄像机
半球，吸顶安装
二楼监控、UPS机房
1
彩色半球摄像机
半球，吸顶安装
合计
46

具体点位布置详见附录图纸。
§3.4传输部分设计
由于视频信号的传输有损耗，损耗的大小主要由线缆决定，通常情况下，视频信号用SYV-75-5的视频电缆传输时在不加任何补偿措施的条件下可传输300米，图像质量可清晰稳定。
本次工程各个前端监控点距离中心较近，视频线统一采用SYV75-5规格，摄像机电源线选用RVV2*1.0线缆进行供电。
§3.5控制部分设计
所有摄像机视频线缆统一拉至监控中心后接入硬盘录像机，每台硬盘录像机接入银行专网。本地监控中心可以实时调看、控制图像，分行及远程客户端可通过银行专网来访问、调看和控制监控图像。
§3.6图像显示、录像部分设计
监控中心每台硬盘录像机配置一台液晶显示器来显示本地监控图像。显示方式：可以单画面显示、多画面切割方式、单画面轮巡等方式显示。
每台硬盘录像机配备8块大容量1T硬盘来对本地图像进行存储，针对银行各功能区块可以分为：24小时连续录像、营业时间录像、移动侦测录像等模式，存储时间可达30天以上。
§3.7电源供电部分设计
所有前端摄像机供电线缆全部拉至监控中心，采用监控中心集中供电方式进行供电，本系统采用DC12V供电模式，DC12V摄像机共46个，配置12V/5A规格的开关电源16个。
§3.8系统原理图

§3.9主要设备参数介绍
（见下一页）

§3.10设备清单
序号
名称
型号
品牌
数量
单位
1
宽动态彩色摄像机
WV-CP504LCH
松下
9
只
2
彩转黑摄像机
SCC-B2331P
三星
22
只
3
彩色半球摄像机
SCC-B5345P
三星
11
只
4
针孔摄像机
SCB-3020P
三星
4
只
5
自动光圈变焦镜头
FY28V8A
富士能
31
只
6
防护罩
室内型
国产
27
个
7
防护罩
室外型
国产
4
个
8
支架

国产
32
个
9
现场对讲套件
H1
万博
7
套
10
17”液晶显示器

戴尔
3
台
11
16路数字硬盘录像机
DS-8116HF-S
海康威视
3
台
12
鼠标
3D
罗技
3
只
13
键盘
标准
罗技
3
只
14
小音箱

麦博
2
对
15
硬盘
1T
希捷
24
块
16
对讲呼叫器
SDT-601
国产
1
套
17
拾音器

国产
9
只
18
吸顶喇叭

国产
1
台
19
三席位操作台
定制
国产
1
套
20
电源
DC12V/5A
国产
16
只
21
视频接头
Q9
国产
120
只
22
电源接线板
GN-110
国产
6
只
23
视频线
SYV75-5
帝一/扬州
28
100m
24
音频线
RVVP3×0.3
帝一/扬州
1.05
100m
25
电源线
RVV2*1.0
帝一/扬州
29
100m
26
PVC管
￠25
国产/中国
7.05
100m
27
槽式金属喷塑桥架
200*100
国产/中国
13
10m
28
附件

国产
1
批

设计总结与评价
这次毕业设计让我更加熟悉了从理论到实践的跨域，从点位布置、设备选型、配置清单到系统设计方案完成，遇到了许多问题和解决了不少的问题。
整个过程中，从需求分析到整体设计，我都力求规范化和文档化，努力让自己以前学的知识运用到本系统的设计中，尽量保证整个系统的设计进度和质量，顺利完成这次的毕业设计，为自己的大学生涯画上一个完美的句号。尽管如此，但是系统中难免还有很多不足之处，希望能批评指正。
在该项目设计的过程中，体会到了设计并不是我们想象的那么简单，它包括了点位布置、询问价格、设备选型和设计方案等等。银行是重点安全防护单位，所以设计时一定要按照规范并结合实际，做到不留盲区，24小时实时监控，确保银行的安全。
总之，这次系统的毕业设计，加强了本人的独立学习和运用知识解决实际问题的能力，对之前在学校学习的理论、专业知识和基本技能是一次全面的检验，并且达到巩固、扩大、深化所学的专业技术应用的效果，使自身的研究、实践能力得到一定的提高。

参考文献
[1]陈龙，李仲男.智能建筑安全防范系统及应用.机械工业出版社，2007（2）
[2]孙景芝编著.建筑智能化系统概论.高等教育出版社
[3]黎连业.安全防范工程设计与施工技术.中国电力出版社，2008
[4]施夏海.GB 50348-2004安全防范工程技术规范.中国计划出版社，2004
[5]鲍世隆，刘冬.GB/T16676-1996银行营业场所安全防范工程设计规范.中国标准出版社，1996
[6]银行网络视频监控系统方案设计书

[7]银行视频监控设计方案
http://sense-

四 附录
§4.1设备参数
1、宽动态彩色摄像机（型号：WV-CP504LCH）
l 传感器：1/3型行间转移CCD；
l 有效像素：976 （H） x 582 （V）；
l 扫描范围：4.8 （H） x 3.6 （V） mm；
l 扫描频率：水平：15.625kHz；垂直：50Hz；
l 水平清晰度：彩色模式：650线；黑白模式 ：700线；
l 最低照度：F1.4时 彩色模式：0.1Lux （SENS UP：关）， 0.003Lux* （SENS UP：32倍）；简易黑白模式： 0.07Lux （SENS UP：关），0.002Lux* （SENS UP：32倍）；
l 信噪比：50dB （AGC关，加重开）；
l 动态范围：54dB（typical）（第五代超级动态 开）；
l 镜头卡口：CS卡口；
l ALC镜头驱动：DC；
l 电源与功耗：WV-CP500L/CH：AC 220 ~ 240V 50Hz，3.7W；
WV-CP504LCH：AC 24V 50Hz，DC 3.6W 12V，310mA；
l 工作环境温度：-10摄氏度 ~ +50摄氏度；
l 工作环境湿度：≤90%（无结露）；
l 尺寸：72mm（W） x 65mm（H） x 103.5mm（D）。
2、彩转黑摄像机（型号：SCC-B2331P）
l 图像设备：1/3英寸Super-HAD IT CCD；
l 制式：PAL；
l 频率：水平：15，625 Hz / 垂直：50 Hz；
l 有效像素：752 x 582；
l 分辨率：水平：600TVL / 垂直：350TVL；
l 最低照度（彩色）：F1.2感光度Off：50IRE：0.4Lux / 30IRE：0.24Lux / 15IRE：0.12Lux；F1.2感光度512倍：50IRE：0.0008Lux / 30IRE：0.0005Lux / 15IRE：0.0002Lux；
l 最低照度（黑白）：F1.2感光度Off：50IRE：0.4Lux / 30IRE：0.24Lux / 15IRE：0.12Lux；F1.2感光度512倍：50IRE：0.0008Lux / 30IRE：0.0005Lux / 15IRE：0.0002Lux；
l 信噪比S/N：52dB；
l 视频输出：VBS 1.0Vp-p；
l 电子光圈：1/50~ 1/200Ksec；
l 输入电压：AC24V （50Hz±0.3Hz） / DC12V；
l 电源功率：2.2W；
l 工作温度：-10?C ~ +50?C；
l 工作湿度：小于 90%；
l 尺寸：64 x 58 x 109.2 mm；
l 重量：305g；
3、彩色半球摄像机（型号：SCC-B5345P）
产品特性：
l 1/3"CCD；
l 540线；
l 彩色0.12Lux（F1.2）/0.0009Lux（128倍感光度时），黑白0.012Lux（F1.2）/ 0.00009Lux（128倍感光度时）；
l 内置2.9-10mm自动光圈镜头；
l ICR红外滤片式彩转黑，三轴调节；
l 水平/垂直数字翻转，数字降噪；
l DC12V/AC24V，适用于银行、办公大楼、宾馆、商场、电信营业厅、医院、机关等场合。
4、针孔摄像机（型号：SCB-3020P）
l 图像设备：1/3 英寸Vertical Density Interline CCD；
l 制式：PAL；
l 频率：H：15.625KHz / V：50Hz；
l 有效像素：752（H）×582（V）；
l 分辨率：彩色：600线；
l 最低照度（彩色）：0.45 Lux （50IRE @ F2.0， Sx2）；
l 信噪比S/N：52 dB；
l 视频输出：CVBS： 1.0Vp-p， 75Ω 复合信号；
l 焦距：3.7mm；
l 宽动态（WDR）：160x；
l 扩展动态范围（XDR）：低/中/高/关；
l 背光补偿：开/宽动态/关；
l 移动侦测：内嵌；
l 输入电压：12V DC；
l 电源功率：最大2.0w；
l 工作温度：-10℃～+50℃；
l 工作湿度：小于90% RH；
l 尺寸：44.5（宽）×44.5（高）×20（深）；
l 重量：105g。
5、16路数字硬盘录像机（型号：DS-8116HF-S）
技术参数：
l 模拟视频输入：16路，BNC接口（电平：1.0Vp-p，阻抗：75Ω），PAL/NTSC自适应；
l 音频输入：16路，BNC接口（电平：2.0Vp-p，阻抗：1kΩ）；
l CVBS输出：2路，BNC接口（电平：1.0Vp-p，阻抗：75Ω）；
分辨率：PAL制式704*576、NTSC制式704*480；
l VGA输出：1路，分辨率：1024*768/60Hz ；
l 音频输出：1路，BNC接口（线性电平，阻抗：600Ω）；
l 同步回放：支持8路；
l 类型：8个SATA接口；
l 最大容量：每个接口支持最大容量2TB的硬盘；
l 语音对讲输入：1个，BNC接口（电平：2.0Vp-p，阻抗：1kΩ）；
l 网络接口：1个，RJ45 10M/100M/1000M自适应以太网口；
l 串行接口：1个，标准RS-485串行接口；1个，标准RS-232串行接口；1个，键盘485串口；
l USB接口：3个，USB 2.0；
l 报警输入：16路；
l 报警输出：4路；
l 电源：AC220V，47--63 HZ；
l 功耗：≤50W；
l 工作温度：-10℃--＋55℃
l 工作湿度：10％--90％；
l 机箱：19英寸标准2U机箱；
l 尺寸：445mm（宽）×470mm（深）×90mm（高）；
l 重量（不含硬盘）：≤8Kg。

§4.2平面图
（见下一页）

§4.3系统图
（见下一页）

§4.4周边环境图及运钞车路线图
（见下一页）
