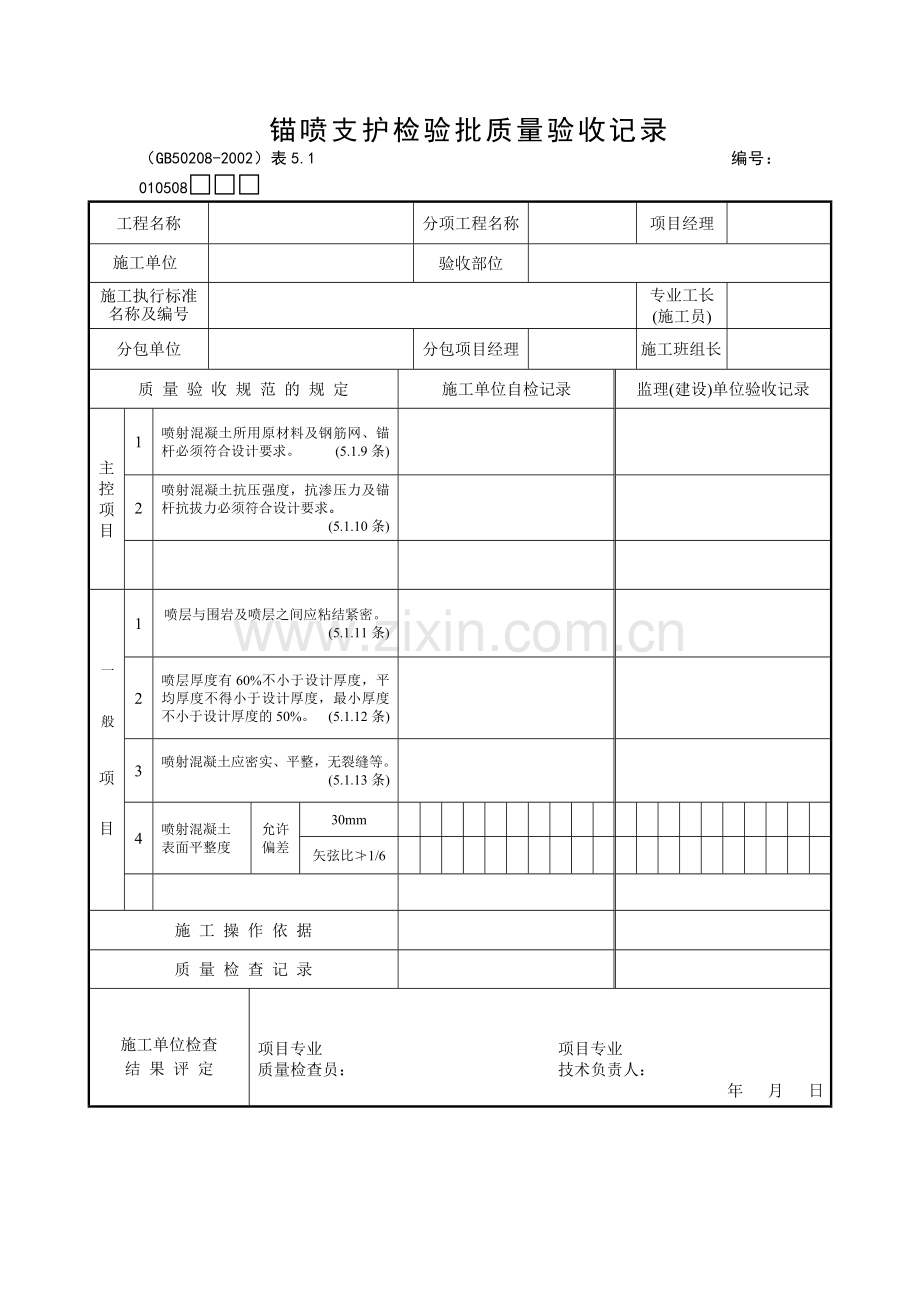

锚喷支护检验批质量验收记录
（GB50208-2002）表5.1 编号：010508□□□
工程名称

分项工程名称

项目经理

施工单位

验收部位

施工执行标准
名称及编号

专业工长
(施工员)

分包单位

分包项目经理

施工班组长

质 量 验 收 规 范 的 规 定
施工单位自检记录
监理(建设)单位验收记录
主
控
项
目
1
喷射混凝土所用原材料及钢筋网、锚杆必须符合设计要求。 (5.1.9条)

2
喷射混凝土抗压强度，抗渗压力及锚杆抗拔力必须符合设计要求。
(5.1.10条)

一

般

项

目
1
喷层与围岩及喷层之间应粘结紧密。
(5.1.11条)

2
喷层厚度有60%不小于设计厚度，平均厚度不得小于设计厚度，最小厚度不小于设计厚度的50%。 (5.1.12条)

3
喷射混凝土应密实、平整，无裂缝等。
(5.1.13条)

4
喷射混凝土
表面平整度
允许
偏差
30mm

矢弦比≯1/6

施 工 操 作 依 据

质 量 检 查 记 录

施工单位检查
结 果 评 定

项目专业 项目专业
质量检查员： 技术负责人：
年 月 日
监监理（建设）
单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人）
年 月 日

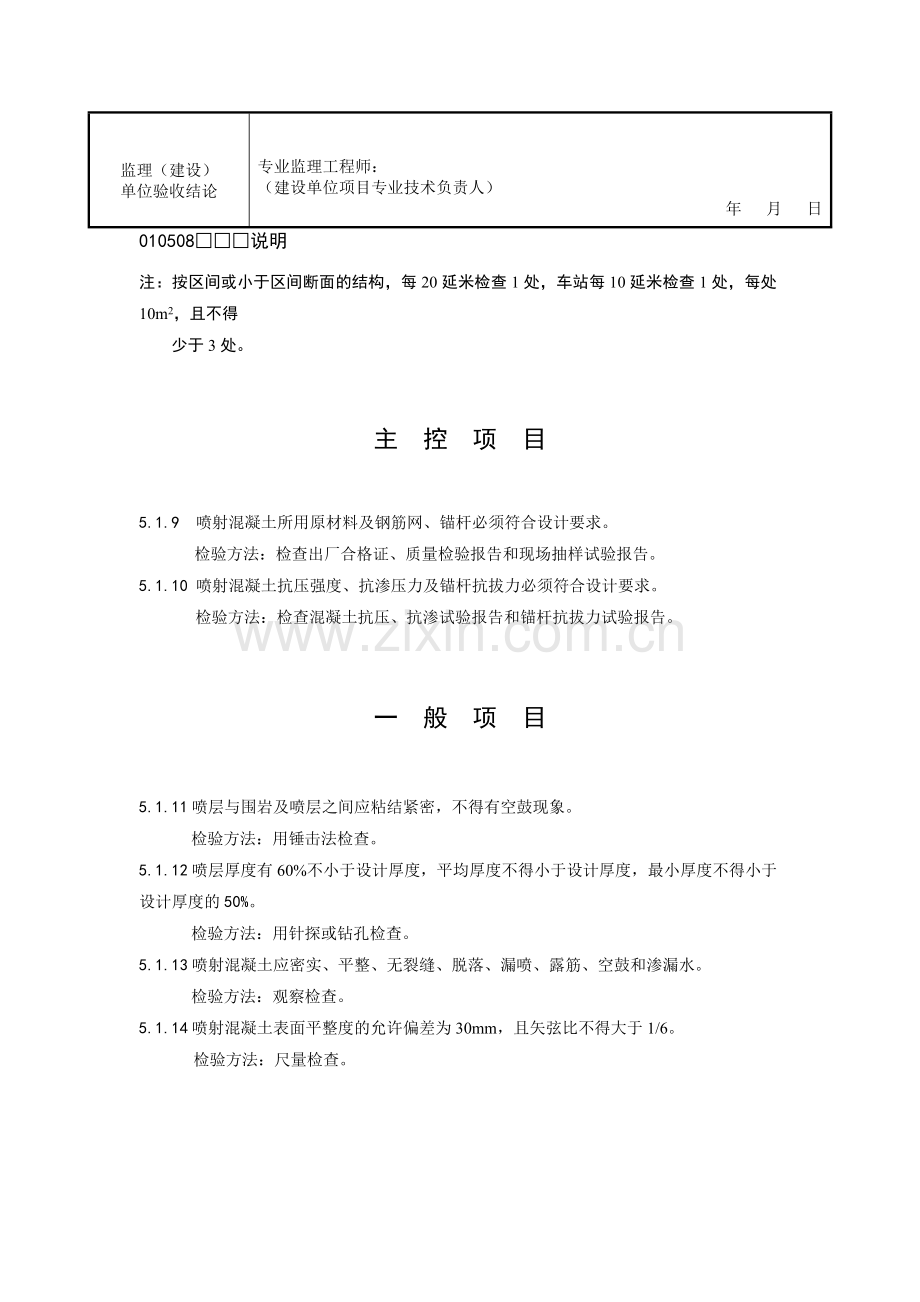

010508□□□说明

注：按区间或小于区间断面的结构，每20延米检查1处，车站每10延米检查1处，每处10m2，且不得
少于3处。

主 控 项 目

5.1.9 喷射混凝土所用原材料及钢筋网、锚杆必须符合设计要求。
检验方法：检查出厂合格证、质量检验报告和现场抽样试验报告。
5.1.10 喷射混凝土抗压强度、抗渗压力及锚杆抗拔力必须符合设计要求。
检验方法：检查混凝土抗压、抗渗试验报告和锚杆抗拔力试验报告。

一 般 项 目

5.1.11喷层与围岩及喷层之间应粘结紧密，不得有空鼓现象。
检验方法：用锤击法检查。
5.1.12喷层厚度有60%不小于设计厚度，平均厚度不得小于设计厚度，最小厚度不得小于设计厚度的50%。
检验方法：用针探或钻孔检查。
5.1.13喷射混凝土应密实、平整、无裂缝、脱落、漏喷、露筋、空鼓和渗漏水。
检验方法：观察检查。
5.1.14喷射混凝土表面平整度的允许偏差为30mm，且矢弦比不得大于1/6。
检验方法：尺量检查。

注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织
项目专业质量（技术）负责人等进行验收。
