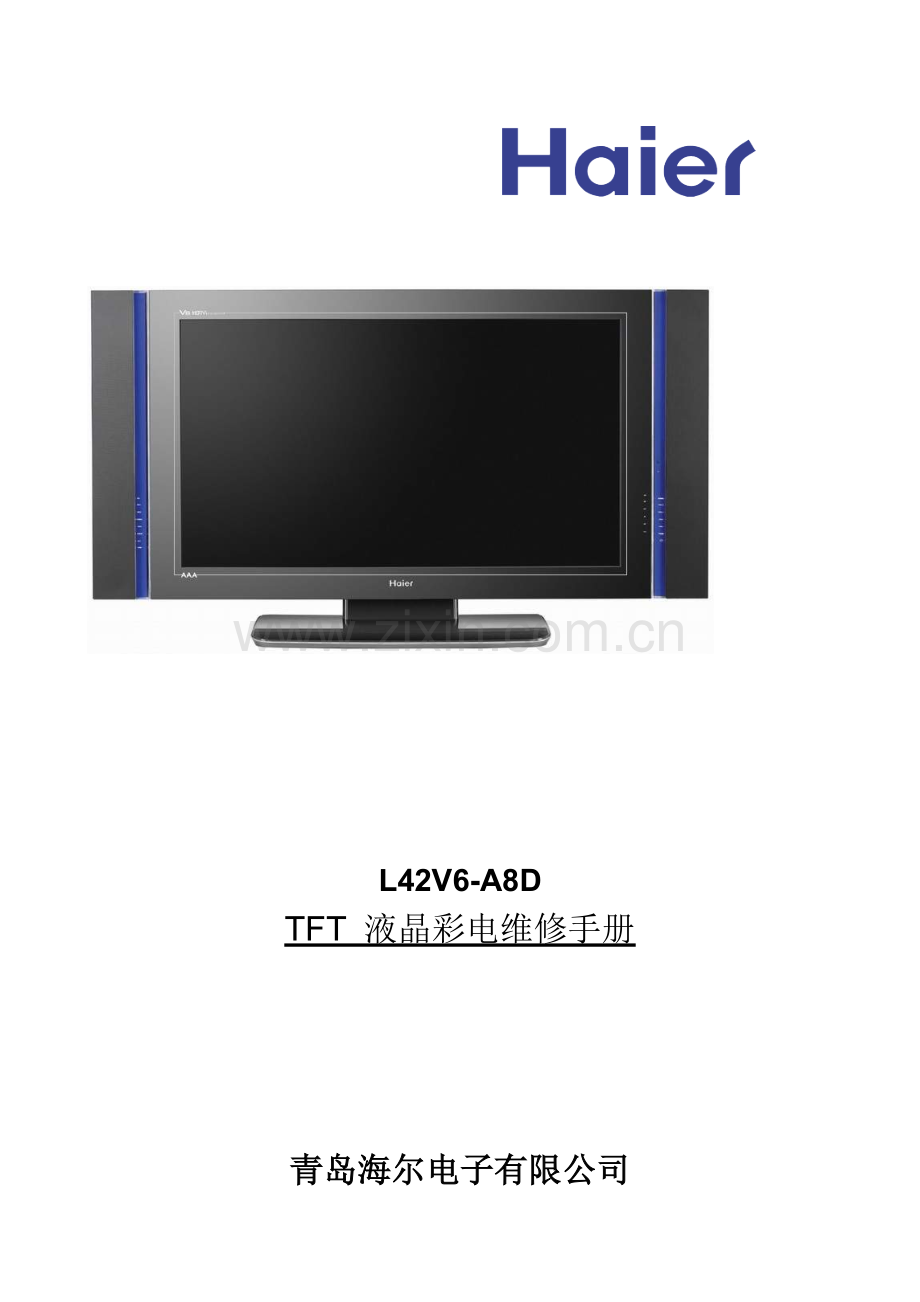

L42V6-A8D
TFT 液晶彩电维修手册

青岛海尔电子有限公司

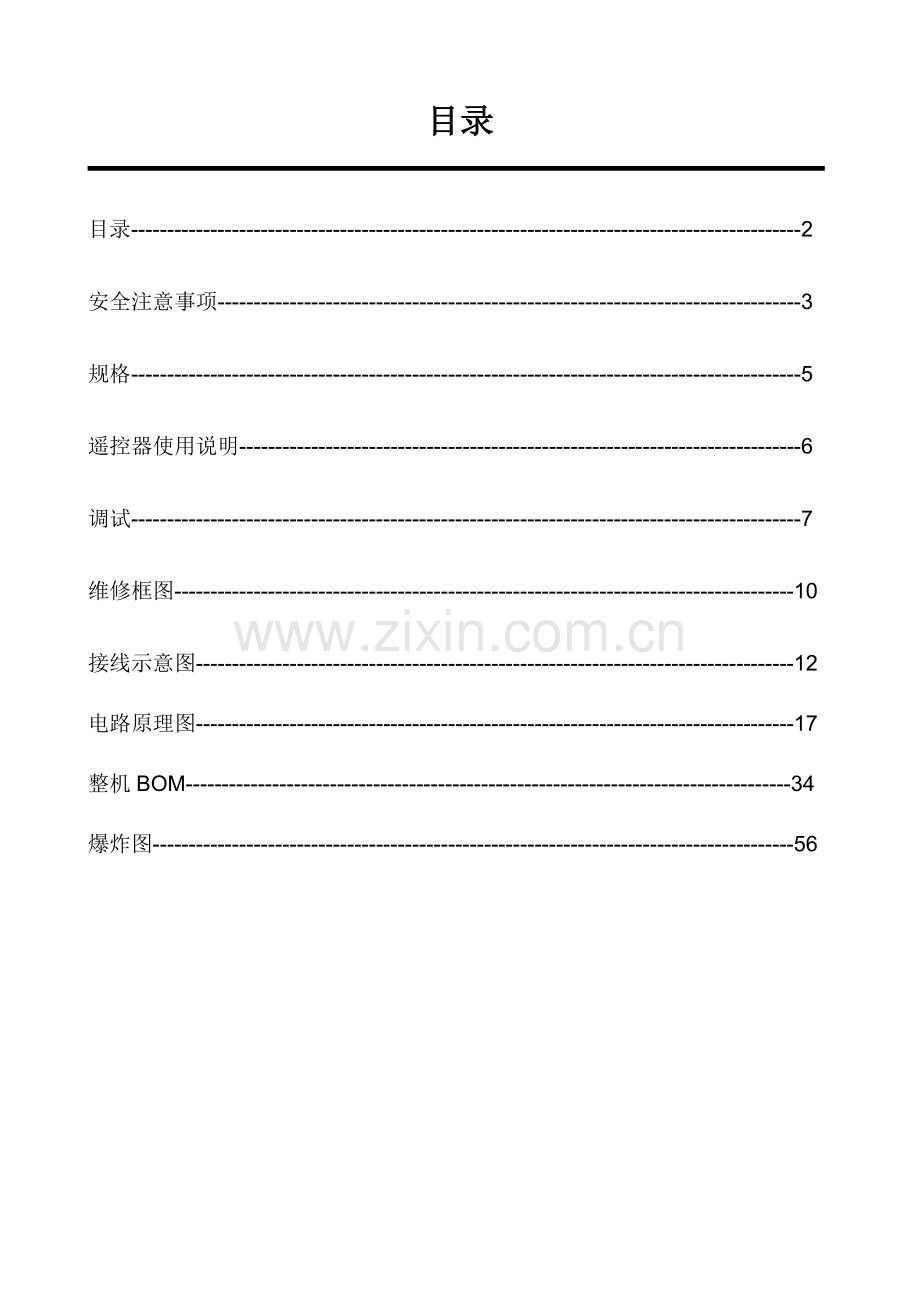

目录

目录---------------------------------------------------------------------------------------------2
安全注意事项---------------------------------------------------------------------------------3
规格---------------------------------------------------------------------------------------------5
遥控器使用说明------------------------------------------------------------------------------6
调试---------------------------------------------------------------------------------------------7
维修框图--------------------------------------------------------------------------------------10
接线示意图-----------------------------------------------------------------------------------12
电路原理图-----------------------------------------------------------------------------------17
整机BOM------------------------------------------------------------------------------------34
爆炸图-----------------------------------------------------------------------------------------56

安全注意事项
警告：
为了防止电击或火灾，请不要将电视放到有雨雾的场所。不要使用任何可能对液晶显示屏造成刮伤、毁坏的硬物体磨擦或敲击液晶显示屏。
注意：
禁止在未经授权的情况下以任何方式私自更改本产品。
供电电源：
本产品直接用交流电供电，供电电压值见电视后盖标牌上的说明。将交流电源线一端按照电视后端子标牌标注位置插入电源端口，另一端接在电源插座即可完成电源连接。
在有雷电或交流供电断电的时候，请拔掉电源插头和天线插头。电源线不允许有任何其它东西帖靠或缠绕在上面，也不要将电源线置于可能受到毁坏的地方。
使用场所：
避免电视的屏幕直接对着外界的强光或阳光。避免电视受到不必要的任何振动，不要将电视置于过湿、过热或多灰尘的地方。保证电视有良好的空气对流，不要将任何物体覆盖在后盖的通风口上。
清洁：
在清洁液晶电视屏之前将电源插头拔下。使用干净的软布擦拭显示屏和电源线。如果显示屏需要特别的清洗，请使用干净、潮湿的抹布进行擦拭。请不要使用任何汽油、酒精、苯类有机液体或气雾状清洁剂。
注意事项：
1、 液晶显示屏属于精密显示器件，屏幕上有个别的亮点、暗点，或红、绿、蓝色之类的少许死像素，这是正常现象，不属于不良品。
2、 液晶屏工作温度为0~40度，过高或过低的温度都会影响液晶屏的工作。当环境温度过低时，可能需要一点时间图象才能达到正常的亮度，这并非故障。过片刻后，图象就会达到正常的亮度。
3、 液晶屏长时间显示同一个静止画面时，会在电视上留下一个残影，这种损坏属于使用不当造成的。
4、 电视在连接各种系统时，可能会出现系统不匹配的现象，特别是连接电脑时，有些显卡可能不匹配，而且本机只识别刷新率为60Hz。
5、 液晶电视由于使用嵌入式的操作系统，软件比较复杂，可能在工作中或待机中出现软件问题，如果重新启动能恢复正常，就不属于故障。

规格

注意： 规格及其它内容可随机器改进而更改，恕不另行通知。
1. 电源：
交流 220V， 50 Hz
2. 调谐制式：FVS， 256个节目储存
3．声音输出： 5W *2
4. 中频:
图象中频: 38.9MHz
彩色中频: 34.47MHz (PAL) / 35.32MHz (NTSC)
伴音中频: 33.4 MHz (B/G) / 32.9 MHz (I)/32.4MHz (D/K)
5. 功率消耗: 240W (2W –待机 )
6. 天线输入阻抗
VHF/UHF 75 Ω , 平衡型(PAL)/ 非平衡型(NTSC)
7. 扬声器阻抗: 16Ω
8.屏显方式: 窗口形式
8. 外部设备输入/输出:DVD插座
音频输入: 0.4Vrms, 大于10 KΩ
视频输入/输出: 1Vp-p, 大于75Ω
RGB输入: 0.7Vp-p，60HZ
DVI输入
10. 功能:
可接收有线电视/全频段
自动搜索节目
半自动搜索节目
显示节目号
快速回看
自动频道记忆系统
图像模式记忆
声音模式记忆
全球丽音功能
AAA视窗
多种屏幕显示模式
当前状态显示
触摸按健操作

遥控器使用说明

调试

电池安装
装入电池
1． 按箭头所示方向往上推，取下电池盒盖。
2． 放入电池，注意极性正确。（“+”对“+”，“-”对“-”）。
3． 将电池盒盖重新装回原处。
* 安装两节优质的1.5V “3A”碱性电池。勿将新旧电池混合使用。
* 当遥控器长期不用时，应取出电池。旧电池漏液可能导致操作失败。
使用遥控器的注意事项
1． 确保遥控器和传感器之间没有物体阻挡。
2． 勿将遥控器置于热源或潮湿位置。对遥控器的强烈撞击可能导致其无法正常使用。
3． 阳光或其它强光可能干扰遥控器的正常使用。在此情况下，减弱室内光线或移动电视机位置。
常见问题分析及维修：
在检查板子之前,请先目测在加工过程中没有短路(连焊,特别是电源对地没有短路,否则容易烧坏电源电路.)
1.开机时背光亮,但是屏幕没有输出
1.1请用Gprobe工具接在CN8上检查程序是否在加电后运行, 如果没有运行,请检查a.U14和U15的电源;b.U15和U14之间的联系,c,U15是否烧录程序?;d,更换U14后确认(慎重操作)如果运行,a.请检查LVDS连接是否正常(如接线连接是否反?连接线是否断?);b,请检查保险丝F1是否工作, 即LVDS上是否有12V电源输入.
2. 开机后VGA正常,但是TV,Video输出为的静止图像(TV看不到正常的躁点)
2.1请用Gprobe工具在程序运行后键入debugon或者从菜单"Command"中选择"Debugon",然后将I2C工具插入JP4,利用
WinI2C软件访问D0和88地址,(该操作可以快速判断问题点,如果不方便操作,请直接检查U17和U20)
如果D0不可以访问到,请检查U17的电源,I2C链路(如R121,R122,R120电阻)是否正常(具体参考原理图).
如果88不可以访问到,请检查U20,方法同上.
上述问题是上次有问题的板子常见的故障,下面是一些可能会碰到的问题:
3. +5v(FB7和FB12输出过低,如仅有1V左右,)
此时有两种可能,一是+5v对地短路,请仔细检查是否有联焊. 一是U18烧坏,导致D24导通,请将FB7,FB12断开后,去除D24,然后加电检查L11的电压,如不正常(10V-12V)请更换U8和D24后,确认输出+5V正常后,在接通FB7和FB12.
4. TV Video输出有图像,但是颜色不正常,请确认U17和U18的连接,是否有短路或断路.

调试

L42V6-A8D维修框图

本维修框图仅限于板级维修，若想进一步的维修，请联系开发部。
一、
屏不亮

更换主板
按开机键能否开机
电源指示灯

否

能
红色

开机正常

蓝色

检查主板到屏的连接线是否插紧
亮
不亮

屏的背光是否亮

检查电源输出给屏背光的电压是否是24伏

否

更换电源板

是
有图无声
更换伴音板
扬声器是否异常
更换扬声器
是
否

更换主板

二、

现象1：显示器屏不能点亮。
可能原因：
a. 主板电源是否插好。
b. 主板是否正常工作。
c. 背光电源（24 V）插座是否插好。
d. 背光电源24V是否输出正常。
e. 主板上背光控制插座是否插好。
现象2：主板不正常工作
a. 主板上是否有虚焊或短路现象（主要看Genesis 5221和FIL2300周围电路是否有虚焊或短路）。
b. 主板上所有电源是否正常。
c. FLASH芯片可能坏
d. 晶振是否起振，频率是否与晶振外壳标注相同
现象6.显示屏没图象（无LOGO画面）
a. 主板电源是否正常
b. 主板是否工作
c. 查看Genesis5221的行场及时钟是否输出正常
d. 主板LVDS插座的第一、二角是否为5伏
现象7：有图象没声音
a. 功放板输入电源是否正常
b. 扬声器是否插好
c. 功放板是否有虚焊或短路现象
现象8：有声音没图象
a. 背光电源（24V）是否输出正常
b. 信号线是否插好
c. 信号线上的5V是否正常
d. LVDS芯片输出信号是否正常
现象9：无VGA图象：
a. VGA插座是否正常
b. VGA信号源是否正常（PC是否开机）
c. 芯片PI5V330是否工作正常
d. 芯片Genesis5221是否正常工作

各个模块介绍：
主板+副板信号走向

USB板信号走向

主要集成电路功能简单说明：
1、 MSP3450G BB V3：音频解码芯片，电视的声音中频信号以及各种信号源的音频信号通过此芯片解码，输出的左右声音音频信号通过功放。
2、 TDA1554：伴音功率放大器，把音频解码芯片输出的小功率音频信号通过此芯片进行功率放大。
3、 P15V330：视频音频开关，可以切换四路信号。
4、 VPC3230D：视频解码芯片，高频头输出的CVBS信号，S-VIDEO，AV（CVBS）信号，通过此芯片进行解码，输出656格式数字信号。
5、 IS42S32200B-6T：SDRAM
6、 FLI2300：视频信号处理电路，使图像更加清新。
7、 GENESIS 5221：主芯片，SCALER处理
8、 74HC14：整形电路，使行、场信号更加规则
9、 AML3288：读卡器中视频、音频处理
10、 UDA1334：数字转模拟信号

感应按键功能：通过感应外界电荷量的变化而改变电压值，即通过感应手指电荷量的变化产生按键效果，相当于普通的本控按键。

感应按键板上CN1接线插座针脚定义如上图：
其中：1脚接+5V。
2脚对应POWER, TV/AV, P-三个按键。电压值依次对应2.5V, 1.4V, 0V。
3脚对应P+, V-, V+, MENU四个按键。电压值依次对应2.5V, 1.4V, 0.75V, 0V。
4脚接地。

显示板功能：用户在TV, AV1,AV2,S-VIDEO,YUV,VGA,DVI,USB等source间切换时，通过I2C总线控制使相应二极管发光，从而显示目前所处source状态。

显示板上JP1接线插座针脚定义如上图：
其中：1脚接＋5V电源。
2脚接地。
3脚空。
4脚空。
5脚接I2C数据信号。
6脚接I2C时钟信号。

L42V6-A8D整机BOM

物料编码
位号
名称
规格
单耗
基本单位
DC0PW000000

L42V6-A8D

0094013507

主板组件

1
件
0091801808

主板印制板

1
件
0094402125
U4
集成电路
74HC14D
1
件
0094401779
U10
集成电路
LM1117MPX-3.3
1
件
0094401779
U11
集成电路
LM1117MPX-3.3
1
件
0094401779
U16
集成电路
LM1117MPX-3.3
1
件
0094401951
U12
集成电路
LM1117MPX-1.8
1
件
0094401951
U13
集成电路
LM1117MPX-1.8
1
件
0094401951
U19
集成电路
LM1117MPX-1.8
1
件
0094402322
U14
集成电路
GM5221
1
件
0094401771
U2
集成电路
24LC16B
1
件
0094402323
U15
集成电路
SST39VF020-70-4C-NH
1
件
0094402324
U17
集成电路
FLI2300
1
件
0094402325
U18
集成电路
IS42S32200B-6T
1
件
0094401473
U20
集成电路
VPC3230D
1
件
0094401937
U5
集成电路
PI5V330Q
1
件
0094401937
U22
集成电路
PI5V330Q
1
件
0094402249
U1
集成电路
24LC02
1
件
0094402054
U7
集成电路
IRF7314
1
件
0094402054
U29
集成电路
IRF7314
1
件
0094402327
U8
集成电路
AP4435M
1
件
0094402347
U9
集成电路
LM3485
1
件
0094401940
D1
贴片二极管
BAV70
1
件
0094401940
D10
贴片二极管
BAV70
1
件
0094401874
D2
贴片二极管
BAV99L
1
件
0094401874
D3
贴片二极管
BAV99L
1
件
0094401874
D4
贴片二极管
BAV99L
1
件
0094401874
D5
贴片二极管
BAV99L
1
件
0094401874
D6
贴片二极管
BAV99L
1
件
0094401874
D7
贴片二极管
BAV99L
1
件
0094401874
D8
贴片二极管
BAV99L
1
件
0094402288
D12
肖特基二极管
SK34DI
1
件
0094402429
D13
肖特基二极管
MBRS130
1
件
0094402348
D14
二极管
DL4001-SMT
1
件
0094402348
D16
二极管
DL4001-SMT
1
件
0094402348
D17
二极管
DL4001-SMT
1
件
0094402349
D24
二极管
TZM5232B/5.6V
1
件
0094401777
Q1
集成电路
MMBT3904
1
件
0094401777
Q2
集成电路
MMBT3904
1
件
0094401777
Q3
集成电路
MMBT3904
1
件
0094401777
Q7
集成电路
MMBT3904
1
件
0094401777
Q9
集成电路
MMBT3904
1
件
0094401777
Q10
集成电路
MMBT3904
1
件
0094401777
Q14
集成电路
MMBT3904
1
件
0094401777
Q19
集成电路
MMBT3904
1
件
0094102796
R7
贴片电阻
RS-03000JT
1
件
0094102796
R71
贴片电阻
RS-03000JT
1
件
0094102796
R122
贴片电阻
RS-03000JT
1
件
0094102796
R76
贴片电阻
RS-03000JT
1
件
0094102796
R77
贴片电阻
RS-03000JT
1
件
0094102796
R188
贴片电阻
RS-03000JT
1
件
0094102796
R202
贴片电阻
RS-03000JT
1
件
0094102796
R203
贴片电阻
RS-03000JT
1
件
0094102796
R315
贴片电阻
RS-03000JT
1
件
0094102796
R316
贴片电阻
RS-03000JT
1
件
0094102796
R317
贴片电阻
RS-03000JT
1
件
0094102796
R347
贴片电阻
RS-03000JT
1
件
0094102796
R352
贴片电阻
RS-03000JT
1
件
0094102796
R355
贴片电阻
RS-03000JT
1
件
0094102796
R393
贴片电阻
RS-03000JT
1
件
0094102796
R396
贴片电阻
RS-03000JT
1
件
0094102796
R404
贴片电阻
RS-03000JT
1
件
0094102796
R405
贴片电阻
RS-03000JT
1
件
0094102796
R406
贴片电阻
RS-03000JT
1
件
0094102796
R407
贴片电阻
RS-03000JT
1
件
0094102796
R408
贴片电阻
RS-03000JT
1
件
0094102796
R403
贴片电阻
RS-03000JT
1
件
0094102796
R344
贴片电阻
RS-03000JT
1
件
0094102796
R328
贴片电阻
RS-03000JT
1
件
0094102796
R138
贴片电阻
RS-03000JT
1
件
0094102796
R163
贴片电阻
RS-03000JT
1
件
0094102796
R164
贴片电阻
RS-03000JT
1
件
0094102796
R167
贴片电阻
RS-03000JT
1
件
0094102796
R155
贴片电阻
RS-03000JT
1
件
0094102796
R156
贴片电阻
RS-03000JT
1
件
0094102796
R157
贴片电阻
RS-03000JT
1
件
0094102796
R325
贴片电阻
RS-03000JT
1
件
0094102746
R1
贴片电阻
RS05K000JT
1
件
0094102746
R2
贴片电阻
RS05K000JT
1
件
0094102746
R12
贴片电阻
RS05K000JT
1
件
0094102746
L27
贴片电阻
RS05K000JT
1
件
0094102746
L29
贴片电阻
RS05K000JT
1
件
0094102746
L30
贴片电阻
RS05K000JT
1
件
0094102600
R3
贴片电阻
RC-03K100JT
1
件
0094102613
R117
贴片电阻
RC-03K220JT
1
件
0094102613
R118
贴片电阻
RC-03K220JT
1
件
0094102613
R128
贴片电阻
RC-03K220JT
1
件
0094102613
R129
贴片电阻
RC-03K220JT
1
件
0094102613
R130
贴片电阻
RC-03K220JT
1
件
0094102613
R131
贴片电阻
RC-03K220JT
1
件
0094102613
R145
贴片电阻
RC-03K220JT
1
件
0094102613
R150
贴片电阻
RC-03K220JT
1
件
0094102613
R151
贴片电阻
RC-03K220JT
1
件
0094102613
R205
贴片电阻
RC-03K220JT
1
件
0094102767
RN7
贴片电阻网络
MNR14P2ABJ220
1
件
0094102767
RN8
贴片电阻网络
MNR14P2ABJ220
1
件
0094102928
R73
贴片电阻
RS-03K470FT
1
件
0094102928
R74
贴片电阻
RS-03K470FT
1
件
0094102928
R75
贴片电阻
RS-03K470FT
1
件
0094102824
R20
贴片电阻
RS-03K750JT
1
件
0094102824
R21
贴片电阻
RS-03K750JT
1
件
0094102824
R27
贴片电阻
RS-03K750JT
1
件
0094102824
R28
贴片电阻
RS-03K750JT
1
件
0094102824
R29
贴片电阻
RS-03K750JT
1
件
0094102824
R112
贴片电阻
RS-03K750JT
1
件
0094102824
R113
贴片电阻
RS-03K750JT
1
件
0094102824
R114
贴片电阻
RS-03K750JT
1
件
0094102824
R134
贴片电阻
RS-03K750JT
1
件
0094102825
R8
贴片电阻
RS-03K101JT
1
件
0094102825
R9
贴片电阻
RS-03K101JT
1
件
0094102825
R18
贴片电阻
RS-03K101JT
1
件
0094102825
R19
贴片电阻
RS-03K101JT
1
件
0094102825
R48
贴片电阻
RS-03K101JT
1
件
0094102825
R92
贴片电阻
RS-03K101JT
1
件
0094102825
R120
贴片电阻
RS-03K101JT
1
件
0094102825
R121
贴片电阻
RS-03K101JT
1
件
0094102825
R125
贴片电阻
RS-03K101JT
1
件
0094102825
R165
贴片电阻
RS-03K101JT
1
件
0094102825
R176
贴片电阻
RS-03K101JT
1
件
0094102825
R177
贴片电阻
RS-03K101JT
1
件
0094102825
R204
贴片电阻
RS-03K101JT
1
件
0094102825
R233
贴片电阻
RS-03K101JT
1
件
0094102825
R243
贴片电阻
RS-03K101JT
1
件
0094102825
R47
贴片电阻
RS-03K101JT
1
件
0094102825
R311
贴片电阻
RS-03K101JT
1
件
0094102825
R313
贴片电阻
RS-03K101JT
1
件
0094102825
R326
贴片电阻
RS-03K101JT
1
件
0094102825
R327
贴片电阻
RS-03K101JT
1
件
0094102825
R363
贴片电阻
RS-03K101JT
1
件
0094102816
R80
贴片电阻
RS-03K271JT
1
件
0094102817
R116
贴片电阻
RS-03K331JT
1
件
0094102819
R40
贴片电阻
RS-03K471JT
1
件
0094102819
R127
贴片电阻
RS-03K471JT
1
件
0094102819
R135
贴片电阻
RS-03K471JT
1
件
0094102819
R330
贴片电阻
RS-03K471JT
1
件
0094102819
R206
贴片电阻
RS-03K471JT
1
件
0094102815
R41
贴片电阻
RS-03K102JT
1
件
0094102959
R39
贴片电阻
RC-03K272JT
1
件
0094102959
R318
贴片电阻
RC-03K272JT
1
件
0094102959
R319
贴片电阻
RC-03K272JT
1
件
0094102620
R4
贴片电阻
RC-03K332JT
1
件
0094102620
R5
贴片电阻
RC-03K332JT
1
件
0094102620
R238
贴片电阻
RC-03K332JT
1
件
0094102805
R11
贴片电阻
RS-03K472JT
1
件
0094102805
R14
贴片电阻
RS-03K472JT
1
件
0094102805
R42
贴片电阻
RS-03K472JT
1
件
0094102801
R46
贴片电阻
RS-03K103JT
1
件
0094102805
R78
贴片电阻
RS-03K472JT
1
件
0094102805
R79
贴片电阻
RS-03K472JT
1
件
0094102833
R45
贴片电阻
RS-03K473JT
1
件
0094102805
R234
贴片电阻
RS-03K472JT
1
件
0094102805
R235
贴片电阻
RS-03K472JT
1
件
0094102805
R236
贴片电阻
RS-03K472JT
1
件
0094102805
R237
贴片电阻
RS-03K472JT
1
件
0094102805
R247
贴片电阻
RS-03K472JT
1
件
0094102805
R324
贴片电阻
RS-03K472JT
1
件
0094102805
R341
贴片电阻
RS-03K472JT
1
件
0094102805
R394
贴片电阻
RS-03K472JT
1
件
0094102801
R16
贴片电阻
RS-03K103JT
1
件
0094102801
R17
贴片电阻
RS-03K103JT
1
件
0094102801
R24
贴片电阻
RS-03K103JT
1
件
0094102801
R26
贴片电阻
RS-03K103JT
1
件
0094102801
R64
贴片电阻
RS-03K103JT
1
件
0094102801
R65
贴片电阻
RS-03K103JT
1
件
0094102801
R67
贴片电阻
RS-03K103JT
1
件
0094102801
R68
贴片电阻
RS-03K103JT
1
件
0094102801
R69
贴片电阻
RS-03K103JT
1
件
0094102801
R87
贴片电阻
RS-03K103JT
1
件
0094102801
R88
贴片电阻
RS-03K103JT
1
件
0094102801
R102
贴片电阻
RS-03K103JT
1
件
0094102801
R106
贴片电阻
RS-03K103JT
1
件
0094102801
R123
贴片电阻
RS-03K103JT
1
件
0094102801
R124
贴片电阻
RS-03K103JT
1
件
0094102801
R309
贴片电阻
RS-03K103JT
1
件
0094102801
R329
贴片电阻
RS-03K103JT
1
件
0094102801
R409
贴片电阻
RS-03K103JT
1
件
0094102604
R97
贴片电阻
RC-03K123JT
1
件
0094102604
R132
贴片电阻
RC-03K123JT
1
件
0094102604
R343
贴片电阻
RC-03K123JT
1
件
0094102809
R62
贴片电阻
RS-03K153JT
1
件
0094102803
R136
贴片电阻
RS-03K223JT
1
件
0094102803
R345
贴片电阻
RS-03K223JT
1
件
0094103088
R84
贴片电阻
RS-0603-1/16W-470KΩ-J---T
1
件
0094103088
R85
贴片电阻
RS-0603-1/16W-470KΩ-J---T
1
件
0094102833
R57
贴片电阻
RS-03K473JT
1
件
0094102833
R63
贴片电阻
RS-03K473JT
1
件
0094103088
R115
贴片电阻
RS-0603-1/16W-470KΩ-J---T
1
件
0094202573
C13
贴片电容
0603CG120J500NT
1
件
0094202573
C14
贴片电容
0603CG120J500NT
1
件
0094202573
C15
贴片电容
0603CG120J500NT
1
件
0094202574
C88
贴片电容
0603CG180J500NT
1
件
0094202574
C89
贴片电容
0603CG180J500NT
1
件
0094202711
C130
贴片电容
0603CG200J500NT
1
件
0094202711
C131
贴片电容
0603CG200J500NT
1
件
0094202595
C185
贴片电容
U0603C3R3JNT
1
件
0094202595
C186
贴片电容
U0603C3R3JNT
1
件
0094202570
C108
贴片电容
0603CG470J500NT
1
件
0094202570
C109
贴片电容
0603CG470J500NT
1
件
0094202570
C155
贴片电容
0603CG470J500NT
1
件
0094202570
C156
贴片电容
0603CG470J500NT
1
件
0094202570
C337
贴片电容
0603CG470J500NT
1
件
0094202570
C338
贴片电容
0603CG470J500NT
1
件
0094202570
C339
贴片电容
0603CG470J500NT
1
件
0094202593
C107
贴片电容
U0603C101JNT
1
件
0094202593
C248
贴片电容
U0603C101JNT
1
件
0094202593
C249
贴片电容
U0603C101JNT
1
件
0094202572
C5
贴片电容
0603CG221J500NT
1
件
0094202572
C66
贴片电容
0603CG221J500NT
1
件
0094202572
C77
贴片电容
0603CG221J500NT
1
件
0094202572
C86
贴片电容
0603CG221J500NT
1
件
0094202572
C87
贴片电容
0603CG221J500NT
1
件
0094202572
C96
贴片电容
0603CG221J500NT
1
件
0094202572
C97
贴片电容
0603CG221J500NT
1
件
0094202649
C231
贴片电容
0603CG391J500NT
1
件
0094202566
C346
贴片电容
0603CG561J500NT
1
件
0094202650
C198
贴片电容
0603CG102J500NT
1
件
0094202650
C188
贴片电容
0603CG102J500NT
1
件
0094202650
C219
贴片电容
0603CG102J500NT
1
件
0094202650
C235
贴片电容
0603CG102J500NT
1
件
0094202651
C99
贴片电容
0603CG103J500NT
1
件
0094202651
C101
贴片电容
0603CG103J500NT
1
件
0094202651
C102
贴片电容
0603CG103J500NT
1
件
0094202651
C103
贴片电容
0603CG103J500NT
1
件
0094202651
C104
贴片电容
0603CG103J500NT
1
件
009420265
