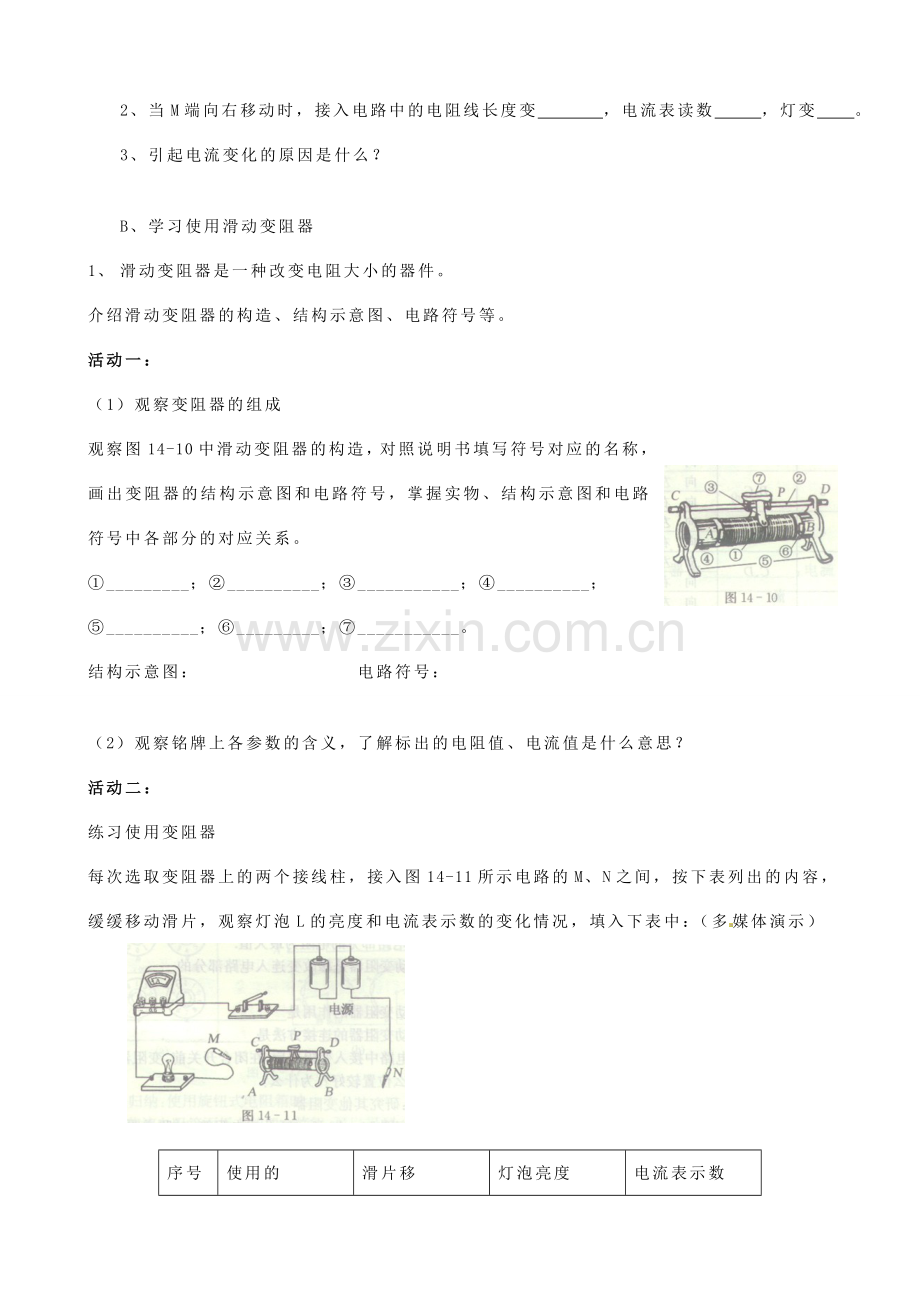

14.2 变阻器教案教学目标 1知识与技能 知道滑动变阻器的构造，能根据需要正确连接滑动变阻器，会用滑动变阻器改变电流。(A)2过程与方法通过仔细观察实物，熟悉滑动变阻器的构造。能将滑动变阻器的实物、电路符号和结构示意图有机联系起来。通过实验熟悉滑动变阻器的使用。(B)3情感、态度与价值观提出猜想、多动手，在实验中学习变阻器的使用，掌握其规律，建立“实践出真知”的观念。(C)教学重点 知道变阻器的构造及作用，画出变阻器的符号及结构示意图，会正确使用变阻器。教学难点 正确使用变阻器教学方法 学生分组科学探究、讨论和交流、讲解教学设计前提测评：图11如图1电路，AB是一段电阻丝，当导线夹由A向B移动的过程中，电灯亮度将（ ） A变亮 B变暗 C不变 D无法判断是否变化一、新课导入：怎样使小灯泡的灯光亮度连续变化？二、新课教学：A、探究用铅笔芯改变电路中电流的方法想一想：1、当M端向左移动时，接入电路中的电阻线长度变 ，电流表读数 ，灯变 。2、当M端向右移动时，接入电路中的电阻线长度变 ，电流表读数 ，灯变 。3、引起电流变化的原因是什么？B、学习使用滑动变阻器1、 滑动变阻器是一种改变电阻大小的器件。介绍滑动变阻器的构造、结构示意图、电路符号等。活动一：（1）观察变阻器的组成观察图14-10中滑动变阻器的构造，对照说明书填写符号对应的名称，画出变阻器的结构示意图和电路符号，掌握实物、结构示意图和电路符号中各部分的对应关系。_；_；_；_；_；_；_。结构示意图： 电路符号：（2）观察铭牌上各参数的含义，了解标出的电阻值、电流值是什么意思？活动二：练习使用变阻器每次选取变阻器上的两个接线柱，接入图14-11所示电路的M、N之间，按下表列出的内容，缓缓移动滑片，观察灯泡L的亮度和电流表示数的变化情况，填入下表中：（多媒体演示）序号使用的接线柱滑片移动方向灯泡亮度的变化电流表示数的变化1A、C向 左向 右2A、D向 左向 右3B、C向 左向 右4B、D向 左向 右5C、D向 左向 右6A、B向 左向 右分析、归纳：（1）要控制电路中的电流大小，滑动变阻器有哪四种接法？_；其中接_和_等效，_和_等效。（2）接_和_时都不能改变电阻及电流大小，其中接_时，变阻器接入电路部分的电阻为零；接_进，变阻器接入电路部分的电阻为最大值。（3）滑动变阻器是靠改变连入电路部分的_改变电阻的。（4）滑动变阻器的作用是_。（5）滑动变阻器的连接方法是_。（6）当电路中接入变阻器后，在闭合开关前，变阻器的滑片P应调节到什么位置较好？为什么？C：研究其他变阻器：（1）观察插孔式电阻箱，对照说明书了解其原理和使用方法。图示状态，电阻箱连入电路的阻值为_。（2）观察旋钮式电阻箱，对照说明书，了解其原理及使用方法。使用旋钮式电阻箱时，图示状态，A、B间的电阻值为_。（3）其他变阻器：旋钮式、拉杆式三、课堂小结四、课堂检测：1如图2是连入电路的两只相同的电阻箱，甲图连入电路的阻值为 ；乙图连入电路的阻值是 ，这种电阻箱连入电路的最大阻值是 图22下列用电器中，不需要变阻器的是 （ ） A普通家用的白炽电灯 B电视机或收音机 C无级调光书写台 D调温电熨斗3在图3所示的滑动变阻器的四种接法中，当滑片P向左滑动时，电阻变大的是 （ ）图34一个滑动变阻器铭牌上标有“50 15A”的字样它的意义是（ ）A电阻的最小值是50，允许通过的最大电流是15AB电阻的最小值是50，允许通过的最小电流是15AC电阻的最大值是50，允许通过的最小电流是15AD电阻的最大值是50，允许通过的最大电流是15A图45某班同学做“用滑动变阻器改变电流”的实验，电路如图4所示（1）连接实物时，开关应当 ，滑片P应移动最 端（选填“左”或“右”）；（2）开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是 ；乙同学发现无论怎样移动滑片P，灯一直很亮，这可能是 ；丙同学缓慢移动滑片P时，看到灯忽然亮又忽然不亮，这可能是 图56若将如图5所示的滑动变阻器连入电路，要求当滑动变阻器的滑片P向D端移动时，电路中的电阻变大，则滑动变阻器连入电路的接线柱应是（ ）AA和D BC和B CB和D DA和B7如图6所示是一种自动测定油箱内油面高度的装置图6（1）图中的装置相当于简单机械中的_；（2）图中R是电学中的什么元件_ _；（3）油量表是用_表改装的；（4）当油箱中的浮标向上运动时，R的电阻值将 ，对电流的阻碍作用将 ，此时电路中的电流将 (选填“增大”或“减小”)五、预习作业：1、用替代法测电阻的方法。 2、滑动变阻器电路的变化规律。 3、电流与电压电阻的关系。 六、教后反思 14.2滑动变阻器课后练习（A）寅阳初中 薛春辉1滑动变阻器主要是由金属杆、_、_、_等部分构成，密绕在瓷筒上的每圈电阻线之间都是_的。 2滑动变阻器是用_较大的合金线制成的，这种合金线又叫电阻线。改变电阻线在电路中的_，就可以逐渐改变连入电路的电阻大小，从而逐渐改变电路中的_大小。 3某滑动变阻器标有“100，5A”字样。它表示这变阻器的电阻变化范围是_，允许通过的电流最大值是_。4如右图所示是一种调节收音机音量兼开关的调节器，它实际上是一个旋钮型变阻器若接线片A、B巳接入了电路，则顺时针转动旋钮触片时，收音机的音量将变 5一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板无风时OC是竖直的，风越强，OC杆偏转的角度越大AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个 ，观察小灯泡的 可以粗略地知道风力的大小6滑动变阻器的滑片P滑动时，接入电路的电阻发生变化的原因是( ) A加在电阻丝两端的电压发生变化 B电阻丝横截面积发生变化 C连入电路的电阻丝长度发生变化 D通过变阻器的电流强度发生变化7如图所示，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是（ ）AA、D BB、C CA、B DC、D8在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是（ ）A连入变阻器时，应使滑片位于变阻器值最大的位置B开关、电流表应接在靠近电源电流流出的一端C连接电路时，应先将开关断开D电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端参考答案1.电阻丝、瓷筒、接线柱、绝缘；2.电阻率、长度、电流；3. 0100、3A；4.小；5.滑动变阻器、亮度6.C 7.B 8.B14.2滑动变阻器课后练习（B）寅阳初中 薛春辉1关于电阻，下列说法错误的是（ ）A电阻表示导体对电流的阻碍作用B导体的电阻与导体的材料、长度、横截面积有关C导体的电阻与导体两端的电压成正比，与导体中的电流成反比D导体的电阻是导体本身的性质，与是否通电无关2一根铝导线的电阻为R，现在要使它接入电路中后电阻大于R，可采取的措施有（ ）A减小这根导线两端的电压或者增大通过它的电流B将这根导线拉长后接入电路C将这根导线对折后接入电路D用长短粗细都相同的铜导线代替铝导线接入电路3把甲、乙两段电阻线接在相同的电压下，甲线中的电流大于乙线中的电流，忽略温度的影响，下列判断中错误的是( ) A.当它们材料、粗细都相同时，甲线长乙线短B.当它们材料、长度都相同时，甲线粗乙线细C.当它们长度、粗细都相同时，两线的材料一定不同D.甲、乙两电阻线的材料、长短、粗细不可能完全相同4有两只定值电阻，上面分别标有“2A 10”和“1A 5”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为 A 1A B2A C 3A D 不能确定5如图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是 6设计题：如图所示，有灯泡L1、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器改变通过L2的电流。请画出电路图并连接实物图。 7小强学习了滑动变阻器的使用方法后，想利用如图3所示的器材设计一个可以控制电铃声音大小的电路，请你协助他完成下列任务：（1）连接好实物图；（2）画好正确连接后的电路图；（3）如果要使电铃的声音越来越响，针对你所设计的电路，说明应该如何调节滑动变阻器.8根据下表中数据回答：安装家庭电路取用导线时，应从铜线和铁线中，选用_线。制作一个滑动变阻器，选择电阻线材料时，应从锰铜合金和镍铬合金中，选用_。9如右图所示，电阻箱的示数为_.10一次实验中需要测量小灯泡两端的电压和通过它的电流.聪明而粗心的小刚连接了下图所示的电路.同组的小林发现有错误,主张拆了以后重新连接,可是时间来不及了,小刚眼珠一转,在图示的电路中只增加了一根导线,电路就正常工作了.（1）如果闭合图5中所示电路的开关,电压表示数、电流表示数情况如何?小灯泡发光情况怎样？（2）在图中画出小刚连接的那根导线.(用虚线表示)参考答案L1L2S1.C 2.B 3.A 4.A 5.D6.如图答-1所示 图答-17.(1)如图答-2; (2)如图答-3; (3)向左调节滑片SS图答-2图答-3 8.铜、镍铬；9.608 图答-410.(1)因为电流表的内电阻很小，所以闭合开关后，电灯泡和定值电阻被电流表短路，只有电压表、电流表和滑动变阻器串联接入电路中，所以小灯泡不发光.又因为电压表的内电阻很大，所以它的示数接近电源电压，而电流表的示数接近于零.（2）小刚连接的导线如图答虚线所示.14.2滑动变阻器课后练习（C）寅阳初中 薛春辉1、电阻用字母来表示；在国际单位制中电阻的基本单位是，符号是。50K= M= 。2、（1）电阻是导体本身的一种，它跟导体两端的电压和通过导体的电流（有关、无关）（2）影响导体电阻大小的因素有：。（3）在相同的条件下，材料不同，导体的电阻也（相同、不同） 在相同的条件下，导体越长，电阻就越；导体越短，电阻就越。 在相同的条件下，导体越粗，电阻就越；导体越细，电阻就越。 对于大多数的导体来说，温度越高，电阻就越。3、（1）滑动变阻器的原理是。（2）滑动变阻器在电路图中的符号是。（3）滑动变阻器在电路中的作用主要有和。（4）使用滑动变阻器时，连接方法是；在闭合开关前，先要将滑动变阻器的滑片移到阻值_处。（5）一滑动变阻器上标有“50 2A”的字样，它表示的意思是_ 。（6）如右图所示的滑动变阻器，可以变阻的连接方法有 ；如果想让滑片P向右移动时，连入电路中的电阻增大，则能够采用的连接方法有。4、小李家的灯泡的灯丝烧断了，他把开关断开后，把灯泡摇了一摇，灯丝就被重新接上了，但使用时发现灯比原来亮了许多，这是因为灯丝接上后 。5、按要求连接电路：能利用滑动变阻器来改变灯泡的亮度，且当滑片P向右移动时灯会变亮，在图中画出电路的连接方法。如果一个同学在连接好电路后，闭合开关，发现怎么样移动滑片P，都不能改变灯的亮度，你觉得可能的原因是什么？6、小明同学想测量一个电路中灯的电流和电压，请把各元件连接起来。并在右边方框中画出相应的电路图。7、如右图中所示，要想把滑动变阻器连入电路中，并且当滑片P向右移动时电灯变亮，应该接哪二个接线柱 。8、按照下面的电路图连接实物图。连接电路时要注意：开关必须_,闭合开关前要将滑动变阻器的滑片P移到 端；电流表和电压表的示数如右下图所示，则通过灯泡的电流和灯泡两端的电压分别是： _ _。参考答案1.R 欧姆 0.05 50000 2.(1)性质 无关 (2)材料、长度、横截面积 (3)不同 大小 小 大 大 3.(1) 改变接入电路的电阻丝的长度来改变电阻的 (2) (3)保护电路 改变电流、改变电压 (4)串联 最大 (5)最大阻值是50，允许通过的最大电流是2A (6) AC AD BC BD；AC或BC 4.灯丝变短变粗，电阻变小，电流变大 5.图略；可能是连接了B或C两个接线柱。6.略 7.AD或BD 8.图略 断开 最右 0.34A和6V。
