电视机的物理参数和原理解析

一、 电路作用
1. 梳状滤波器:A、从F中分离出Fu，Fv。
2. ACK：彩电按接收弱信号时，关闭色度通道，防止色班干扰。
3. 消磁电路:消除显像管上的铁件所带磁性，防止磁对显像管的影响。
4、末级视放电路:
（1） 从Y与三个色差信号中解调出三个基色信号和高频Y信号。
（2） 放大基色信号和高频Y信号。
5、 伴音中放:对6.5MHz的第二伴音中频进行放大并限幅，提高伴音中频信号的幅度并消除干扰。
6、亮度通道:放大并延时亮度信号。
7、场振荡器:产生频率略低于场频的场扫描信号。
8. 高频调谐器：选择电台；对高频信号进行放大；将高频信号变成中频信号。
9、 高频调谐器高放级：放大接收的高频信号，提高接收灵敏度。
10高频调谐器本机振荡:产生比接收图像载频高38MHz的等幅正弦波信号。
11、高频调谐器混频级:将高放后的高频信号与本机振荡信号混频产生中频信号。
12、伴音鉴频器：从6.5MHz信号中解调出音频信号。
13、亮度延时电路：将Y信号延时0.6μs，使之与色度信号同时到达显像管。
14、副教波晶体振荡电路：产生4.43MHz的副载波信号。
15、场推动器：放大场振荡信号或进行振荡与输出级间的阻抗变换。
16、伴音电静噪电路:无信号时或自动选台时关闭伴音通道，防止产生噪音。
17、ABL:限制显像管的亮度，防止显像管太亮。
18、行AFC电路:比较行同步信号与行振荡信号的相位，将相位差转换成误差电压。
19、预加重电路:调频前将音频信号的高频分量的幅度提高，以提高信噪比。
20、勾边电路:提升图像黑白交接处的信号幅度差别，提高图像的清晰度。
21、PAL开关电:使送往V同步检波器的副载波逐行倒相。
22、PAL识别电路:识别电视发送的V信号的相位，使再生副载波Fv与电台同步。
23、行扫描电路:（1）产生行扫描电流。（2）产生行消隐信号。（3）提供显像管和视放级电源。
24、箝位电路:将消隐电平箝位于同一电平上，防止亮度失真。
25、枕形校正电路:校正由于显像管四角距屏幕中心远而产生的枕形失。
26、中频通道:\（1）进一步提高电视机的选择性。（2）放大中频信号。（3）解调中频信号得到FBAS和第二伴音中频信号。（4）稳定中频频率和增益。
27、中频通道输入电路:进一选择中频信号，提高电视机的选择性。
28、场行消隐电路:将场行逆程脉冲送亮度通道，消除场行回扫线。
29、色度通道:放大并解调色度信号，从F中解调出三个色差信号。
30、开关电源:为其它电路提供稳定的直流电源电压。
31、ANC:消除干扰对同步分离电路和AGC的影响。

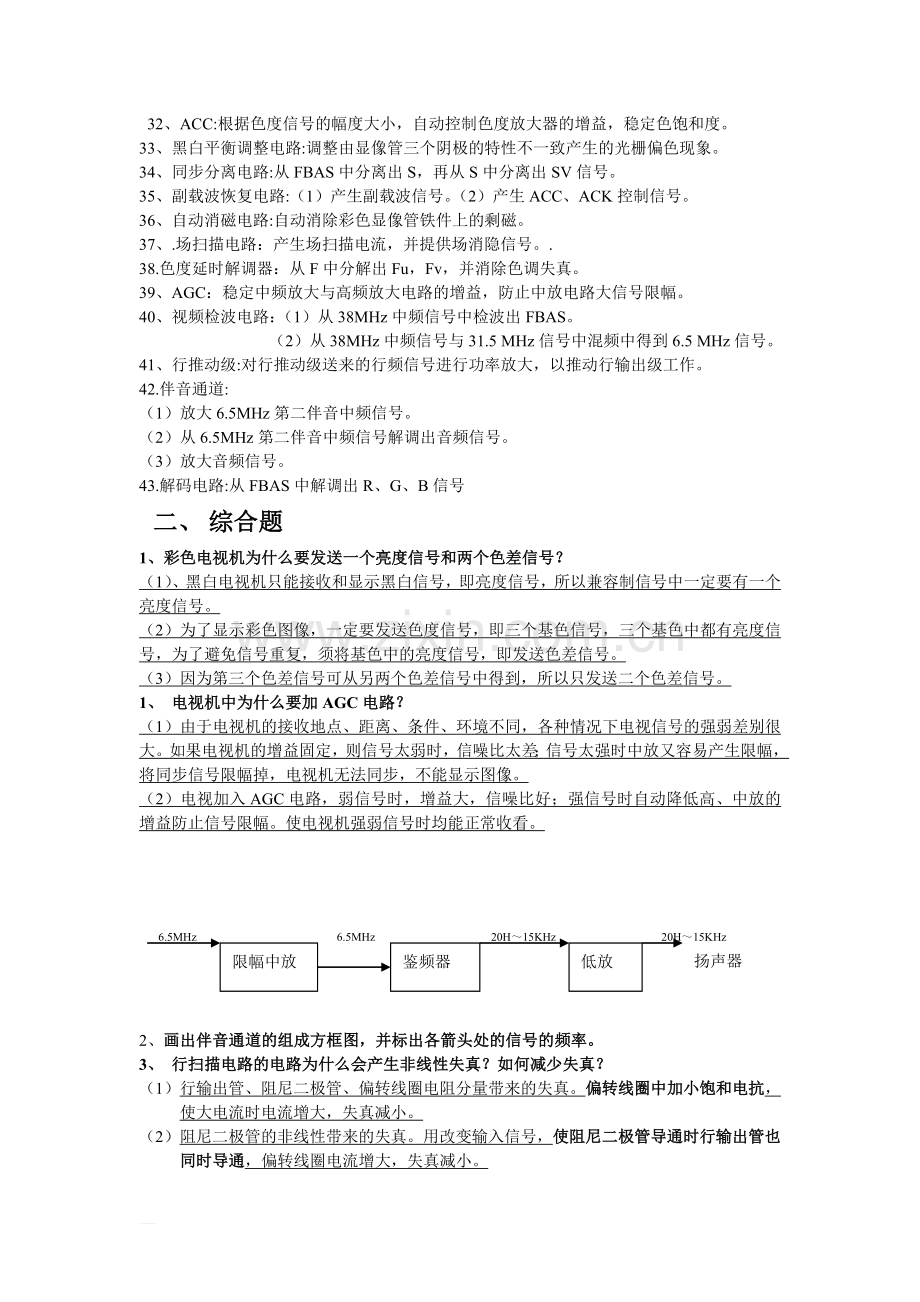

32、ACC:根据色度信号的幅度大小，自动控制色度放大器的增益，稳定色饱和度。
33、黑白平衡调整电路:调整由显像管三个阴极的特性不一致产生的光栅偏色现象。
34、同步分离电路:从FBAS中分离出S，再从S中分离出SV信号。
35、副载波恢复电路:（1）产生副载波信号。（2）产生ACC、ACK控制信号。
36、自动消磁电路:自动消除彩色显像管铁件上的剩磁。
37、.场扫描电路：产生场扫描电流，并提供场消隐信号。.
38.色度延时解调器：从F中分解出Fu，Fv，并消除色调失真。
39、AGC：稳定中频放大与高频放大电路的增益，防止中放电路大信号限幅。
40、视频检波电路：（1）从38MHz中频信号中检波出FBAS。
（2）从38MHz中频信号与31.5 MHz信号中混频中得到6.5 MHz信号。
41、行推动级:对行推动级送来的行频信号进行功率放大，以推动行输出级工作。
42.伴音通道:
（1） 放大6.5MHz第二伴音中频信号。
（2）从6.5MHz第二伴音中频信号解调出音频信号。
（3）放大音频信号。
43.解码电路:从FBAS中解调出R、G、B信号
二、 综合题
1、彩色电视机为什么要发送一个亮度信号和两个色差信号？
（1）、黑白电视机只能接收和显示黑白信号，即亮度信号，所以兼容制信号中一定要有一个亮度信号。
（2）为了显示彩色图像，一定要发送色度信号，即三个基色信号，三个基色中都有亮度信号，为了避免信号重复，须将基色中的亮度信号，即发送色差信号。
（3）因为第三个色差信号可从另两个色差信号中得到，所以只发送二个色差信号。
1、 电视机中为什么要加AGC电路？
（1）由于电视机的接收地点、距离、条件、环境不同，各种情况下电视信号的强弱差别很大。如果电视机的增益固定，则信号太弱时，信噪比太差；信号太强时中放又容易产生限幅，将同步信号限幅掉，电视机无法同步，不能显示图像。
（2）电视加入AGC电路，弱信号时，增益大，信噪比好；强信号时自动降低高、中放的增益防止信号限幅。使电视机强弱信号时均能正常收看。
6.5MHz
20H～15KHz
20H～15KHz
6.5MHz
扬声器
低放
鉴频器
限幅中放
2、 画出伴音通道的组成方框图，并标出各箭头处的信号的频率。

3、 行扫描电路的电路为什么会产生非线性失真？如何减少失真？
（1） 行输出管、阻尼二极管、偏转线圈电阻分量带来的失真。偏转线圈中加小饱和电抗，使大电流时电流增大，失真减小。
（2） 阻尼二极管的非线性带来的失真。用改变输入信号，使阻尼二极管导通时行输出管也同时导通，偏转线圈电流增大，失真减小。
（3） 显像管非球面产生的延伸性失真采用，偏转线圈中加S校正电容和采用枕形校正电路。
本机振荡

RF＋38MHz
RF RF RF
IFp
IFs
混频级
高放级
输入回路
1、 画出高频调谐器的组成方框图，并标出各箭头处的信号名称。
1、 说出行扫描电路的主要要求和作用。
（1） 产生线性良好幅度足够频率准确的行扫描电流。
（2） 产生行消隐信号。
（3） 为显像管和视放电路提供多种直流电压。
（4） 能够被场同步信号同步。
1、简述PAL制色度信号的编码过程。
（1） 三个基色信号经矩阵电路得到一个Y信号和R一Y、B一Y信号。
（2） 将R一Y、B一Y信号先经频带压缩为1.3MHz。
（3） 再将R一Y、B一Y信号经幅度压缩为V信号与U信号。
（4） V信号对逐行到相的副载波进行平衡调幅得到Fv；U信号对副载波进行平衡调幅得到Fu 。
（5） 将Fv与Fu相加得到己调色度信号F。
3．PAL识别电路和PAL开关电路的作用是什么？
（1） PAL识别电路
由于PAL剃色度信号是逐行倒相的，则副载波恢复电路再生的副载波也应当是逐行倒相的。由于副载波恢复电路振荡信号的相位不能正好与电台信号的相位一致，所以必须用逐行倒相的识别信号电路反映输入信号的相位，使再生副载波信号相位正确。
（2） PAL开关电路
该电路可使送往V同步检波器的为逐行倒相的副载波。
4、场扫描电流产生非线性失真的原因有哪些？采用哪些方法减少失真？
场非线性失真产生的原因：
（1） 锯齿波形成电容上的电压为指数曲线，并不是线性的波形。
（2） 耦合电容对锯齿波信号具有微分作用，使线性的变差。
（3） 场输出晶体管的非线性放大信号时产生的失真。
校正方法：
（1） 采用二次积分法。锯齿波信号经积分会变成抛物线，失真波形积分后会使非性失真城小。
（2） 预失真法，将信号转变成相反失真的波形经非线性放大后失真减小。
（3） 负反馈法。利用负反馈改善失真。
（4） 正反馈法。使锯齿波的上部反馈大，减小上部的非线性失真。
5、如何调整黑白平衡？
（1） 将五个黑白平衡调整电位器置于中间位置，色饱和度关置最小位置，开机预热十五分钟。
（2） 接收图像，将亮度尽可能开小，调整三个暗平衡电位器使图像为黑白图像。
（3） 将亮度尽可能开大，调整二个亮平衡电位器使图像为黑白图像。
（4） 重复（2）、（3）步骤使亮、暗自平衡兼顾。

>0.9
8MHz
1
0.7
1、4频道的图像载频为77.25MHZ，画出它的高频电视信号的频率特性曲线。
0 Fp Fs
（77.25） （83.75）
F（MHz）

场偏转线圈

场消隐电路
场振荡级
场输出级
场推动级
2、画出场扫描电路的组成方框图，并标出各箭头处的信号名称。 场同步 场锯齿波 场锯齿波

3、色锁相环的作用是什么？它与一般的锁相环有何不同？
（1） 色锁相环的作用是使副载波晶振电路产生的副载波信号与电视台的副载波信号同步。
（2） 由于色锁相环的输入信号学B信号，B信号是逐行摆动的，即+1350与-1350是逐行交替出现的，所色锁相环的输出信号不是直流电压而是7.8KHz的交流信号，所以该色锁相环的滤波电路应是具有检波作用的双时间常数滤波电路。才能将7.8KHz的交流信号滤波成VAPC。
1、 说出行扫描电路的主要要求和作用。
（1） 产生频率准确线性良好幅度足够的行扫描电流。
（2） 能够被行同时信息同步。
（3） 提供行消隐信号，用以消除行回扫线。
（4） 提供显像管和视放电路的工作电压。
1、 简述三基色原理，在电视技术中的是如何应用这一原理的。
答：三基色原理及应用：
（1）自然界中的一切彩色都可以分解为R、G、B三种基色。
利用这一原理，彩色电视台就是将彩色图像分解为三种基色，转换成相应的三基色信号后，再经编码后发送出去，就可以传送彩色图像。
（3） 利用三基色按不同的比例混合，可得到绝大多数彩色。
彩色显像管利用这一原理，只要用三种基色荧光粉，受电视信号控制发出不同的光即
可再现彩色图像。
2、 中频通道有哪些主要要求？
答：中频通道主要要求：
（1） 要有60dB坝上的增益，以保证灵敏度。
（2） 有效抑制郐近频道的干扰，以保证选择性。
（3） 要有40dB以上的AGC控制范围。
（4） 工作稳定，防止产生干扰。
3、 什么叫ACK电路？为什么要加ACK电路？
答：ACK即自动消色电路。
如果不加消色电路，当彩电接收黑白信号或接收的彩色信号太弱时，信噪比很差。这时图像噪波点比较多，比较杂乱，影响了收看。关闭色度通道，也就不会产生杂波，可得到较为清楚的黑白图像。所以所有彩电都有ACK电路。
4、 开关型稳压电源正常工作有哪些必要条件？
答：开关型稳压电源正常工作的必要条件：
（1）振荡启动电路能为振荡调整管提供偏置电流。
（2）振荡正反馈电路正常，满足振荡条件。
（3）输出负载不能有短路。
2、电视机中为什么要加ANC电路？
干扰信号会破坏同步分离电路的正常工作，使其不能分离出同步信号，则图像不能够同步，也就无法正常显示图像。
另外干扰信号会破坏AGC电路的正常工作，使图像中频信号在中频通道被限幅，使同步信号幅度减小，同样同步分离电路不能分离出同步信号，产生图像不同步现象。
（１）同步分量电路组成
ＦＢＡＳ ＦＢＡＳ Ｓ
全电视信号 全电视信号 复合同步信号
场同步信号
去场振荡级
ANC
场同步
积 分
幅度分离
4、画出同步分离电路的组成框图，并说出各电路的作用。去行ＡＦＣ电路

（1） 电路作用：ＡＮＣ：消除干扰。幅度分离：从全电视信号中分离出复合同步信号Ｓ。
场同步积分：从复合同步信号Ｓ中分量出场同步信号。
2、画出解码电路组成框图，并标出各箭头处的信号称。行逆程脉冲
行同步信号
00 士900
R

G

B

Y

R一Y
B一Y

亮
FBA5
色度通道
解码

矩阵
副载波恢复电路
亮度通道

1、 行偏转线圈的电感量为2mH，则行逆程电容器的容量应选用多大？若主电源电压为110V那行逆程电容器的耐压大于多少伏？
（1） 设Tr为行逆程时间，Cr为行逆程电容器，Ly为行偏线圈。则：
Tr＝π√CrX Ly
Cr＝Tr/π2 Ly
Cr＝7200P
答：行逆程电容量为7200P
（2） Vc＝8x110V＝880V
答：行逆程电容器的耐压大于880伏，一般取1500V。
4、彩色显像管有哪电极？各电极的作用是什么？各极正常电压值是多少？
灯丝：加热阴极，6.3V交流有效值。
阴极：发射电子，120～160V。
栅极：控制电子束流大小，接地。
加速极：提高电子束流速度，400～800V。
聚焦极：使电子束变细，4000～8000V。
高压极：吸引电子飞向屏幕，22～26KV。
5、分析下列故障的产生原因或产生在哪部分电路
（1）光栅正常无图像无伴音
公共通道有故障
（2）有光栅有图像无伴音
伴音通道有故障。
（3）图像行场都不同步
同步分离或AGC电路有故障。
（4）有模糊不清的彩色图像，亮度暗，图像缺乏细节
亮度通道有故障。
（5）很亮的绿色光栅
绿阴极电压偏低。
1、 写出亮度方程，并说明其意义。
答：亮度方程：Y=0.3R十0.59G十0.l1B
该公式说明：（1）红绿蓝三基色可以合白色，而白色光也可以分解成红绿蓝三种基色。
（1） 红绿蓝三基色合成白光时，对白光亮度的比例为各系数，即：0.3、0.59、0.l1。
（2） 当基色光转换成电信号后，该公式仍适用。即：
UY=0.3UR十0.59UG十0.l1UB
2、 彩电为什么要设AFT电路？
答： 图像中频信号是由高频头本机振荡频率f0与天线输入频率fr之差。一般fr较稳定，而f0是由的参数决定的，这些参数受温度变化或电压变化会改变，f0就会改变引起中频频率变化。中频频率变化使中放增益变化而使信号幅频特性变化，引起图像或伴音效果变坏。
为此，设置AFT电路，当f0变化时能自动进行校正，使中频频率不变，保证图像与伴音正常。
FBAS Y Y

R一Y

F B一Y

00 士900
延时行同步 B、F
B
R

G

B

色度通道

解码

矩阵
亮度通道
4.43MHz带通
4.43MHz陷波
3、 画出解码电路的基本组成框图，标注各电路的输入输入信号。

行逆程脉冲
副载波恢复电路
色同步选通

4、 说出场扫描电路的主要要求和作用。
（1） 产生频频率正确幅度足够线性良好的场扫描电流。
（2） 能够被场同步信号同步。
（3） 提供场消隐信号。
2、 副载波恢复电路的的作用是什么？
（1） 产生U、V同步检波器所需的与信号严格同步的副载波信号。
（2） 产生ACC和ACK的输入信号。
4、画出行扫描电路的电路组成框图，标出各电路的输入输出信号。

行偏转
行推动级
行振荡器
行输出级
行AFC
HV
180V
积分电路
高中压电路

5、自会聚彩色显像管有何特点
（1） 一字排列精密电子枪。
（2） 黑底条纹条状横排荧光粉。
（3） 大口径聚焦。
（4） 快速启动，5秒钟即正常显示光栅。
（5） 自会聚效果好，不用外加会聚电路。
1、 简述三基色原理，在电视技术中的是如何应用这一原理的。
1、简述三基色原理，在电视技术中的是如何应用这一原理的。
答：三基色原理及应用：
（1）自然界中的一切彩色都可以分解为R、G、B三种基色。
利用这一原理，彩色电视台就是将彩色图像分解为三种基色，转换成相应的三基色信号后，再经编码后发送出去，就可以传送彩色图像。
（4） 利用三基色按不同的比例混合，可得到绝大多数彩色。
彩色显像管利用这一原理，只要用三种基色荧光粉，受电视信号控制发出不同的光即
可再现彩色图像。
2、 高频调谐器有哪些主要性能要求？
（1）能接收无线与有线电视频道。
（2）通频带要大于8MHz。
（3）增益大于20dB。
（4）AGC控制范围大于20dB。
（5）工作稳定。
3、 说出行扫描电路的主要要求和作用。
（1）产生线性良好幅度足够频率准确的行扫描电流。
（2）产生行消隐信号。
（3）为显像管和视放电路提供多种直流电压。
（4）能够被场同步信号同步。
5、彩色显像管与黑白显像管有何不同？
（1）一字排列精密电子枪。
（2）黑底条纹条状横排荧光粉。
（3）大口径聚焦。
（4）快速启动，5秒钟即正常显示光栅。
（5）自会聚效果好，不用外加会聚电路。

高频头
0～15KHz
SIF 伴音通道
RF
R
高频头 IF 中频通道 FBAS 解码器 G CRT
B

Sv 场扫描电路 Iv

同步分离 Ih Hv
220V 110V S 行扫描电路
开关电源 电压变换

3.开关型稳压电源有哪些特点？（10分）
（1） 效率达90%以上。
（2） 输入电压调整范围大，达150～250V。
（3） 脉冲频率高，所以滤波电容小
（4） 由于不要电源变压器，所以体积小，重量轻。
（5） 容易加保护电路，安全可靠。
（6） 干扰大，电路复杂。
4.如果行偏线圈的电感量为2mH，行逆程电容应为多大？如果行输出级的电源为115V，行逆程电压为多少伏？行逆程电容的耐压至少应为多少伏？（10分）
解：Tr＝π√CrLy ＝12μs√Cr×2mH
Cr＝7200P
Vr＝6.8Ec＝115×6.8＝782V
VCmax＝115×7.8＝897V
5.试分析彩电产生下列故障的原因或损坏的电路部位。（5分）
（1）有光栅但无图像也无伴音
高频头或中频通道有故障。
（2）黑白图像正常无彩色
色度通道或副载波恢复电路有故障。
（3）很亮的红色光栅
红阴极电压太低
（4）有伴音无光栅
行扫描或显像管电路有故障。
（5）场同步，行不同步
行AFC或行VOC有故障。

1、画出彩色电视机的基本组成框图，标注各电路的输入输出信号。（10分）

高频头
0～15KHz
SIF 伴音通道
RF
R
高频头 IF 中频通道 FBAS 解码器 G CRT
B

Sv 场扫描电路 Iv

同步分离 Ih Hv
220V 110V S 行扫描电路
开关电源 电压变换

4、试分析彩电产生下列故障的原因或损坏的电路部位。
（1） 一条水平亮线
场扫描电路或场输出级的电源电路或场偏转线圈有故障。
（2） 黑白图像正常无彩色
色度通道或副载波恢复电路有故障。
（3） 有伴音无光栅
行扫描电路或显像管电路有故障。
（4） 行同步场不同步
场同步分离或场振荡电路或AGC电路有故障。
（1） 无伴音无光栅
电源电路有故障。
3、根据黑白图像分析无彩电故障的原因和故障部位。
（2） 黑白图像也不正常，信噪比差，不稳定。
这是信号太弱或天线不良所引起；也可能是高中频电路的灵敏度低所致。
这两种情况都会使到达解码电路的B信号太弱，ACK关闭色度通道而无彩色。
（3） 黑白图像正常，信噪比好，且稳定。
这是解码电路有故障所致。是色度通道有故障，无法解调出色度信号。
（１）同步分量电路组成
ＦＢＡＳ ＦＢＡＳ Ｓ
全电视信号 全电视信号 复合同步信号
场同步信号
去场振荡级
ANC
场同步
积 分
幅度分离
4、画出同步分离电路的组成框图，并说出各电路的作用。去行ＡＦＣ电路

（4） 电路作用：ＡＮＣ：消除干扰。幅度分离：从全电视信号中分离出复合同步信号Ｓ。
场同步积分：从复合同步信号Ｓ中分量出场同步信号。
5、开关型稳压电源有什么特点？
（1） 调整管工作于开关状态，工作效率高达80％以上。
（2） 利用改变脉冲宽度或频率来调整输出电压，所以ｑ输入电压调整范围大，可达150～250Ｖ。
（3） 振荡频率高，所以滤波电容量小。
（4） 因破坏振荡便可以无电压输出，所以可以加保护电路，工作可靠。
（5） 体积小重量轻。
（6） 易产生干扰。
（7） 电路复杂。
本机振荡

RF＋38MHz
RF RF RF
IFp
IFs
混频级
高放级
输入回路
1、 画出高频调谐器的组成方框图，并标出各箭头处的信号名称。
3、 说出行扫描电路的主要要求和作用。
（5） 产生线性良好幅度足够频率准确的行扫描电流。
（6） 产生行消隐信号。
（7） 为显像管和视放电路提供多种直流电压。
（8） 能够被场同步信号同步。

2、画出彩色电视机的基本组成框图，标注各电路的输入输出信号。

0～15KHz
SIF 伴音通道
RF
R
高频头 IF 中频通道 FBAS 解码器 G CRT
B

Sv 场扫描电路 Iv

同步分离 Ih Hv
220V 110V S 行扫描电路
开关电源 电压变换

1、 高频调谐器有哪些主要性能要求？
（1）能接收D1～56频道和Z1～38频道。
（2）每个频道的B应大于8MHz。
（1） 增益大于20dB。
（2） AGC控制范围大于20dB。
（3） 工作稳定，高频辐射要小。
2、 彩色显像管与黑白显像管有何不同？
（1） 彩色显像管有三个阴极，而黑白显像管只有一个阴极。
（2） 彩色显像管有三个电子束，而黑白显像管只有一个电子束。
（3） 彩色显像管有三种色的荧光粉，而黑白显像管只有一种色的荧光粉。
（4） 彩色显像管除灯丝外的各极电压，都比黑白显像管的高。

三、 故障分析
1、 有光栅，无图像无伴音:高频调谐器或中频通道存在故障。
2、 场行扫描都不同步:同步分离电路或AGC电路有故障。
3、 一条水平亮线:场扫描电路或场扫描电源电路或场偏转线圈开路。
4、 伴音失真，且有场频干扰声:伴音鉴频器有故障或调谐不准
4、光栅偏红:红阴极电压偏低所造成，红阴极或红视放有故障
1、有伴音，无光栅:行扫描或显像管或末级视放电路有故障。
2、行同步，场不同步:场同步积分或场振荡或AGC电路有故障。
1、 爬行:副载波恢复电路中的APC滤波电路有故障。
2、 有光栅，有伴音，无图像:解码电路的亮度通道或AV/TV转换电路有故障。
1．光栅正常，无图像无伴音:高频头或中频通道有故障。
1、 弱信号图像正常，强信号图像不同步: AGC电路有故障。
2、 图像亮度暗，模糊不清楚:亮度通道有故障或维修开关位置不当。
3、 一条垂直亮线:行输出回路中行Cs或行偏转线圈或线性校正电感开路。
5、无光栅亦无伴音: 电源电路有故障。
2、彩色图像正常，无伴音:伴音通道有故障。
1、 图像上下跳动:即场不同步，场同步积分或场振荡或AGC滤波电路有故障。
2、 很亮的白色光栅，图像很淡:180V电压太低或加速极电压太高。
1、 无光栅伴音正常:行扫描电路或显像管电路有故障。
2、 亮度暗，彩色图像模糊缺乏细节。:亮度通道有故障，没有亮度信号输出。
3、 行不同步，场同步:行AFC或行振荡电路有故障。
4、 伴音音量小，且失真有蜂音:伴音鉴频电路有故障。
5、 图像上有两条干扰，场同步不稳，且伴音中有交流声:开关电源的300V滤波电容器开路失效。
