工程测量技术总结报告
实习名称:
地点：
起止日期：
班级：
组号：
姓名：
学号：
指导老师：马玉晓

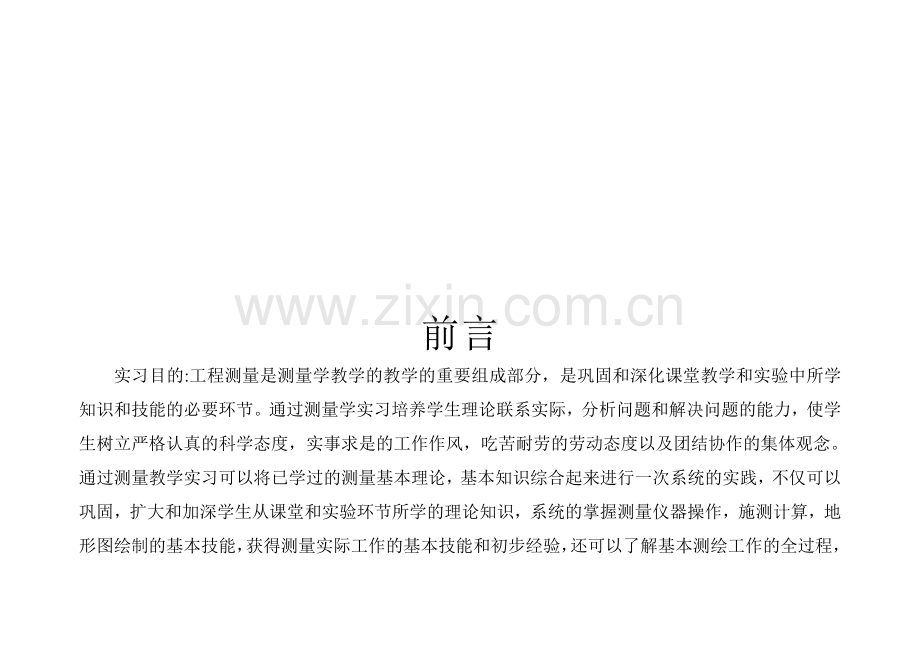

前言
实习目的:工程测量是测量学教学的教学的重要组成部分，是巩固和深化课堂教学和实验中所学知识和技能的必要环节。通过测量学实习培养学生理论联系实际，分析问题和解决问题的能力，使学生树立严格认真的科学态度，实事求是的工作作风，吃苦耐劳的劳动态度以及团结协作的集体观念。通过测量教学实习可以将已学过的测量基本理论，基本知识综合起来进行一次系统的实践，不仅可以巩固，扩大和加深学生从课堂和实验环节所学的理论知识，系统的掌握测量仪器操作，施测计算，地形图绘制的基本技能，获得测量实际工作的基本技能和初步经验，还可以了解基本测绘工作的全过程，使学生在业务组织能力和实践方面得到锻炼，为今后从事测绘工作打下良好基础。任务和要求
1、熟练使用常规测量仪器和工具，要求在规定时间范围内完成水准仪、经纬仪的技术操作。
2、能独立组织与实施导线测量、普通水准测量，观测值和成果均符合精度要求。
3、能熟练用经纬仪测绘法测绘大比例地形图。
4、能进行道路纵、横断面测量，并能够绘制道路纵横断面图。
5、能场地平整的测量工作，并计算工程土方量。
6、能运用极坐标法计算放样元素，并运用经纬仪和钢尺进行点位放样。
7、高程测设。
三、实习组织
实习期间的组织工作应由主讲教师全面负责，每班除主讲教师外，还应配备2～3位辅导教师，共同担任实习期间的辅导工作。
实习工作按小组进行，设组长1人，负责组内实习分工和仪器管理。负责借还和保管本组的仪器设备，负责本组实习，监督考勤工作，保管本组的测量成果资料。
实习过程中各组要在组长的统一指挥下，分工协作，每项工作要求由组员轮流担任，不要单纯追求进度，注意提高工作质量，按时完成实习任务。

实习内容：1)实习项目名称：河南城建学院6号教学楼1:500大比例尺地形图的测绘 任务来源：工测量学指导教师 实测目的与精确度要求：本次测量主要是对本学期测量学学的学习进行实践对整个学习过程进行总结。
各种测量读数和取值的要求
表三
内　　容
读　数　和　取　值　规　定
角度测量
（１）水平角和竖直角读到″（地形测量时角度测量读到′）；
（２）方位角读到′
水准测量
（１）水准点和导线点读到mm；
（２）断面测量中视读数到cm；
（３）视距高程计算到dm
距离丈量
（1）导线量距读到mm；
（2）地形碎部测量距读到cm；
（3）横断面测量量距读到dm
计算坐标
坐标计算取至小数点后面３位
各种测量的精度要求
表四
内 容
具体项目
精 　度　 要　 求
导

线

测

量
导线点布设
（1）导线点应选在地势较高、视野开阔的地点，便于碎部测量；
（2）相邻点之间应互相通视，便于测角和丈量距离；
（3）导线应测着平坦、土质竖实的地面设置，便于量距；
（4）导线的夹角应在30°～120°之间，边长最大不超过120m，最小不小于60m，边长悬殊不宜过大，平均边长一般为测图视距的1.5倍；
（5）导线点位置能安置仪器，并能保存导线点
距离丈量
（1）导线边长采用往返丈量；
（2）Ｋ容 ≤1/2000；
（3）满足上式时，取往返丈量时的平均值作为该导线的边长
角度测量
（1）角度测量采用全测回法，上、下半测回较差△β=β左-β右≤±40″，取平均值使用；

导线闭合差
（1）角度团合差的计算及限值：
fβ≤±40
（2）导线全长相对闭合差的计算及限值：
K≤1/2000 （图根导线）
高程
测量
普通水准测量
普通水准测量高程往返测较差：
fh容=±12 mm
地

形

测

量
坐标格网
（1）坐标网格上下左右间距10cm与理论值相差不超过±0.2 mm；
（2）小方网格对角线与理论值14.14cm相差不超过±0.3mm；
（3）长对角线过小方格顶点偏离值不超过±0.2mm；
（4）格线的粗度0.1mm；
（5）展绘导线点相邻距离与实地距离差值不超过±0.3mm；
视距测量
（1）地形点间在图上的最大距离不应超过3cm；
（2）视距支点最多2个；
（3）各种比例尺的地形点间距以及最大视距长度是：
测图比
例 尺
地面上地形
点间的距离
最大视距（m）
高程注记
重要地物
次要地物和地形点
1：500
15
60
100
0.01或0.10
1：1000
30
100
150
0.10
1：2000
60
180
200
0.10

2）测区概况位置与范围，测区环境及条件：测区是河南城建学院六号教学楼及其周围环境，测区环境较好测量条件一般（仪器设备良好）天气适合进行测量工作。
3）测区已有部分测点便于进行本次测量工作
4)施测作业法，技术依据及规范：高程测量
要点：水准仪要安置在离前、后视点距离大致相等处，用中丝读取水准尺上的读数至毫米。
流程：根据已知点高程，按等外水准精度要求施测，求各导线点点高程。

（1）用普通水准测量方法观测导线点间高差。
（2）水准路线可布设成闭合水准路线。
（3）每一测站用变动仪器高法观测、读数、数据记录。
（4）计算和校核。
（5）高程测量外业观测和内业计算的精度要。
（6）高程测量内业计算及成果。
测绘大比例尺地形图
1、测图比例尺和等高距。
（1）比例尺： 1：1000。
（2）高程注记反映地貌情况
2、地形图图幅的大小。采用30cm×30cm。
3、测图方法。
首先在绘图纸上画坐标格网，按测图比例尺把导线点展绘在图纸上，然后采用经纬仪测绘法测绘地形图。
要点：后视方向要找一个距离相对远的点。
流程：在A点架仪——后视B点——测点1、2、3——绘出房屋。

经纬仪测绘法进行地形测绘工作如下：
极坐标法测设点的平面位置
以导线的某一条边为已知边，把其相邻导线点作为待放点，用极坐标法计算放样元素。用极坐标法进行放样，并与导线点比较差值。
1．计算测设要素
如图，设A（XA，YA）、B（XB，YB）为两已知控制点，P（XP，YP）为待测设的点，用极坐标法测设P点的测设要素按下式计算：
⑴
(2)
(3)
(4)
2．测设
（1）将经纬仪安置在B点，对中整平，盘左位置精确瞄准A点，转动度盘变换手轮，将水平度盘读数置为0°附近，精确读取A目标的水平度盘读数β0；
（2）顺时针转动照准部使读数为β+β0，在视线方向长度约SBP处定出P′点，用测钎作以标记；
（3）倒镜标出β+β0±180°方向，在视线方向定出P″点，用测钎作以标记；
（4）取P′、P″中点即为所求点P1，BP1即为所要测设的方向。
（5）沿测设的方向BP1展开钢尺，后尺手将钢尺零刻划对准A点，前尺手将钢尺沿既定方向拉紧，将测钎对准待需测设的长度SBP所对应的刻划处插入地面，打入木桩作以标志。
（6）精确丈量测站与木桩顶面之间距离，在距离为SBP处的木桩顶面作十字标记，此即为所测设的P点。

设计高程测设
如图所示，在A点距P1、P2点大致等距离处，安置水准仪，在A点木桩上竖立水准尺，读得后视读数a，根据A点的高程HA，求得水准仪的视线高程Hi：

根据P1、P2点的高程，计算前视点的应有读数为：

在P1、P2点旁边各打一木桩，用逐步打入土中方法，使立于其上的水准尺读数逐渐增大至b为止。桩顶即为轴线点的设计高程。
A

P1

a

HA

HP

b1

Hi

大地水准面

P2

b2

h

5）施测仪器，设备的类型，数量及检验结果：1水准仪一个良好 2经纬仪一个良好3塔尺两个良好 4皮尺一个良好 5 钢尺一个 6坐标尺一个良好 7测釺两个良好 8画板一个良好 9量角器一个良好
6）施测组织作业时间安排技术要求及作业人员情况：施测开始之前指导老师进行了整体的指导和实习工作的安排，进行了实地考察和各项准备工作。时间安排如下：1.6号-1.9号每天早上8点到11点下午1点到5点进行实地测量和记录数据。1.10号-1.11号进行数据的处理和大比例图的测绘和测量实习技术报告的总结。 技术要求：
在城区内实习基地的作业组：实习参照CJJ8-1999《城市测量规范》和《1:500，1:1000,1：2000地形图图式》的技术要求进行。
人员情况：本组一共10人，各位组员的综合素质较好。
7）仪器准备及检验情况：1.经纬仪检视报告 经纬仪一个 检视过程： 通过表面观察和一个人扶尺一个人进行简单的度数观测，十字丝目镜成像清晰情况用简单的拉线检查水准标尺的弯曲情况。
检视结论： 从外观来看，基本正常。对中器划伤严重，但可以使用；其他地方也有不同程度的磨损。角螺旋、制动螺旋等基本正常，镜头洁净。圆水准气泡、管水准气泡基本正常。

精密水准仪检视报告：检视内容：测微器 照准部 目镜物镜及焦螺旋三脚架腿 一副标尺的表面及其刻度和弯曲程度。
检视过程：通过表面观察和一个人扶尺一个人进行简单的度数观测，十字丝目镜成像清晰情
况用简单的拉线检查水准标尺的弯曲情况。
检视结论：照准部表面稍有磕碰三脚架腿稍有松动测微器目镜焦螺旋良好水准尺标尺完好，通过人为的调试该仪器可以进行二等水准测量。

外业观测记录:水准仪经纬仪皮尺钢尺等测量数据记录。

水准测量内业计算表格
测段
编号
点
名
距离
（km）
测站数
实测高差
（m）
改正数
（m）
改正后的
高差（m）
高程
（m）
备　　注

Σ

辅助计算

变动仪器高法（双面尺法）水准测量表格

日　期＿＿＿＿＿　　　仪器编号＿＿＿＿＿　　　观测＿＿＿＿＿
天　气＿＿＿＿＿　　　地　　点＿＿＿＿＿　　　记录＿＿＿＿＿
测站
测点
后视读数
前视读数
高差
（m）
平均高差
（m）
高程
（m）
备　　注

计算检核

略图

导线坐标计算表

点
号
观测角
/° ′ ″
改正
数/″
改正后的角值
/° ′ ″
坐标方位角
/° ′ ″
边
长
/m
增量计算值(米)
改正后的增量值(米)
坐 标(米)
/m
/m
/m
/m
x/m
y/m
1
2
3
4
5
6
7
8
9
10
11
12

辅
助
计
算

导
线
略
图
