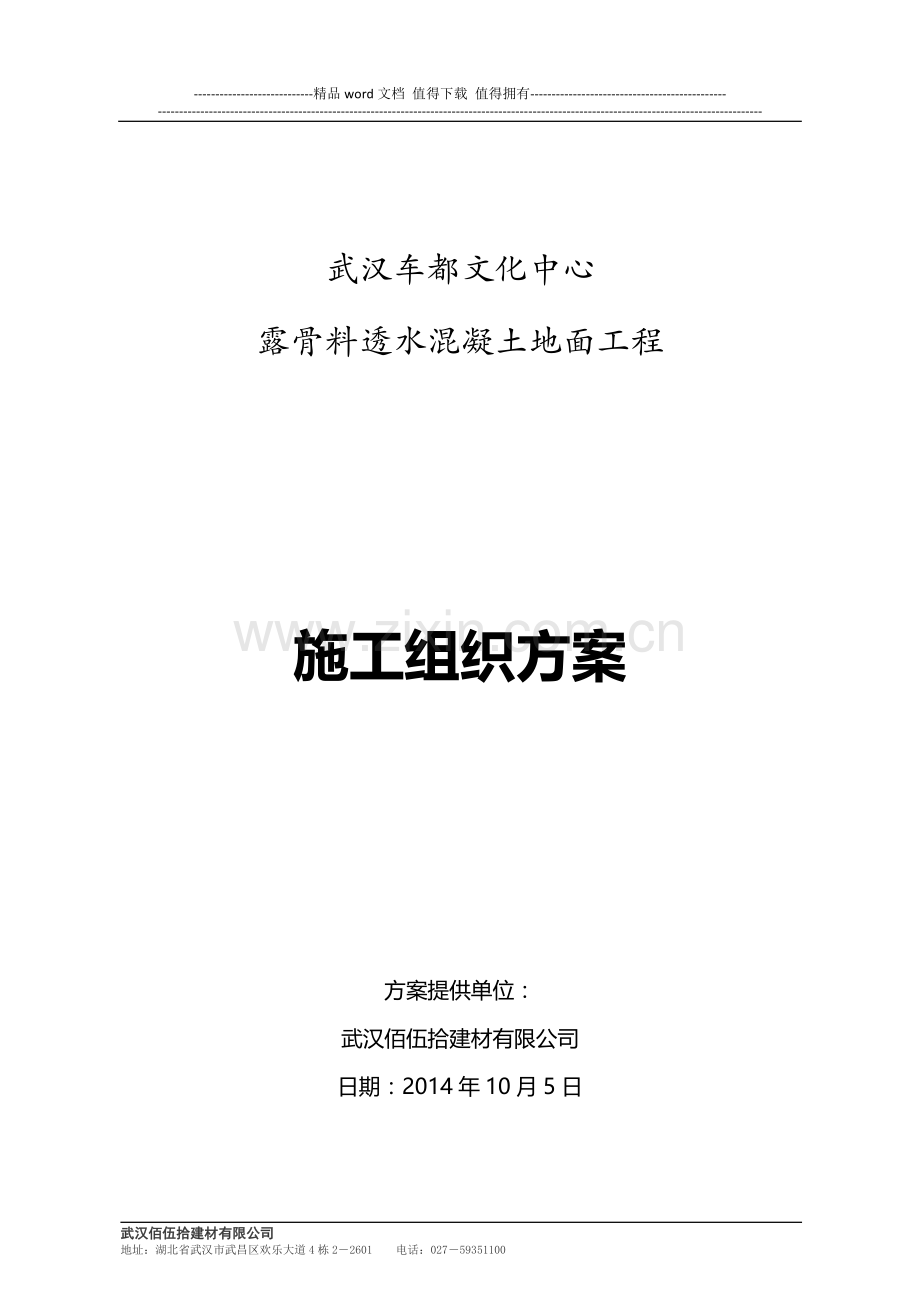

武汉车都文化中心
露骨料透水混凝土地面工程

施工组织方案

方案提供单位：
武汉佰伍拾建材有限公司
日期：2014年10月5日

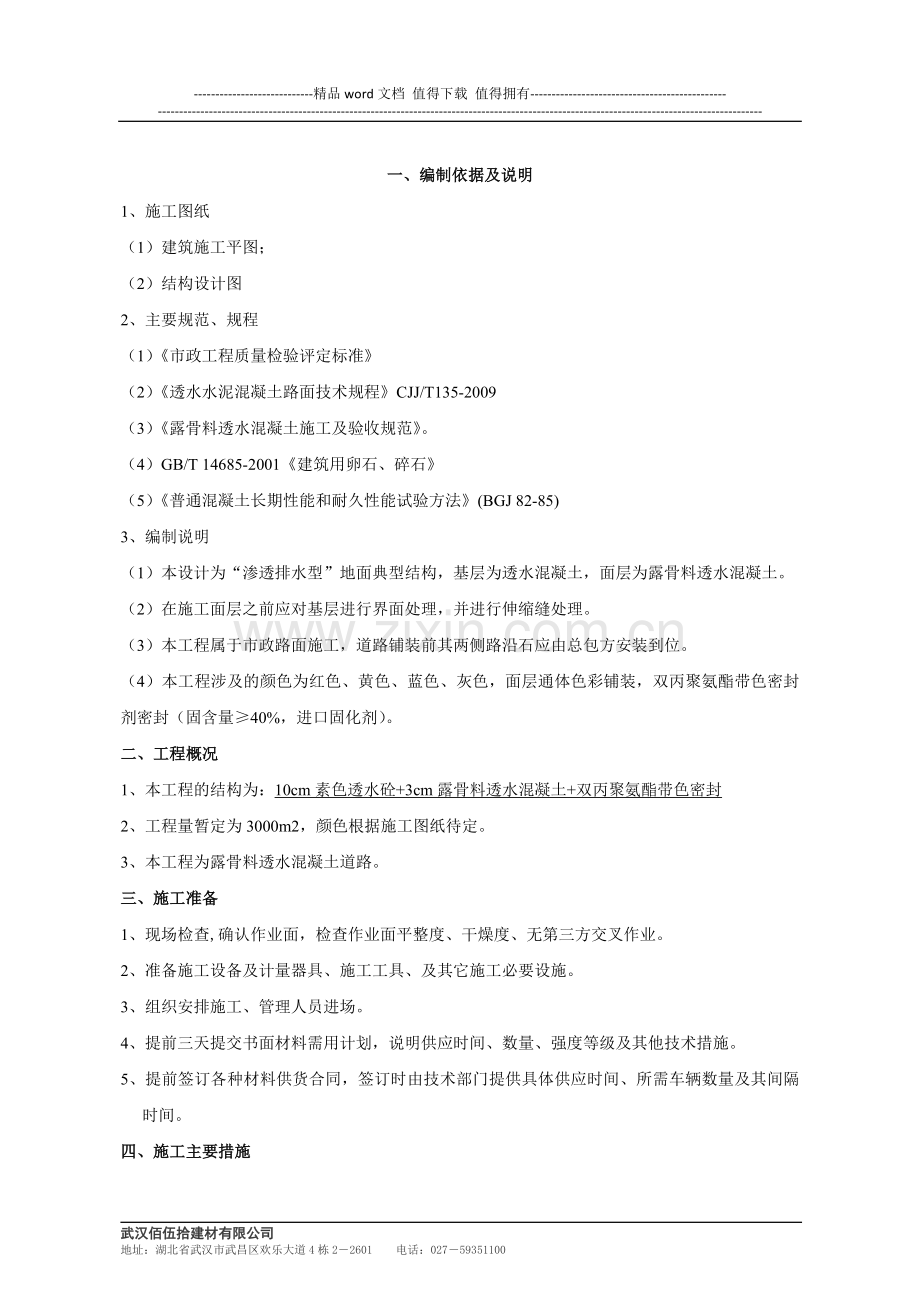

一、编制依据及说明
1、施工图纸
（1）建筑施工平图；
（2）结构设计图
2、主要规范、规程
（1）《市政工程质量检验评定标准》
（2）《透水水泥混凝土路面技术规程》CJJ/T135-2009
（3）《露骨料透水混凝土施工及验收规范》。
（4）GB/T 14685-2001《建筑用卵石、碎石》
（5）《普通混凝土长期性能和耐久性能试验方法》(BGJ 82-85)
3、编制说明
（1）本设计为“渗透排水型”地面典型结构，基层为透水混凝土，面层为露骨料透水混凝土。
（2）在施工面层之前应对基层进行界面处理，并进行伸缩缝处理。
（3）本工程属于市政路面施工，道路铺装前其两侧路沿石应由总包方安装到位。
（4）本工程涉及的颜色为红色、黄色、蓝色、灰色，面层通体色彩铺装，双丙聚氨酯带色密封剂密封（固含量≥40%，进口固化剂）。
二、工程概况
1、本工程的结构为：10cm素色透水砼+3cm露骨料透水混凝土+双丙聚氨酯带色密封
2、工程量暂定为3000m2，颜色根据施工图纸待定。
3、本工程为露骨料透水混凝土道路。
三、施工准备
1、现场检查,确认作业面，检查作业面平整度、干燥度、无第三方交叉作业。
2、准备施工设备及计量器具、施工工具、及其它施工必要设施。
3、组织安排施工、管理人员进场。
4、提前三天提交书面材料需用计划，说明供应时间、数量、强度等级及其他技术措施。
5、提前签订各种材料供货合同，签订时由技术部门提供具体供应时间、所需车辆数量及其间隔时间。
四、施工主要措施
1、确保作业面符合施工要求，作业范围包括强固透水混凝土及彩色密封部分，本工程开始施工的条件是：
（1）、道路基层全部施工完毕，路沿石或与露骨料透水混凝土相连接的石材、路沿石、景观雕塑、草坪等全部安装或铺设完毕；
（2）、现场有水电接驳口，有搅拌场地及物料堆放场地
（3）、施工气候应保持无雨，气温≥8°C，无风沙。
2、确保露骨料透水混凝土所用核心材料技术的可靠性并配料精确。
3、在露骨料透水混凝土需留置伸缩缝，平坦路面的伸缩缝间距为4-5m，伸缩缝的深度应为硬质基层的至少2/3深度，基层和面层伸缩缝应重叠设置，每两个缩缝设置一道胀缝。为保证面层缝与基层缝一致，现采取整体一次性摊铺，2日养护期完成且混凝土终凝前用6mm厚的锯片整体切割路面，深度上确保面层通透，基层切割至1/2厚度。
5、为增进伸缩缝的美观性，本工程拟采用同色弹性聚氨酯填缝材料整齐勾缝，经同色材料填缝的路面基本不影响美观性及图案的整体性。
6、为确保工程质量，本工程所有施工作业均由专业透水路面施工队伍进行，不得分包，也不得将路面中的一部分由其他单位施工。

五、施工组织
1、露骨料透水混凝土的施工流程为：
基层准备并接收→放线→基础找平→基层模板支模→摊铺基准大孔透水混凝土→支面层模板→界面处理→露骨料透水混凝土摊铺→分色处另行支模→跳仓浇筑分色透水砼面层→养护→伸缩缝处理→色彩校正→双丙聚氨酯密封→检验验收→完工。
2、施工组织安排
（1）施工人员安排
项目经理1人、现场经理1人、技术员1人、材料管理员1人、机电设备工程师1人、施工班组长2人、工人25人，共计32人左右。
项目经理
现场经理
技术员
材料员
机电工程师
施工组长
施工组长

施工人员
施工人员

（2）施工设备
本工程拟配备500型强制式搅拌机1台套，装载机1台、机械运输车1辆，人工运输车3辆，专用摊铺设备“液压动力摩擦摊铺机”1台，空压机1台、无气喷涂机1台、其他必用设备机具若干。以上设备按基层和面层同步施工1组人员的配置。
（3）施工进度安排
日完成工程量为：基层加面层平均每日完成300平方米工程量，按3,000m2计算，本工程共需有效工作时间10日。考虑工作面连续性及气候原因，本工程预计自进场施工且具备连续作业面之日起16日内完成。
3、露骨料透水混凝土路面施工工艺
严格按照《露骨料透水混凝土施工规范》执行，参见附件。

六、质量保证措施
1、 所用材料必须符合规范及有关规定，使用前检查出厂合格证及有关检验报告。
2、 施工缝处理必须符合施工质量验收规范规定及本方案的要求。
3、 严格采用露骨料透水混凝土强固剂用量，并严格执行《规范》之配比要求。
4、 确保作业面符合本计划书及《规范》要求。
5、 为保持表面持久清洁并提高表面硬度，宜在完工且干燥的透水路面上喷涂“透明硅氟强固剂”。
6、 施工前经常注意天气变化，如正在施工中天气突然变化，严格采取防护措施。其措施是：已摊铺完毕的用塑料薄膜覆盖，正在施工的部位搭设防水棚。
7、严格做好施工记录。

七、施工工期保证措施
1、道路工程分别安排专项班组，负责其各自的施工任务。施工人员实行两班制，在保证质量和安全的情况下，安排增加夜间施工的工程量。
2、加强机械化作业程度，以提高工效，保证工期。
3、抽调精兵强将，组成各管线及道路施工专业队，按“项目法”施工，开展劳动竞赛，建立岗位责任制，搞好内部经济承包，奖罚分明。
4、做好物资供应和各项管理工作，加强进货及产品过程检验，以防止不合格品流入施工工序造成返工和延时。
5、加强思想政治工作，发扬连续作战作风，采用先进合理的施工方法，提高生产效率。
6、重视工程质量，严格自查自检，做到验收一次通过，加快施工进度。

八、质量目标
1、工程质量：优良
2、分项质量目标
分项工程检验评定合格率≥100%
分项工程优良率≥90%
各工序一次验收合格率100%
3、质量保证体系
（1）建立健全质量保证体系，明确各岗位责任，认真执行好《过程控制程序》、《检验、试验控制程序》。
（2）管理人员应做好各项监督、检查及指导工作，做到及时发现问题及时解决问题，确保分项工程一次验收合格率达到100%，不合格的工程项目决不转入下道工序。做到检查上道工序，做好本道工序，服务下道工序。
（3）加强对施工过程的控制，使施工生产中直接影响质量的全部过程处于受控状态。坚持自检、互检、交接检制度，对于特殊过程要确定相应的技术措施和实施手段，薄弱环节重点控制，施工现场使用的各种计量器具都应进行标识，并应按时检查。
（4）严把“六关”，即图纸会审关、技术交底关、严格按图纸和标准施工操作关、各种材料及半成品验收关；按验评标准把住预检、隐检关、结构质量验收关。
（5）保证采购的物资及工程材料满足工程质量要求，对主材及半成品须报业主、监理批准后再进行采购，构件、管材等必须符合设计、管理部门的要求，对于进入现场的材料要进行检查，并进行状态标识，严禁使用不合格材料。

九、安全技术措施
1、建立健全的安全保证体系，制定完善的安全管理制度，项目部设专职安全监督员。
2、坚持全员安全教育制度，提高施工人员的安全自保意识，同时将具体的安全生产责任落实到各职能部门，各作业班组直至具体人，作到责任落实。
3、本工程认真贯彻执行建设工程施工现场安全防护基本标准。
4、严格执行本工种、本机械的安全操作规程。
5、各工种作业时，必须有专人负责、统一指挥、相互配合。所有进入施工现场作业人员，都按规定佩戴个人劳动防护用品。
6、项目部设专职用电管理安全员，建立健全的保证体系，完善安全管理制度，加强临时用电安全防护管理。用电人员必须戴绝缘手套，穿绝缘鞋。本工程用电全部采取临时架空线敷设，执行三相五线制。
7、组织施工人员认真学习安全生产操作规程，提高安全意识，狠抓违章操作，做到每道工序都有安全技术交底。
8、工地成立安全领导小组及义务消防组织，负责工地的安全保卫及消防组织工作。使用明火必须经主管人员同意，并开动火证，任何人不得私自使用明火，易燃易爆物品单独存放，远离火源，防止发生火灾，灭火器材定期检定，保证灵敏有效。

十、文明施工措施保卫及消防管理
1、本工程成立文明施工及交通安全管理专职小组，由项目经理直接领导，设置专人负责文明施工宣传及管理工作，并同厂区其它施工单位搞好协作。
2、明确项目部各部门、各工种、各单位保证文明施工的责任区域，以及防尘、防噪音、防遗撒、保证环境卫生，保证交通安全的具体责任，做到责任落实、人员落实、组织落实。必须认真贯彻执行建设工程施工现场环境保护工作基本标准和建设工程施工现场管理基本标准，加强现场文明施工管理。
3、本工程所需的水泥等易扬尘的原材料，全部采用袋装材料，并要存放在干燥、封闭的仓库内或用苫布盖严，防止扬尘。
4、本工程设施及生活垃圾集中存放点，定时清运，设专人清扫施工现场，负责保证现场整洁及卫生工作。
5、本工程材料堆放场地派专人负责平整夯实，各种材料按规格码放整齐稳固，并有明显标志。

十一、环境保护措施
1、针对本标段工程的实际情况，对项目经理部门明确分工，建立完善的环境保护体系详。
2、学习贯彻国家环境保护法规及有关规定，加强宣传教育力度，使广大干部职工认识到环境保护的重要性、增强自觉性。
3、制定奖惩制度，加强检查监督，落实环境保护责任制。实行不定期检查制度并进行记录分析。
4、存土堆应堆放稳定，有规则的形状，不使用时采用密目网覆盖。四级风以上时停止土方作业。
5、施工中遇到不明管线应先探明后施工，妥善保护各类地下管线，确保城市公共设施的安全，提前做好相应的抢险措施。

汉佰伍拾建材有限公司
2014年10月5日
