青青家园加气混凝土砌块砌筑施工方案-secret.doc

绿地青青家园　　　　　　 砌体施工方案

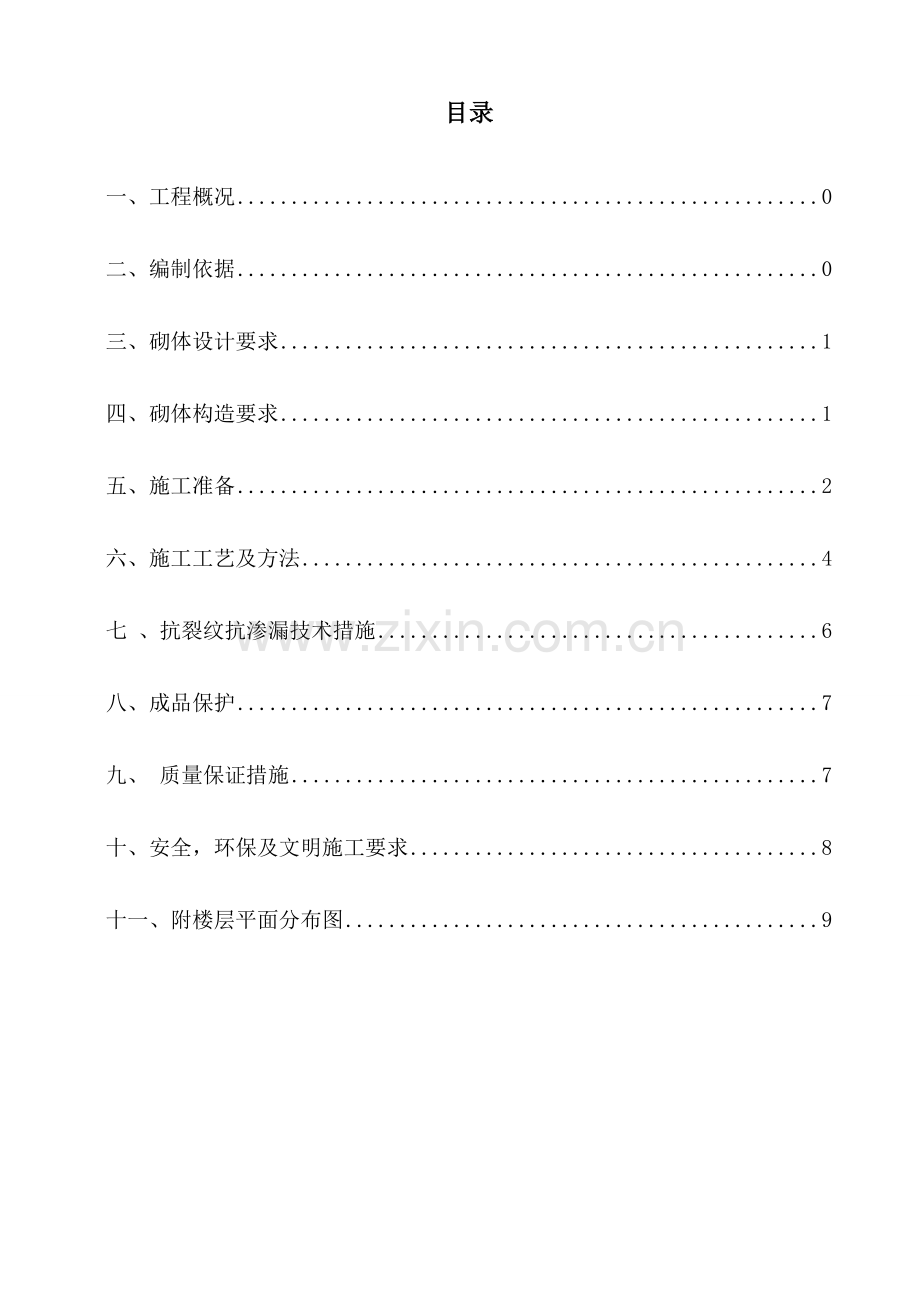

目录

一、工程概况 0
二、编制依据 0
三、砌体设计要求 1
四、砌体构造要求 1
五、施工准备 2
六、施工工艺及方法 4
七 、抗裂纹抗渗漏技术措施 6
八、成品保护 7
九、 质量保证措施 7
十、安全，环保及文明施工要求 8
十一、附楼层平面分布图 9

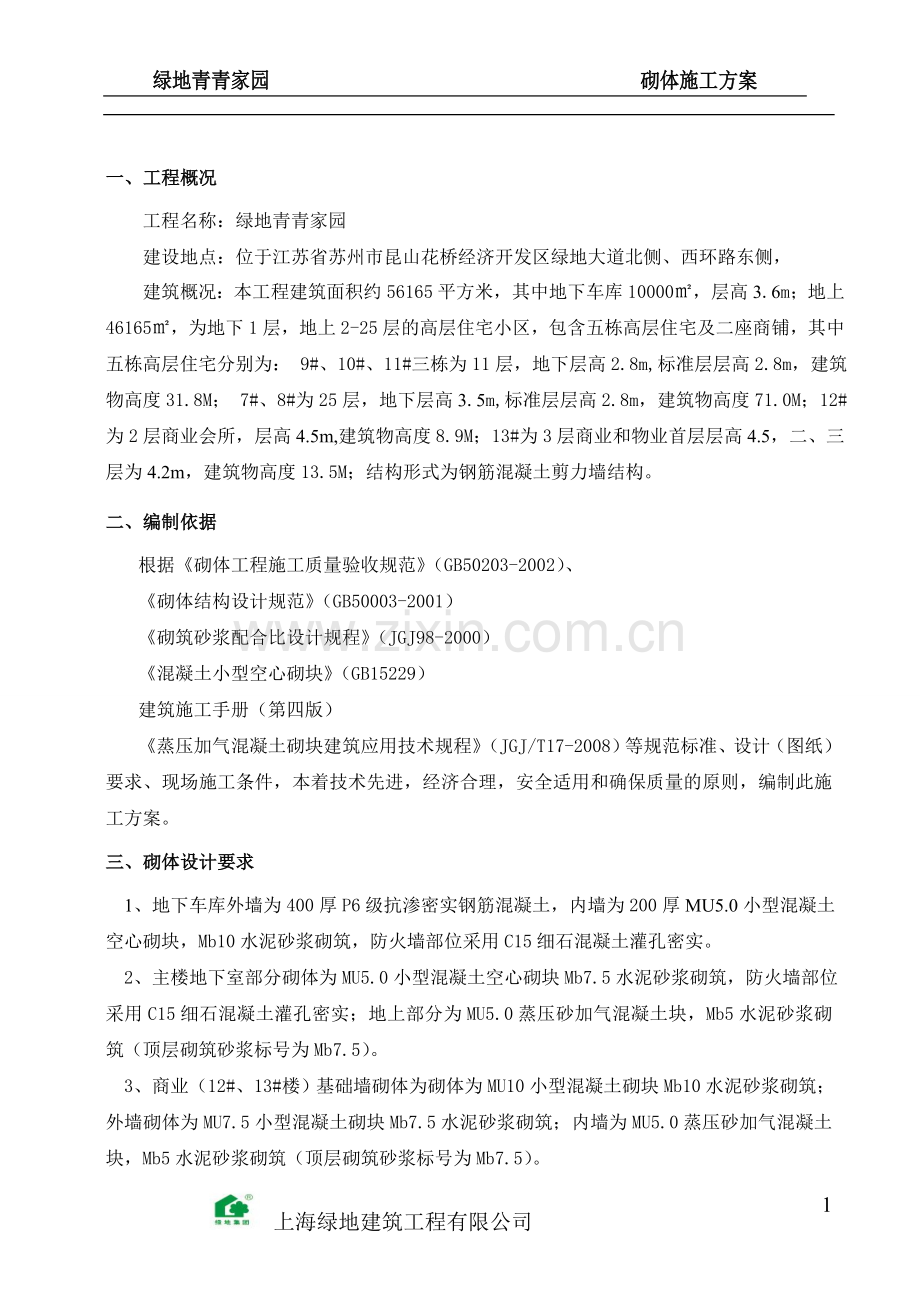

一、工程概况
工程名称：绿地青青家园
建设地点：位于江苏省苏州市昆山花桥经济开发区绿地大道北侧、西环路东侧，
建筑概况：本工程建筑面积约56165平方米，其中地下车库10000㎡，层高3.6m；地上46165㎡，为地下1层，地上2-25层的高层住宅小区，包含五栋高层住宅及二座商铺，其中五栋高层住宅分别为： 9#、10#、11#三栋为11层，地下层高2.8m,标准层层高2.8m，建筑物高度31.8M； 7#、8#为25层，地下层高3.5m,标准层层高2.8m，建筑物高度71.0M；12#为2层商业会所，层高4.5m,建筑物高度8.9M；13#为3层商业和物业首层层高4.5，二、三层为4.2m，建筑物高度13.5M；结构形式为钢筋混凝土剪力墙结构。
二、编制依据
根据《砌体工程施工质量验收规范》（GB50203-2002）、
《砌体结构设计规范》（GB50003-2001）
《砌筑砂浆配合比设计规程》（JGJ98-2000）
《混凝土小型空心砌块》（GB15229）
建筑施工手册（第四版）
《蒸压加气混凝土砌块建筑应用技术规程》（JGJ/T17-2008）等规范标准、设计（图纸）要求、现场施工条件，本着技术先进，经济合理，安全适用和确保质量的原则，编制此施工方案。
三、 砌体设计要求
1、地下车库外墙为400厚P6级抗渗密实钢筋混凝土，内墙为200厚MU5.0小型混凝土空心砌块，Mb10水泥砂浆砌筑，防火墙部位采用C15细石混凝土灌孔密实。
2、主楼地下室部分砌体为MU5.0小型混凝土空心砌块Mb7.5水泥砂浆砌筑，防火墙部位采用C15细石混凝土灌孔密实；地上部分为MU5.0蒸压砂加气混凝土块，Mb5水泥砂浆砌筑（顶层砌筑砂浆标号为Mb7.5）。
3、商业（12#、13#楼）基础墙砌体为砌体为MU10小型混凝土砌块Mb10水泥砂浆砌筑；外墙砌体为MU7.5小型混凝土砌块Mb7.5水泥砂浆砌筑；内墙为MU5.0蒸压砂加气混凝土块，Mb5水泥砂浆砌筑（顶层砌筑砂浆标号为Mb7.5）。
具体如下表：

部位
地下室隔墙
外墙
厨房、卫生间
隔墙、楼梯间墙、分户墙等
商业
住宅
砌块材料
小型混凝土空心砌块（200）
小型混凝土砌块（200）
蒸压砂加气混凝土砌块（200）
蒸压砂加气凝土砌块(100/200)
蒸压砂加气混凝土砌块(200)
砌块强度等级
MU10
MU15
MU5.0
MU5.0
MU5.0
砂浆强度等级
Mb10
Mb7.5
Mb5
Mb5
Mb5
商品砂浆
商品砂浆
商品砂浆
商品砂浆
商品砂浆
砌块充许容重
8.0
14.0
7.0
7.0
7.0
混凝土加气砌块施工技术要求：须遵照国家标准《砌体填充墙结构构造》(06SG614-1)及《砌体工程施工质量验收规范》（GB50203—2002）严格执行。

四、砌体构造要求

1、砌体填充墙应沿柱、墙高每隔500mm（根据砌体实际尺寸，但不大于600mm）配置2φ6墙体拉接筋，拉接筋伸入墙内的长度不应小于墙长的1／5且不小于700。

2、墙高超出3.6米时，应在墙体半高处(一般结合门窗洞口上方过梁位置)设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁(圈梁)，系梁截面为墙宽×200，纵筋4φ12，箍筋φ6@200

3、墙长超过5米时，应在填充墙长度中部位置，以及填充墙的自由端、纵横墙交接处、门窗洞口两端（洞口宽度大于2000mm）设置钢筋混凝土构造柱。混凝土小型空心砌块、蒸压加气混凝土砌块墙体的每层墙高的中部增设厚度为12Omm与墙体同宽的混凝土腰梁，预留的门窗洞口设厚度为10Omm与墙体同宽钢筋混凝土框加强。
本工程除注明者外，构造柱截面为墙宽X200，纵筋4φ12，箍筋φ6@200。在上下楼层梁相应位置各植入4φ12与构造柱纵筋连接。构造柱与填充交界处设墙体拉接筋，施工时，先砌墙后浇构造柱。浇筑混凝土时，模板应拼缝严密，不得漏浆，砌墙应留设马牙槎。
4、砌体工程的顶层和底层应设置通长现浇钢筋混凝土窗台梁，高度不宜小于12Omm，纵筋为于4φ12，箍筋φ6@200；其它层在窗台标高处应设置通长现浇钢筋混凝土板带；板带的混凝土强度等级为C20，配筋为3φ8；φ6@200。

5、填充墙砌至接近梁底、板底时，留有一定的空隙，填充墙砌筑完并间隔7d以后，方可将其补砌挤紧；补砌时，对双侧竖缝用高标号水泥砂浆嵌填密实。

7、在洞口上方，应设置钢筋砼过梁，具体如下表。砼强度等级为C20。在施工过程中，要求过梁长度、截面尺寸准确；过梁配筋要求其规格、数量准确；过梁砼要求其强度、浇筑方法准确。
过梁表
洞口净跨 lo
lo≤1000
1000＜lo ≤1500
1500＜lo≤2000
2000＜lo ≤2500
2500＜lo ≤3000
3000＜lo ≤3500
箍筋
梁高h
120
120
150
180
240
300

面筋
2Ф10
2Ф8
2Ф8
2Ф8

底筋
2Ф10
3Ф8
3Ф10
3Ф12

φ6@200

7、其它未尽事宜见结构总说明和《砌体填充墙结构构造》(06SG614-1)

五、施工准备
（一）砌块准备
1、所有进场砌块产品龄期应大于28d，强度等级符合设计要求。
2、检验方法：对于加气混凝土砌块每一生产厂家，每一万块至少应抽检一组，对于页岩实心砖每一生产厂家，每十五万块至少应抽检一组，对于页岩空心砖每一生产厂家，每五万块至少应抽检一组
3、砌块堆放场地应平整、清洁、不积水；进场砌块应按品种、规格、强度等级及生产日期分别堆码整齐，堆码高度不宜超过1.8m，堆垛上应设有标志，堆垛间应留有通道。堆放场地应有防潮、防雨措施。
（二）砌筑砂浆
本工程砌筑砂浆采用预拌砂浆
1、预拌砂浆的储存容器宜密闭、不吸水，便于运输、清洗和砂浆装卸。
2 、砂浆干混料在施工现场储存应采取防雨、防潮措施，严禁混堆混用，干粉砂浆应采用机械搅拌，除水外不得添加其他成分，搅拌时间不宜少于3min；并应随拌随用，并应在砂浆初凝前使用完毕，水泥砂浆和水泥混合砂浆应分别在拌合后3h 和4h 内用完，施工期间最高气温超过30°C 时，应分别在2h和3h 内用完。对掺有缓凝剂的砂浆，其使用时间应根据试验结果确定。
（三）、技术准备
1、组织各管理人员及班组操作工人进行技术学习
⑴ 学习施工图：应熟悉已经会审的施工图，弄清设计构造和要求。
⑵ 学习规范规程：应熟悉所作工程的工艺流程，工艺要求和工艺规定。特别是学习《砌体工程施工质量验收规范》（GB50203—2002）
⑶ 学习交底资料：应掌握交底的各项要求，必要时组织小组讨论，以便熟悉交底事项。
2、砌体工程施工以前，工长必须向班组和操作工人进行技术交底，对材料要求、砌砖部位的构造、门窗位置、预留孔洞、预埋件、构件安装位置及砂浆标号和取样组数、砌筑方法、砌体轴线、标高等写出详细书面交底。
（四）、工作面的准备
1、 砌体施工以前，应完成前面工序的所有工作，作到工完料尽场清。如有构造柱的地方应把钢筋绑扎完毕。
2、砌体施工以前，应按项目的《临边与洞口作业的安全防护施工技术交底》检查各项安全技术措施是否完善，坚决避免因此引起的安全隐患。
3、砌体施工以前，工长应先熟悉图纸，安排并协调测量放线人员弹出墙体位置线。包括墙上的洞口尺寸和洞口标高位置。并且要在墙、柱上弹出结构+100mm线。
4、设置墙拉筋，在没有埋设墙拉筋的地方要在相应的部位植入Φ6钢筋，钢筋长度不应小于墙长的1／5且不小于700（人防部位1000）。（植筋胶后植法：按皮数杆标识的灰缝位置，在剪力墙或框架柱上钻直径为Ф10 的孔，孔深90mm，采用结构胶将Ф6 拉结钢筋直接植入）。
5 、按现场平面布置图摆放各种材料、施工机具。
（五）、 主要工具、机具准备
1、 检查搅拌机、塔吊，施工电梯确认其处于正常状态，可满足施工生产的需要，是否有安全隐患。
2、 砖刀、托线板、灰板、大铲、卷尺、墙线、水平尺、皮数杆、小灰桶、扫帚、线垂等。
3、盛砂浆用的灰桶、灰盆以及砖卡子、切割砌块用的工具等。
（六）、 管理准备
1、建立健全的管理机制，精干的项目经理部，绝对确保本工程的进度、质量安全。
2、管理目标：严格按项目质量保证措施，严格按设计、施工规范施工，严格质量标准，严格检验。每道工序必须达到优良，否则不布置下道工序施工，有效的保证工程质量达到同行业先进水平。
六、施工工艺及方法
（一）：砌体工艺流程
弹线——找平——立皮数杆 ——排砖—— 盘角 ——挂 线 ——砌 筑——勾 缝
1、弹线
在楼地面上弹出墙体轴线、外边线、柱轴线， 门洞、窗洞和墙面其他孔洞的洞口边线，并在柱、砼墙上弹出标高控制线，经监理验收无误后方可施工。
2、找平
1）、墙柱砌筑前，应按设计标高，用砂浆或细石砼将墙、柱基面找平。
2）、墙体在第一步架砌筑完成以前，应在高出设计楼地面结构面标高的墙面上弹出+50cm水平线，以控制墙体细部（包括门窗洞口、过梁、预留孔、预埋件等）的标高。
3、立皮数杆
1）、砖与灰缝
⑴砖的平均厚度：应由现场同一砖厂的砖堆中，随机选砖10皮，以10皮砖的算术平均值作为砖的平均厚度。
⑵灰缝尺寸：页岩砖水平灰缝与竖向灰缝宜为10mm，但不应大于12mm，也不应小于8mm，加气混凝土砌块水平灰缝与竖向灰缝宜为15mm，但不应大于20mm，也不应小于10mm，
2）、皮数杆制作
应在砖（砌块）厚度与灰缝厚度确定后绘制皮数杆，标明砖（砌块）和水平灰缝的厚度及门窗、过梁、孔洞等竖向位置。
3）、皮数杆的安装
应立于墙角内外墙交接处，墙面变化较多的部位，其间距小于12m。
4、排砖
排砖撂底(干摆砖)：根据已弹好的控制线及门窗洞口位置线，认真核对窗间墙、墙垛等的尺寸，检查其长度是否符合排砖模数。
5、盘角
盘角：砌砖前应先盘角，每次盘角不能超过五层，新盘的大角，应及时进行吊、量、靠。如有偏差要及时进行修整。盘角时要仔细核对标高，控制好灰缝大小，使水平灰缝均匀一致。大角盘好以后应该再复查一次，平整度和垂直度符合要求后，才能挂线砌砖墙。
6、挂线
挂线：为了控制两面抹灰的厚度，应实行双面挂线。挂线的长度为结构上每一跨的长度。如果该跨长度较长，应该在中间多设几个支线点，将小线拉紧。每层砖都要穿线看平，使水平灰缝均匀一致，平直通顺。
7、勾缝
应随时勾缝，用勾缝工具将砖缝理得光滑密实.
(二)：砌体砌筑工艺
1、加气混凝土砌块砌筑前，应向砌块砌筑面洒水1～2 遍，表面湿水深度宜为8～10mm。
2 、切锯加气混凝土砌块应使用专用工具（锯、钻、平直架等），不得用斧或瓦刀砍劈。
3、砌块砌筑时应满铺砂浆，铺浆厚薄应均匀，浆面应平整。铺浆后应立即放置砌块，一次摆正找平，保证灰缝厚度。
4、加气混凝土砌块上下皮砌块的竖向灰缝应相互错开，相互错开长度宜为300mm，并不应小于150mm。如不能满足要求，应在水平灰缝处设置2Φ6 的拉结钢筋，拉结钢筋的长度应不小于700mm。
5、砌筑要点
1）、按要求制作皮数杆，并树立于墙的两端，相对于切体皮数的水准线。砌筑前先放出墙身墙边线。
2）、加气混凝土砌块墙在墙体±0.000以下用实心小砌块砌筑，砌块顶部与梁板底应
预留30mm左右，待砌体沉淀（七天）后，用砂浆挤紧、填实。页岩砖砌块顶部与梁板底应预留200mm，待砌体沉淀（七天）后切体应斜砌。
3）、砌块墙转角处应隔皮纵横墙相互搭接。
4）、砌块墙上不得留脚手眼，切割砌块应使用专用工具。
5）、每天砌筑高度不得超过1.8m。
6）、门窗洞口的砌筑应在门窗洞口两侧上、中、下应砌不小于二块的实心小砌块（每侧不少于3 处）
七 、抗裂纹抗渗漏技术措施
针对加气砼砌块墙体存在的质量通病，施工时采取以下措施：
1、加气砼砌体在墙体±0.000以下应用实心小砌块砌筑，顶部用砂浆挤紧、填实。要求严格按照施工工艺、程序施工。特别是砖体与砼接触面部位要清理干净、浇水湿润、砂浆饱满。防止不同材料接触部位渗漏水。
2、卫生间隔墙墙基浇捣C20砼，高度为120mm（建筑），厚度同墙厚。严防卫生间侧向渗水。
3、要保证门窗过梁的搁置长度不小于240mm。
4、在预埋管线部位先用水泥砂浆填实然后满钉200mm宽钢丝网，保证该部位不开裂。
5、在墙与梁、墙与柱交接的灰缝处先进行二次填实（管线较多的部位，要浇C20细石砼），然后用抹灰砂浆薄薄的满抹一遍，再钉钢丝网，方可进行墙面抹灰，有效控制墙面裂纹。
6、严格执行材料进场检验制度。加气砼砌块为胶凝增强材料，以28天为标准设计强度，在龄期达到28天以前，收缩较快。为有效控制砌体收缩裂纹和保证砌体强度，进场砌体龄期必须超过28天。
7、加气砼砌块出釜时的含水率约为35％，以后砌块逐渐干燥，
施工时含水率控制在小于15％。加气砼砌块砌筑时在砌筑面适量浇水，以保证砌筑砂浆的强度及砌体的整体性。
8、由于加气砼砌块干缩较大，为防止砌体干缩产生裂纹，不得与其他材料混砌。
9、严格依据方案设置构造柱及墙体拉接筋。
八、成品保护
1、在施工过程中应注意对各种预埋件、各种管线、墙拉筋、构造柱等进行保护，不得任意拆改或是损坏。
2、应防止砂浆溅脏其它墙面。
3、在用塔吊吊砂浆、砌体等材料的过程中，应注意不得碰撞已经砌好的墙。
4、用塔吊吊砂浆时，在出料口应用塑料布或木板进行遮盖，注意保护墙面保持清洁。
九、 质量保证措施
1、砌块的规格、强度等各项指标要求必须符合施工及验收规范的规定。
2、砂浆的品种及强度必须符合设计要求。
3 、加气混凝土砌块砌筑前，应向砌块砌筑面洒水1～2 遍，表面湿水深度宜为8～10mm。要求将砌块上的浮尘杂物冲洗于净。
4、砌体砂浆必须密实饱满，砖砌体水平和竖向灰缝的砂浆饱满度均不能小于80%。
5、外墙转角处严禁留直槎，其它临时间断处的留槎做法必须符合设计要求、施工及验收规范的要求和本施工方案的要求。
6、砌体应上下错缝，内外搭接。
7、预埋的墙拉筋的数量、长度均必须符合设计要求或本施工方案的要求，留设的间距偏差应不超过一皮砖。
8、构造柱位置留设必须正确，马牙槎应先退后进；构造柱模板内应无砂浆、建筑垃圾等杂物。

9、填充墙砌体一般尺寸允许偏差：

项次
项目
允许偏差
（mm）
检验方法
1
轴线位移
10
用尺检查
垂直度小于或等于3米
5
用米托线板或吊线、尺检查。
垂直度大于3米
10
2
表面平整度
8
用米靠尺和楔形塞尺检查
3
门窗洞口高、宽
（后塞口）
±5
用尺检查
4
外墙上下窗口偏移
20
用经纬仪或吊线检查

10 、拉接筋应保证位置和长度.拉结钢筋应置于灰缝中。
11 、砌块墙面横平竖直，搭砌方法正确，上下组砌方法一致。砌体水平灰缝及丁头砂浆饱满，无透明缝。

十、安全，环保及文明施工要求
1、砌筑过程中产生的砌块渣和落地灰应及时清扫，集中装车装袋运输严禁从楼上抛掷。
2、施工过程中禁止抽烟，随地大小便，严禁打架。
3、进入施工现场必须戴好安全帽，系好帽带。
4、严禁站在墙上施工，在外临边高空作业时要戴好安全帽，不得向外抛掷物品，严防高空坠物伤人。
5、切割砌块时要采取措施减少粉尘，操作人员要戴好口罩。
6、搅拌机操作人员具有上岗证，应熟悉操作规程，搅拌制度，操作要熟练。
7、砌筑用架子，尤其外架要经过安全员认可后方可使用。严防探头板。

十一、附楼层平面分布图

4.6、填充墙拉结筋

4.7、洞口过梁
4.7.1过梁做法见图集03G322。 下表过梁断面及配筋表(详图已注明者除外),箍筋采用‚8@200,过梁示意图见图：

4.7.2当过梁底标高与框架梁底标高贴近时,过梁应与梁整浇详见下图

4.8、钢筋混凝土圈梁的设置

填充墙过梁、圈梁与钢筋混凝土柱、墙连接构造：
凡过梁或圈梁当一端支承在柱或剪力墙时，应预留插筋，见下图，位置及标高参见建施有关图纸。过梁或压顶梁与柱连接时，由于高差产生的短柱箍筋应加密，见下图b

4.9、有水房间翻边
先将卫生间、厨房、露台等砌块有防水要求的房间四周需要浇筑混凝土的地方清理干净，然后弹线、凿毛、制模、然后浇筑不低于200mm的混凝土翻边。等混凝土达到一定强度要求时，将砌块直接砌于混凝土翻边上。
