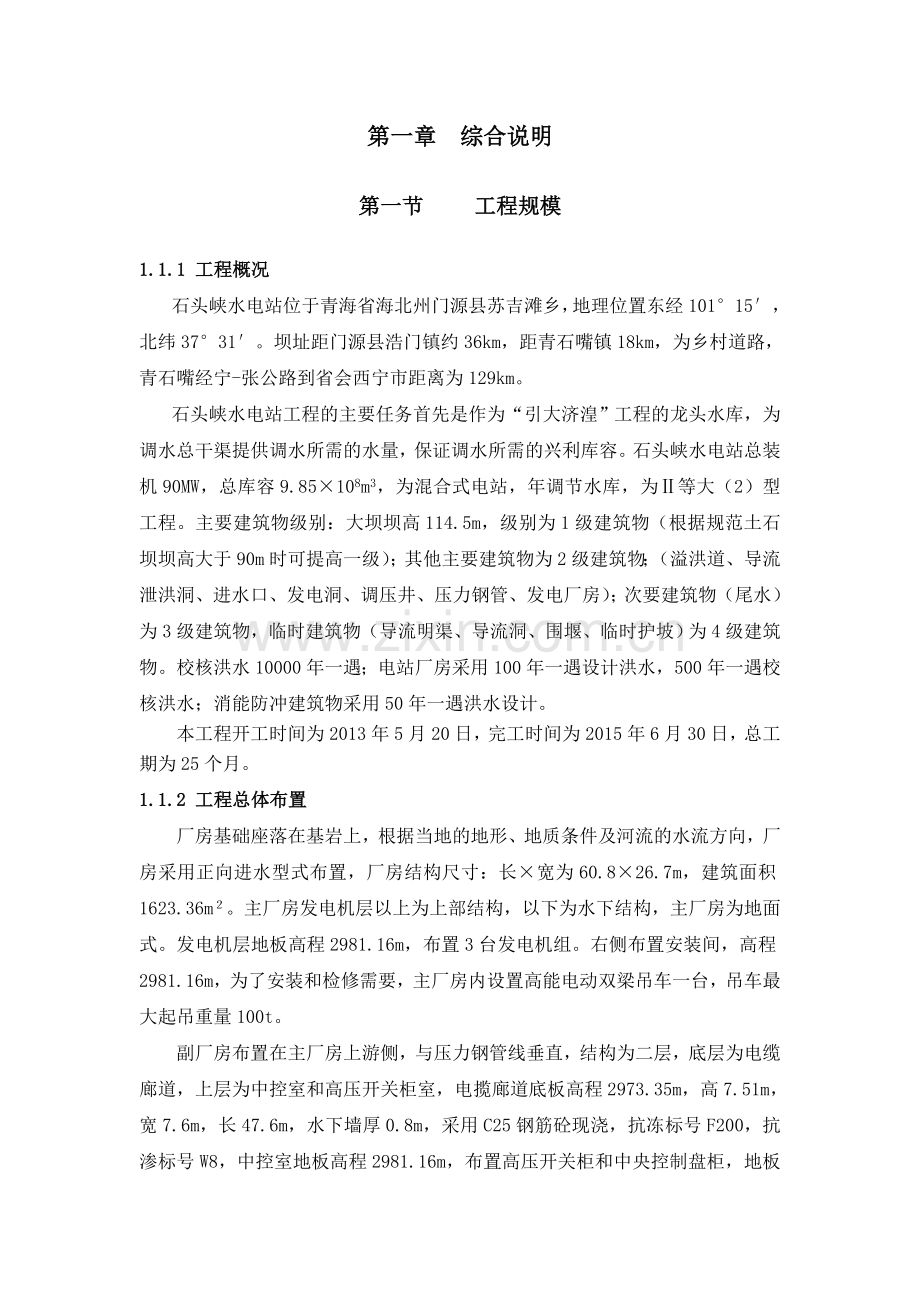

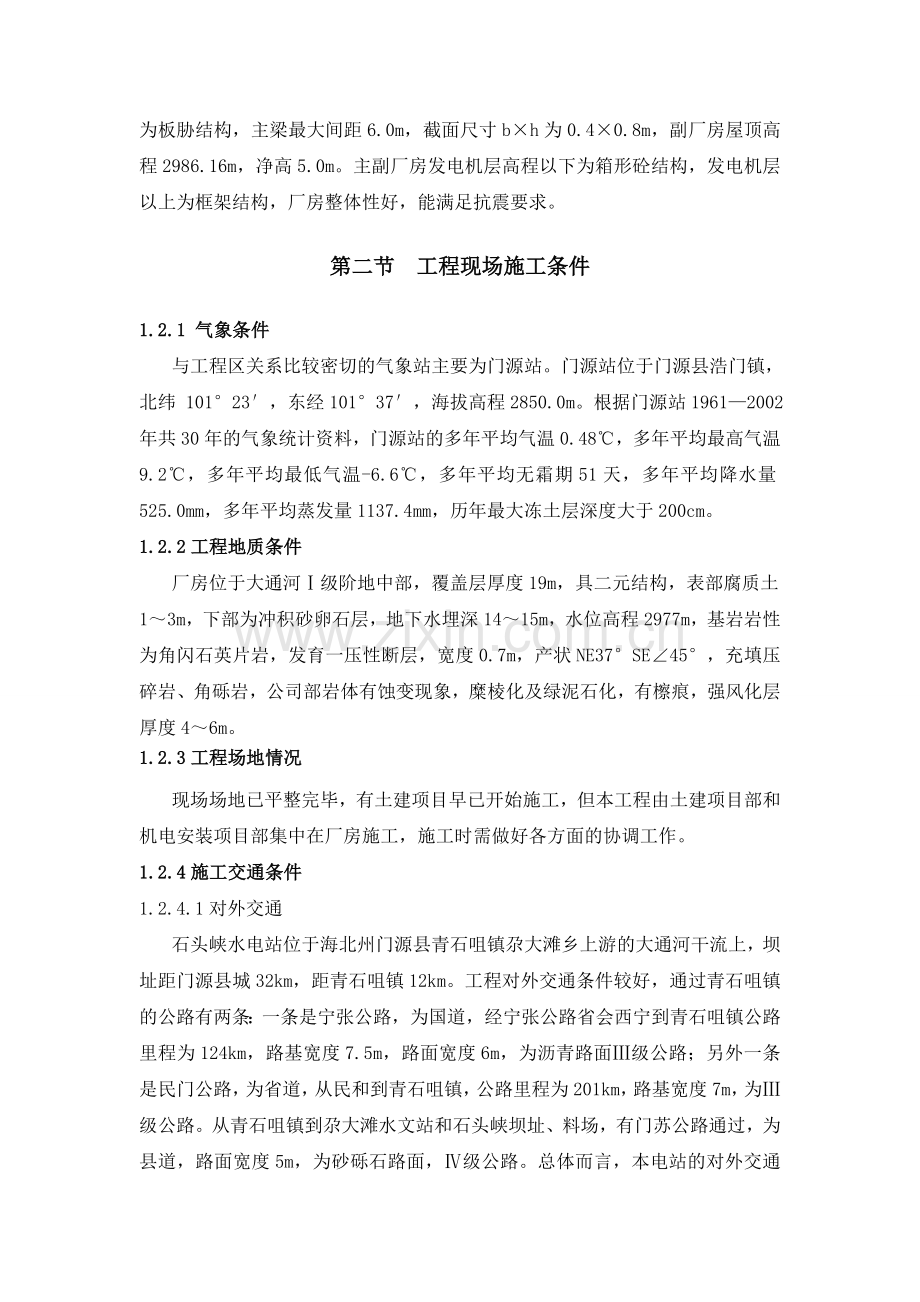

石头峡水电站二次投标施组(备).doc

第一章 综合说明第一节 工程规模1.1.1 工程概况石头峡水电站位于青海省海北州门源县苏吉滩乡，地理位置东经10115，北纬3731。坝址距门源县浩门镇约36km，距青石嘴镇18km，为乡村道路，青石嘴经宁-张公路到省会西宁市距离为129km。石头峡水电站工程的主要任务首先是作为“引大济湟”工程的龙头水库，为调水总干渠提供调水所需的水量，保证调水所需的兴利库容。石头峡水电站总装机90MW，总库容9.85108m3，为混合式电站，年调节水库，为等大（2）型工程。主要建筑物级别：大坝坝高114.5m，级别为1级建筑物（根据规范土石坝坝高大于90m时可提高一级）；其他主要建筑物为2级建筑物；（溢洪道、导流泄洪洞、进水口、发电洞、调压井、压力钢管、发电厂房）；次要建筑物（尾水）为3级建筑物，临时建筑物（导流明渠、导流洞、围堰、临时护坡）为4级建筑物。校核洪水10000年一遇；电站厂房采用100年一遇设计洪水，500年一遇校核洪水；消能防冲建筑物采用50年一遇洪水设计。本工程开工时间为2013年5月20日，完工时间为2015年6月30日，总工期为25个月。1.1.2 工程总体布置厂房基础座落在基岩上，根据当地的地形、地质条件及河流的水流方向，厂房采用正向进水型式布置，厂房结构尺寸：长宽为60.826.7m，建筑面积1623.36m。主厂房发电机层以上为上部结构，以下为水下结构，主厂房为地面式。发电机层地板高程2981.16m，布置3台发电机组。右侧布置安装间，高程2981.16m，为了安装和检修需要，主厂房内设置高能电动双梁吊车一台，吊车最大起吊重量100t。副厂房布置在主厂房上游侧，与压力钢管线垂直，结构为二层，底层为电缆廊道，上层为中控室和高压开关柜室，电揽廊道底板高程2973.35m，高7.51m，宽7.6m，长47.6m，水下墙厚0.8m，采用C25钢筋砼现浇，抗冻标号F200，抗渗标号W8，中控室地板高程2981.16m，布置高压开关柜和中央控制盘柜，地板为板胁结构，主梁最大间距6.0m，截面尺寸bh为0.40.8m，副厂房屋顶高程2986.16m，净高5.0m。主副厂房发电机层高程以下为箱形砼结构，发电机层以上为框架结构，厂房整体性好，能满足抗震要求。第二节 工程现场施工条件1.2.1 气象条件与工程区关系比较密切的气象站主要为门源站。门源站位于门源县浩门镇，北纬 10123，东经10137，海拔高程2850.0m。根据门源站19612002年共30年的气象统计资料，门源站的多年平均气温0.48，多年平均最高气温9.2，多年平均最低气温-6.6，多年平均无霜期51天，多年平均降水量525.0mm，多年平均蒸发量1137.4mm，历年最大冻土层深度大于200cm。1.2.2工程地质条件厂房位于大通河级阶地中部，覆盖层厚度19m，具二元结构，表部腐质土13m，下部为冲积砂卵石层，地下水埋深1415m，水位高程2977m，基岩岩性为角闪石英片岩，发育一压性断层，宽度0.7m，产状NE37SE45，充填压碎岩、角砾岩，公司部岩体有蚀变现象，糜棱化及绿泥石化，有檫痕，强风化层厚度46m。1.2.3工程场地情况现场场地已平整完毕，有土建项目早已开始施工，但本工程由土建项目部和机电安装项目部集中在厂房施工，施工时需做好各方面的协调工作。 1.2.4施工交通条件1.2.4.1对外交通石头峡水电站位于海北州门源县青石咀镇尕大滩乡上游的大通河干流上，坝址距门源县城32km，距青石咀镇12km。工程对外交通条件较好，通过青石咀镇的公路有两条：一条是宁张公路，为国道，经宁张公路省会西宁到青石咀镇公路里程为124km，路基宽度7.5m，路面宽度6m，为沥青路面级公路；另外一条是民门公路，为省道，从民和到青石咀镇，公路里程为201km，路基宽度7m，为级公路。从青石咀镇到尕大滩水文站和石头峡坝址、料场，有门苏公路通过，为县道，路面宽度5m，为砂砾石路面，级公路。总体而言，本电站的对外交通运输条件相对便利。1.2.4.2场内交通本工程场内交通均采用公路运输方式。根据施工总布置，场内公路大部分为新建公路，总里程32.0km，主要承担拦河坝、引水系统和厂房等主体工程的开挖、填筑、混凝土运输以及料场开采、成品砂石料等物资运输任务。根据道路设计使用年限，将道路分为永久道路和临时道路：永久道路采用三级公路标准，路宽6.5m，施工期采用泥结碎石路面，工程完工后改为混凝土路面；临时道路采用四级公路标准，路宽6m，泥结碎石路面。详见招标设计图纸。1.2.5施工供电（1）施工用电业主已提供10KV线路、变压器，但我方需严格按规范做好各施工点及生活区的的临时布线作业。1.2.6施工供水及排水施工用水及生活用水虽业主方已引至较近的位置，但具体施工点及生活区用水还需我方根据现场具体布置管路抽取。生活污水及施工区渗水、废水、少量地面倒灌水等的施工排水系统需我方根据现场合理埋设布置。1.2.7施工供风我方施工供风采用自然风和空压机就可解决。第三节 工程范围石头峡水电站厂房机电设备安装工程，具体包括以下内容：编号项目名称主要特征单位数量1水轮机设备安装HLA772C-LJ-210台32发电机设备安装SF3.35-16/4250台33调速系统安装WT-80/4.0 、 HYZ-1./4.0套34主阀设备安装KD741H-20Vk-3200台35桥式起重机设备安装起重量100/20吨，Lk=16.5m台16辅助设备安装7消防系统设备安装8厂用电系统设备安装9照明系统安装10发电电压设备安装11励磁系统设备安装套312电缆安装及敷设13发电电压母线安装14接地装置安装热镀锌型钢吨2015主变压器设备安装16高压电气设备17保护、测量及信号系统设备安装套118直流系统设备安装200AH 220V 每套4面 套119工业电视系统设备安装60点套120计算机监控系统设备安装水电站集中控制系统套121通信系统设备安装22GIS起重设备第四节 标书编制依据及编制原则1.4.1 编制依据1.4.1.1 招标文件。1.4.1.2 我公司对施工现场的考察和调查资料。1.4.1.4 国家和当地有关政策、法令、法规、标准及条例。1.4.1.5 工程所在地及周边的实际情况。1.4.2 编制原则1.4.2.1 主要施工机械的生产率依据我公司现有设备并结合本工程的施工特点进行确定。1.4.2.2 在满足控制性进度和施工强度的前提下，尽可能简化现场布置，压缩临建工程。第五节 工程特点1.5.1工程特点1.5.1.1本工程位于少数民族区，搞好民族关系尤为重要。1.5.1.2本工程与土建项目部配合作业，双方及时沟通合理安排工期是保证安装工程的关键。1.5.1.3工程离西宁市相对较近，有利于材料采购运输和信息传递，从而有利于保证工期。1.5.2工程难点1.5.2.1本工程单位设备重量较大，大件吊装是施工中的难点，需做好吊装前一系列准备工作有安全措施。1.5.2.2机电安装作业面临冬季施工，本工程又位于高寒地区，做好冬季施工也是本工程施工的难点之一。第二章 施工准备工作 第一节 准备工作2.1.1. 作好施工调查工作 2.1.1.1气象调查 （1） 掌握气象资料，以便综合组织全过程的均衡施工，制定雨季、冬季、大风天气、下雪天气的施工措施。 （2） 掌握电站位置地形，确定更合理的电站场平整的施工方案，减少水土流失。 2.1.1.2 各种物质资源和技术条件的调查 由于施工所需物质资源品种多，数量大，故应对各种物质资源的生产和供应情况、价格、品种等进行详细调查，以便及早进行供需联系，落实供需要求。 2.1.2. 作好施工图纸的学习 施工图纸是施工的主要依据，图纸完成后我们将立即组织图纸自审工作，形成文字记录，协助相关单位组织图纸会审。由技术部门协助项目组有关人员认真学习图纸，并进行自审、会审工作，以便正确无误地施工。 （1） 通过学习，熟悉图纸内容，了解设计要求施工达到的技术标准，明确工艺流程。 （2） 进行自审，组织各工种的施工管理人员对本工种的有关图纸进行审查，掌握了解图纸中的细节。 （3） 组织各专业施工队伍共同学习施工图纸，商定施工配合事宜。 （4） 组织图纸会审，由设计人员进行交底，理解设计意图及施工质量标准，准确掌握设计图纸中的细节。 2.1.3. 做好前期技术交底工作 （1） 作好技术交底工作，对各分部分项工程、工种、工序的施工方案（作业设计）交底，同时对本工程应注意的安全、文明施工和周围的环境情况同步交底。（2） 通过三级技术交底（技术负责人施工员施工班组长班组工人），最后落实到责任班组长和作业人员，重点强调对作业班组人员的交底。（3） 对于重要分部分项工程，由项目技术负责人组织对班组交底。 第二节 物资条件准备2.2.1. 物资材料的准备 （1） 根据施工组织设计中的施工进度计划和施工预算中的工料分析，编制工程所需的材料用量计划，作好备料、供料工作和确定仓库、堆场面积及组织运输的依据。 （2） 根据材料需用量计划，做好材料的申请、送检、订货和采购工作，使计划得到落实。 （3） 组织材料按计划进场，并作好登记、保管工作。 2.2.2施工机械准备根据施工组织设计中确定的施工方法、施工机具、设备的要求和数量以及施工进度的安排，编制施工机具设备需用量计划,组织施工机具设备需用量计划的落实,确保按期进场。 第三节 标段的划分2.3.1. 划分原则 本工程根据设计的施工内容，按不同施工专业、施工程序、平面布置特点和减少交叉作业等为原则划分施工标段。2.3.2. 施工标段的划分 2.3.2.1 水机安装工程主要工作内容：水轮机设备安装、发电机设备安装、调整系统安装、主阀设备安装、辅助设备安装、消防系统设备安装、桥式起重机安装等。主要安装设备见下表编号项目名称主要特征单位数量1水轮机设备安装HLA772C-LJ-210台32发电机设备安装SF3.35-16/4250台33调速系统安装WT-80/4.0 、 HYZ-1./4.0套34主阀设备安装KD741H-20Vk-3200台35桥式起重机设备安装起重量100/20吨，Lk=16.5m台15.1轨道安装QU120m1206辅助设备安装6.1供排水系统台6.2高压空压机SF-0.5/40台2低压空压机LU7-7台26.3系统管路6.4机组管路7消防系统设备安装7.1消火栓SN65套47.2火灾自动报警系统套1.00 2.3.2.2电气设备安装 土建工程主要有：场地平整、电站围墙围栏、综合楼、蓄电池室、配电室、门卫室、光伏阵列支架基础、设备基础、场内道路、场内排水沟、电缆沟等组成。具体安装内容见下表编号项目名称主要特征单位数量8厂用电系统设备安装8.1厂用变压器低压母联开关柜GGD2-12面28.2厂用变压器低压开关柜GGD2-08面38.3机旁动力盘GGD1-60(改)面38.4技术供水动力配电盘GGD1-36(改)面18.5动力配电箱XL-05-11(改)面88.6生活用电进线盘GGD2-05面18.7坝区厂用变进线盘GGD2-05面18.8厂用配电盘GGD1-36(改)面38.9照明配电盘GGD1-36(改)面19照明系统安装9.1照明分电箱XRM面69.2事故照明分电箱XRM面19.3照明工程各种灯具套110发电电压设备安装10.1发电机出口断路器柜 真空断路器 3AH3 17.5kV 3150A 50kA CT19 1台面3电流互感器 LMZB-10(GY) 10kV 3000/5A 0.5/10P级 1组电流互感器 LMZB-10(GY) 10kV 3000/5A 0.2S/10P级 1组10.2厂用变压器高压开关柜 KYN28(Z)-12-004(GY)真空断路器 3AH3 17.5kV 3150A 50kA CT19 1台面2电流互感器 LZZBJ9-10(GY) 50/5A 0.2/10P级 1组10.32B变压器低压侧开关柜 KYN28(Z)-12-011改(GY)隔离插头 12kV 5000A面1电流互感器 LMZB-10(GY) 10kV 5000/5A 10P/10P级 1组 10.4发电机出口电压互感器柜 KYN28-12-039(GY)熔断器 RN2-10/0.5（GY） 10kV 0.5A 1组面3电压互感器 JDZJ-10(GY) 1组 10.5调速器用电压互感器柜 KYN28-12-038(GY)熔断器 RN2-10/0.5(GY）10kV 0.5A 1组面3JDZ9-10（GY） 两只10.6励磁电压互感器柜 KYN28-12-064(GY)熔断器 RN2-10/0.5（GY）10kV 0.5A 1组面3JDZ9-10（GY） 两只LMZB-10(GY) 10kV 变比待定 0.5/10P级 1组10.710.5kV母线电压互感器柜 KYN28(Z)-12-041(GY)熔断器 RN2-10/0.5(GY) 10kV 0.5A 1组面2电压互感器 JDZJ-10(GY)）避雷器 HY5WS-17/50(GY) 1组10.8中性点电流互感器电流互感器 LMZB-10(GY) 10kV 3000/5A 10P/10P级 1组组310.9中性点接地变压器柜LMZJ-10(GY) 10kV 10/5A 0.5级 1只面3消弧线圈 待定隔离开关 GN5-10/400 20kV 400A 单极 1台10.10发电机出口电流互感器 LMZB-10(GY) 10kV 3000/5A 0.2/10P级 1组组311励磁系统设备安装套311.1励磁调节柜面311.2励磁功率柜面611.3灭磁开关柜面311.4励磁变台312电缆安装及敷设12.1控制电缆ZR-KVVP2 各种 450/750V千米1512.2电力电缆ZR-VV-各种 0.6/1.0kV千米612.3电力电缆ZR-YJV-335 8.7/15kV米30012.4母线槽CFW-2A-1250A 400V米15012.5电缆桥架米36013发电电压母线安装13.1共相封闭母线(主母线)GXFM-10.5/3000 3000A 10.5kVm/三相15013.2共相封闭母线(分支母线)GXFM-10.5/1000 1000A 10.5kVm/三相3013.3共相封闭母线(2B变压器低压母线)GXFM-10.5/5000 5000A 10.5kVm/三相2013.4封闭母线支架H=5m 300mm根3014接地装置安装热镀锌型钢吨2015主变压器设备安装15.1三相双绕组电力变压器SF10-40000/110(GY) 12122.5%/10.5kV台140000kVA YN,d11 Uk=10.5%15.2三相双绕组电力变压器SF10-80000/110(GY) 12122.5%/10.5kV台180000kVA YN,d11 Uk=10.5%15.3BTK-110kV变压器中性点保护装置HY1.5W-72/186(GY) 72kV只2GW8-72.5WI/630(GY) 72.5kV 630A 配电动机构只2在线监测及放电间隙套215.4轨 道43kg/m米9015.5厂用变压器SCB10-630/10(GY) 105%/0.4kV 台1630kVA Y,Yn0 Uk=6% 附零序CT:LJ-2 400/5A15.6厂用变压器SCB10-630/10(GY) 10.55%/0.4kV台2630kVA Y,Yn0 Uk=6% 附零序CT:LJ-2 400/5A15.710kV柱上断路器ZW8-12/630(GY) Ik=630A Ik=25kA台115.8隔离开关GW9-10W/630(GY) 10kV组215.9避 雷 器HY5WS-17/50(GY) 10kV组116高压电气设备16.11B、2B进线间隔110kV个216.21Y出线间隔110kV个116.3电压互感器间隔110kV个117保护、测量及信号系统设备安装套118直流系统设备安装200AH 220V 每套4面 套119工业电视系统设备安装60点套120计算机监控系统设备安装水电站集中控制系统套121通信系统设备安装21.1通信电源48V 100A/300AH套121.2自动电话分机部4021.3光电设备制式容量为SDH 155M套221.4普通光纤16芯、单模公里4121.5光电端机（包括PCM）套221.6保护专用PCM光配72芯，数配642M，音频配200回套121.7综合配线设备个122GIS起重设备22.1桥式起重机设备安装起重量5吨，Lk=10m台122.2轨道安装P38kg/mm4823尾水闸门启闭机23.1尾水闸门启闭机2100KN门机 18.5t台123.2门机轨道QU1202*10m6第四节 施工队伍的准备根据确定的现场管理机构建立项目施工管理层，采用邀请招标的方式，邀请具有相关施工安装资质的单位参加投标，从中选择高素质的施工作业队伍配合本公司人员进行该项目的实施。 （1） 根据该工程的特点和施工进度计划的要求，确定各施工阶段的劳动力需用量计划。（2） 对工人进行必要的技术、安全、思想和法制教育，教育工人树立“质量第一，安全第一”的正确思想，遵守有关施工和安全的技术法规，遵守地方治安法规。 （3） 要求作业队务做好生活后勤保障工作：在大批施工人员进场前，必须做好后勤工作的安排，为作业人员的衣、食、住、行、医等应予全面考虑，应认真落实，确保作业人员的身体健康。 第五节 作业条件准备（1）向施工班组进行质量、技术和安全交底，使班组明确有关任务的质量、技术、安全、进度等要求。（2）做好工作面准备：检查道路、垂直和水平运输是否畅通，操作场所是否清理干净等。（3）对材料、构配件的质量、规格、数量等进行清查，并有相当一部分运到指定的作业地点。 （4） 检查前道工序的质量。在前道工序的质量合格后才能进行下道工序的施工。 第六节 现场准备2.6.1临时设施搭建 按施工平面布置图的要求和施工人员数量，搭建施工生产和生活临时设施。 3.6.2机械设备进场 根据施工机械设备的需用量计划，按施工平面布置图的要求，组织施工机械设备进场，机械设备进场后按规定地点和方式布置，并进行相应的保养和试运转等项工作。 3.6.3材料和构配件的进场 根据建筑材料、构配件的需用量计划组织其进场，按规定地点和方式存放或堆放，并做好组织和保护措施。 第三章 施工总体布置第一节 施工布置原则（1）根据本工程招标文件提供的施工技术条件、施工环境及工程的特点，结合现场考察和标前会获得的有关材料，为满足本工程的施工要素，工程施工布置按以下原则进行。（2）依据招标文件给定的条件、现场情况及有关规范进行布置。（3）临建设施的规模和技术指标及容量根据施工总进度和施工强度的需要进行设计。施工设施的布置在满足施工要求的前提下，尽快做到简单、实用。布置力求紧凑、合理、管理集中、调度灵活、运行方便、节约用地的安全可靠。（4）各施工场地及营地均布置在防洪渡汛标准高程以上。（5） 各施工场地及营地均按要求配置足够的环保设施及消防设施。（6）所有生产、生活设施的布置均体现安全生产、文明施工。（7）避免施工对公众利益的损害，并考虑为其它承包商提供方便。第二节 施工场地规划施工场地的规划布置根据招标文件所提供的场地情况，并结合业主提供的现有条件，按施工需求及使用功能的不同进行规划布置。3.2.1 生活住房、办公设施场地规划生活住房及办公设施采用资源共享方式，根据招标文件提出，由业主提供，我方需要300m2按月支付10元/m2租金，可以满足项目人员住宿及办公需要。3.2.2 劳务队宿舍考虑劳务队人员住宿安全及在上下班节省路途花费的时间，以及有及时发现厂房下班时间及夜间意外情况等因素，计划劳务队宿舍布置在厂房左侧的平地上，房屋结构用彩钢房，设置住房、食堂及卫生间等生活必备设施。3.2.3材料库规划材料库(600 m2)在综合考虑地理位置、地势及运输条件等因素，在厂房附近规划布置，主要有封闭库(120 m2)、露天堆放场(280m2)、敞棚库(200 m2)。3.2.4施工设备、工具库规划设备库150 m2、工具库80m2与材料封闭库相邻布置，便于值班看守和管理。大型设备在靠近工具库临时露天放置，采取有效的防雨防盗措施即可。3.2.5成套设备堆放区为了节约用地，减少对土建方的干扰和二次搬运距离等，安装设备到货后，临时放置于厂房门口附近，有条件时，可直接放置于安装位置旁，具体可视施工现场情况临时决定放置。3.2.6现场总平面设置现场总平面设备见附表一3.2.7现场临时用地表现场临时用地表见附表二第三节 施工交通、风、水、电及通讯布置3.3.1施工交通3.3.1.1对外交通石头峡水电站位于海北州门源县青石咀镇尕大滩乡上游的大通河干流上，坝址距门源县城32km，距青石咀镇12km。工程对外交通条件较好，通过青石咀镇的公路有两条：一条是宁张公路，为国道，经宁张公路省会西宁到青石咀镇公路里程为124km，路基宽度7.5m，路面宽度6m，为沥青路面级公路；另外一条是民门公路，为省道，从民和到青石咀镇，公路里程为201km，路基宽度7m，为级公路。从青石咀镇到尕大滩水文站和石头峡坝址、料场，有门苏公路通过，为县道，路面宽度5m，为砂砾石路面，级公路。总体而言，本电站的对外交通运输条件相对便利。3.3.1.2场内交通本工程土建工程于4月1日开工，场内交通已修筑完成，均采用公路运输方式。根据道路设计使用年限，道路分为永久道路和临时道路：永久道路采用三级公路标准，路宽6.5m，施工期采用泥结碎石路面，工程完工后改为混凝土路面；临时道路采用四级公路标准，路宽6m，泥结碎石路面。3.3.2施工供风施工供风采用自然通风为主，空压机提供为辅助。用于管路清扫等施工用风，采用空压机即可满足，其它用风可用自然通风。3.3.3施工供水及排水机电安装工程主要考虑施工排水，在安装现场备用两台600m3，扬程60m的水泵用于施工渗水和防汛排水，水排至自流排水洞。生活用水已由业主提供，按月支付水费即可。3.3.4施工用电3.3.4.1厂房施工用电（1）厂房施工用电规划在业主提供的10kV线路电源引接点附近安装业主提供的变压器引接电源，在变压器高压侧安装一组跌落保险，避雷器一组，电度表一只，另外配一台400KW的油发电机作为事故备用电源。在厂房内设置配电盘6面，其中主厂房4面，副厂房2面。（2）设备、材料库电源考虑设配电柜2面，315kVA的施工变压器一台，在变压器高压侧安装一组跌落保险，避雷器一组，电度表一只，从业主提供的10kV电源引接。10kV电源引接点电度表变压器配电柜配电柜配电柜配电柜配电柜配电柜主厂房施工点副厂房施工点图2-1 厂房施工电源配置示意图10kV电源引接点电度表变压器配电柜配电柜设备库材料库图2-2 设备、材料库电源（3） 动力用电采用3*120mm2铜芯电缆，照明电缆采用25mm2、10mm2、4mm2的铜芯电缆。3.3.4.2生活用电生活用电已由业主方接好，我方只需支付电度费用即可。3.3.5施工通讯本工程区域内，中国电信、中国联通，中国移动信号均已覆盖，所有施工人员均已自有移动电话，另项目部布置一台中国电信固定电话和传真，申请宽带联接，以便与各方之间的信息传递。第四章 施工组织及资源配置第一节 现场组织机构4.1.1现场管理组织机构组建我公司高度重视本标段工程，中标后将把其列为我公司本年度重点在建工程项目之一。本着精干高效的原则，选派有丰富施工经验项目管理人员和施工人员，组建“石头峡水电站机电安装工程”项目经理部。项目经理受公司经理委托，对公司负责，根据公司法定代表人与项目经理签订的“项目管理目标责任书”代表公司履行合同，对本工程合同承担全部履约责任，全面负责本工程施工组织实施及商务工作，向建设单位交付符合合同各项条款和国家规定标准的最终产品。 我公司本着质量第一，用户至上的经营服务宗旨，重视工程质量和合同履约，依靠先进的技术，科学的管理，灵活的经营方式，嬴得企业信誉，提高经济效益，让用户满意。注意发挥企业的整体优势，项目部直接参与工程项目，没有中间环节，办事效率高，直接服务于用户。公司为本工程配置优秀的一级项目经理，配置高水平、精干的项目管理班子，并将保证项目管理班子和操作者，在工程施工中严格遵守国家的规范标准，认真执行项目施工组织设计，严密组织，精心施工，尊重设计，服从监理，确保工期、安全和质量。 公司的各职能部门负责对项目部进行专业指导、监督、检查、考核和提供服务，对出现的问题及时作出反应，并在现场落实上实现快速响应，确保工程顺利实施。项目部领导层由项目经理、副经理、总工程师组成。项目部经理对本合同工程的施工质量、进度、安全等负全面责任，并直接向业主和监理工程师负责，项目部副经理、总工程师协助项目经理分管相应的工程项目和业务工作。4.1.2 现场管理组织机构图项目经理技术负责人水机安装副经理电气设备安装副理探伤组材料组财务组安监组质量组后勤组技术组水机安装班电气安装班4.1.3现场管理人员配置项目经理 1 人 无损检测组 2人项目副经理 2 人 材料组 3 人总工程师 1 人 财务组 2 人工程技术组 5 人 后勤组2 人质量组 5 人 安监组 2 人 共 计 25 人4.1.4主要职责4.1.4.1项目经理（1）认真贯彻执行国家的政策、法规、法令。接受项目法人和监工程师有关工程的各项指令，确保项目法人要的安全、质量、进度和投资目标的全面实现。 （2）受公司总经理委托，代表公司处理与本工程有关的外部关系，决策本工程的重大事项，全面负责本工程的各项工作。 （3）按照公司质量措施、职业健康安全管理措施和环境管理措施要求，建立与本工程相适应的质量保证措施、职业健康安全管理措施和环境管理措施，明确各部门的职责，审批项目部的各种管理制度。（4）全面负责落实公司下达的经济责任制，通过科学管理，确保本工程安全标、质量目标、工期目标和经济责任制目标的全面完成。 （5）维护项目法人、企业和职工的合法权益，坚持“以人为本”的原则，按项目制管理的要求，全面实现公司下达的各项技术经济指标。 （6）负责项目的组织建设和职工思想政治教育工作。 4.1.4.2技术负责人（1）在项目经理的领导下，协助项目经理管理本工程的施工技术、质量、业健康与安全文明施工、环境保护和职工培训工作。 （2）在项目经理的领导下，分管技术组。 （3）贯彻执行施工技术管理制度和国家有关技术规程、规范和验收标准，以及项目法人对本工程的具体技术要求。 （4）负责组织编制本工程施工组织设计、施工作业指导书、达标投产实施细则等各类作业文件，根据施工技术管理制度的有关权限规定审批本工程的有关作业文件。 （5）主持本工程的技术会议和技术方案的制定，解决施工中的技术问题。 （6）负责开工前的技术培训和考核工作，制定本工程的培训计划。 （7）组织实施技术革新项目，主持制订重大技术方案并报公司有关部门和公司总工程师审批。 （8）负责组织编制各阶段性总结和工程总结工作。 4.1.4.3副经理（1） 在项目经理领导下，主持项目日常施工管理工作，贯彻执行公司质量、环境、职业健康安全方针，组织实施项目目标及管理方案，（2） 负责制订管辖区域施工网络，月进度计划，落实月形象进度。主持每月的工程调议，拟定实施工程进度奖惩办法。（3） 项目经理外出时，代理项目部日常工作。（4） 负责工程质量和安全的过程控制，组织有关人员向和施工班组进行技术交底，主持质量事故和不合格工程的分析处理，坚持“三不放过”原则。（5） 负责协调各施工班组交叉施工中工序的衔接与工作配合，定期或不定期组程项目检查，及时统计与总结，提出建议和决策意见。（6） 坚持安全教育制度。做好新工人入场教育，特殊工种操作技能教育和员的安全意识教育和法制观念教育，施工现场的安全文化宣传教育。（7） 负责材料与设备管理，做好内部和外租设备的管理和调配以及工程材料采购、运输、储存、使用、防护与交付的监管工作。（8） 负责本项目竣工资料的收集与整理，参与本项目的竣工验收和工程竣工决算。（9） 定期向项目经理汇报工作，落实员工思想交流，接受公司相关部门的监和服务，完成领导交办的其它工作。 4.1.4.4技术组 （1） 对项目经理和项目总工负责，全面落实本工程的技术管理工作。（2） （2）贯彻执行施工技术管理制度的各项规定，负责作业指导书等技术资料的编制工作，参加施工图会审，负责进行技术交底工作。 （3）负责现场设计文件和施工图纸的管理和发放。 （4）执行国家各项技术规范、规程和标准的规定，根据工程情况设置关键工质量控制点。 （5）协助相关部门进行各种质量检查、材料验收、工器具检查等工作。 （6）下设施工技术攻关小组，负责新技术、新工艺、新材料的研制、应用和实施，确保工程质量符合规定要求。 （7）坚持现场指导，解决施工中的技术问题，对工程质量、安全、环保实行全过程控制。 （8）负责整理竣工移交资料及工程总结的编写工作。 4.1.4.5质量组 （1）对项目总工负责，全面负责本工程的质量管理和质量检验工作。 （2）对工程质量的过程控制实施监督检查，负责本工程质量计划的制定的编制，并在施工现场负责其贯彻执行。 （3）预测影响质量的薄弱环节，并制定其预防措施。 （4）负责质量检查，质量情况分析和统计工作，根据分析结果制定防范措施和提出整改意见。 （5）协助发包方及监理对工程质量进行日常监督。 （6）负责贯彻执行质量体系标准，确保公司质量措施在本工程中的有效运行。（7）在施工全过程中负责执行公司质量奖惩条例，并确保公司各项质量制度在本工程得到有效的落实。 （8）受项目经理委托，主持质量事故的调查，并负责提交调查报告和整改意见。（9）负责质量记录整理，收集和归档，做好工程资料的控制。 4.1.4.6安监组 （1）对项目总工负责，全面负责本工程的安全。 （2）对工程安全过程控制实施监督检查，负责本工程安全措施的编制，并在施工现场负责其贯彻执行。 （3）预测影响安全的薄弱环节，并制定其预防措施。 （4）负责施工人员的安全教育及上岗培训。 （5）负责安全检查，安全情况分析和统计工作，根据分析结果制定防范措施和提出整改意见。（6）协助发包方及监理对工程安全进行日常监督。 （7）负责贯彻执行职业健康安全及环保体系标准，确保
