建筑给水排水
一、图 线

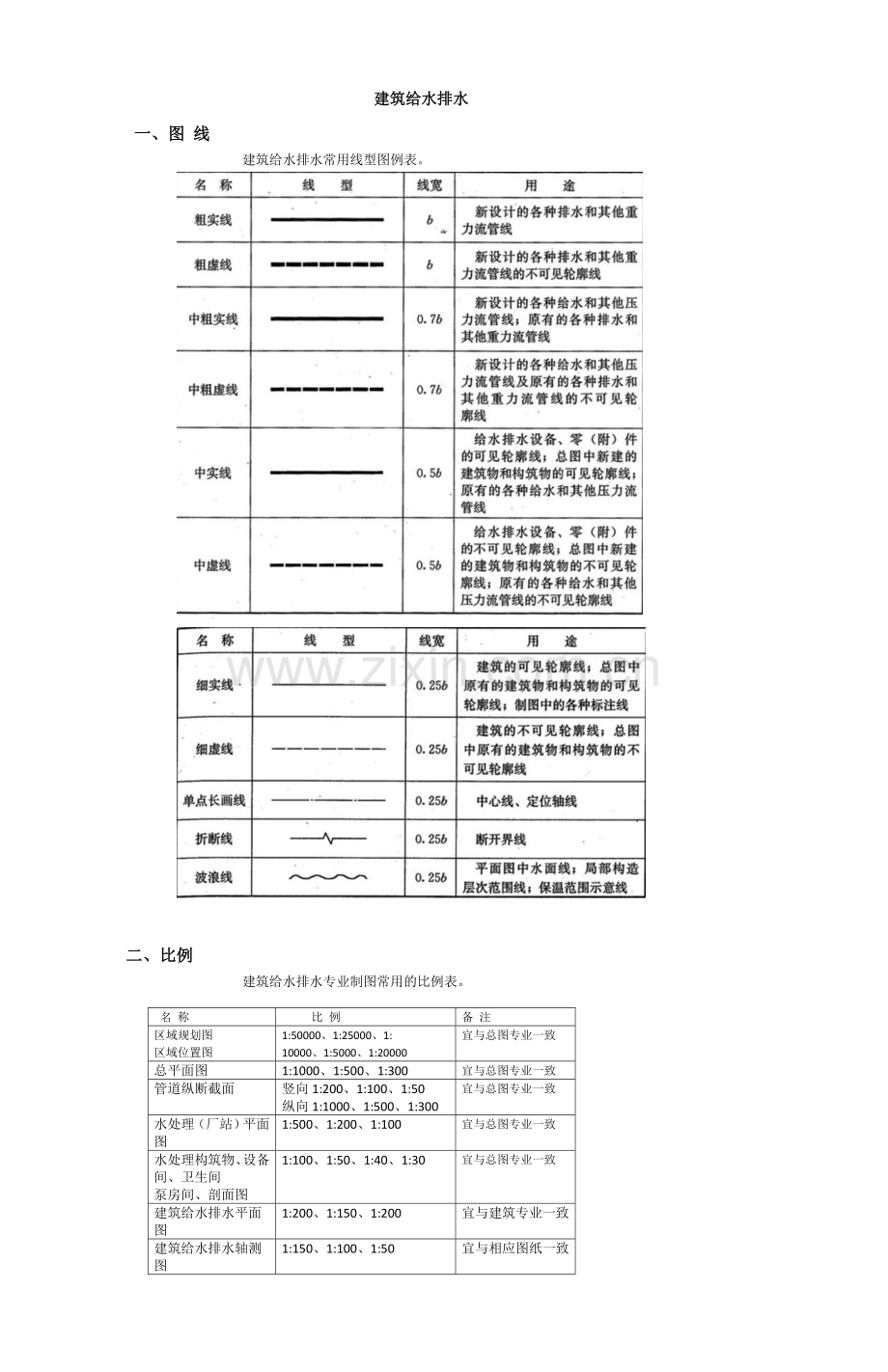

建筑给水排水常用线型图例表。

二、比例
建筑给水排水专业制图常用的比例表。

名 称
比 例
备 注
区域规划图
区域位置图
1:50000、1:25000、1:
10000、1:5000、1:20000
宜与总图专业一致
总平面图
1:1000、1:500、1:300
宜与总图专业一致
管道纵断截面
竖向1:200、1:100、1:50
纵向1:1000、1:500、1:300
宜与总图专业一致
水处理（厂站）平面图
1:500、1:200、1:100
宜与总图专业一致
水处理构筑物、设备间、卫生间
泵房间、剖面图
1:100、1:50、1:40、1:30
宜与总图专业一致
建筑给水排水平面图
1:200、1:150、1:200
宜与建筑专业一致
建筑给水排水轴测图
1:150、1:100、1:50
宜与相应图纸一致
详图
1：50、1：30、1:20、1:10、1:5、1:2、1：1、2:1

。

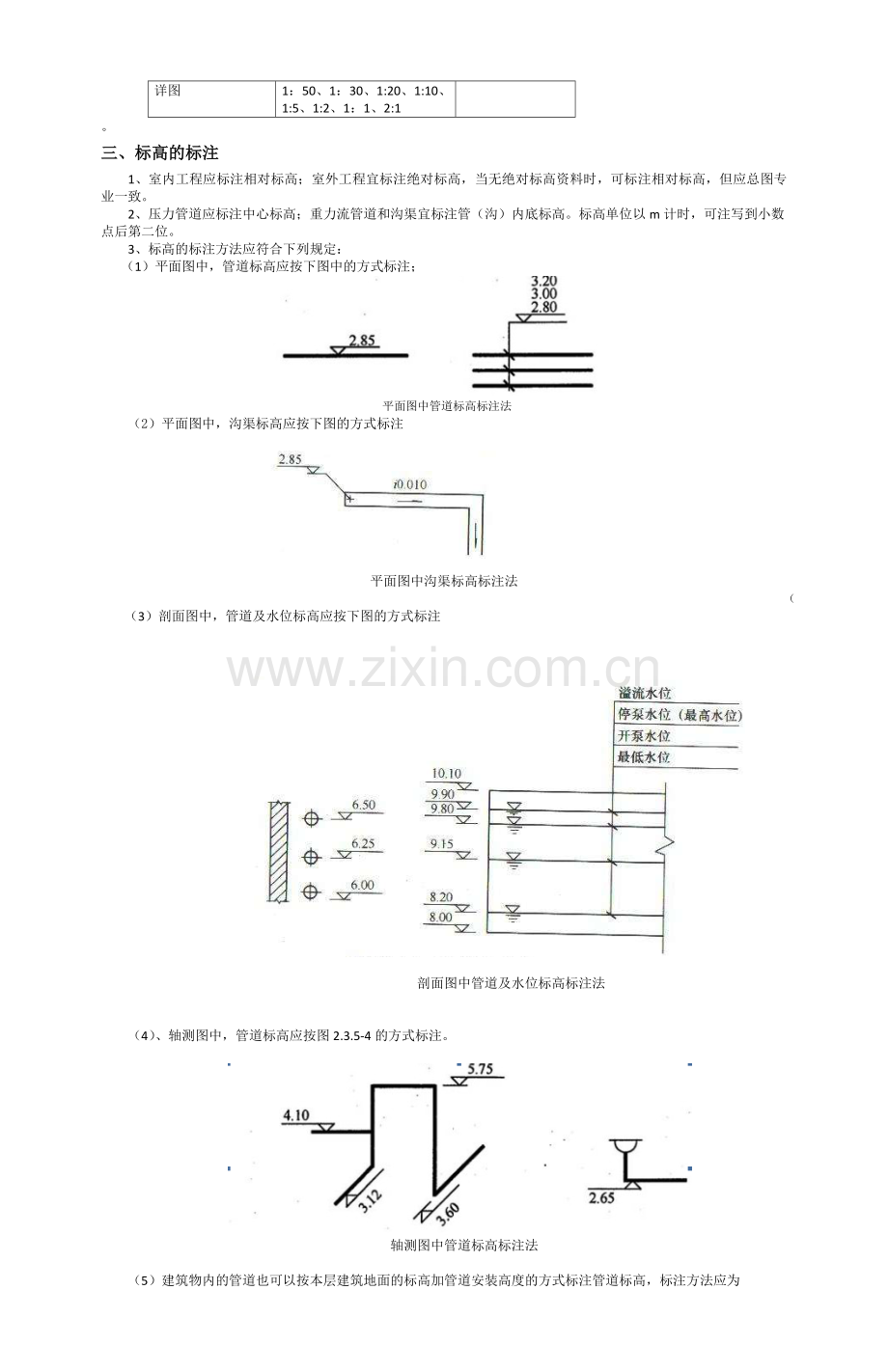

三、标高的标注
1、室内工程应标注相对标高；室外工程宜标注绝对标高，当无绝对标高资料时，可标注相对标高，但应总图专业一致。
2、压力管道应标注中心标高；重力流管道和沟渠宜标注管（沟）内底标高。标高单位以m计时，可注写到小数点后第二位。
3、标高的标注方法应符合下列规定：
（1）平面图中，管道标高应按下图中的方式标注；

平面图中管道标高标注法
（2）平面图中，沟渠标高应按下图的方式标注

平面图中沟渠标高标注法
（（3）剖面图中，管道及水位标高应按下图的方式标注

剖面图中管道及水位标高标注法

（4）、轴测图中，管道标高应按图2.3.5-4的方式标注。

轴测图中管道标高标注法

（5）建筑物内的管道也可以按本层建筑地面的标高加管道安装高度的方式标注管道标高，标注方法应为H+X,XX,H表示本层建筑地面标高。
四、管径
1 、管径的单位应为mm。
2、管径的表达方式应符合下列规定：
（1） 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以工程直径DX壁厚表示；
（2） 无缝钢管、焊接钢管（直缝或螺旋缝）等管材，管径宜以外径DX壁厚表示；
（3） 钢管、薄壁不锈钢管等管材，管径宜以公称Dw表示；
（4）建筑给水排水塑料管材，管径宜以外径dn表示；
（5）钢筋混凝土（或混凝土）管，管径宜以内径d表示；
（6）复合管、结构壁塑料管等管材，管径应按产品标准的方法表示；
（7）当设计中均采用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
3、管径的标注方法应符合下列规定：
（1） 单根管道时，管径应按下图的方式标注；

单管管径表示方法

（2） 多根管道时，管径应按下图的方式标注。

多管管径表示方法
（3）当建筑物的给水引出入管或排水排出管的数量超过一根时，应进行编号，编号宜按图的方法表示。

给水引入（排水排出）管编号编号表示法
（4）建筑物内穿越楼层的立管，其数量超过一根时，应进行编号，编号宜按图的方法表示。

立管编号表示法
4、在总图中，当同种给水排水附属构筑物的数量超过一个时，应进行编号，并符合下列规定：
（1） 编号方法应采用构筑物代号加编号表示；
（2） 给水构筑物的编号顺序宜为从上水源到干管，再从干管到支管，最后到用户；
（3） 排水构筑物的编号顺序宜为从上游到下游，先干管后支管。
5、当给水排水工程的机电设备数量超过一台时，宜进行编号，并应有设备编号与设备名称对照表。

五、管道图例
管道类别应以汉语拼音字母表示，管道图例宜符合表的要求。

六、管道附件图例
管道附件的图例宜符合表的要求。

七、 阀门图例
阀门的图例宜符合表的要求

八、给水配件图例
给水配件的图例宜符合下表的要求

九、 消防设施图例
消防设施的图例宜符合下表的要求

十、卫生设备及水池图例
卫生设备及水池的图例宜符合表的要求

十一、 小型给水排水构筑物图例
小型给水排水构筑物的图例宜符合表的要求

十二、给水排水设备图例
给水排水设备的图例宜符合下表要求

十三、仪表图例
给水排水专业所用仪表的图例宜符合表的要求
