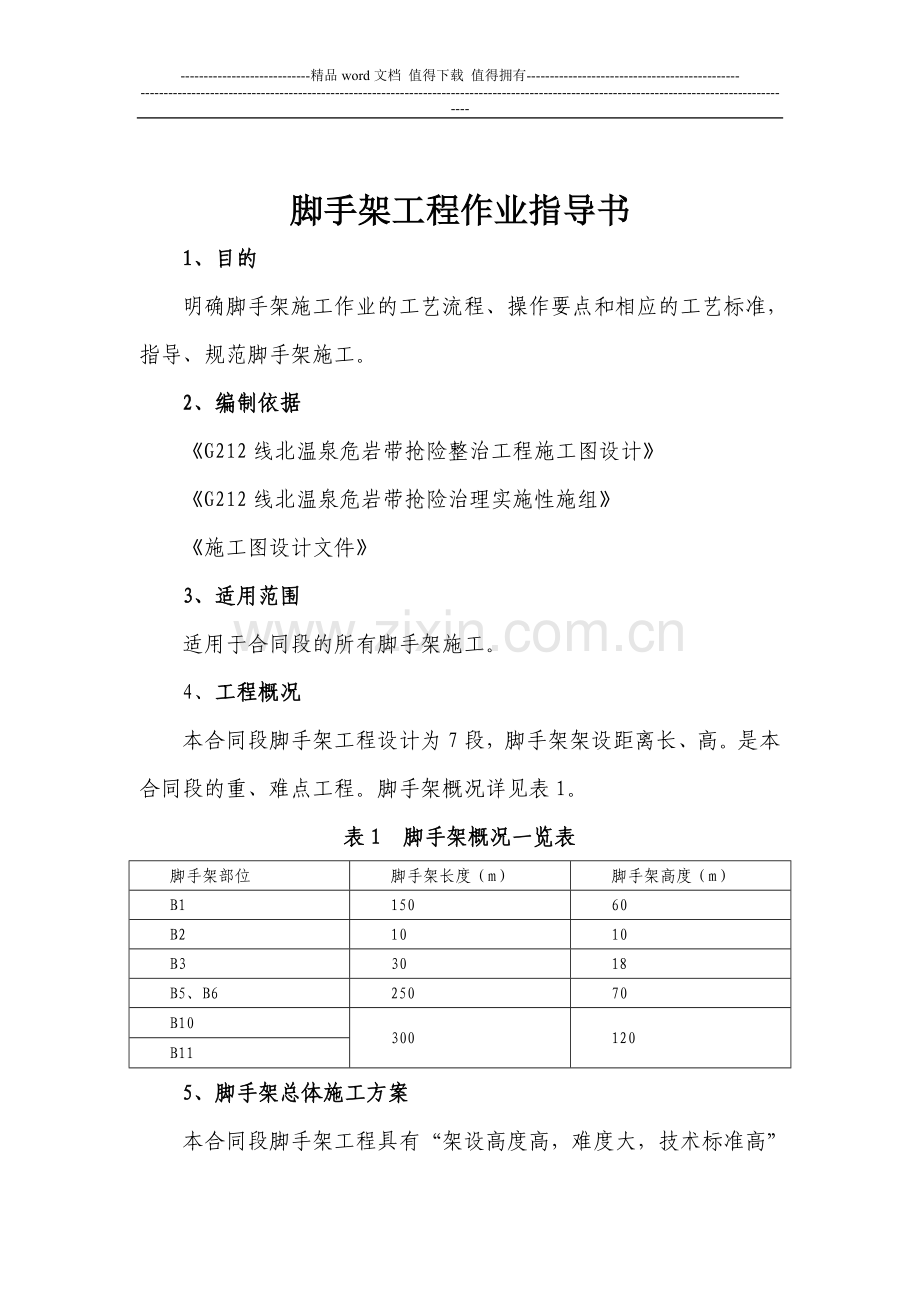

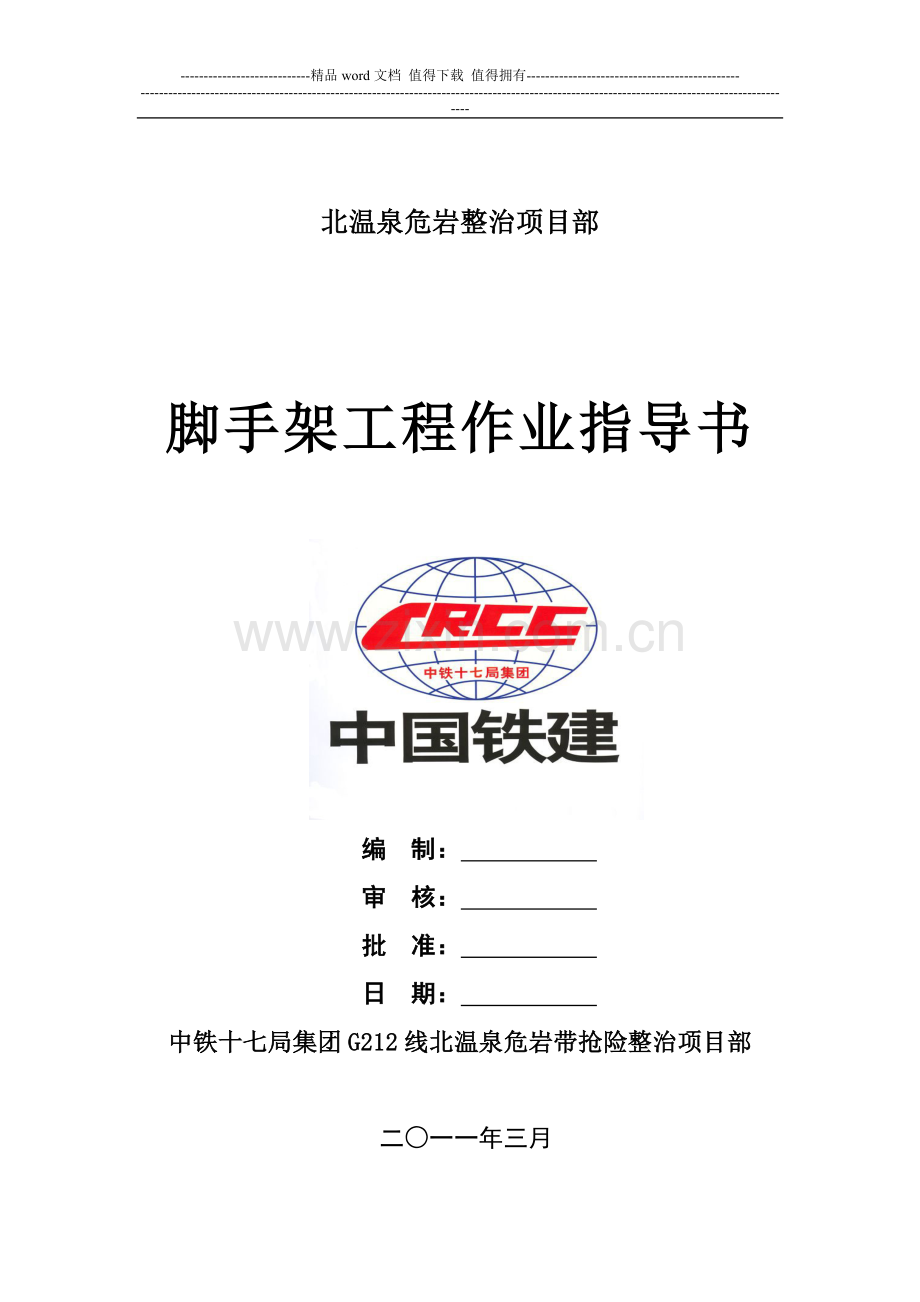

-精品word文档 值得下载 值得拥有-北温泉危岩整治项目部脚手架工程作业指导书编 制： 审 核： 批 准： 日 期： 中铁十七局集团G212线北温泉危岩带抢险整治项目部 二一一年三月脚手架工程作业指导书1、目的明确脚手架施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范脚手架施工。2、编制依据G212线北温泉危岩带抢险整治工程施工图设计G212线北温泉危岩带抢险治理实施性施组施工图设计文件3、适用范围适用于合同段的所有脚手架施工。4、工程概况本合同段脚手架工程设计为7段，脚手架架设距离长、高。是本合同段的重、难点工程。脚手架概况详见表1。表1 脚手架概况一览表 脚手架部位脚手架长度（m）脚手架高度（m）B115060B21010B33018B5、B625070B10300120B115、脚手架总体施工方案本合同段脚手架工程具有“架设高度高，难度大，技术标准高”的特点，必须遵循“施工准备提前完成，配足精干施工人员，采用先进施工工艺，加大施工管理力度”的原则，精心组织施工，科学合理地确定施工方案。6、脚手架施工工艺6.1施工顺序搭设准备铺垫板竖立杆安放大横杆安放小横杆绑扎斜撑和剪刀撑绑扎封顶杆绑扎护身栏和挡脚板立挂安全网检查验收合格后方可投入使用。脚手架施工工艺框图1。6.2脚手架工艺流程图铺设垫板竖立杆安放大横杆安放小横杆支设斜撑和剪刀撑铺脚手板并固定绑扎护身栏和挡脚板立面挂密目安全网检查验收施工准备验收合格后投入使用图1 脚手架施工工艺流程图6.3.脚手架施工工艺6.3.1材料及主要机具采用222、225、228、232钢管、扣件、预埋铁件、脚手板、安全网、活动扳手等。6.3.2技术要求：搭设扣件钢管按照安全牢固的原则由下至上、由边及里的顺序进行等作业平台的搭设，钻孔作业平台宽度33.5m。竖向立杆纵向间距为22.5m，横向间距0.60.8m，小横杆间距0.40.6m，步距1.5m。除钻孔作业平台外的用架，立杆间距一般纵横均为1.2m，步距1.5m，采用双排落地式脚手架。脚手架外侧用密目安全网封闭，内力杆在结构板上脚手架剖面图详见图2（以一般情况示例），脚手架立面图详见图3。当在G212路侧进行施工清方时，为了保证本工程顺利进行，为了现场附近和过往群众的安全与方便，在确有必要的时候和地点，按监理工程师或有关部门的要求，提供照明、警卫、护栏、警告标志等安全防护措施。图2 内力杆在结构板上脚手架剖面图（以一般情况示例）做好地上有关设施的设防与加固工作，对可能引起的危害要及早调查，提前预防，并在施工中重点予以防护。6.3.3施工工艺施工前根据双排架搭设范围，计算双排架各种配件的数量规格。双排脚手架搭设前先确定架体根部是否平整坚实，然后铺设5cm厚脚手板。图3 脚手架立面图竖立杆，立杆的构造要求如下：单管立杆接头除在顶层可采用搭接外，其余接头应采用对接扣件连接。立杆上的对接扣件应交错布置，在高度方向错开的距离不小于50cm。立杆搭接长度不小于1m，且不少于三个旋转扣件固定。封顶时绑扎两道护身栏，一道180mm高的挡脚板，内挂密目网。立杆应设置纵横方向的扫地杆，并用直角扣件固定在立杆上。安放大横杆,大横杆的构造要求如下：大横杆应放在立杆的内侧，置于小横杆之下，采用直角扣件与立杆连接。大横杆的接长宜采用对接扣件，也可搭接。采用搭接接头时，搭接长度不小于1m，并用3个扣件固定，接头应错开，相邻接头的水平距离不应小于50cm。大横杆的长度一般不宜小于3跨，并不大于6m。安放小横杆，小横杆的构造要求如下：每一主节点必须设一个小横杆，并用直角扣件固定在大横杆上。操作层上非主节点处的小横杆宜根据脚手板的需要等间距设置，最大间距不应大于柱距的1/2。扣件安装应符合下列规定：扣件规格必须与钢管外径相同；螺栓拧紧扭力矩不应小于40Nm，且不应大于65Nm；在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm；对接扣件开口应朝上或朝内；各杆件端头伸出扣件盖板边缘的长度不应小于100mm。作业层、斜道的栏杆和挡脚板的搭设应符合下列规定：栏杆和挡脚板均应搭设在外立杆的内侧；上栏杆上皮高度应为1.2mm挡脚板高度不应小于180mmm脚手板的铺设应符合下列规定：脚手板应铺满。采用对接或搭接时均应符合规范的规定；脚手板探头应用直径3.2mm的镀锌钢丝固定在支承杆件上；在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑动；自顶层作业层的脚手板往下计，宜每隔12m满铺一层脚手板。 斜撑和剪刀撑构造：横向支撑的斜杆应在12步距内，由底至顶呈“之”字形连续布置，并用旋转扣件与立杆或大、小横杆相连。斜撑的间距不得超过6根立杆，与地面夹角为60,下脚不落地。剪刀撑的接头除顶层可用搭接外，其余均采用对接接头，用对接扣件加以连接，接头应错开50cm以上，剪刀撑应用旋转扣件与立杆或大小横杆相连接，旋转扣件中心线距主节点的距离不应大于15cm。最下一对剪刀撑与立杆的连接距地面不宜大于50cm，以确保架子稳定。必须在外侧立面的两端各设一道剪刀撑，由下至顶连续设置，中间剪刀撑的净距不大于15cm。拆除要点：全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求。根据检查结果补充完善施工组织设计中的拆除顺序和措施，经主管部门批准后方可实施。由单位工程负责人进行拆除安全技术交底。清除脚手架上杂物及地面障碍物。拆除脚手架时，应符合下列规定：拆除作业必须由上而下逐层进行，严禁上下同时作业。斜撑必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于两步，如高差大于两步，应增设连墙件加固。当脚手架拆至下部最后一根长立杆的高度（约6.5m）时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。卸料时应符合下列规定：构配件严抛掷至地面。运至地面的构配件应及时检查、整修与保养，并按品种、规格随时码堆存放。6.3.4检查与验收构配件检查与验收。新钢管的检查符合下列规定：有产品质量合格证；有质量检验报告，钢管进场抽检合格方可用于工程;钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管外径、壁厚、端面等的偏差，应分别符合规范的规定；钢管必须涂有防锈漆。旧钢管的检查应符合下列规定：表面锈蚀深度检查应每年一次。检查时，应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值时不得使用；钢管弯曲变形应符合表2的规定。表2 钢管弯曲变形允许偏差 序号项 目允许偏差（mm）检查方法1外径48壁厚3.5-0.5-0.5游标卡尺2钢管两端面切斜偏差1.70塞 尺、拐角尺3钢管表面锈蚀深度0.50游标卡尺4各种杆件钢管的端部弯曲l1.5m5钢板尺立杆钢管弯曲3ml4m4ml6.5m1220钢板尺水平杆、斜杆的钢管弯曲l6.5m30钢板尺扣件的验收应符合下列规定：新扣件应有生产许可证。法定检测单位的测试报告和产品质量合格证。当对扣件质量有怀疑时，对现场扣件取样检测，检测合格方可使用。旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；新、旧扣件均应进行防锈处理。脚手板的检查应符合下列规定：木脚手板的宽度不宜小于200mm，厚度不应小于50mm；腐朽的脚手板不得使用。脚手架检查与验收脚手架及其地基基础应在下列阶段进行检查与验收：基础完工后及脚手架搭设前；作业层上施加荷载前；每搭设完1013m高度后；达到设计高度后；遇有六级大风与大雨后；寒冷地区开冻后；停用超过一个月。脚手架地基与基础验收技术要求见表3。表3 脚手架地基与基础验收技术要求 序号项 目技术要求允许偏差（mm）检查方法1表 面坚实平整-观 察2排 水不积水-3垫 板不晃动-4底座不晃动不滑动-不沉降不沉降-10脚手架使用中，应定期检查下列项目：杆件的设置和连接，连墙件、支撑、门洞加桁架等的构造是否符合要求；地基是否积水，底座是否松动，立杆是否悬空；扣件螺栓是否松动；安全防护措施是否符合要求；是否超载。脚手架搭设允许偏差:立杆垂直度允许水平偏差最后验收垂直度在1080m范围的见表4，大于80m范围的允许偏差100mm，施工时严格按照规范及设计要求，确保工程的顺利进行。 表4 立杆垂直度允许水平偏差 序号项 目允许偏差（mm）检查方法1最后验收垂直度1080m100用经纬仪或吊线和卷尺2搭设中检查偏差值高度（m）总高度用经纬仪或吊线和卷尺50m40m20mH=2m777H=10m202550H=20m4050100H=30m6075H=40m80100H=50m100中间档用插入法取值双排脚手架间距允许偏差见表5表5双排脚手架间距允许偏差 序号项 目允许偏差（mm）检查方法1步 距20钢板尺2纵 距503横 距20纵向水平杆高差见表6 表6 纵向水平杆高差 序号项 目允许偏差（mm）检查方法1一根杆的两端20水平仪或水平尺2同跨内两根杆纵向水平高差20双排脚手架横向水平杆外伸长度偏差见表7表7 双排脚手架横向水平杆外伸长度允许偏差 序号项 目允许偏差（mm）检查方法1外伸500mm-50钢板尺安装后的扣件螺栓拧紧扭力矩应采用扭力扳手检查，抽样方法应按随机分布原则进行。抽样检查数目与质量判定标准，应按建筑施工扣件式钢管脚手架安全技术规范的规定确定。不合格的必须重新拧紧，直至合格为止。具体详见表8。表8 安装后的扣件螺栓拧紧扭力矩 序 号安装扣件数量抽检个数允许不合格主节点非主节点15090501291150812315128013134281500202555011200323761201320050510
