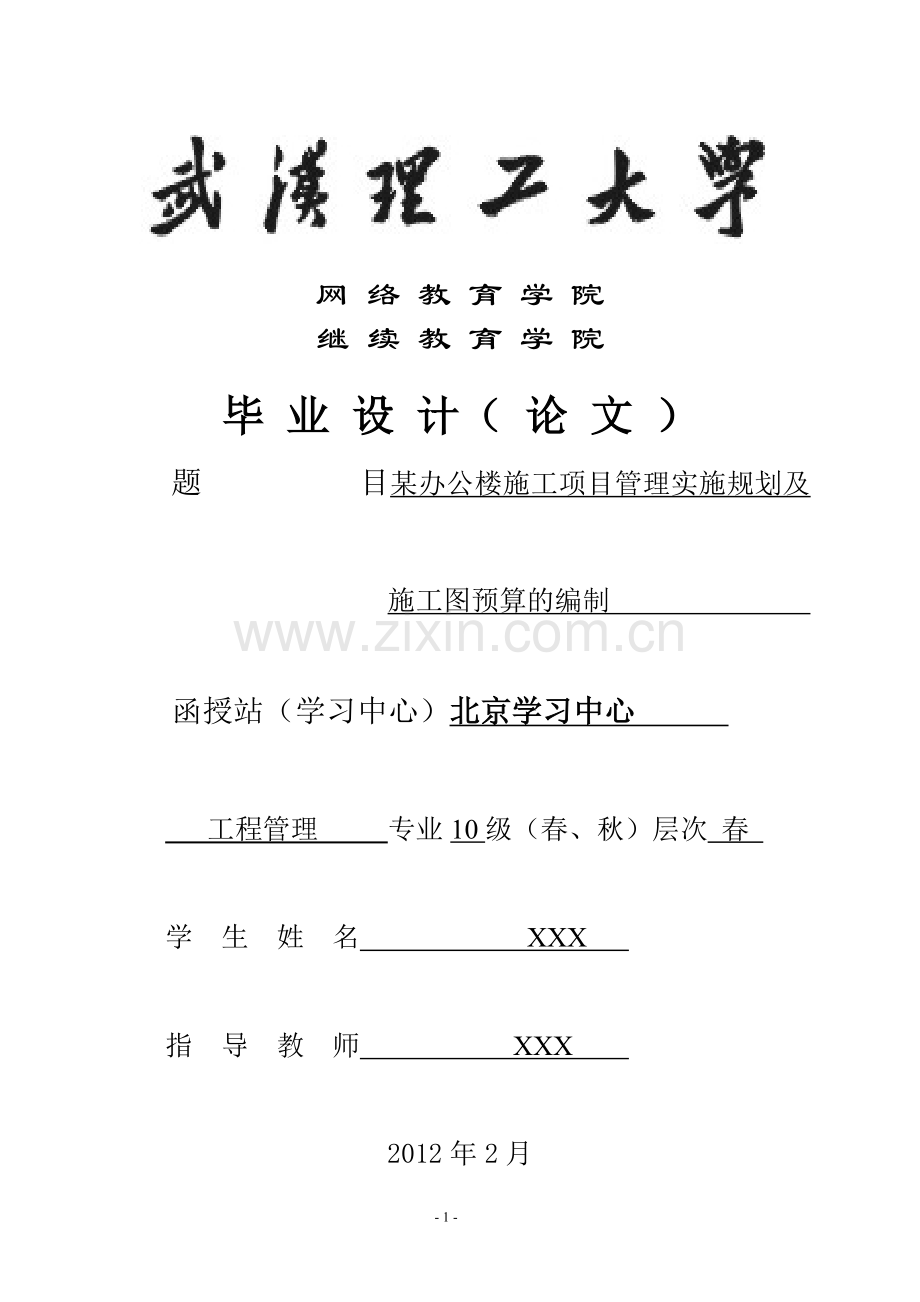

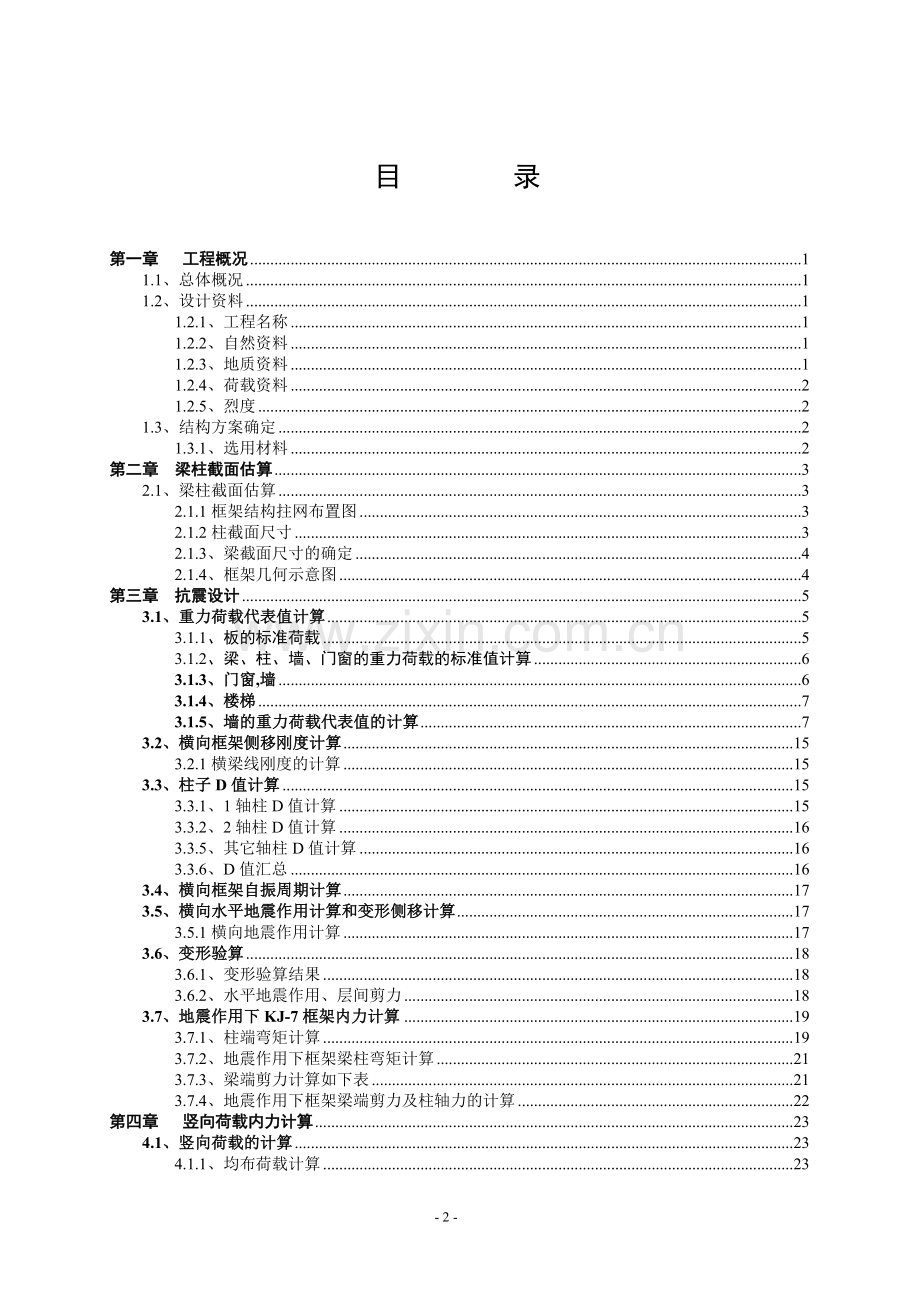

1、网 络 教 育 学 院继 续 教 育 学 院毕 业 设 计（ 论 文 ）题 目某办公楼施工项目管理实施规划及施工图预算的编制 函授站（学习中心）北京学习中心 工程管理 专业10级（春、秋）层次 春 学 生 姓 名 XXX 指 导 教 师 XXX 2012年2月目 录第一章 工程概况11.1、总体概况11.2、设计资料11.2.1、工程名称11.2.2、自然资料11.2.3、地质资料11.2.4、荷载资料21.2.5、烈度21.3、结构方案确定21.3.1、选用材料2第二章 梁柱截面估算32.1、梁柱截面估算32.1.1框架结构拄网布置图32.1.2柱截面尺寸32.1.3、梁截面尺寸的确定42.
2、1.4、框架几何示意图4第三章 抗震设计53.1、重力荷载代表值计算53.1.1、板的标准荷载53.1.2、梁、柱、墙、门窗的重力荷载的标准值计算63.1.3、门窗,墙63.1.4、楼梯73.1.5、墙的重力荷载代表值的计算73.2、横向框架侧移刚度计算153.2.1横梁线刚度的计算153.3、柱子D值计算153.3.1、1轴柱D值计算153.3.2、2轴柱D值计算163.3.5、其它轴柱D值计算163.3.6、D值汇总163.4、横向框架自振周期计算173.5、横向水平地震作用计算和变形侧移计算173.5.1横向地震作用计算173.6、变形验算183.6.1、变形验算结果183.6.2、水平
3、地震作用、层间剪力183.7、地震作用下KJ-7框架内力计算193.7.1、柱端弯矩计算193.7.2、地震作用下框架梁柱弯矩计算213.7.3、梁端剪力计算如下表213.7.4、地震作用下框架梁端剪力及柱轴力的计算22第四章 竖向荷载内力计算234.1、竖向荷载的计算234.1.1、均布荷载计算234.2、分配系数计算254.3、恒荷载作用下框架内力计算264.4、竖向活荷载的计算304.4.1、活荷载的布置304.5、活荷载作用下框架内力计算324.6、框架内力组合354.6.1框架梁内力组合见横向框架内力组合表。354.6.2、框架柱梁内力组合37第五章 框架梁、柱截面设计485.1、框
4、架梁的截面设计485.1.1、梁的正截面受弯承载力计算485.1.2、梁的斜截面受剪承载力计算515.2、框架柱的截面设计535.2.1、规范要求535.2.2、柱配筋54第六章 现浇楼板设计586.1、单向板设计586.1.1、荷载计算586.1.2、内力计算586.1.3、配筋计算596.2、双向板计算596.2.1、四边固定板计算596.2.2、三边固定、一边简支板计算61第七章 基础设计637.1、基础底面尺寸的确定637.1.1、预估基础宽度637.1.2、确定修正后的地基承载力637.1.3、根据确定基础宽度637.1.4、基底净反力计算637.1.5、基础厚度抗冲切验算647.2
5、、基础底板配筋计算64参考书目65- 65 -第一章 工程概况1.1、总体概况本工程是北京市通州区半壁店大街25号办公大楼。主体地上3层，首层层高3.6m,二、三层3.3m,总高度为13.2m。根据建筑结构可靠度设计统一标准（GB500682001）本工程属于普通房屋和构筑物，结构的设计使用年限为50年。建筑结构设计时，应根据结构破坏可能产生的后果（危及人的生命、造成经济损失、产生社会影响等）的严重性，采用不同的安全等级。本工程按建筑物类型属于一般的房屋，破坏结果严重，安全等级属于二级。1.2、设计资料1.2.1、工程名称北京市通州区半壁店大街25号办公大楼1.2.2、自然资料（1）、基本风压
6、值0.45（2）、基本雪压值0.401.2.3、地质资料图1 工程地质资料1.2.4、荷载资料根据建筑结构荷载规范GB5009-2001（以下简称荷载规范）建筑结构设计时，对不同荷载应采用不同的代表值。对永久荷载应采用标准值作为代表值。对可变荷载应根据设计要求采用标准值、组合值、频遇值或准永久值作为代表值。对偶然荷载应按建筑结构使用的特点确定其代表值。（1）民用建筑楼面均布活荷载标准植按规定采用楼面取 2.0厕所、走廊、楼梯取 2.5（2）荷载规范屋面均布活荷载规定采用 不上人屋面 0.5 上人屋面 2.01.2.5、烈度根据建筑抗震设计规范GB50011-2001（以下简称抗震规范）附录A：
7、 该地区抗震设防烈度为8度，设计设计地震分组为第一组。1.3、结构方案确定本工程平面、立面规则，楼（屋）盖采用双向板肋梁体系，柱下独立基础。1.3.1、选用材料1、混凝土强度等级的选用：主体框架、楼梯和楼板，基础均采用强度等级为C30混凝土， 2、钢筋的选用：柱梁的受力钢筋为HRB400级钢，箍筋为HPB235级钢，现浇板的受力钢筋为HRB335级钢3、墙体选用： 内、 外墙均用240标准空心砖4、板厚：双向板的厚度不宜小于50 mm，同时双向板板厚与短跨跨长的比值(h/ la)应满足h/ la=1/50(连续板)，根据GB50011-2001（6.1.14），本工程板厚取120 mm。第二章
8、 梁柱截面估算2.1、梁柱截面估算2.1.1框架结构拄网布置图 根据结构要求和建筑空间功能的布置要求，选取柱网尺寸如图：图2 柱网平面图2.1.2柱截面尺寸根据GB50011-2001（6.3.6），柱的截面宽度和高度均不宜小于300毫米，柱的剪跨比宜大于2，柱截面长边与短边比不宜大于3，抗震等级为二级，轴压比限值为0.8，整个建筑的恒载标准值估算为2 KN/m2活荷载标准值问，2.0KN/m2，C30强度等级混凝土的轴心抗压强度设计值c=14.3 KN/m2.按中柱的负荷载面积估算底层柱的轴力：恒载：120.5（3.5+2.34）3.55=613.2KN活载：20.5（3.5+2.34）3.
9、55=102.2KN估算柱轴力设计值：Nv=1.2613.2+1.4102.2=878.92KNAc=9.22104中柱的截面尺寸为350mm450mm边柱的截面尺寸估算：恒载：120.5（3.5+6.6）0.56.65=999.9KN活载：20.5（3.5+6.6）0.56.65=166.65KNAc=13.36104柱截面尺寸取350mm450mm角柱的截面尺寸估算：同理：截面尺寸取350mm450mm柱高为3.6米时，长细比为7.2；柱高为3.3米时，长细比为6.6，均满足要求。2.1.3、梁截面尺寸的确定根据规范要求：全部为现浇结构，故采用矩形梁（1）梁：hb=(1/81/18)l b
10、b=(1/21/3) hb 2.34m跨： h=(1/81/18) 2.34=（130292.5） 取h=250mm b=(1/21/3)450=(150225) 取b=200mm 6.6m跨： h=(1/81/18) 6.6=（367825） 取h=500mm b=(1/21/3)450=(150225) 取b=200mm2.1.4、框架几何示意图图3 几何示意图第三章 抗震设计根据抗震规范1.0.2 抗震设防烈度为6度及以上地区的建筑，必须进行抗震设计。计算地震作用时，建筑物的重力荷载代表值应取结构和构配件自重标准值和各可变荷载组合值之和。各可变荷载的组合值系数，应按下表采用。组合值系数可
11、变荷载种类组合值系数雪荷载0.5屋面活荷载不计入按实际情况计算的楼面活荷载1.0按等效均布荷载计算的楼面活荷载藏书库、档案库0.8其他民用建筑0.5结构抗震验算，应符合下列规定：7度和7度以上的建筑结构（木结构房屋除外），应进行多遇地震作用下的截面抗震验算。抗震验算时，结构任一楼层的水平地震剪力应符合下式要求：式中第i层对应于水平地震作用标准值的楼层剪力剪力系数，七度区基本周期小于3.5s的结构，基本周期加速度为0.15g的地区为0.024，对竖向不规则结构的薄弱层，尚应乘以1.15的增大系数。第j层的重力荷载代表值。本工程为8度，需进行抗震设计。3.1、重力荷载代表值计算3.1.1、板的标准
12、荷载 （单位：KN/m2）1、地砖楼面地砖地面 1.2120厚钢筋混凝土现浇楼板 0.12253.00 4.2 2、不上人屋面20厚1：2.5水泥沙浆找平层 0.0220=0.40SBS防水卷材 0.0515厚1：3水泥砂浆找平层 0.02200.40120厚钢筋混凝土现浇屋面板 0.12253.00 3.85KN/ m23.1.2、梁、柱、墙、门窗的重力荷载的标准值计算按照单位长度和单位面积计算、柱：1、截面尺寸350450 mmmm粉刷自重： （0.35+0.45）20.02170.54 KN/ m混凝土自重： 0.350.4525 = 3.94 KN/ m 4.48 KN/ m、 梁：1
13、、截面尺寸200250 mmmm粉刷自重： （0.020.1320.20.02）170.1122KN/ m混凝土自重： 0.130.225.0 = 0.65KN/ m 0.7622 KN/ m 2、截面尺寸200500 mmmm粉刷自重： （0.020.3820.200.02）170.3264KN/ m混凝土自重： 0.380.2025.0 = 1.90KN/ m 2.2264 KN/ m3.1.3、门窗,墙 外墙采用240mm的混凝土空心砌块以单位面积计算 240厚的墙的标准面荷载：0.2415 + 170.0224.28 门窗的标准面荷载： 0.45 3.1.4、楼梯 楼梯板仍折算成面载，
14、以单位面积计算，中间的楼梯井面积忽略不计。 楼梯的计算简图如下：图2-1-1 楼梯梯段板截面图 梯段面载计算：（134+134+150）3000.5100025+19.80.008（0.15+0.3）+0.02240.317=1.753KN 1.753/0.3=5.85 KN/ m23.1.5、墙的重力荷载代表值的计算计算方法：在计算重力荷载代表值时，将这主体结构为三层的办公楼简化为三个质点。即每个质点=楼层标高处楼板重+0.5（下层墙柱总重量+上层墙柱总重量）（下层门窗按比例1：2分配到下层的重量上层门窗按比例1：2分配到上层的重量） 墙（一层下） 横向1、（6.60.212）1.82(2.
15、34-0.24)1.8 =18.468m22、（6.6-0.212）1.8 3 =33.372 m23、（6.60.212）1.82 3 =66.764m24、（3.54-0.354）1.81.81.83 =12.96 m2 5、（3.5-0.35）1.81.052.1 =3.465 m2 6、（3.520.352）1.81.51.82-0.92.42 =1.62 m27、（6.6+3.540.355）1.81.82.42 =25.29 m28、（6.62+3.54-0.356）1.841.81.8-3.61.8-2.43 =18.54 m2 纵轴1、(6.62+2.34-0.453)1.8-
16、1.82.4 =21.222 m2 2、（6.6-0.45）1.83 =33.21 m2 3、（3.513+6.6-0.4518）1.8-1.81.811-0.91.8 =41.94 m24、（3.512+6.6-0.4517）1.8-1.82.44-0.92.43-1.50.63-1.51.8 =44.55 m2 5、(3.513-0.4517）1.8-1.52.4-1.82.45-0.92.4-1.51.8 =38.07 m2 6、（3.513+6.6+2.34-0.4519）1.8-1.81.813-2.43 =33.282m2 合计：180.459 m2 212.274 m2墙（一层上
17、） 横向1、（6.60.212）1.32(2.34-0.24)1.55 =12.831 m22、（6.6-0.212）1.33 =24.102 m23、（6.60.212）1.32 3 =48.204 m24、（3.54-0.354）1.31.81.83 =6.66 m2 5、（3.5-0.35）1.81.052.1 =3.465 m2 6、（3.520.352）1.81.51.82-0.92.42 =1.62m27、（6.6+3.540.355）1.81.82.42 =25.29 m28、（6.62+3.54-0.356）1.841.81.8-3.61.8-2.43 =18.54 m2 纵轴
18、：1、(6.62+2.34-0.453)1.8-1.82.4 =21.222 m2 2、（6.6-0.45）1.83 =33.21 m2 3、（3.513+6.6-0.4518）1.8-1.81.811-0.91.8 =41.94 m24、（3.512+6.6-0.4517）1.8-1.82.44-0.92.43-1.50.63-1.51.8 =44.55 m2 5、(3.513-0.4517）1.8-1.52.4-1.82.45-0.92.4-1.51.8 =38.07 m2 6、（3.513+6.6+2.34-0.4519）1.8-1.81.813-2.43 =33.282m2 合计：14
19、0.694 m2 212.274 m2 墙（二层下） 横向1、（6.60.212）1.652(2.34-0.24)1.65 =16.929m22、（6.6-0.212）1.65 3 =30.591 m23、（6.60.212）1.652 3 =60.182m24、（3.54-0.354）1.651.81.653 =11.88 m2 5、（3.5-0.35）1.651.051.65 =3.465 m2 6、（3.520.352）1.651.51.652-0.91.652 =2.475m27、（6.6+3.540.355）1.651.81.652 =25.163 m28、（6.62+3.54-0.
20、356）1.6541.81.65-3.61.65-2.41.65 =16.635 m2 纵轴1、(6.62+2.34-0.453)1.65-1.81.65 =20.443 m2 2、（6.6-0.45）1.653 =30.443 m23、（3.513+6.6-0.4518）1.65-1.81.6511-0.91.65 =38.445m24、（3.512+6.6-0.4517）1.65-1.81.654-0.91.653-1.650.63-1.51.65 =40.057m2 5、(3.513-0.4517）1.65-1.51.65-1.81.655-0.91.65-1.51.65 =41.168
21、 m2 6、（3.513+6.6+2.34-0.4519）1.65-1.81.6513-2.41.65 =33.15m2 合计：171.32 m2 209.705 m2 墙（二层上）横向1、（6.60.212）1.652(2.34-0.24)1.65 =16.929m22、（6.6-0.212）1.65 3 =30.591 m23、（6.60.212）1.652 3 =60.182m24、（3.54-0.354）1.651.81.653 =11.88 m2 5、（3.5-0.35）1.651.051.65 =3.465 m2 6、（3.520.352）1.651.51.652-0.91.652
22、 =2.475m27、（6.6+3.540.355）1.651.81.652 =25.163 m28、（6.62+3.54-0.356）1.6541.81.65-3.61.65-2.41.65 =16.635 m2 纵轴1、(6.62+2.34-0.453)1.65-1.81.65 =20.443 m2 2、（6.6-0.45）1.653 =30.443 m23、（3.513+6.6-0.4518）1.65-1.81.6511-0.91.65 =38.445m24、（3.512+6.6-0.4517）1.65-1.81.654-0.91.653-1.650.63-1.51.65 =40.057
23、m2 5、(3.513-0.4517）1.65-1.51.65-1.81.655-0.91.65-1.51.65 =41.168 m2 6、（3.513+6.6+2.34-0.4519）1.65-1.81.6513-2.41.65 =33.15m2 合计：171.32 m2 209.705 m2 墙（三层下） 同二层下 合计：171.32 m2 209.705 m2 墙（三层上） 同二层下 合计：171.32 m2 209.705 m2 窗：地下一层上一层下1.80.930+0.90.9+1.50.94 =54.81 m2 一层上二层下 1.80.930+0.90.9+1.50.94+1.50
24、.62+ 1.80.930+0.90.9+1.50.96=114.12 m2 二层上三层下 1.80.930+0.90.9+1.50.94+1.50.62+ 1.80.930+0.90.9+1.50.96 =114.12 m2 三层上 1.80.930+0.90.9+1.50.96+1.50.62 =59.31 m2 门 地下一层上一层下 1.81.8101.51.80.91.872.41.82 =55.08 m2 一层上二层下 1.80.6101.50.60.90.672.41.22+ 1.81.8111.51.80.91.87 =70.92 m2 二层上三层下 1.81.8101.51.8
25、0.91.87+ 1.80.6111.50.60.90.67 =63 m2 三层上 1.80.6111.50.60.90.67 =16.56 m2 梁 地下一层 300750：（6.60.45）42 =258.3 m2 250400：（2.340.45）22 =41.58 m2 250500：（3.50.35）40 =126 m2 一层 200500：（6.6-0.45）42 =258.3 m2 200250：（2.340.45）22（3.5-0.35）40 =167.58m2 二层 200500：（6.6-0.45）42 =258.3 m2 200250：（2.340.45）22（3.5-0
26、.35）40 =167.58 m2 三层 200500：（6.6-0.45）42 =258.3 m2 200250：（2.340.45）22（3.5-0.35）40 = 167.58m2 板 一层 56.2415.54+15.5414.0553.264.615 =1077.34 m2 二层 56.2415.54+15.5414.0553.264.615 =1077.34 m2 三层 56.2415.54+15.5414.0553.264.615 =1077.34 m2 柱 地下一层下 450350：1.9587 =169.65m 地下一层一层 450350：（1.951.80.12）87 =3
27、15.81m 一层二层 450350：（1.81.650.12）87 =287.1m 二层三层 450350：（1.651.650.12）87 =276.66m三层上450350：（1.650.12）87 =133.11m 地下一层一层 墙：240厚：392.784.28 =1679.59KN 门窗：109.890.45 =49.45 KN 梁：200500：258.32.23 =576.01 KN 200250：167.580.76 =127.36KN 板：1077.344.2 =4524.83 KN 柱：169.654.48315.814.48 =2174.86 KN 楼梯：3.264.6
28、155.85 =88.01 KN Gk1=楼板梁重楼梯墙柱门窗=4524.83576.01127.3688.011679.592174.8649.45 =9220.11KN 一层二层 墙：240厚：（140.694+212.274+171.32209.705）4.28 =3141.49KN 门窗：114.120.4570.920.45 =83.27KN 梁：200500：258.32.23 =576.01KN 200250：167.580.76 =127.36KN 板：1077.344.2 =4524.83KN 柱：287.14.48 =1286.21KN 楼梯：3.264.6155.85 =88.01 KN Gk2=楼板梁重楼梯墙柱门窗=4524.83+576.01+127.36+88.01+3141.49+1286.21+83.27 =9827.18KN 二层三层 墙：240厚：（171.32+209.705+171.32+209.705）4.28 =3261.57KN 梁：200500：258.32.23 =576.01KN 200250：167.580.76 =127.36KN
