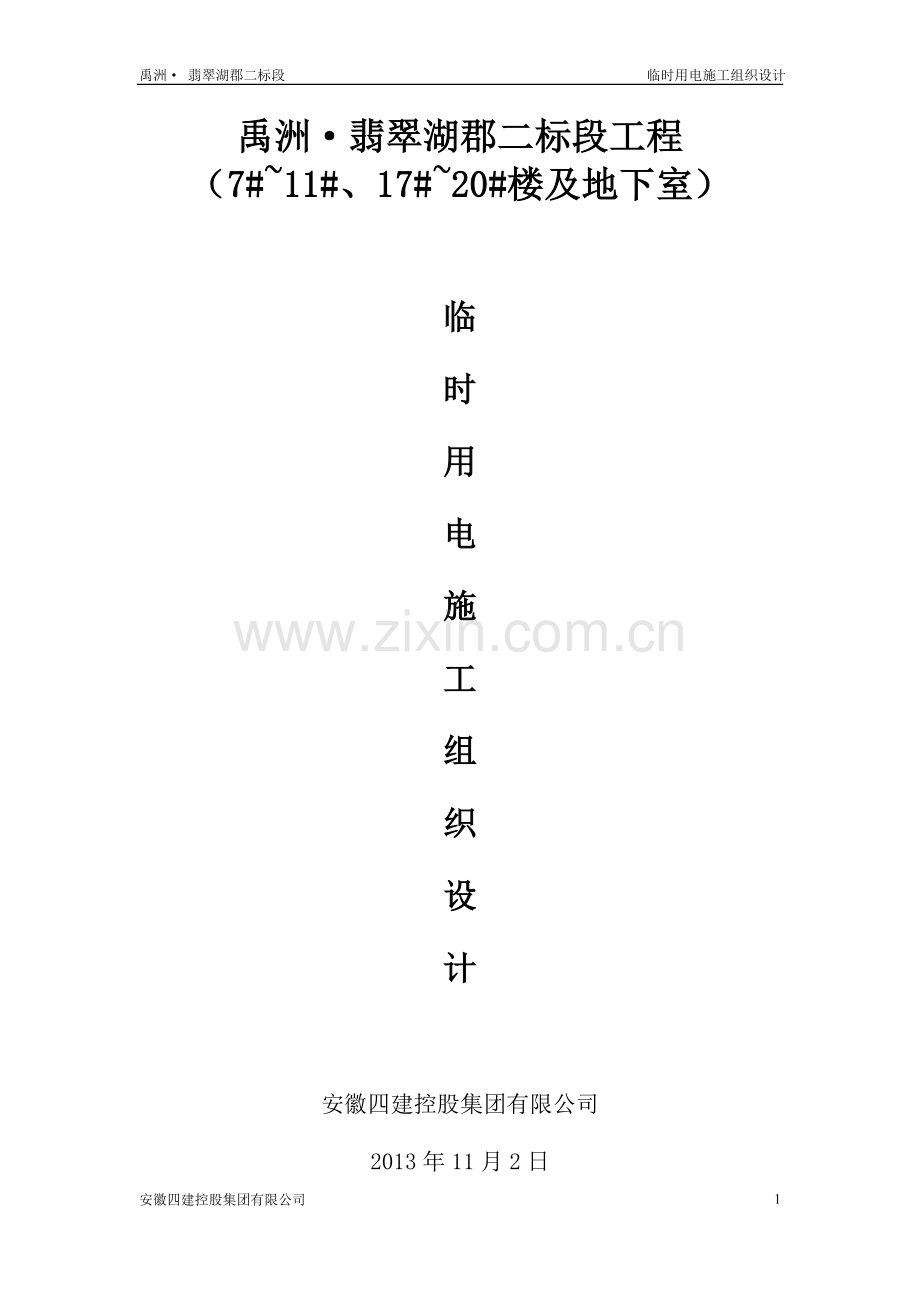

禹洲 翡翠湖郡二标段 临时用电施工组织设计禹洲翡翠湖郡二标段工程（7#11#、17#20#楼及地下室）临时用电施工组织设计安徽四建控股集团有限公司2013年11月2日目 录第一章、编制依据3第二章工程概况3第三章电气设计4第四章安全用电技术及电气防火措施17第一章、编制依据1、现行国家建筑施工法律、法规、规范、标准；2、安徽省建筑技术、质量、安全方面的有关规范和要求；3、本工程特点、施工现场实际环境、自然条件等；4、本工程施工用的验收及规范：5、施工现场临时用电安全技术规程（JGJ46-2005）6、建筑施工安全检查评分标准（JGJ59-99）7、建筑施工现场用电设计使用手册（安徽建工集团编制）8、我公司历年积累的有关建筑施工的经验资料。第二章工程概况工程名称：禹洲翡翠湖郡二标段工程7#11#、17#20#楼及地下室建设地点：合肥市紫云路与翡翠路交叉口建设单位：合肥禹州房地产开发有限公司设计单位：汉嘉设计集团股份有限公司监理单位：合肥市工程建设监理公司地勘单位：广东核力工程勘察院施工单位：安徽四建控股集团有限公司由我司承接的禹洲翡翠湖郡二标段工程位于合肥市紫云路与翡翠路交叉口。该项目为民用住宅小区工程，共有9栋单体及一个地下车库，总建筑面积为158961.55m2。各单体的工程信息分别为：7#楼为普通住宅，地上8层，地下2层，总建筑面积6656m2，层高3m，建筑高度24.85m，0.00为吴淞高程27.7m，浇钢筋混凝土剪力墙结构，筏板基础；8#楼为普通住宅，地上11层，地下2层，总建筑面积5991.5m2，层高3m，建筑高度33.85m，0.00为吴淞高程27.3m，现浇钢筋混凝土剪力墙结构，筏板基础；9#楼为普通住宅，地上18层，地下1层，总建筑面积10584m2，层高3m，建筑高度55.4m，0.00为吴淞高程26.8m，现浇钢筋混凝土剪力墙结构，筏板基础；10#楼为普通住宅，地上28层，地下1层，总建筑面积11921m2，层高2.9m，建筑高度84.4m，0.00为吴淞高程26.9m，现浇钢筋混凝土剪力墙结构，桩基础；11#楼为普通住宅，地上18层，地下1层，总建筑面积14032m2，层高3m，建筑高度54.3m，0.00为吴淞高程27.7m，现浇钢筋混凝土剪力墙结构，筏板基础；17#楼为普通住宅，地上24层，地下1层，总建筑面积9027.5m2，层高2.9m，建筑高度72.8m，0.00为吴淞高程27.6m，现浇钢筋混凝土剪力墙结构，桩基础；18#楼为普通住宅，地上34层，地下1层，总建筑面积27090m2，层高2.9m，建筑高度98.9m，0.00为吴淞高程27.3m，现浇钢筋混凝土剪力墙结构，桩基础；19#楼为普通住宅，地上40层，地下1层，总建筑面积14922m2，层高2.9m，建筑高度119.2m，0.00为吴淞高程27.3m，现浇钢筋混凝土剪力墙结构，桩基础；20#楼为普通住宅，地上40层，地下1层，总建筑面积24929m2，层高2.9m，建筑高度119.2m，0.00为吴淞高程27.7m，现浇钢筋混凝土剪力墙结构，桩基础；地下车库一层，层高3.9m，基础采用桩基及带柱墩的筏板基础，建筑面积33808.55m2。第三章电气设计电气定位包括电源进线、变压器、配电房、分配电箱、开关箱和各回路走向等位置确定。由于现场施工面积较大，施工建筑物较多，现场拟考虑建立两处配电房，负责供给现场设备、室内、塔吊、电梯、搅拌机、钢筋设备等的临时用电。1号配电房设置在办公区位置，二号配电房设置在17#楼西边。配电房的位置都基本满足变电配电站靠近负荷中心原则， 详见附图。本工程由于作业面较大，机具设备较多等特点，采用五芯铜芯电缆埋地敷设。用电设备容量统计表：序号设备名称型号规格台数单台容量KW合计容量KW备注1塔吊QTZ-63A型450200QTZ-80型2501002人货电梯SCD-200A9443963搅拌机JZC-35045.5224高压水泵27.5155插入式震动棒ZX7041.566平板震动器PZ-5022.24.47镝灯123.5428钢筋切断机QJ40-125.5119钢筋弯曲机WJ-40631810钢筋闪光对焊机BX3-1000260.4120.8152KVA11钢筋竖向对焊机BX3-600436.2144.8176KVA12木工电锯盘MJ104431213冲击电钻40.31.2合 计1093.2用电设备容量统计表：合计：EP=1093.2KW其中：电动机806.6KW；电焊机：328KVA1、 用电设备总容量计算用电设备容量系统表EP=1093.2KW其中：电动机806.6KW；电焊机：328KVA（一） 计算总负荷动力：Se=1.05(k1P（1）/COS+ k2S2) =1.05（0.5806.6/0.7+0.6328） =1.05772.9 =811.59KVA需要系数：k1取0.5（超过30台）；k2取0.6。照明：动力总容量的10为照明容量。811.5910%=81.16合计:811.59+81.16=892.75KVA查附表9选用SL7-900/10变压比为10/0.9KVA(三)容量为900KVA的变压器一、办公区配电房1（一）、用电设备容量统计表：序号设备名称规格型号台数单台容量（KW）合计容量（KW）备注1塔吊QTZ63A3501502人货电梯SCD-200A4441763搅拌机JZC-35025.5114高压水泵17.57.55插入式振动棒ZX7021.536平板震动器PZ-5012.22.27镝灯63.5218钢筋竖向对焊机BX3-600236.272.488KVA9木工电锯盘MJ10423610冲击电钻20.30.611钢筋切断机QJ40-115.55.512钢筋弯曲机WJ-4033913闪光对焊机BX3-1000160.460.476KVA总计524.6合计：EP=524.6KW；（二）、选择导线1、计算总电流，选择低压总电源进线截面P总P动+P照 524.6+524.610 565.51KWI总KP总/(3cos) =0.5565.511000/（1.732565.510.70.86） =282755/589.64 =479.54A注：K需求系数取0.5Cos功率取0.7平均功率取0.86查表选用橡皮铜芯电缆XQ2 3*150mm2两根能够满足施工需要。（二） 回路设置1、第一回路：8#楼一台人货电梯，位置由配电房1向南约50米，再向西约30米。序号设备名称规格型号台数单台容量（KW）合计容量（KW）备注1人货电梯SCD-200A12222合计22EP=22KW（1） 第一回路导线截面选择：P（1）=22KW（2） 计算负荷，选择导线 按允许电流选择：I1=KP(1)/(3cos)=0.6221000/1.7325660.70.86=13200/589=22.4A查附表16-1选用3*4mm2橡皮铜芯电缆按允许电压降压选择为简便计算，把全部负荷集中在一路末端来考虑，已知线路长约为L=80米，允许相对电压损失=5%，当采用铜芯做380/220V三相四线系统供电时C=77,S=P(1)L/(c)%=2280/(775%)%=1760/385=4.57mm2（3）施工现场临时用电全部采用五芯电缆埋地敷设，机械强度可不作计算。选用3*4mm2橡皮铜芯电缆，可以同时满足允许电流和电压降时的要求。2、第二回路：7#楼南侧钢筋棚，位置在由配电房1向南约60米。第二回路主要用电设备：序号设备名称规格型号台数单台容量（KW）合计容量（KW）备注1钢筋切断机GQ401552钢筋弯曲机GW40-1-235153闪光对焊机UN-1001606076kva合计80EP=80KW（1）第八回路导线截面选择P（4）=80KW（2）计算负荷，选择导线按允许电缆选择：I4=KP(4)/(3cos)=0.6801000/1.7325660.70.86=48000/589=81.5A查附表10选用316 mm2橡皮铜芯电缆 按允许电压降压选择为简便计算，把全部负荷集中在一路末端来考虑，已知线路长约为L=60米，允许相对电压损失=5%，当采用铜芯做380/220V三相四线系统供电时C=77,S=P(4)L/(c)%=8060/(775%)%=4800/385=12.4mm2（3）施工现场临时用电全部采用五芯电缆埋地敷设，机械强度可不作计算。查附表10选用316 mm2橡皮铜芯电缆，可以同时满足允许电流和电压降时的要求。3、第三回路：10#楼塔吊，由1号配电房向南约60m，再向东约70米，合计约130m。序号设备名称规格型号台数单台容量（KW）合计容量（KW）备注1塔吊QTZ5510150502镝灯13.553.5合计53.5KWEP=57KW（3） 第一回路导线截面选择：P（1）=53.5KW（4） 计算负荷，选择导线 按允许电流选择：I1=KP(1)/(3cos)=0.653.51000/1.7325660.70.86=32100/589=54.5A查附表10选用3*16mm2橡皮铜芯电缆按允许电压降压选择为简便计算，把全部负荷集中在一路末端来考虑，已知线路长约为L=130米，允许相对电压损失=5%，当采用铜芯做380/220V三相四线系统供电时C=77,S=P(1)L/(c)%=53.5130/(775%)%=798/385=18.1mm2（3）施工现场临时用电全部采用五芯电缆埋地敷设，机械强度可不作计算。选用3*16mm2橡皮铜芯电缆，可以同时满足允许电流和电压降时的要求。4、第四回路：10#楼人货电梯，总线长度约为120米。第四回路主要用电设备：序号设备名称规格型号台数单台容量（KW）合计容量（KW）备注1人货电梯SCD-200A12222合计22EP=22KW1、第四回路导线截面选择P（2）=22KW2、计算负荷，选择导线按允许电流选择：I2=KP(2)/(3cos)=0.6221000/1.7325660.70.86=13200/589=22.4A查附表10选用3*2.5 mm2橡套铜芯电缆按允许电压降压选择为简便计算，把全部负荷集中在一路末端来考虑，已知线路长约为L=120米，允许相对电压损失=5%，当采用铜芯做380/220V三相四线系统供电时C=77,S=P(2)L/(c)%=22120/(775%)%=2640/385=6.85mm23、施工现场临时用电全部采用五芯电缆埋地敷设，机械强度可不作计算。查附表10选用32.5 mm2橡皮铜芯电缆，可以同时满足允许电流和电压降时的要求。5、第五回路：8#楼塔吊，总线长度约为30米。第五回路主要用电设备：序号设备名称规格型号台数单台容量（KW）合计容量（KW）备注1塔吊QTZ5012150502镝灯23.57合计57KWEP=57KW第六回路导线截面选择：P（1）=57KW计算负荷，选择导线按允许电流选择：I1=KP(1)/(3cos)=0.6571000/1.7325660.70.86=34200/589=58.1A查附表10选用3*16mm2橡皮铜芯电缆按允许电压降压选择为简便计算，把全部负荷集中在一路末端来考虑，已知线路长约为L=30米，允许相对电压损失=5%，当采用铜芯做380/220V三相四线系统供电时C=77,S=P(1)L/(c)%=5730/(775%)%=1710/385=4.44mm2（3）施工现场临时用电全部采用五芯电缆埋地敷设，机械强度可不作计算。选用316 mm2铜芯电缆，可以同时满足允许电流和电压降时的要求。6、第六回路：8#楼人货电梯，总线长度约为50米。第六回路主要用电设备：序号设备名称规格型号台数单台容量（KW）合计容量（KW）备注1人货电梯SCD-200A12222合计22EP=22KW1、第六回路导线截面选择P（2）=22KW2、计算负荷，选择导线按允许电流选择：I2=KP(2)/(3cos)=0.6221000/1.7325660.70.86=13200/589=22.41A查附表10选用3*2.5 mm2橡套铜芯电缆按允许电压降压选择为简便计算，把全部负荷集中在一路末端来考虑，已知线路长约为L=50米，允许相对电压损失=5%，当采用铜芯做380/220V三相四线系统供电时C=77,S=P(2)L/(c)%=2250/(775%)%=1100/385=2.86mm23、施工现场临时用电全部采用五芯电缆埋地敷设，机械强度可不作计算。查附表10选用32.5 mm2橡皮铜芯电缆，可以同时满足允许电流和电压降时的要求。7、第七回路：9#楼人货电梯，总线长度约为110米。第七回路主要用电设备：序号设备名称规格型号台数单台容量（KW）合计容量（KW）备注1人货电梯SCD-200A12222合计22EP=22KW1、第七回路导线截面选择P（2）=22KW2、计算负荷，选择导线按允许电流选择：I2=KP(2)/(3cos)=0.6221000/1.7325660.70.86=13200/589=22.41A查附表10选用3*2.5 mm2橡套铜芯电缆按允许电压降压选择为简便计算，把全部负荷集中在一路末端来考虑，已知线路长约为L=110米，允许相对电压损失=5%，当采用铜芯做380/220V三相四线系统供电时C=77,S=P(2)L/(c)%=22110/(775%)%=2420/385=6.3mm23、施工现场临时用电全部采用五芯电缆埋地敷设，机械强度可不作计算。查附表10选用32.5 mm2橡皮铜芯电缆，可以同时满足允许电流和电压降时的要求。8、第八回路：8#、9#、10#三栋楼的搅拌机、木工圆盘锯、冲击电钻、插入式震动器、竖向对焊机、高压水泵，线路总长约100米。第八回路主要用电设备：序号设备名称规格型号台数单台容量（KW）合计容量（KW）备注1木工电锯盘MJ1031332搅拌机15.55.53冲击电钻10.30.34插入式振动器11.51.55竖向对焊机136.236.26高压水泵17.57.5合计54EP=54KW（1）第八回路导线截面选择P（4）=54KW（2）计算负荷，选择导线按允许电缆选择：I4=KP(4)/(3cos)=0.6541000/1.7325660.70.86=15120/589=55A查附表10选用3*16 mm2橡皮铜芯电缆按允许电压降压选择为简便计算，把全部负荷集中在一路末端来考虑，已知线路长约为L=100米，允许相对电压损失=5%，当采用铜芯做380/220V三相四线系统供电时C=77,S=P(4)L/(c)%=54100/(775%)%=5400/385=14.02mm2（3）施工现场临时用电全部采用五芯电缆埋地敷设，机械强度可不作计算。查附表10选用3*16 mm2橡皮铜芯电缆，可以同时满足允许电流和电压降时的要求。9、第九回路：7#、11#楼的搅拌机、木工圆盘锯、冲击电钻、插入式震动器、竖向对焊机、平板振动器，线路总长约75米。第九回路主要用电设备：序号设备名称规格型号台数单台容量（KW）合计容量（KW）备注1木工电锯盘MJ1031332搅拌机15.55.53冲击电钻10.30.34插入式振动器11.51.55竖向对焊机136.236.26平板振动器12.22.2合计48.7EP=48.7KW（1）第九回路导线截面选择P（4）=48.7KW（2）计算负荷，选择导线按允许电缆选择：I4=KP(4)/(3cos)=0.648.71000/1.7325660.70.86=29220/589=49.6A查附表10选用3*16 mm2橡皮铜芯电缆按允许电压降压选择为简便计算，把全部负荷集中在一路末端来考虑，已知线路长约为L=75米，允许相对电压损失=5%，当采用铜芯做380/220V三相四线系统供电时C=77,S=P(4)L/(c)%=48.775/(775%)%=3652.5/385=9.5mm2（3）施工现场临时用电全部采用五芯电缆埋地敷设，机械强度可不作计算。查附表10选用3*16 mm2橡皮铜芯电缆，可以同时满足允许电流和电压降时的要求。二、17#楼西侧2号配电房（一）、用电设备容量统计表：序号设备名称规格型号台数单台容量（KW）合计容量（KW）备注1塔吊QTZ63A/803501502人货电梯SCD-200A5442203搅拌机JZC-35025.5114高压水泵17.57.55插入式振动棒ZX7021.536平板震动器PZ-5012.22.27镝灯63.5218钢筋竖向对焊机BX3-600236.272.488KVA9木工电锯盘MJ10423610冲击电钻20.30.611钢筋切断机QJ40-115.55.512钢筋弯曲机WJ-4033913闪光对焊机BX3-1000160.460.476KVA总计568.6合计：EP=568.6KW其中：电动机435.8KW；电焊机164KVA二、选择导线1、计算总电流，选择低压总电源进线截面P总P动+P照 568.6+568.610 625.46KWI总KP总/(3cos) =0.5625.461000/（1.7326250.70.86） =312730/652 =480A注：K需求系数取0.5Cos功率取0.7平均功率取0.86查表10选用橡皮铜芯电缆XQ2 3*150 mm2两根能够满足施工需要。（三） 回路设置1、第一回路：20#楼塔吊，总线长约80米。 第一回路主要用电设备：序号设备名称规格型号台数单台容量（KW）合计容量（KW）备注1塔吊QTZ80150502镝灯23.57合计57KWEP=57KW第一回路导线截面选择：P（1）=57KW计算负荷，选择导线按允许电流选择：I1=KP(1)/(3cos)=0.6571000/1.7325660.70.86=34200/652=52.45A查附表10选用3*16mm2橡皮铜芯电缆按允许电压降压选择为简便计算，把全部负荷集中在一路末端来考虑，已知线路长约为L=80米，允许相对电压损失=5%，当采用铜芯做380/220V三相四线系统供电时C=77,S=P(1)L/(c)%=5780/(775%)%=4560/385=11.8mm2（3）施工现场临时用电全部采用五芯电缆埋地敷设，机械强度可不作计算。选用316 mm2铜芯电缆，可以同时满足允许电流和电压降时的要求。2、第二回路：20#楼人货电梯，总线长度约为110米。第二回路主要用电设备：序号设备名称规格型号台数单台容量（KW）合计容量（KW）备注1人货电梯SCD-200A12222合计22EP=22KW1、第二回路导线截面选择P（2）=22KW2、计算负荷，选择导线按允许电流选择：I2=KP(2)/(3cos)=0.6221000/1.7325660.70.86=13200/652=20.24A查附表10选用3*2.5 mm2橡套铜芯电缆按允许电压降压选择为简便计算，把全部负荷集中在一路末端来考虑，已知线路长约为L=110米，允许相对电压损失=5%，当采用铜芯做380/220V三相四线系统供电时C=77,S=P(2)L/(c)%=22110/(775%)%=2420/385=6.3mm23、施工现场临时用电全部采用五芯电缆埋地敷设，机械强度可不作计算。查附表10选用32.5 mm2橡皮铜芯电缆，可以同时满足允许电流和电压降时的要求。3、第三回路：19#楼人货电梯，总线长度约为160米。第三回路主要用电设备：序号设备名称规格型号台数单台容量（KW）合计容量（KW）备注1人货电梯SCD-200A12222合计22EP=22KW1、第三回路导线截面选择P（2）=22KW2、计算负荷，选择导线按允许电流选择：I2=KP(2)/(3cos)=0.6221000/1.7325660.70.86=13200/652=20.24A查附表10选用3*4 mm2橡套铜芯电缆按允许电压降压选择为简便计算，把全部负荷集中在一路末端来考虑，已知线路长约为L=160米，允许相对电压损失=5%，当采用铜芯做380/220V三相四线系统供电时C=77,S=P(2)L/(c)%=22160/(775%)%=3520/385=9.14mm23、施工现场临时用电全部采用五芯电缆埋地敷设，机械强度可不作计算。查附表10选用34 mm2橡皮铜芯电缆，可以同时满足允许电流和电压降时的要求。4、第四回路：20#楼北侧钢筋棚，总线长度约为80米。第四回路主要用电设备：序号设备名称规格型号台数单台容量（KW）合计容量（KW）备注1钢筋切断机GQ401552钢筋弯曲机GW40-1-235153闪光对焊机UN-1001606076kva合计80EP=80KW（1）第八回路导线截面选择P（4）=80KW（2）计算负荷，选择导线按允许电缆选择：I4=KP(4)/(3cos)=0.6801000/1.7325660.70.86=48000/652=74A查附表10选用316 mm2橡皮铜芯电缆 按允许电压降压选择为简便计算，把全部负荷集中在一路末端来考虑，已知线路长约为L=80米，允许相对电压损失=5%，当采用铜芯做380/220V三相四线系统供电时C=77,S=P(4)L/(c)%=8080/(775%)%=6400/385=16.6mm2（3）施工现场临时用电全部采用五芯电缆埋地敷设，机械强度可不作计算。查附表10选用316 mm2橡皮铜芯电缆，可以同时满足允许电流和电压降时的要求。5、第五回路：19#楼塔吊，总线长约150米。 第五回路主要用电设备：序号设备名称规格型号台数单台容量（KW）合计容量（KW）备注1塔吊QTZ80150502镝灯23.57合计57KWEP=57KW第五回路导线截面选择：P（1）=57KW计算负荷，选择导线按允许电流选择：I1=KP(1)/(3cos)=0.6571000/1.7325660.70.86=34200/652=52.45A查附表10选用3*16mm2橡皮铜芯电缆按允许电压降压选择为简便计算，把全部负荷集中在一路末端来考虑，已知线路长约为L=150米，允许相对电压损失=5%，当采用铜芯做380/220V三相四线系统供电时C=77,S=P(1)L/(c)%=57150/(775%)%=8550/385=22.2mm2（3）施工现场临时用电全部采用五芯电缆埋地敷设，机械强度可不作计算。选用316 mm2铜芯电缆，可以同时满足允许电流和电压降时的要求。6、第六回路：17#楼人货电梯，总线长度约为50米。第六回路主要用电设备：序号设备名称规格型号台数单台容量（KW）合计容量（KW）备注1人货电梯SCD-200A12222合计22EP=22KW1、第六回路导线截面选择P（2）=22KW2、计算负荷，选择导线按允许电流选择：I2=KP(2)/(3cos)=0.6221000/1.7325660.70.86=13200/652=20.24A查附表10选用3*4 mm2橡套铜芯电缆按允许电压降压选择为简便计算，把全部负荷集中在一路末端来考虑，已知线路长约为L=50米，允许相对电压损失=5%，当采用铜芯做380/220V三相四线系统供电时C=77,S=P(2)L/(c)%=2250/(775%)%=1100/385=2.85mm23、施工现场临时用电全部采用五芯电缆埋地敷设，机械强度可不作计算。查附表10选用34 mm2橡皮铜芯电缆，可以同时满足允许电流和电压降时的要求。7、第七回路：18#楼塔吊，总线长约100米。 第七回路主要用电设备：序号设备名称规格型号台数单台容量（KW）合计容量（KW）备注1塔吊QTZ80150502镝灯23.57合计57KWEP=57KW第七回路导线截面选择：P（1）=57KW计算负荷，选择导线按允许电流选择：I1=KP(1)/(3cos)=0.6571000/1.7325660.70.86=34200/652=52.45A查附表10选用3*16mm2橡皮铜芯电缆按允许电压降压选择为简便计算，把全部负荷集中在一路末端来考虑，已知线路长约为L=100米，允许相对电压损失=5%，当采用铜芯做380/220V三相四线系统供电时C=77,S=P(1)L/(c)%=57100/(775%)%=5700/385=14.8mm2（3）施工现场临时用电全部采用五芯电缆埋地敷设，机械强度可不作计算。选用316 mm2铜芯电缆，可以同时满足允许电流和电压降时的要求。8、第八回路：18#楼人货电梯，总线长度约为140米。第八回路主要用电设备：序号设备名称规格型号台数单台容量（KW）合计容量（KW）备注1人货电梯SCD-200A12222合计22EP=22KW1、第八回路导线截面选择P（2）=22KW2、计算负荷，选择导线按允许电流选择：I2=KP(2)/(3cos)=0.6221000/1.7325660.70.86=13200/652=20.24A查附表10选用3*4 mm2橡套铜芯电缆按允许电压降压选择为简便计算，把全部负荷集中在一路末端来考虑，已知线路长约为L=140米，允许相对电压损失=5%，当采用铜芯做380/220V三相四线系统供电时C=77,S=P(2)L/(c)%=22140/(775%)%=3080/385=8mm23、施工现场临时用电全部采用五芯电缆埋地敷设，机械强度可不作计算。查附表10选用34 mm2橡皮铜芯电缆，可以同时满足允许电流和电压降时的要求。9、第九回路：11#楼人货电梯，总线长度约为80米。第九回路主要用电设备：序号设备名称规格型号台数单台容量（KW）合计容量（KW）备注1人货电梯SCD-200A12222合计22EP=22KW1、第九回路导线截面选择P（2）=22KW2、计算负荷，选择导线按允许电流选择：I2=KP(2)/(3cos)=0.6221000/1.7325660.70.86=13200/652=20.24A查附表10选用3*4 mm2橡套铜芯电缆按允许电压降压选择为简便计算，把全部负荷集中在一路末端来考虑，已知线路长约为L=90米，允许相对电压损失=5%，当采用铜芯做380/220V三相四线系统供电时C=77,S=P(2)L/(c)%=2290/(775%)%=1980/385=5.14mm23、施工现场临时用电全部采用五芯电缆埋地敷设，机械强度可不作计算。查附表10选用34 mm2橡皮铜芯电缆，可以同时满足允许电流和电压降时的要求。10、第十回路：11#楼塔吊，总线长约80米。 第十回路主要用电设备：序号设备名称规格型号台数单台容量（KW）合计容量（KW）备注1塔吊QTZ80150502镝灯23.57合计57KWEP=57KW第十回路导线截面选择：P（1）=57KW计算负荷，选择导线按允许电流选择：I1=KP(1)/(3cos)=0.6571000/1.7325660.70.86=34200/652=52.45A查附表10选用3*16mm2橡皮铜芯电缆按允许电压降压选择为简便计算，把全部负荷集中在一路末端来考虑，已知线路长约为L=80米，允许相对电压损失=5%，当采用铜芯做380/220V三相四线系统供电时C=77,S=P(1)L/(c)%=5780/(775%)%=4560/385=11.8mm2（3）施工现场临时用电全部采用五芯电缆埋地敷设，机械强度可不作计算。选用316 mm2铜芯电缆，可以同时满足允许电流和电压降时的要求。11、第十一回路：17#、18#楼的搅拌机、木工圆盘锯、冲击电钻、插入式震动器、竖向对焊机、平板振动器，线路总长约120米。第十一回路主要用电设备：序号设备名称规格型号台数单台容量（KW）合计容量（KW）备注1木工电锯盘MJ1031332搅拌机15.55.53冲击电钻10.30.34插入式振动器11.51.55竖向对焊机136.236.26平板振动器12.22.2合计48.7EP=48.7KW（1）第十一回路导线截面选择P（4）=48.7KW（2）计算负荷，选择导线按允许电缆选择：I4=KP(4)/(3cos)=0.648.71000/1.7325660.70.86=29220/652=44.8A查附表10选用3*16 mm2橡皮铜芯电缆按允许电压降压选择为简便计算，把全部负荷集中
