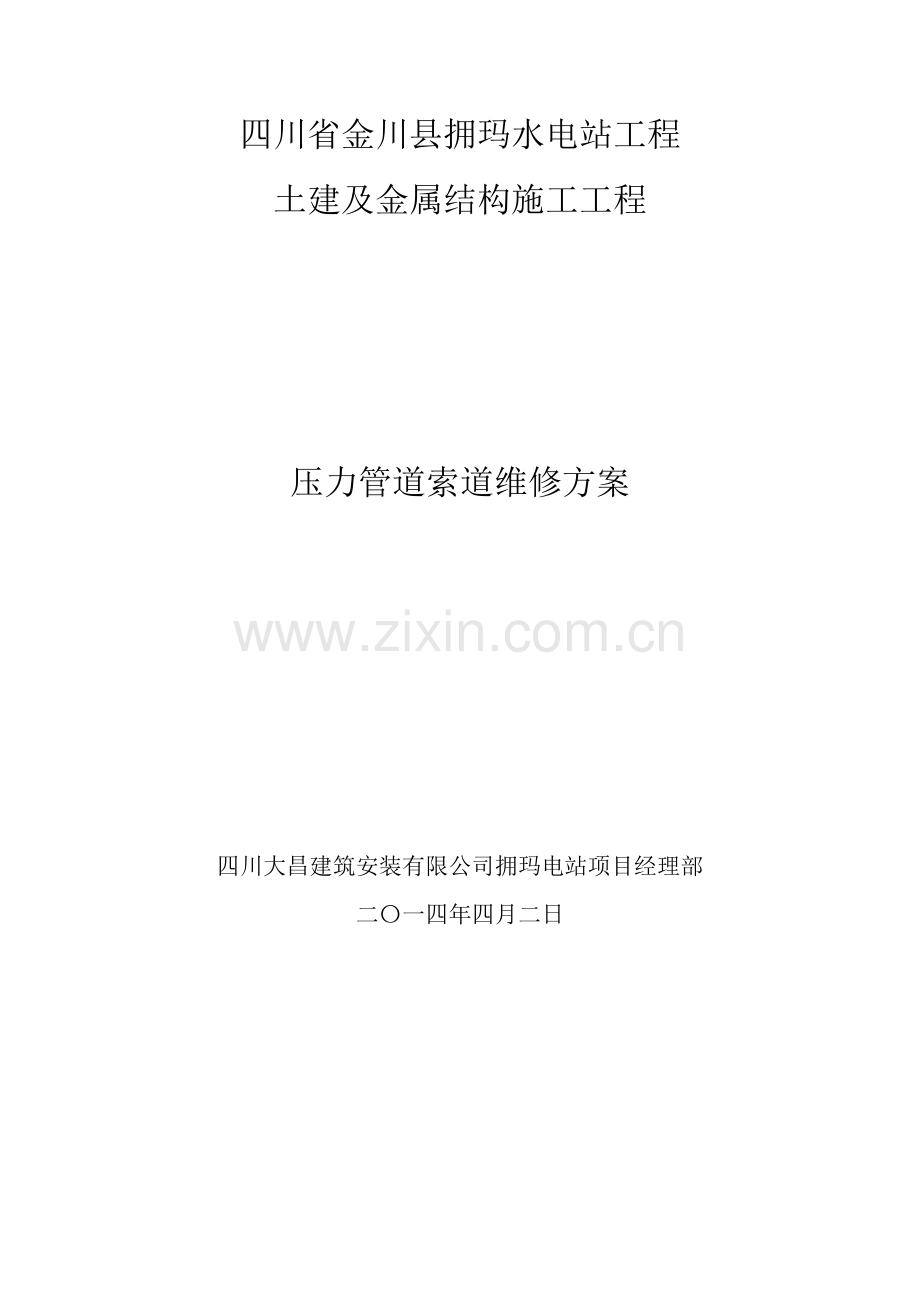

四川省金川县拥玛水电站工程
土建及金属结构施工工程

压力管道索道维修方案

四川大昌建筑安装有限公司拥玛电站项目经理部
二〇一四年四月二日

批 准：

校 核：

编 写：

一、工程概述
1.1技术特性
拥玛水电站位于四川省阿坝州金川县境内，为绰斯甲河左岸俄枯果洛沟水电梯级开发中的第一级，下游是二嘎里电站。拥玛水电站有两个取水口，分别位于俄枯果洛沟和其左岸支沟斯加拥玛沟取水。俄枯果洛沟取水枢纽位于拥玛支沟汇口上游约9km，斯加拥玛沟取水枢纽位于沟口上游约6km，厂区位于两沟汇口处，电站厂区距金川县约60km，距马尔康约92km，有县级和乡村公路相通，交通较为方便。
拥玛水电站系无调节引水式电站，电站设计水头592m，装机原为2×12MW，目前已完成部分水工建筑物的施工。根据需要，现拟在主厂房左侧再扩建一台1×18 MW的机组，扩建后电站总设计引用流量8.5m3/s。
根据施工进度和扩机需要，压力管道共设两根，一根管径1.2m的管子满足原机组2×12MW机组发电，一根管径1m的钢管满足1×18MW扩建机组发电，两根管子均由一套镇支墩支承。
二、施工布置
2.1施工道路
利用现有乡村道路作为交通道路，从压力前池到6#镇墩位置布置了2条施工便道。
2.2施工供电
压力管道索道检修用电采用已布置好的供电系统，从前池变电房接一条主线至工作面，再另接各条供电分线至各用电设施，以满足施工场地的用地需求。
三、施工进度安排
压力管道索道检修于2014年3月28日-4月15日 完成
四、压力管道维修内容
4.1按《架空索道工程技术规范》GB50127-2007要求全面检查，经过我方专业人员的观察和对要吊装钢管重量的评估，原有索道牵引绳直径小、接头短不符合规范要求，我方对原有牵引绳进行了更换，更换的钢绳规格为17.5毫米，长度1000米。
4.2由于原有钢管的壁厚增加，原索道起吊绳接头短而且多的原因，对索道起吊绳进行更换，更换的钢绳规格为15毫米，长度1000米。
4.3、上索道牵引绳和起吊绳接头短，对原有接头切除后从新对接
4.4、上站索道卷扬机滚筒和钢绳相对夹角不对，对卷扬机重新摆正定位、加固。
4.5、索道架子拉绳全部重新进行拉紧、加固，增加一部分的拉绳。
4.6、通过对原有索道架子的仔细检查，发现3个架子单薄，焊接不到位的情况，对原有架子的工字钢进行加固焊接，所用材料为工字钢I 14，长度74米，Φ25螺纹钢50米。
4.7、原有索道没有安装地轮，造成钢绳和地表面相互摩擦，使钢绳磨损严重情况，设计安装了底轮，总安装17个，规格直径为100毫米、长度450毫米，并对地轮外圆进行了加固，加固材料螺纹钢直接为16毫米、长度为440毫米，每个地轮焊接20根。
4.8、跑车长时间没有用，轮子都不转的原因，对有有跑车进行了维修，打油和销子的重新安装。
4.9、上站索道小车没有配重的原因，重新设计安装配重。如果下车没有配重，那在空车时，小车将无法自动下降到地面吊点的位子。
4.10、原有索道没有安排排线滑轮，对比现有的钢绳和地面的情况，重新安装5个排线滑轮。
五、主要工程量
根据现场实际情况更换材料工程量清单见下表
主要工程量

名称
型号
数量
型号
数量
型号
数量
1
绳卡
12mm
20个
40mm
10个
20mm
30个
2
钢绳(直径)
17.5mm
1000m
15mm
1000m

3
8吨滑轮

5个

4
黄油

3桶

5
地轮
100+450mm
17个

6
螺纹钢
25
50米

7
工字钢
14
72米

六、施工资源配置
6.1主要设备配置
主要机械设备配置表
序号
设备名称
型号
数量
型号
数量
备注
1
逆变式直流弧焊机
ZX7-630
2台

2
交流弧焊机
BX1-400
2台

3
手拉葫芦
2吨
1台
3吨
1台

4
活动扳手
300mm
3把

5
梅花扳手
19-22mm
2把
30-36mm
2把

6.2主要劳动力计划
劳动力配置表
序号
工种
人数
备注
工种
人数
备注
1
电焊工
4

普工
6

2
起重工
2

管理人员
4

3
电工
1

司机
1

4
防护人员
3

5

6

7
合计
21
七、安全文明施工措施
为加强施工现场管理，提高文明施工水平，创建文明工地，结合本工程实际情况，成立文明施工领导小组，加强对施工现场，机械管理，现场安全、保卫、卫生等方面的管理。

项目经理

项目总工程师
项目副经理

索道检修作业队

工程部
安全部

安全管理组织机构框图
对索道检修人员定时进行安全教育，高空作业必须正确佩戴安全帽、安全绳，配专业人员对施工现场进行安全排查，发现问题及时反应及时处理。要求特种作业人员每天记录设备运行情况。
