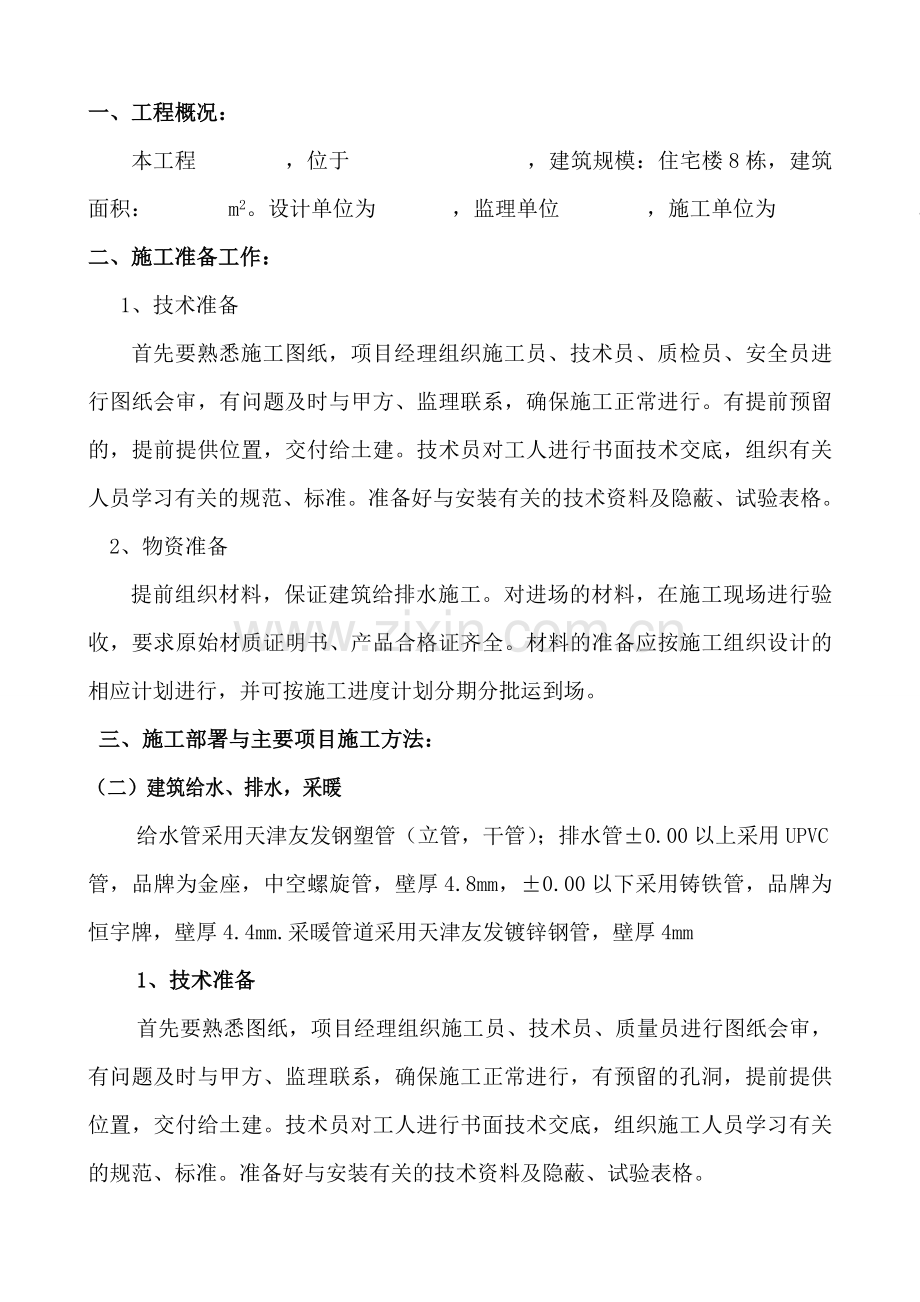

建筑给排水施工方案.doc_第1页
第1页 / 共10页
建筑给排水施工方案.doc_第2页
第2页 / 共10页
建筑给排水施工方案.doc_第3页
第3页 / 共10页
建筑给排水施工方案.doc_第4页
第4页 / 共10页
建筑给排水施工方案.doc_第5页
第5页 / 共10页
点击查看更多>>
资源描述

1、一、工程概况:本工程 ,位于 ,建筑规模:住宅楼8栋,建筑面积: m2。设计单位为 ,监理单位 ,施工单位为 。二、施工准备工作:1、技术准备首先要熟悉施工图纸,项目经理组织施工员、技术员、质检员、安全员进行图纸会审,有问题及时与甲方、监理联系,确保施工正常进行。有提前预留的,提前提供位置,交付给土建。技术员对工人进行书面技术交底,组织有关人员学习有关的规范、标准。准备好与安装有关的技术资料及隐蔽、试验表格。2、物资准备提前组织材料,保证建筑给排水施工。对进场的材料,在施工现场进行验收,要求原始材质证明书、产品合格证齐全。材料的准备应按施工组织设计的相应计划进行,并可按施工进度计划分期分批运到

2、场。 三、施工部署与主要项目施工方法:(二)建筑给水、排水,采暖给水管采用天津友发钢塑管(立管,干管);排水管0.00以上采用UPVC管,品牌为金座,中空螺旋管,壁厚4.8mm,0.00以下采用铸铁管,品牌为恒宇牌,壁厚4.4mm.采暖管道采用天津友发镀锌钢管,壁厚4mm1、技术准备首先要熟悉图纸,项目经理组织施工员、技术员、质量员进行图纸会审,有问题及时与甲方、监理联系,确保施工正常进行,有预留的孔洞,提前提供位置,交付给土建。技术员对工人进行书面技术交底,组织施工人员学习有关的规范、标准。准备好与安装有关的技术资料及隐蔽、试验表格。2、物资准备提前组织材料,保证安装施工。对进场的材料,在施

3、工现场进行验收,要求原材质量证明书,产品合格证齐全。材料的准备应按施工组织设计的相应计划进行,并可按施工进度计划分期分批到场。主要施工机械设备:给排水管道连接,准备热熔机1台.3、现场准备甲方提供电源、水源。临时设施、生产、生活临建都置备齐全。4、工艺流程:安装准备立管安装干管安装支管安装管道试压管道冲洗通(闭)水试验(给、排水工艺流程)5、施工部署及施工方法:1、建立给、排水安装小组。给、排水工程: 钢塑给水管,De32、De25、De20管安装。给水管道附件安装。UPVC排水管DN110、DN75、DN50管安装。排水管道附件安装地漏、检查口、透气帽安装。2、施工方法:管道安装应结合具体条

4、件,合理安排顺序。一般为先地下、后地下;先大管后小管,先主管、后支管。当管道交叉中发生矛盾时,应小管让大管,给水管让排水管,支管让主管。给、排水工程:(1)给水管道,PPR管安装要掌握热熔时间,管卡间距1 m。(2)阀门安装时,阀门前应有拆卸阀门的连接件。(3)卫生器具位置正确,允许偏差:单独器具10mm;安装应平直,垂直度的允许偏差不得超过3mm,卫生器具支、托架的安装必须平整、牢固与器具接触应紧密。(4)PVC-U排水管安装时,必须按要求装置伸缩节。横管与主立管连接时宜采用2个45弯头连接。(5)给水管道安装完毕后,应按图纸要求作水压试验。6、管道试压管道系统安装完成进行水压试验。水压试验

5、时放净空气,充满水对试压管道进行外观检查,检查管壁及接口有无渗漏,PPR管给水系统在试验压力不小于0.6 MPa下稳压1小时,压力降不超过0.05 Mpa,然后在工作压力的1.15倍状态下稳压2小时,压力下降不超过0.03 Mpa,然后进行外观检查。无渗漏为合格。试压前通知有关人员,合格后验收签字,办理工序交接手续。然后把水泄净。7、管道冲洗管道在试压完成后即可做冲洗。冲洗以流速1.5m/s进行,用自来水连续进行冲洗,直至各出水口水色透明度与进水目测一致为合格。冲洗合格后办理验收手续。进户管、横干管安装完成后可进行冲洗,每根立管安装完成后可单独冲洗。管道未进行冲洗或冲洗不合格就投入使用,可能会

6、引起管道堵塞。8、管道通水交工前按建筑给水排水及采暖工程施工质量验收规范(GB50242-2002)第4.2.2条要求做给水系统通水试验,按设计要求同时开启最大数量的配水点,能否达到额定流量,分系统分区段进行。试验时按立管分别进行,每层配水支管开启1/3的配水点,节门开到最大,观察出水流量是否很急,以手感觉到有劲为宜。9、给水系统管道安装操作要点:9.1管道的弯曲可直接弯曲,无需加热,弯曲半径等于或大于管外径的五倍。9.2管道的连接管与管件连接按以下步骤进行:9.2.1 按所需长度用管剪将管切断。9.2.2 用整圆器将管口整圆扩孔。9.2.3 将管件螺帽和C型环依次套在管子端头。9.2.4 将

7、管件本体内芯插进管口内,将内芯全长压入,管材端部贴在根部。9.2.5 拉回C型环和螺帽,用扳手将螺帽拧固在管件本体外螺纹上,紧固程度以C型环开口闭合为宜。9.3管道的消毒与冲洗用于饮用水时,在压力检验合格后,应使用3%的双氧水溶液对管道进行消毒与清洗,管道消毒后,用饮用水冲洗干净。10、钢管焊接施工要点: 10.1焊接方式选用手工电弧焊,选派有焊工操作合格证的焊工进行焊接作业。10.2手工电弧焊接前,将焊口两侧的铁锈、油脂、污垢等清除干净,使焊缝呈现金属光泽。10.3焊接中必须把握好引弧、运条、结尾三要素。无论何种位置的焊缝,在结尾操作时均以维持正常熔池温度,做无直线移动的横点焊动作,逐渐填满

8、熔池,而后将电弧拉向一侧提起灭弧。 10.4水平固定管子分半运条角度:为保证接头质量,在焊前半圈时,应在水平最高点过去515mm处熄弧。后半圈的焊接,由于起弧时容易产生塌腰、未焊透、夹渣、气孔等缺陷,对于仰焊处接头,可将先焊的焊缝端头用电弧割支一部分(大于10mm),这样既可除去可能存在的缺陷,又可以形成单面焊双面成型转动焊接技术。10.5接过程中,采取有效措施,不使受风、雨水的侵蚀,当工作环境的风力大于5级或相对湿度大于90%时,采取保护措施施焊;焊接时,使焊缝可自由伸缩,并使焊口缓慢降温。10.6焊缝的外观质量要求如下表:项目技术要求外 观不得有熔化金属流到焊缝外未熔化的母材上,焊缝和热影

9、响区表面不得有裂纹、气孔、弧坑和灰渣等缺陷;表面光顺、均匀,焊道与母材平缓过渡宽 度焊出坡口边缘23mm表 面 余 高小于或等于1+0.2倍坡口边缘宽度,且不大于4mm咬 边深度小于或等于0.5mm,焊缝两侧咬边总长不得超过焊缝长度的10%,且连续长不大于100mm错 边小于或等于0.2t,且不大于2mm未 焊 满不允许注:t为壁厚(mm)。 11、UPVC塑料排水管连接安装的操作要点: 11.1根据图纸要求并结合实际情况,按预留口的位置测量尺寸,绘制加工草图,根据加工草图量好管道尺寸,进行断管。断口要平齐,用铣刀或刮刀除去断口内外飞刺,外棱铣出15角。11.2粘接前应对承插口先插入实验,不得

10、全部插入,一般为承口的3/4深度。试插合格后,用棉布将承口须粘接部位的水分、灰尘擦拭干净。如有油污须用丙酮除掉。用毛刷涂抹粘接剂,先涂抹承口后涂抹插口,随后用力垂直插入,插入粘接时将插口稍作转动,以利粘接剂分布均匀,约30s至一分钟可粘接牢固,粘接后即将溢出的粘接剂擦拭干净。11.3多口粘接时应注意预留口方向。施工条件具备时,将预制加工好的管段,按编号运至安装部位进行安装 。11.4全部粘接后,管道要直,坡度均匀,各预留口位置准确。安装完后应做闭水试验。11.5每层立管加设伸缩节,伸缩节间距不得大于4米。11.6据规范要求伸缩节应加在排水管接口三通下面较好。但由于伸缩节构造形式特殊如加在此处会

11、造成配件材料浪费,若配合管箍或检查口安装,不仅方便也便于检查伸缩节在施工中是否留有伸缩缝,也可减少一些配件、节约材料。施工中必须留出伸缩缝1015mm,否则无法起到伸缩作用,反而因橡胶圈活口而增加漏水机会。11.7立管底部弯头噪音最大,可采用在主管底部设置管道支墩,并用柔性材料(聚苯乙烯泡沫塑料板等)将弯头包裹起来,使立管中的水流落在实处并可达到消声的目的。12、管道安装过程中常见的质量问题立管甩口标高不准确,原因:由于层高超出允许偏差或测量不准确;立管距墙不一致或半明半暗原因:由于立管安排不当,或隔断位移偏差过大造成;给水立管的套管向下层漏水原因:由于套管漏出地面高度不够,或地面抹灰太厚造成

12、;13、成品保护措施安装好的管道不得用做支撑或放脚手板,不得踏压,其支托卡架不得作为其他用途的受力点管道在喷浆前要加以保护,防止灰浆污染管道。阀门的手轮在安装时应卸下,交工前再统一安装好。水表应有保护措施,为防止损坏,可统一在交工前装好。(三)地暖工程一、地暖安装施工步骤 1、找平地面,彻底清理房间杂物,达到地面平整,无杂物。 2、铺设聚乙烯泡沫苯板,规格为20kg/m3,做到平整、严密、无缝隙。 3、铺设铝泊隔热反射膜,接头搭缝用胶带粘接,达到平整、牢固。 4、根据图纸设计位置,安装分集水器,分水器分四路、五路、六路、七路、八路单双球阀,安装时做到定位合理、准确、牢固。 5、铺设聚乙烯PE-

13、Xa热水管,根据图纸要求,严格间距参数,间距不大于300mm,偏差在10,弯曲半径不小于150 mm,用卡钉扣压卡钉间距为,曲部位为10-20cm一个,伸展部位为50-70 cm一个。6、加装墙垒边条。边条高50 mm,宽20mm,平面凡管子间距小于10cm,加装隔离软管,用边条固定隔离。7、严格按技术标准进行打压,试压为工作压力的1.5倍,且不小于0.6Mpa,在试压下,稳压1小时,其压力下降不大于0.05Mpa。打压实施二次即:管道铺设完毕进行一次打压,混凝土填充完毕进行二次打压。8、工程完工后,彻底清理施工现场,做到干净、整洁。二、施工方法:1、施工前图纸会审:a、向设计者提出不利于现场

14、施工的设计。b、施工时减少材料浪费,向甲方及设计方提出在确保地暖使用效果前提下,调整环路走向。c、与其它施工单位共同审定施工图纸,合理安排施工工艺流程,并与其它施工单位协调一致(上水、下水、煤气、电器等单项工程),避免因工种交叉配合不当造成返工。3、现场施工:a、施工前技术人员查看现场作业面,是否具备施工条件,与土建施工单位进行作业面交接签定。b、铺设标准样板户,然后以单个单元为单位由上而下,先两边后中间的方法施工。c、根据现场特点制做地暖安装进度计划表,以此表可以了解已完成的面积,安排下部施工任务。d、工程工艺安装顺序:保温板的复合-具备施工作业面-铺设复合保温-交联管环路铺设-安装分配器-

15、安装膨胀缝、伸缩节-气密性强度试压-回填细石混凝土-二次试压-施工交工验收会签单。5、施工竣工验收:a、施工现场工程验收:地暖辐射采暖的施工及验收应符合GB5252-82“采暖与卫生工程施工及验收规范”。b、气压试压0.6Mpa,5分钟压降小于等于0.02Mpa,监理、甲方验收合格后,进行下道工序回填混凝土(4小时内开始),回填混凝土时系统压力保持0.4Mpa-0.6Mpa,混凝土回填后,进行二次试压。c、施工竣工后,进行竣工资料填写,包括:试压报告、隐蔽工程报告、施工交工验收单、技术联系单、设计变更单、图纸会审记录、各种材料合格证及检验报告等。三、工程及工期保证措施:1、工程保证措施:a、施

16、工前进行技术交底:由技术人员、质量员对施工人员进行全面技术、质量、培训及交底,提出质量、技术要求,施工注意事项,施工程序等。b、现场设专职技术人员,对甲方要求的变更及施工中临时出现的技术问题,快速作出解决办法。c、现场工程师和施工队长对施工质量负责,应严格按质量标准组织现场施工。d、施工现场质量监督人员,每日对工程进行检查,发现不合格处,尽快处理。e、进入现场材料必须有合格证,不合格材料决不能使用。2、工期保证措施:a、人员保证:除管理人员外,施工人员为 人,其中 人复合保温板, 人不止环路并进行压力试验。b、材料保证:作为中央级有大型国营企业集团公司的管材生产商,我们具备充分的材料供应能力。c、在作业面充分满足施工条件,且相关部门密切配合的前提下,我方保证在不影响甲方施工进度的条件下。完成本分项工程。四、安全措施:1、建立安全管理领导机构,设立专职安全检查员,建立安全规章制度。2、对进入现场施工人员进行安全教育培训。3、施工人员进入现场,必须穿好工作服、戴好安全帽。4、每天进入施工现场前,安全员进行安全讲话,提出注意事项。5、所有电动工具需专人施工保管,电动工具必须有接地保护装置,避免漏电伤人。6、所有施工人员和管理人员在工地施工区域严禁喜笑打闹。7、严禁工作人员酒后进入现场。
