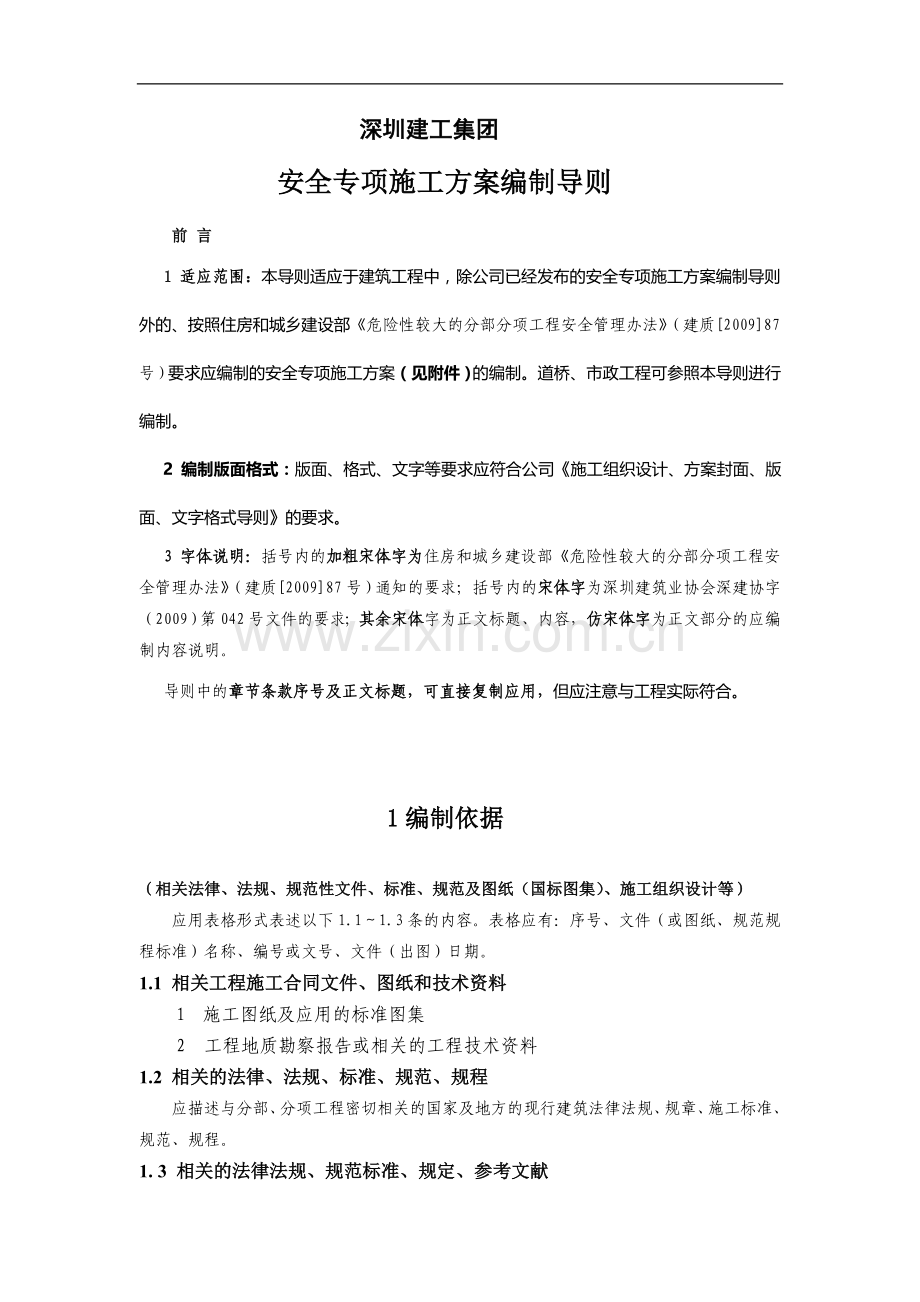

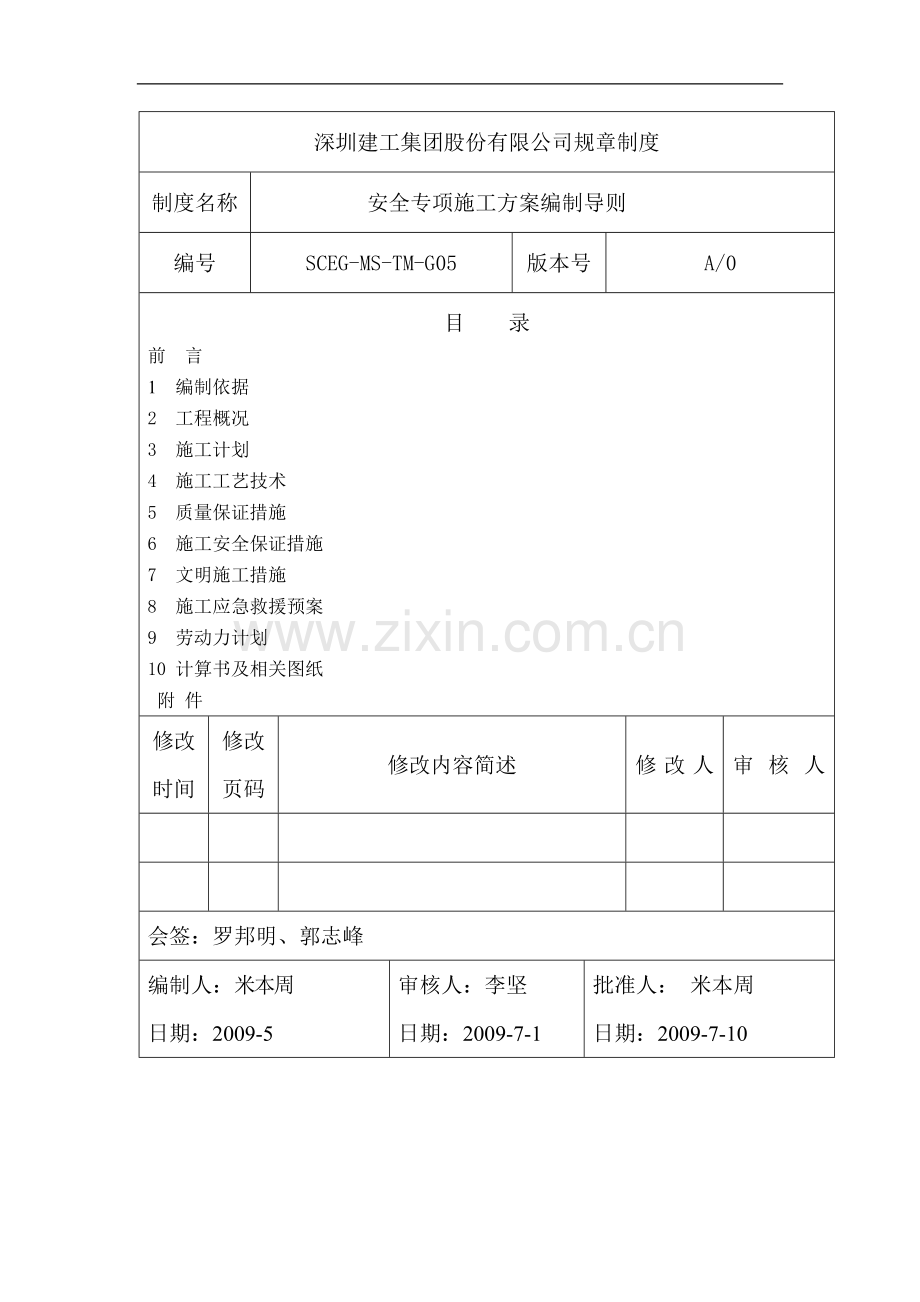

深圳建工集团股份有限公司规章制度制度名称安全专项施工方案编制导则编号SCEG-MS-TM-G05版本号A/0目 录前 言1 编制依据2 工程概况3 施工计划4 施工工艺技术5 质量保证措施6 施工安全保证措施7 文明施工措施8 施工应急救援预案9 劳动力计划10 计算书及相关图纸 附 件修改时间修改页码修改内容简述修改人审核人会签：罗邦明、郭志峰编制人：米本周日期：2009-5 审核人：李坚日期：2009-7-1 批准人： 米本周日期：2009-7-10深圳建工集团安全专项施工方案编制导则前 言 1 适应范围：本导则适应于建筑工程中，除公司已经发布的安全专项施工方案编制导则外的、按照住房和城乡建设部危险性较大的分部分项工程安全管理办法（建质200987号）要求应编制的安全专项施工方案（见附件）的编制。道桥、市政工程可参照本导则进行编制。2 编制版面格式：版面、格式、文字等要求应符合公司施工组织设计、方案封面、版面、文字格式导则的要求。 3 字体说明：括号内的加粗宋体字为住房和城乡建设部危险性较大的分部分项工程安全管理办法（建质200987号）通知的要求；括号内的宋体字为深圳建筑业协会深建协字（2009）第042号文件的要求；其余宋体字为正文标题、内容，仿宋体字为正文部分的应编制内容说明。导则中的章节条款序号及正文标题，可直接复制应用，但应注意与工程实际符合。1编制依据（相关法律、法规、规范性文件、标准、规范及图纸（国标图集）、施工组织设计等）应用表格形式表述以下1.11.3条的内容。表格应有：序号、文件（或图纸、规范规程标准）名称、编号或文号、文件（出图）日期。1.1 相关工程施工合同文件、图纸和技术资料1 施工图纸及应用的标准图集2 工程地质勘察报告或相关的工程技术资料1.2 相关的法律、法规、标准、规范、规程应描述与分部、分项工程密切相关的国家及地方的现行建筑法律法规、规章、施工标准、规范、规程。1. 3 相关的法律法规、规范标准、规定、参考文献应描述以下与模板工程密切相关的国家及地方的现行建筑法规条例、规范、规程、标准。以下部分适宜于深圳地区，深圳地区外的应注意进行地方法规、规定部分的调整。同时注意及时采用新的法律法规、规范标准。1. 3.1 相关的法律法规、1 中华人民共和国安全生产法 2 建设工程安全生产管理条例3 危险性较大的分部分项工程安全管理办法，中华人民共和国住房和城乡建设部 建质200987号4 深圳市建设工程重大危险源管理办法（其他地方法规、规章）1. 3.2 主要的规范标准应描述与分部、分项工程密切相关的国家及地方的现行的施工标准、规范、规程。1. 3.3 主要规定、参考文献1 实施性施工组织设计、方案管理规定（建工集团公司）2 安全生产管理制度（建工集团公司）3 建筑施工手册（四版）4 建筑施工安全手册（主编 杜荣军 2007年1月版）5 建筑施工计算手册（江正荣编著 二版）6 PKPM施工软件1.4 施工组织设计已批准实施的施工组织设计名称1.5 施工组织设计与参考文献1 施工组织设计（已批准的施工组织设计名称）2实施性施工组织设计、方案管理规定（公司）3建筑施工手册（四版）4其他参考文献2 工程概况（危险性较大的分部分项工程概况、施工平面布置、施工要求和技术保证条件。）2.1 建设概况建设地点，建设、设计、监理、监督单位名称；建筑面积、建筑功能、建筑层数（地下层数、地上层数）、各层高度、总高度；平面轴线的总长、总宽。结构形式。（道桥工程可参照前述的内容表述）2.2施工平面布置依照方案范围内的工程施工图或施工方案图，简要表述工程平面布置，并有相应的平面插图。（不应表述：临时水电、道路、机械、工棚临建等的常规施工平面图内容）2.3主要施工要求 依据合同、公司和项目部的要求，主要表述质量目标要求、安全目标要求、工期要求：开竣工日期与日历天数、施工节点工期目标及其他专业要求。2.4现场条件（应注意根据分部分项工程的实际需要，选择描述以下内容或补充相关内容）2.4.1 地基条件（工程施工需用的支撑或支座直接由地基支承时编此节。其他情况应删除此节）工程施工需用的支撑或支座如塔吊安装施工中的汽车吊行驶或吊装的支腿处的地基基础情况：当地基为土层时，应按照地质报告描述地基土类别、承载力、现场排水条件；当地基为回填土时，在表述回填土类别同时，要描述拟采取措施、拟达到的承载力与检测要求；当地基为结构时，应描述结构的截面（截面宽度高度、混凝土与钢筋的强度等级）设计及跨度或高度。2.4.2 场地条件表述工程范围内已有或相关的场地、建筑或道桥等的工程条件。如起重吊装工程中，现场已有的道路、高压电缆（线）、地下管线等，与构件安装相关的已有的建筑结构、脚手架情况。2.4.3 环境条件表述工程相关的环境条件包括：工程红线外周边的建筑、道路、相邻的管线，施工期内最高、最低气温、台风、大暴雨、大雪等恶劣气候的月份及相关的气象参数描述。2.5 技术保证条件 表述施工图纸会审、方案编制审批、技术人员资质保证、必须的技术试验检验等方面的条件保证要求。3 施工计划（包括施工进度计划、材料与设备计划。）施工进度计划，应根据工程施工特点heng的地的地的地得到的的地进行安排，用横道图表表示；材料与设备计划，表述施工需用的材料和机械设备计划，应以表格描述形式表述包括：序号、名称、型号规格、单位、数量。4 施工工艺技术（技术参数、工艺流程、施工方法、检查验收等。）以下4.14.2条，应根据工程实际需要选择编制，与实际不符时，可删除。4.1 现场准备与施工平面布置一般应依据施工组织设计，结合工程实际情况，描述或选择性表述该分部（子分部）、分项工程施工准备和平面布置的以下内容：1 施工临时供水供电临时供水供电包括：水、电源的接驳点设置、线路架设方式、选择的表、箱；按照用水用电的机械设备、临设、施工部位等，进行垂直与平面干线设置；供电、供水干线设计计算书（应参照建筑施工手册三版、四版的相关章节进行设计计算）；按照规范要求，提出编制临电施工组织设计的计划安排。2 施工道路红线内道路及排水沟的布置、尺寸和材料做法。3 施工临时设施材料堆场、加工场、仓库、工棚、办公等临时建筑的平面位置、尺寸（长、宽、高）、材料做法。4 围墙设置围墙的平面位置、截面尺寸、高度、材料做法；基础底标高、截面尺寸、材料做法；地基地质要求（土质、地耐力），墙边地表排水要求。以上表述内容，还必须附以施工平面图完善表示，其主要内容如下：道路宽度、平面位置、材料做法；场地的平整、排水、排污做法与要求；场地表面硬地化的布置与做法；工地围墙高度及基础、墙、柱的截面及材料做法、地基标高、土质及地耐力。施工临时水源位置与供水管口径；电源位置与变压器容量（KVA）；临时水电的干线与主要支线路用途、分布走向、闸箱、水嘴、消防栓位置等及设置方法（材料品种、敷设或架设做法）； 5主要机械设备布置，材料堆场、加工场、仓库、工棚、办公、围墙的布置、几何尺寸及主要的材料做法。施工平面图中除有以上内容外，还需按照以下要求绘制：1 施工现场占地红线，地上地下的已有建筑（构筑）物及各类管线、道路；2 绝对标高、相对标高；3 应按比例制图，线条分明。建筑或道桥主体为粗线，各类施工临设（房屋、道路、堆场、管线等）为中粗线，其他为细线。主要的图例应按照施工手册（四版）采用，图中应有指北针、图框及图签。其他见公司发布的施工组织设计、方案封面、版面、文字格式导则的相关规定。4.2 施工段划分、施工顺序、施工流向根据进度、质量、安全的要求，结合工程实际对施工作业段划分，安排施工流向（施工的开始位置到施工结束处），安排各分项工程的施工顺序。4.3 工艺流程应按照方案工程的工序或分项工程的施工顺序anogng工序 工工序或描述其工艺流程。4.4 施工方法按工艺流程的分项工程、或工序的顺序描述施工机械的选择、施工要点，并配以必要的技术方案图。4.5 检查验收应详细描各施工关键环节的检查验收要求，应包括以主要下内容：4.5.1检查项目1 材料质量或机械设备安全性能检查2 施工工艺检查依照相关的规范标准要求或相关设计要求，针对工艺各关键环节进行描述相关的检查验收要求。4.5.2 检查验收标准、程序、方法以上检查验收的项目，应按照规范标准的要求或相关设计要求表述检查验收的标准、程序、方法。确定各阶段检查验收工作的责任制，落实到人落实到书面记录（认签）工作上；5 质量保证措施（描述保证危险性较大的分部分项工程施工质量的技术措施。）按照规范的相关规定要求，针对工程的关键环节、特点，表述保证质量应采取的技术措施要点。6 施工安全保证措施（组织保障、技术措施、应急预案、监测监控等）6.1 安全组织管理措施安全组织机构、管理人员表，其表内应含序号、姓名、年龄、项目职务、学历、资格证书及编号；主要安全责任。安全防护用品计划（用表格包括：序号、名称、型号规格、单位、数量、注）。6.2 施工安全技术措施应按照施工顺序，针对施工中关键环节（如土方施工防止超挖、起重吊装防止汽车吊歪斜、倾覆等）和常见的危险源（用电、机械、高空、临边）表述应采取的安全技术措施。6.3 监测监控6.3.1 监测监控项目根据国家现行的相关规范，描述针对工程特点、关键环节的监测措施和安全监测的主要内容。无规范要求的，应根据工程实际需要参照有关规定编制。6.3.2监测监控方法与措施1 监测应采用的仪器设备名称、型号、规格数量；2监测部位，应在施工或结构安全最不利处、受力最大处，可根据设计或有关规定确定；3 监测频率，应按照规范、规程制定，无规范、规程的可根据经验并与有关方协商确定；4 监测监控措施（1）在监测期，当偏差超出预警限值时或发现安全问题时，应按照经过项目技术负责人审定签字或紧急情况下经过项目技术负责人确认的技术措施进行处理，同时应将技术措施报公司备案；重大问题的技术措施应报公司批准。（2）处理安全问题的施工期，应设置警戒区域，禁止非施工人员进入警戒区；（3）处理安全问题的施工时，应有安全撤离措施和专职安全人员、班组长监护。7 文明施工措施（描述现场安全文明施工、环境保护措施）简述危险性较大的分部分项工程施工中的材料堆放、保管、防止噪声超标、防尘、防火、防污染环境等文明施工和绿色施工（有绿色施工合同要求时）措施。8 施工应急救援预案（施工应急救援预案应包括：各方主体的职责、针对各种突发情况的应急处理方案、报警救援及联络电话、异常情况报告制度等。）主要针对可能发生的沉陷、歪斜、坍塌、高空坠落、物体打击等重大危险源提出应急救援措施预案。其编制内容一般为：8.1 组织机构及职责描述的组织机构应包括：指挥组、联络组、抢救组、救护组的及相关人员组成；并描述各方主体的职责。8.2 应急准备 应表述内容为应急抢救的技术、人员、机械、主要工具、常用药品等方面的准备，应采用表格的形式、必要文字说明表述。8.3 应急响应8.3.1 意外伤害发生时，应确定意外伤害的类型，并立即报告救援领导小组。意外伤害领导小组启动意外伤害救援预案。8.3.2 救援组负责伤害人员处置，根据伤情的严重程度确定现场施救还是送医院救治或是请医护人员现场组织施救。8.3.3 如送医院救治或是请医护人员现场组织施救，对外联络组负责拨打救援电话120通知附近医院，报120要讲明地点、伤情严重程度、伤害的类型和联系电话，并派人到路口接车和指示通道。8.3.4 领导小组要负责现场的指挥、救护、通讯、车辆的使用和调度工作。8.3.5 领导小组组织现场事故抢险方案制定与实施。8.4 紧急救援措施表述针对各种突发情况的应急救援措施。以上内容可参照深圳安检站组织的三类人员安全培训教材建筑施工企业管理人员安全生产必备常识（中国建材工业出版社 2007-1）P545-560的相关内容编写。9 劳动力计划（专职安全生产管理人员、特种作业人员等。）（描述专职安全生产管理人员、特种作业人员等）描述专职安全生产管理人员、特种作业人员和普工的计划。应用表格的形式表述，其表内应含序号、人员（工种）类别、计划人数。10 计算书及相关图纸危险性较大的分部分项工程施工需要计算的项目，应有完善的方案图及说明作为计算依据。 施工计算可参照或选择以下节、条的内容进行，或另行按照有关的标准、规范、规程进行计算。10.1 计算说明描述计算选择的代表性部位（一般为受力最大、结构不利处）做法（材料品种、型号、规格和相关尺寸）、计算项目（如强度、刚度、稳定性等）、计算采用的相关参数、依据和计算式依据（如手册、计算式）、计算工具（如PKPM计算软件）。10.2 荷载计算、计算简图按照选择的计算部位、计算方法、相关规范规定的竖向、水平荷载参数（标准值）、安全系数等进行计算确定设计值，绘制出相应的计算简图。当采用PKPM计算软件时，此条可在相应的计算项目内容中体现。10.3安全计（验）算按照选择的计算部位或节点、计算项目、计算方法、荷载的设计值和计算简图，根据工程的实际，应对以下主要项目，分别进行安全计算或验算。10.3.1 强度验算（抗弯、抗剪、抗拉）10.3.2 刚度验算（挠度等）10.3.3 稳定性验算10.3.4 连接件计算10.3.5节点验算注 设计计算（验算）要求：1可采用PKPM施工现场安全技术软件进行计算。2软件无法计算的部分，当采用手工计算时，应按照国家现行的相应规范标准、施工或技术手册进行计算。采用的依据（规范、手册）和相关的参数、计算公式必须完整的描述。3采用的规范标准、施工或技术手册，要表明名称、编号或版号。当采用规范标准、施工或技术手册外的技术参数，由其单位技术负责人审核签名并加盖单位公章，以附件方式提供。10.3 附（插）图表根据文字内容的需要绘制方案施工图，方案图应根据需要在前面章节中插图，或在后附图。应有的插图、表或附图、表参见下项目：1平面图2立面图3剖面图4节点详图5 附属设施（构配件）图附件：按照住房和城乡建设部危险性较大的分部分项工程安全管理办法（建质200987号）通知规定，应编制安全专项施工方案见附件一，安全专项施工方案经专家论证的见附件二。附件一：危险性较大的分部分项工程范围一、基坑支护、降水工程开挖深度超过3m（含3m）或虽未超过3m但地质条件和周边环境复杂的基坑（槽）支护、降水工程。二、土方开挖工程开挖深度超过3m（含3m）的基坑（槽）的土方开挖工程。三、模板工程及支撑体系（一）各类工具式模板工程：包括大模板、滑模、爬模、飞模等工程。（二）混凝土模板支撑工程：搭设高度5m及以上；搭设跨度10m及以上；施工总荷载10kN/m2及以上；集中线荷载15kN/m2及以上；高度大于支撑水平投影宽度且相对独立无联系构件的混凝土模板支撑工程。（三）承重支撑体系：用于钢结构安装等满堂支撑体系。四、起重吊装及安装拆卸工程（一）采用非常规起重设备、方法，且单件起吊重量在10KN及以上的起重吊装工程。（二）采用起重机械进行安装的工程。（三）起重机械设备自身的安装、拆卸。五、脚手架工程（一）搭设高度24m及以上的落地式钢管脚手架工程。（二）附着式整体和分片提升脚手架工程。（三）悬挑式脚手架工程。（四）吊篮脚手架工程。（五）自制卸料平台、移动操作平台工程。（六）新型及异型脚手架工程。六、拆除、爆破工程（一）建筑物、构筑物拆除工程。（二）采用爆破拆除的工程。七、其它（一）建筑幕墙安装工程。（二）钢结构、网架和索膜结构安装工程。（三）人工挖扩孔桩工程。（四）地下暗挖、顶管及水下作业工程。（五）预应力工程。（六）采用新技术、新工艺、新材料、新设备及尚无相关技术标准的危险性较大的分部分项工程。附件二：超过一定规模的危险性较大的分部分项工程范围一、深基坑工程（一）开挖深度超过5m（含5m）的基坑（槽）的土方开挖、支护、降水工程。（二）开挖深度虽未超过5m，但地质条件、周围环境和地下管线复杂，或影响毗邻建筑（构筑）物安全的基坑（槽）的土方开挖、支护、降水工程。二、模板工程及支撑体系（一）工具式模板工程：包括滑模、爬模、飞模工程。（二）混凝土模板支撑工程：搭设高度8m及以上；搭设跨度18m及以上，施工总荷载15kN/m2及以上；集中线荷载20kN/m及以上。（三）承重支撑体系：用于钢结构安装等满堂支撑体系，承受单点集中荷载700Kg以上。三、起重吊装及安装拆卸工程（一）采用非常规起重设备、方法，且单件起吊重量在100kN及以上的起重吊装工程。（二）起重量300kN及以上的起重设备安装工程；高度200m及以上内爬起重设备的拆除工程。四、脚手架工程（一）搭设高度50m及以上落地式钢管脚手架工程。（二）提升高度150m及以上附着式整体和分片提升脚手架工程。（三）架体高度20m及以上悬挑式脚手架工程。五、拆除、爆破工程（一）采用爆破拆除的工程。（二）码头、桥梁、高架、烟囱、水塔或拆除中容易引起有毒有害气（液）体或粉尘扩散、易燃易爆事故发生的特殊建、构筑物的拆除工程。（三）可能影响行人、交通、电力设施、通讯设施或其它建、构筑物安全的拆除工程。（四）文物保护建筑、优秀历史建筑或历史文化风貌区控制范围的拆除工程。六、其它（一）施工高度50m及以上的建筑幕墙安装工程。（二）跨度大于36m及以上的钢结构安装工程；跨度大于60m及以上的网架和索膜结构安装工程。（三）开挖深度超过16m的人工挖孔桩工程。（四）地下暗挖工程、顶管工程、水下作业工程。（五）采用新技术、新工艺、新材料、新设备及尚无相关技术标准的危险性较大的分部分项工程。
