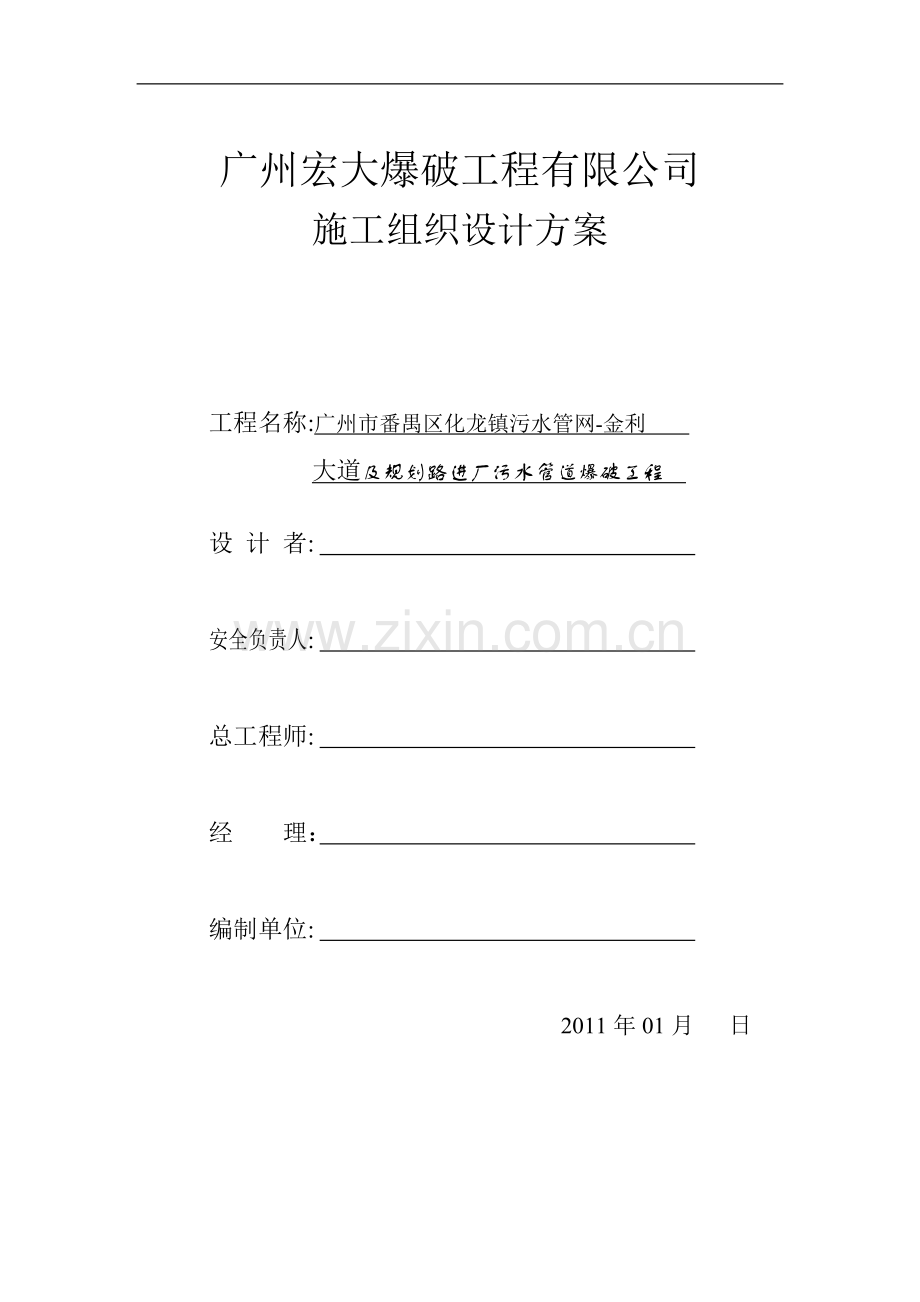

广州宏大爆破工程有限公司
施工组织设计方案

工程名称:广州市番禺区化龙镇污水管网-金利
大道及规划路进厂污水管道爆破工程

设计者:

安全负责人:

总工程师:

经理：

编制单位:

2011年01月 日

目录
一、工程概况 2
二、排污管沟明开挖岩石爆破设计 2
三、岩石爆破安全计算 3
四、爆破网络 4
五、工地施工组织 4
六、施工安全和质量措施 4
七、爆破工作制度 6
八、施工顺序和进度 6
九、设备配置 7
十、人员配置 7
十一、盲炮检查及处理 7
十二、施工现场应急预案 8
十三、附图 10

番禺化龙排污沟槽岩石爆破
施工组织设计方案
一、工程概况
番禺金利大道及规划路进厂污水管道工程W4-32～W4-36井在沟槽开挖过程中遇到坚硬的微风化砂岩，为加快施工进度，依据业主单位要求，决定在此施工段采用毫秒微差爆破法进行爆破施工开挖，该项目的爆区的走向为西南——东北走向，爆区的西北方向为鱼塘，东南方向距爆区25米有一座空置砖结构的房屋，其余方向都为农田，爆破环境比较简单，对爆破施工有利。
二、排污管沟明开挖岩石爆破设计
根据爆破理论及我公司多年来在广州地区的施工经验，沟槽爆破明开挖可选择如下的爆破参数：
1、炮孔布置的几何参数：孔深H=0.8～3m,孔距a=0.6～1.3m,排距b=0.5～1.15m,炮孔布置见附图
2、药量计算：单孔装药量根据如下公式进行计算
q=k×h×a×b×m
式中：q—单孔装药量，㎏
k—单耗.0.4～0.6㎏/m3；
h—炮孔深度，m:
a—炮孔间距 m：
b—炮孔排距 m；
m—临空面药量调整系数，0.5～2.0
根据计算公式，代人有关参数可得如下计算成果

岩石单孔药量计算成果表
孔深
（H）
布孔规格
a*b
临空面
系数M
单耗
（K）
单孔装药
量（Q）
炮泥长度H
备
注
爆破作用
指数（N）
0.8
0.6×0.5
1.0
0.60
0.144
0.70

<0.5
1.0
0.7×0.6
1.0
0.60
0.252
0.78

<0.5
1.3
0.8×0.7
1.0
0.50
0.364
0.95

<0.5
1.5
0.85×0.7
1.0
0.45
0.402
1.10

<0.5
1.8
0.95×0.9
1.0
0.45
0.69
1.15

<0.5
2.0
1.1×1.0
1.0
0.43
0.95
1.15

<0.5
2.3
1.2×1.1
1.0
0.43
1.31
1.15

<0.5
2.5
1.25×1.1
1.0
0.40
1.38
1.20

<0.5
2.8
1.3×1.15
1.0
0.40
1.67
1.20

<0.5
3.0
1.3×1.15
1.0
0.40
1.79
1.30

<0.5
注：如果临空面系数加大，则装药量应相应减少10-30%。
三、岩石爆破安全计算：
在该地实施爆破作业，根据爆破场地的具体要求，一次齐爆药量及单孔药量必须进行控制，由于炸药是埋在岩石里爆炸，因此该处爆破的安全问题主要是振动和飞石控制，其它的安全问题如冲击波、噪音及有毒气体的危害是次要的，可以不予考虑
1、爆破振动的计算
一段齐爆药量的最大限额按下式计算：
Q=R3（V/K）3/a
式中：V—被保护目标允许的抗振速度2.0cm/s
K—岩石介质系数，取K=160
α—波的衰减系数，取α=1.6
Q—延时爆破时最大一段的炸药量，㎏
R—爆源中心至目标的距离m
将以上参数代入上式，得出计算结果见《安全装药情况表》。
安全装药情况表
R（米）
10
15
17
19
20
30
50
Q（公斤）
0.27
0.91
1.33
1.85
2.16
7.29
33.77

2、个别飞石的安全距离计算
R=20KAn2W=20×1.5×0.82×1.5=28.8米
式中:R——飞石距离，米
KA——安全系数；
n——爆破作用指数均小于0.8
W——最小抵抗线，米；
在该环境下进行爆破，由于采取了密布孔和控制单耗，爆破作用指数控制在0.8以下，在无采取安全措施的情况下,爆破产生的极个别飞石可以控制在28.8米以内,再加以复盖,可以做到无石块飞出。
四、爆破网路
采用现有的MBF-100型或MBF-200型安全起爆器进行起爆，采用串联网路连接法。
五、工地施工组织机构
为了确保施工安全，保证爆破工程顺利进行，特成立爆破指挥部，下设四个组——技术组、安全组、施工组和器材组。
指挥部：设于工地办公室，负责本工程领导工作，协调各种关系和处理重大事情，掌握施工进度，其组成如下：
技术组：负责完成本工程的爆破方案设计，负责施工过程中的设计、调整、处理施工过程中出现的技术问题。
安全组：负责施工过程中的安全检查、落实好各项安全生产措施，进行安全监督。
施工组：负责施工过程中的现场组织、实施、配合指挥部和其他组的工作。
器材组：负责器材的购买、输送、保管、发放等工作。
1、总指挥（宏大爆破公司工地负责人）：罗慧坤
2、技术组：
3、安全组：
4、施工组：
5、器材组：
六、施工安全和质量措施
1、 爆破前三天张贴安民告示，使四邻单位人员做好爆破的心理准备。
2、 爆破时要设立警戒，在大门口和通道派人把守，警戒范围：无掩体的情况下为100米，有掩体的情况下为50米，警戒范围内的人员都必须全部撤走，用哨子声和小旗子作为警戒信号。规定第一信号为警戒号，用几声间隔较短的单哨音，在起爆前15分钟发出；第二信号为戒备信号，同时也为充电信号，用两声间隔较长的哨音，在起爆前5分钟发出，听到该信号后，警戒人员都必须将本岗位的警戒任务准备完毕，无关人员全部撤出警戒区；第三信号为起爆信号，用三声长哨音作为起爆信号，该信号发出后，爆破员合闸起爆；第四信号为解除警戒信号，用一声长哨音，在起爆后5～10分钟后发出。
3、 在同一串联网路上，必须使用同厂、同批、同牌号的电雷管，各雷管（脚线长度为2M）之间的电阻差值不得大于：康铜桥丝：铁脚线0.3Ω、铜脚线0.25Ω；铂铬桥丝：铁脚线0.8Ω，铜脚线0.3Ω。
4、 电爆网路中每个电雷管的准爆电流必须符合下列规定：（1）康铜桥丝电雷管：交流电不小于3A，直流电不小于2A；（2）铂铬桥丝电雷管，交流电不小于2.5A，直流电不小于1.5A。
5、 采用起爆器起爆时，电爆网路的连接方法和总电阻值，应符合起爆说明 书的要求，起爆器应经试验后方可使用。
6、 爆破作业要穿戴好安全鞋帽和安全带，不准穿拖鞋作业
7、 装药时小心轻捣，雷管脚线要注意保护好,以免损失雷管脚线。
8、 所有炮孔装药完毕后，都必须用泥砂填塞满，防止冲炮。
9、 电爆网路应采用绝缘导线，其绝缘性能、线芯截面应符合设计要求，使用前，应进行电阻和绝缘检验。
10、 导线连接时，应将线芯表面擦净并连接牢固，防止错接、漏接和接触地面，不得采用水或大地作为电爆网路的回路。
11、 爆破区即将进入安装起爆药包（体）时，所有电气装置和动力照明线路等要完全断电。
12、 装药时要断开一切电源，停止抽水。
13、 装药时，爆区内严禁烟火。
14、 当爆破区内已装入起爆药包后遇到有雷电时，应将已连接好的各主支线端头解开，并分别绝缘，在爆破区的所有作业人员应停止工作，迅速撤离危险区。
15、 起爆前，要检测电爆网路的总电阻值，如总电阻值与计算相差在10%以上时，应在查明原因并消除故障后方可起爆。
16、 爆破警戒前一切人员撤出工地现场。
17、 起爆后，如发生拒爆，应立即切断电源，并将主线短路。如使用即发雷管时，应在短路后不少于5分钟，方可进入现场，如使用延期雷管时，应在短路后不少于15分钟方可进入现场。
18、 如发现有杂散电流、静电、感应电、高频电磁波等可能引起电雷管早爆的可能时，不采用电力起爆，另用其它非电方法进行起爆。
19、 放炮时间：每天放炮两次：中午：12:00-12:30，下午: 17:00-18:00（特殊情况除外）。
七、爆破工作制度
1、 爆破除了要严格遵守《爆破安全规程》和公安部门的有关规定外，还必须遵守省、市政府发布的《爆破安全实施细则》的规定。
2、 爆破工作人员必须持证上岗，坚守岗位，落实好各项管理制度。
3、 雷管和网路用专用测试仪检测，严禁使用其他仪器测试雷管或网路，网路导通后方可进行覆盖。
4、 检测电雷管电阻值时，必须由负责技术的专人在专用药库加工房处进行并做好安全防护措施
5、 炮孔打完后，要进行质量检查，验收合格后方可装药。
6、 刚打完的炮孔，要用特制的木条塞紧，防止泥砂流入炮孔内。
7、 发现哑炮一定要用高压风进行吹孔，将炸药和雷管吹出。
8、 检测电雷管和电起爆网路的电阻时，必须使用爆破电桥或专用爆破仪表，其输出的电流值不得大于30mA。
9、 严禁在残眼上打孔，发现残眼或哑炮时要及时上报处理。
10、 放炮后要待炮烟散出后方可进入爆破现场。
11、 炸药库要派专人看管，24小时不离人，钥匙不得随意交给他人,炸药库建造要求见附图。库房内必须张帖炸药管理制度。
八、施工顺序和进度
1、 施工顺序:钻眼—装药—联线—覆盖—警戒—起爆—检查。
2、 施工进度与土方挖运同步,相符配合。对于砂岩,采用浅孔爆破,一台手持式凿岩机每天可完成的爆破量为40m3,设计采用柴油空压机,提供7kpa的压风6m3/分,2台凿岩机同时工作,每天可完成80m3,的岩石,予计13个工作日可完成爆破任务。
九、设备配置
内容
序号 设备名称
型号
数量
备注
1 空压机
3m3柴油空压机
2台

2 凿岩机
Y24手持式凿岩机
2部

4 压风管
1寸管、20米/条
6条

5 钢钎
Ф22钢钎
8米

6 合金钻头
φ42钻头
20个

7 测试仪
电雷管专用测试仪
2个

8 起爆器
MBF100、MBF200
2个

9 保险柜
特制雷管保险柜
2个

十、人员配置
序号
工种
数量
备注
1
现场负责
1人

2
技术负责
1人

4
爆破员
1人

5
安全监督员
1人

6
仓管员
1人

8
钻工
4人

9
其他
3人

10
合计
12人

十一、盲炮的检查及处理
（一）盲炮的检查
1、检查的内容有：
——确认有无盲炮
——露天爆破爆堆是否稳定
——支撑是否破坏、边坡有无危岩
2、检查人员发现盲炮及其他险情应及时上报处理，处理前应在现场设立危险标志并采取相应的安全措施，无关人员不得接近。
3、处理盲炮应由爆破工作领导人定出警戒范围，并在该区域边界设置警戒，处理盲炮无关人员不得进入警戒区。
4、应派有经验的爆破员处理盲炮。
5、电力起爆发生盲炮时，应立即切断电源，及时将盲炮电路短路。
6、导爆管和导爆索起爆网路发生盲炮时，应先检查导爆管是否有破损或断裂，发现破损断裂的应修复后从新起爆。
7、盲炮处理后应仔细检查爆堆，将残余的爆破器材收集起来销毁。
（二）浅孔爆破盲炮的处理
1、经检查确认起爆网路完好时，可从新起爆。
2、可打平行孔装药起爆，平行孔距盲炮应大于0.3m；对浅孔药壶法，平行孔距药壶边缘应大于0.5m。为确定炮孔的方向，可从盲炮孔口掏出部分填塞物。
3、可用木、竹或其他不产生火花的材料制成的工具，轻轻将炮孔内的填塞物掏出，用药包诱暴。
4、可在安全地点外用远距离操纵风水管吹出填塞物及炸药，应当采取措施回收雷管。
5、处理非抗水性硝铵类炸药的盲炮，可将填塞物掏出，再向孔内注水，使其失效，但应回收雷管。
6、盲炮应在当班处理，当班不能处理或未处理完毕，应将盲炮的情况（盲炮数目、炮口方向、装药数量、起爆药包位置、处理方法和意见）在现场交接清楚，由下一班继续处理。

十二、施工现场应急预案
依据中华人民共和国安全生产法制定本预案，目的是在施工现场发生生产安全事故后，能有序地实施救援，尽快控制事态发展，降低危害，减少人员伤亡和财产损失。
1、 事故危险源
1.1、 石方爆破可能发生的事故

1.11、跌倒事故；
人员现场行走，意外发生跌倒事故。
1.12、爆炸事故：
在装药过程中，操作不当意外发生爆炸事故，或遇雷雨发生早爆事故；火工品库意外发生爆炸事故等。
1.13、爆破飞石事故：
由于地质条件变化、过量装药或者覆盖不到位，引起爆破飞石而造成伤亡事故。
1.14、触电事故：
施工现场发生触电事故。
1.14、火工品被偷、被盗、被抢事故：
在火工品库或在火工品带往工作面时，发生突发事件而引起的事故。
1.16、机械伤害事故：
因操作机械不当而引发的事故。
1.17、其他原因引起的伤亡事故。

1.2、 炸山平整场地可能发生的事故：
1.21、边坡塌方和滚石事故：
工地一侧是高边坡，施工时引发边坡塌方或滚石事故。
1.22、高处坠落和滑跌事故：
人员上下山体、台阶工作面、现场行走意外发生坠落、跌倒事故。
1.23、 物体打击事故：
施工时被高处坠物伤人事故。

2、 事故的救援程序和保护措施
2.1、 现场项目经理或有关人员应立即按应急方案报告公司总经理、总工程师和安全管理部门，并向总承包方报告。

2.2、 项目经理、爆破工程师组织工地应急人员进行自救，抢救伤员，疏散人员，保护现场。
2.3、 需要外援时，应立即打电话与以下单位联系：
伤病事故：120
火灾事故：119
治安事故：110
2.4、发生较大伤亡事故：
公司总经理接到报告后，立即组织总工程师、安全主任等根据实际情况评价事故的严重程度，确定应急救援预案，组织救援人员、准备交通工具、器材等到现场，需要外援机构或专业人员，积极联系。

3、 现场成立应急领导小组：
组 长：罗惠堃 （项目经理） 电话：[phone]
副组长：杨展雄 （现场 ） 电话：[phone]
组 员：罗剑枝 电话：[phone]
应急领导小组组长的职责：
事故发生后，立即组织人员进行现场自救、抢救、疏散人员和保护现场，分析事故原因和紧急情况立即向总经理等进行报告，若需要外援要及时联络。

4、 事故现场抢救
4.1、 保证现场和外部人员的安全，若有伤病员的即送医院救治；
4.2、 控制应急事态的扩展；
4.3、 确保现场状态的维护，妥善保护现场物证，若因抢救、抢险需要移动物证应做好记录或拍照留证；
4.4、 保证事故现场救援通道的畅通。

5、 事故的善后处理
5.1、 慰问伤病员，关心其治疗和生活；
5.2、 做好伤亡人员家属的慰问工作，确保事故发生后伤病人员和其家属思想稳定；
5.3、 做好理赔工作；
5.4、 现场恢复生产。
6、 事故调查
事故发生后，由项目经理、安全主任等组成调查组，对事故进行调
查、分析，按照实事求是尊重科学的原则，及时、准确地查清事故原因，
查明事故性质和责任，总结事故教训，提出整改措施，并对事故责任者
提出处理意见，以此为戒，杜绝在今后的施工中再次发生同样的事

13（15）
C1

C2 C2

M1
M2 M2

1.2m 2.5m 1.2m

A
3%

0.6m

1.2m 2.8m
C1

0.9m
0.25m 2.5m 0.25m

A——A
炸药库平面图
说明：
1、 外墙为3/4砖墙，内墙为1/2砖墙并抹灰。
2、 屋面为80mm厚C20钢筋砼屋面，地面做水泥砂浆地面。
3、 M1为0.9m×2m的铁皮门，外面设双锁，内面设一插销锁，门框用5cm×5cm角铁制作，M2为0.8m×2m的木门，门框用木方制作。C1为0.9m×1.2m的钢窗，C2为0.3m×0.6m的透气窗。窗底距地面2.4m。
