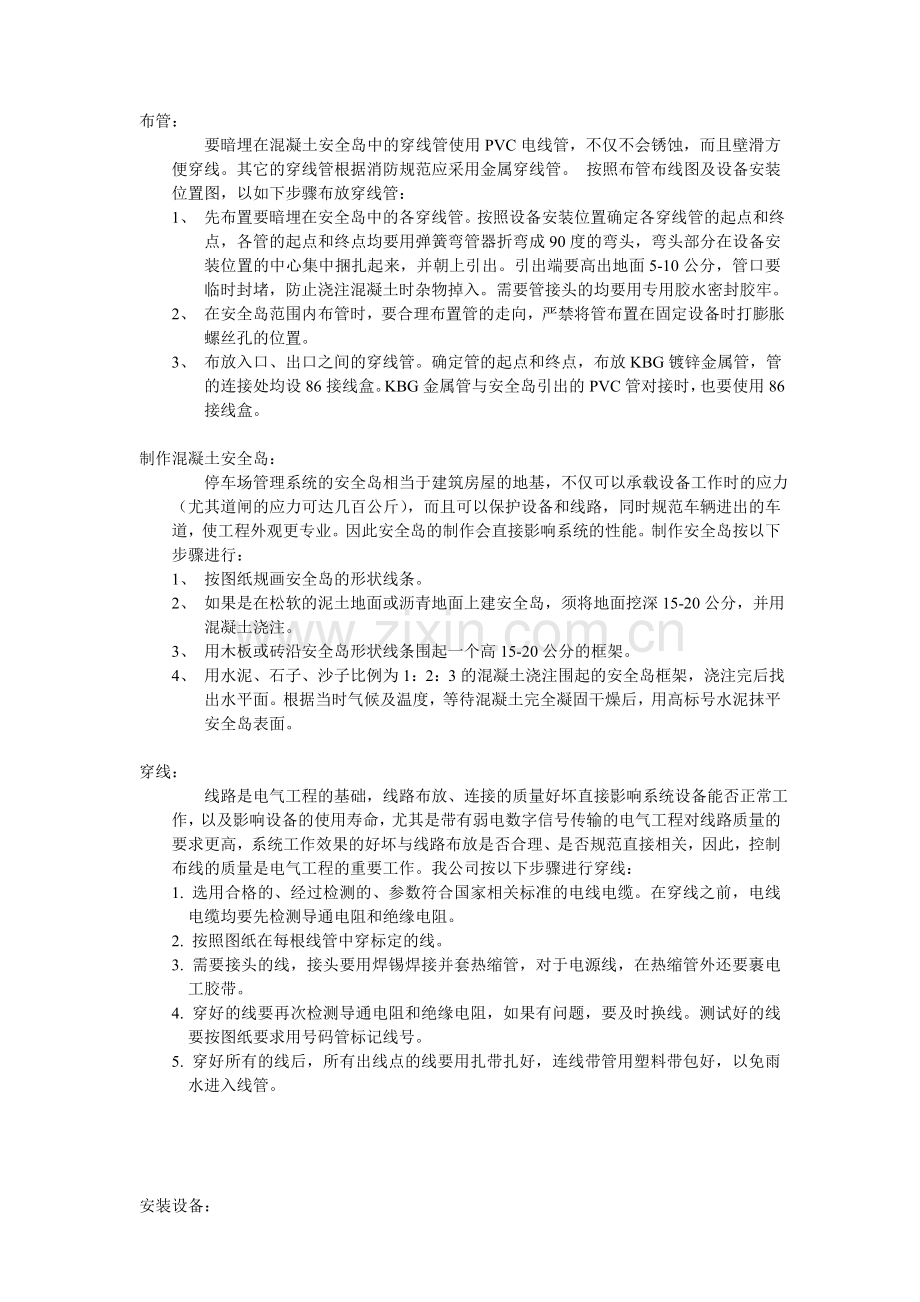

停车场管理系统施工方案人员：项目工程师 1名：负责工程调配、进度及技术指导。专业施工人员 5-7名：负责工程具体工作。 施工队负责人1名：负责工程质量控制及安全文明施工。 工具：路面切割机 1台， 在混凝土路面上切割地感线圈槽。 电锤1台，用于打膨胀镙栓。布线布管工具 1套。 专业接线调试工具 1套：主要包括压线钳、万用表等。施工现场环境 ：AC220V 2000W临时电源。自来水源。 良好的通风条件。 无杂物堆放的施工表面。切割并制作地感线圈 ： 车辆检测器的地感线圈是停车场管理系统中的重要零件，它的工作稳定性直接影响整个系统的运行效果，因此地感线圈的制作是工程安装过程中很重要的一个工作环节。制作地感线圈前要考虑以下几点：1、 周围50公分范围内不能有大量的金属，如井盖、雨水沟盖板等。 2、 周围1米范围内不能有超过220V的供电线路。 3、 制作多个线圈时，线圈与线圈之间的距离要大于2米，否则会互相干扰。切割地感线圈槽： 按照图纸在路面上规画好地感线圈尺寸的线条，用路面切割机按线条切割方形的线圈槽，要求：1、停车场中地感线圈大小一般为0.8米宽、2米长左右， 2、槽的深度为3-5公分，线圈槽宽度为0.5公分，线圈引线槽的宽度为1公分，深度和宽度要均匀一致，应尽量避免忽深忽浅、忽宽忽窄的情况。3、切割完毕的槽内不能有杂物，尤其不能有硬物。 4、地感线圈的引线槽要切割至安全岛的范围内，避免引线裸露在路面。埋设地感线圈： 线圈槽切割好后，要及时埋设线圈，防止杂物掉入槽内。按如下步骤制作地感线圈： 1. 最好在清洁的线圈及引线槽底部铺一层0.5公分厚的细沙，防止天长日久槽底坚硬的棱角割伤电线。2. 选择合适的线圈线，要求：线径大于或等于0.5mm2的多根软铜线，外皮耐磨、耐高温，防水。 3. 在线圈槽中按顺时针方向放入46匝（圈）电线，线圈面积越大，匝（圈）数越少。放入槽中的电线应适当松弛，不能有应力，不能破皮，而且要一匝一匝地压紧至槽底。4. 线圈的引出线按顺时针方向双绞放入引线槽中，在安全岛端出线时留1.5米长的线头。 5. 线圈及引线在槽中压实后，最好上铺一层0.5公分厚的细沙，可防止线圈外皮被高温熔化。 6. 用稀水泥浇注已放入电线的线圈及引线槽。冷却凝固后槽中的浇注面会下陷，继续浇注，这样反复几次，直至冷却凝固后槽的浇注表面与路面平齐。7. 测试线圈的导通电阻及绝缘电阻，验证线圈是否可用。 布管： 要暗埋在混凝土安全岛中的穿线管使用PVC电线管，不仅不会锈蚀，而且壁滑方便穿线。其它的穿线管根据消防规范应采用金属穿线管。 按照布管布线图及设备安装位置图，以如下步骤布放穿线管：1、 先布置要暗埋在安全岛中的各穿线管。按照设备安装位置确定各穿线管的起点和终点，各管的起点和终点均要用弹簧弯管器折弯成90度的弯头，弯头部分在设备安装位置的中心集中捆扎起来，并朝上引出。引出端要高出地面5-10公分，管口要临时封堵，防止浇注混凝土时杂物掉入。需要管接头的均要用专用胶水密封胶牢。 2、 在安全岛范围内布管时，要合理布置管的走向，严禁将管布置在固定设备时打膨胀螺丝孔的位置。 3、 布放入口、出口之间的穿线管。确定管的起点和终点，布放KBG镀锌金属管，管的连接处均设86接线盒。KBG金属管与安全岛引出的PVC管对接时，也要使用86接线盒。制作混凝土安全岛： 停车场管理系统的安全岛相当于建筑房屋的地基，不仅可以承载设备工作时的应力（尤其道闸的应力可达几百公斤），而且可以保护设备和线路，同时规范车辆进出的车道，使工程外观更专业。因此安全岛的制作会直接影响系统的性能。制作安全岛按以下步骤进行： 1、 按图纸规画安全岛的形状线条。2、 如果是在松软的泥土地面或沥青地面上建安全岛，须将地面挖深15-20公分，并用混凝土浇注。 3、 用木板或砖沿安全岛形状线条围起一个高15-20公分的框架。 4、 用水泥、石子、沙子比例为1：2：3的混凝土浇注围起的安全岛框架，浇注完后找出水平面。根据当时气候及温度，等待混凝土完全凝固干燥后，用高标号水泥抹平安全岛表面。 穿线： 线路是电气工程的基础，线路布放、连接的质量好坏直接影响系统设备能否正常工作，以及影响设备的使用寿命，尤其是带有弱电数字信号传输的电气工程对线路质量的要求更高，系统工作效果的好坏与线路布放是否合理、是否规范直接相关，因此，控制布线的质量是电气工程的重要工作。我公司按以下步骤进行穿线： 1. 选用合格的、经过检测的、参数符合国家相关标准的电线电缆。在穿线之前，电线电缆均要先检测导通电阻和绝缘电阻。2. 按照图纸在每根线管中穿标定的线。 3. 需要接头的线，接头要用焊锡焊接并套热缩管，对于电源线，在热缩管外还要裹电工胶带。 4. 穿好的线要再次检测导通电阻和绝缘电阻，如果有问题，要及时换线。测试好的线要按图纸要求用号码管标记线号。5. 穿好所有的线后，所有出线点的线要用扎带扎好，连线带管用塑料带包好，以免雨水进入线管。 安装设备： 按照图纸，将设备放置在安全岛上各自的安装位置上。放置设备时应保护下面的管线： 1. 按照图纸确认设备位置无误后，用铅笔将设备底座安装孔描画在安装平面上，并标记中心点，然后将设备移开。2. 用16转头的电锤垂直向下打安装孔，孔深为10公分，转出的土石要及时清理干净，且打好的孔中应没有杂物。 3. 将国标规格的12膨胀螺丝压入每个安装孔中，并用螺母固定，要求固定好的膨胀螺丝不能随螺母一起转动，且露出的螺杆部分应小于4公分。 4. 旋掉膨胀螺丝上的螺母并保存好，将设备放入安装位置，要求螺杆均插入底座固定孔。5. 在每个螺杆上放下一个外径大于20的平垫片及一个弹簧垫片，用螺母锁紧。 6. 设备固定好后，用手轻推设备，感觉一下固定的牢固程度。 接线：按照布线图的管号线号表确认每根线的用途，对照设备的接线图将每根线连接到对应的接线端子上： 1. 多芯电缆要先在每芯电线上用号码管标记芯号，并记录芯号与颜色的对应，这是电缆另一头接线的依据。 2. 接线时切勿将导线的铜芯直接拧在接线端子上，这样时间长了容易脱落，且开叉的铜芯会降低信号传输质量及造成短路。应该在每根导线的端头绞紧接线端子上。 3. 接线完成后要彻底清理剪下的线头等杂物，尤其是裸露的铜芯线头，以免通电时造成短路损坏设备。4. 捆扎整理与接线端子连接的引线，信号线与信号线归类，电源线与电源线归类，以免互相干扰。 步骤进场时间天数内 容1做地感线圈，布管以及穿线。2设备安装3接线，调试4培训验收下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
