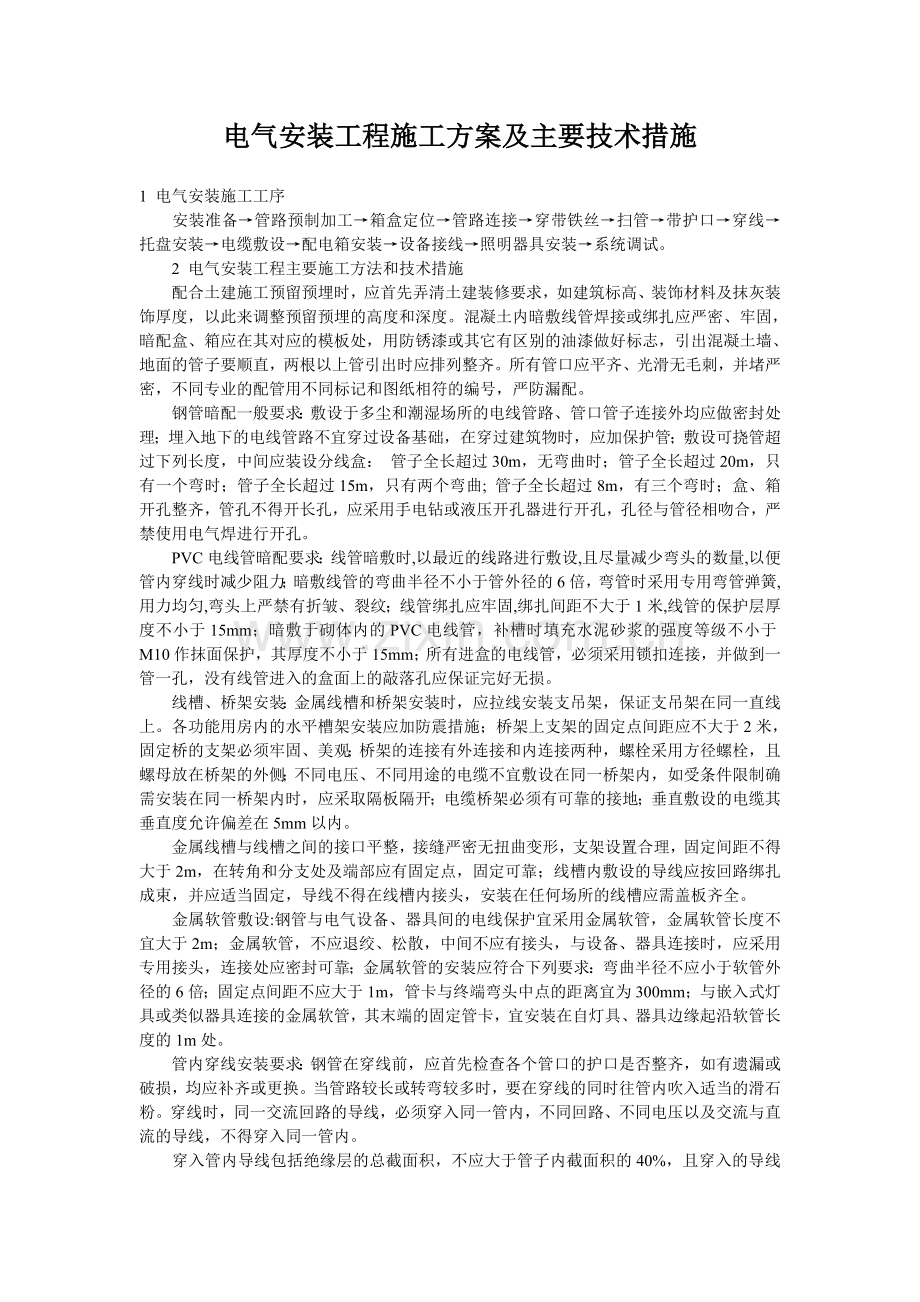

电气安装工程施工方案及主要技术措施.doc

电气安装工程施工方案及主要技术措施1 电气安装施工工序 安装准备管路预制加工箱盒定位管路连接穿带铁丝扫管带护口穿线托盘安装电缆敷设配电箱安装设备接线照明器具安装系统调试。 2 电气安装工程主要施工方法和技术措施 配合土建施工预留预埋时，应首先弄清土建装修要求，如建筑标高、装饰材料及抹灰装饰厚度，以此来调整预留预埋的高度和深度。混凝土内暗敷线管焊接或绑扎应严密、牢固，暗配盒、箱应在其对应的模板处，用防锈漆或其它有区别的油漆做好标志，引出混凝土墙、地面的管子要顺直，两根以上管引出时应排列整齐。所有管口应平齐、光滑无毛刺，并堵严密，不同专业的配管用不同标记和图纸相符的编号，严防漏配。 钢管暗配一般要求：敷设于多尘和潮湿场所的电线管路、管口管子连接外均应做密封处理；埋入地下的电线管路不宜穿过设备基础，在穿过建筑物时，应加保护管；敷设可挠管超过下列长度，中间应装设分线盒： 管子全长超过30m，无弯曲时；管子全长超过20m，只有一个弯时；管子全长超过15m，只有两个弯曲; 管子全长超过8m，有三个弯时；盒、箱开孔整齐，管孔不得开长孔，应采用手电钻或液压开孔器进行开孔，孔径与管径相吻合，严禁使用电气焊进行开孔。 PVC电线管暗配要求：线管暗敷时,以最近的线路进行敷设,且尽量减少弯头的数量,以便管内穿线时减少阻力；暗敷线管的弯曲半径不小于管外径的6倍，弯管时采用专用弯管弹簧,用力均匀,弯头上严禁有折皱、裂纹；线管绑扎应牢固,绑扎间距不大于1米,线管的保护层厚度不小于15mm；暗敷于砌体内的PVC电线管，补槽时填充水泥砂浆的强度等级不小于M10作抹面保护，其厚度不小于15mm；所有进盒的电线管，必须采用锁扣连接，并做到一管一孔，没有线管进入的盒面上的敲落孔应保证完好无损。 线槽、桥架安装：金属线槽和桥架安装时，应拉线安装支吊架，保证支吊架在同一直线上。各功能用房内的水平槽架安装应加防震措施；桥架上支架的固定点间距应不大于2米，固定桥的支架必须牢固、美观；桥架的连接有外连接和内连接两种，螺栓采用方径螺栓，且螺母放在桥架的外侧；不同电压、不同用途的电缆不宜敷设在同一桥架内，如受条件限制确需安装在同一桥架内时，应采取隔板隔开；电缆桥架必须有可靠的接地；垂直敷设的电缆其垂直度允许偏差在5mm以内。 金属线槽与线槽之间的接口平整，接缝严密无扭曲变形，支架设置合理，固定间距不得大于2m，在转角和分支处及端部应有固定点，固定可靠；线槽内敷设的导线应按回路绑扎成束，并应适当固定，导线不得在线槽内接头，安装在任何场所的线槽应需盖板齐全。 金属软管敷设:钢管与电气设备、器具间的电线保护宜采用金属软管，金属软管长度不宜大于2m；金属软管，不应退绞、松散，中间不应有接头，与设备、器具连接时，应采用专用接头，连接处应密封可靠；金属软管的安装应符合下列要求：弯曲半径不应小于软管外径的6倍；固定点间距不应大于1m，管卡与终端弯头中点的距离宜为300mm；与嵌入式灯具或类似器具连接的金属软管，其末端的固定管卡，宜安装在自灯具、器具边缘起沿软管长度的1m处。 管内穿线安装要求：钢管在穿线前，应首先检查各个管口的护口是否整齐，如有遗漏或破损，均应补齐或更换。当管路较长或转弯较多时，要在穿线的同时往管内吹入适当的滑石粉。穿线时，同一交流回路的导线，必须穿入同一管内，不同回路、不同电压以及交流与直流的导线，不得穿入同一管内。 穿入管内导线包括绝缘层的总截面积，不应大于管子内截面积的40%，且穿入的导线应能满足日后维修更换要求，杜绝死线。导线在管内严禁有接头和扭结，也不得将导线接头埋入箱底板后的墙体，如有接头必须在箱、盒内。导线在盒、箱内应预留长度。在接线盒、开关、插座及灯头盒内导线应预留长度150mm，在配电箱内预留长度为配电箱周长的一半，出户导线应预留1.5米。 导线的分色:穿入管内的导线应分色分相。L1相为黄色，L2相为绿色，L3相为红色，(中性线)为淡兰色，PE保护线为黄/绿双色。穿线时根据各相用电负荷情况，L1、L2、L3相之间作适当调配，确保各相之间负荷平衡。 在电气器具安装前进行导线绝缘摇测。首先将灯口盒内导线分开，开关盒内导线连通摇测，并将干线和支线分开测试，一人摇测，一人及时读数，并做好记录，摇动速度应保持在120r/min左右，读数应采用一分钟后的读数为宜。 电缆敷设：电缆敷设前，要认真检查电缆型号、规格与设计是否相同，外观是否有扭绞，压扁，保护层断裂等缺陷。高压电缆敷设前做耐压及泄漏试验，低压电缆要用500兆欧表测量其绝缘情况，合格后方可敷设。 敷设时在终端头及接头附近要有余留长度，直埋电缆应在全长上留少量长度，并做波浪形敷设。温度低于0时，不许进行敷设，否则要有计温措施，电缆的弯曲半径不应小于10倍电缆直径。 敷设时不应进行交叉，电缆应排列整齐并加以固定，及时装设标志牌，直埋电缆沿线及其接头处应有明显的分位标志或牢固的标志。电力力缆和控制电缆应分开控制，力缆和控缆若敷设于同一侧支架上时，应将力缆放在控缆上面，直埋电缆上下须铺些小于100mm厚的软土或沙层，并盖以砖块或混凝土保护板，其覆盖宽度应超过电缆两侧各50mm。 电缆终端头和接头制作时，应严格遵守工艺规程，应在气候良好的条件下进行，并有防尘和外来污物的措施。 电缆终端头与接头从开始剥切到制作完毕，必须连续进行一次完成，以免受潮。剥切电缆时不得伤及芯线和绝缘，包缠绝缘时应注意清洁，防止灰尘和潮气进入绝缘层，力缆终端头、电缆接头的外壳与该处的金属护套及绝缘层均应良好接地，接地线采用铜绞线，其截面不宜小于10cm2。 配电箱、柜安装：配电箱、柜安装应在土建地面施工完后进行，墙柱上明装箱也应在土建施工完后进行，而暗装配电箱、接线箱应在土建抹灰装饰前，根据抹灰厚度进行。 配电箱、柜安装位置应准确，部件齐全，箱体开孔合适，切口整齐，暗式配电箱盖紧贴墙面，零线经汇流排接，无绞接现象，油漆完整，盘内外清洁，箱盖、开关灵活，回路编号清晰，接线整齐，线安装明显牢固。配电箱、接线箱、分线箱如有引出管而需开孔时，必须使用开孔器，严禁用电、气焊开孔。 防雷接地 工艺流程：接地体接地干线引下线暗敷均压环避雷避雷网电阻测试自然基础接地体安装。 按一般要求所有电气设备正常不带电，而事故情况下可能带电的金属外壳，均应做良好的接地或接零，变压器中性点、外壳、开关及操作机构的金属底座、电缆、电缆头金属外皮、电缆保护管及所有金属支架，都必须可靠接地，其接地电阻不得大于1欧姆。防雷接地应由专人负责，结构主筋绑扎时应焊接跨接线，均压环与主筋引下线也应焊接跨接线；建筑物门窗如需接地时，在焊接引下线时，预留接地端子，并与门窗相连接；专用接地采用铜线时，则需用铜套管压接，与接地体用端子连接。 接地电阻测试： 用专用电阻测试仪，对所有断接卡分别进行测试，如接地电阻达不到设计要求，可在室外增设接地极(镀锌钢管或角钢均可)。工程竣工后，应由防雷接地测试中心派人进行整体电阻测试，其值不应大于1欧姆，并做好记录。 下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
