平遥田森广场临电施工方案.doc

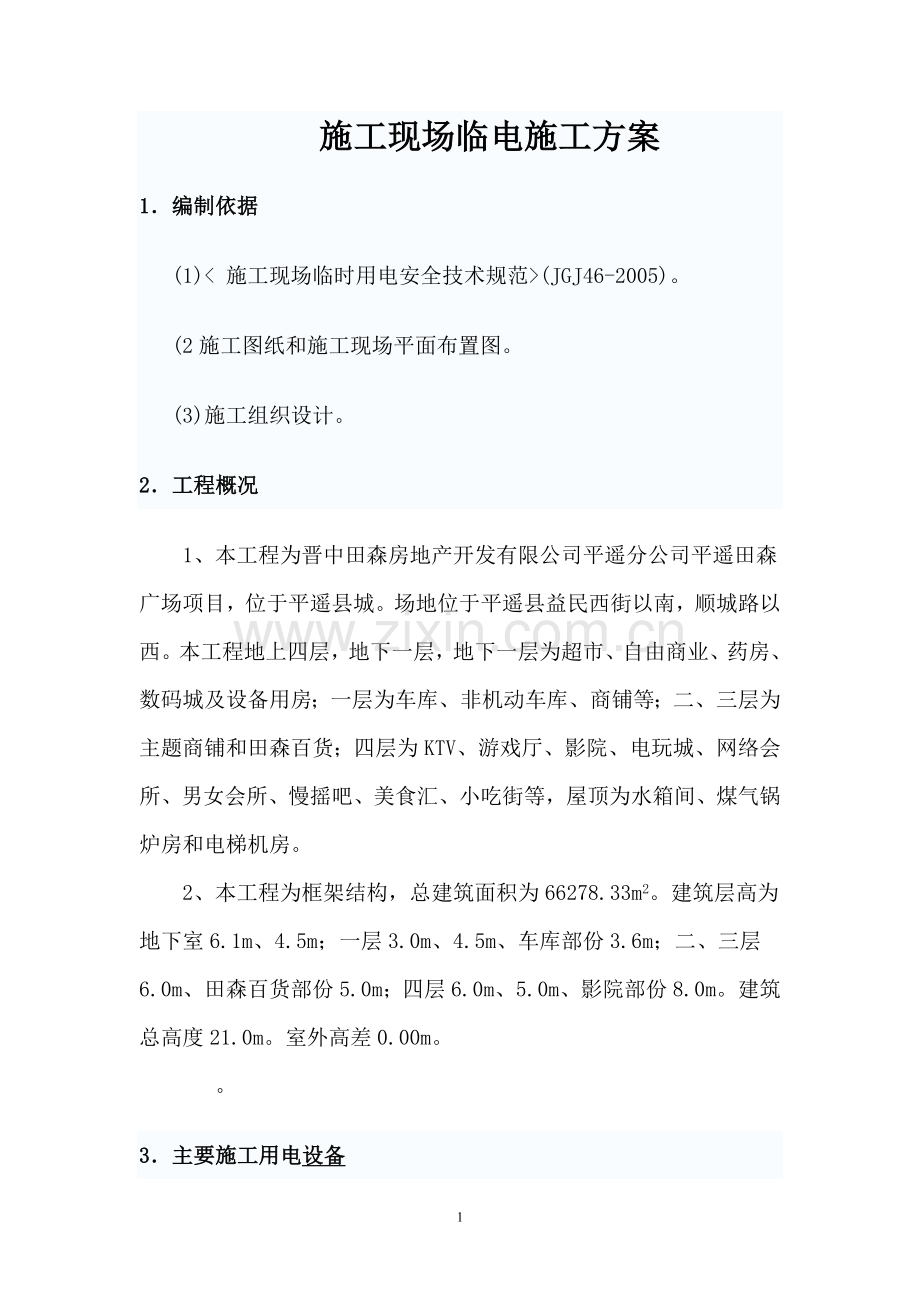

施工现场临电施工方案1编制依据(1)(JGJ46-2005)。(2施工图纸和施工现场平面布置图。(3)施工组织设计。2工程概况1、本工程为晋中田森房地产开发有限公司平遥分公司平遥田森广场项目，位于平遥县城。场地位于平遥县益民西街以南，顺城路以西。本工程地上四层，地下一层，地下一层为超市、自由商业、药房、数码城及设备用房；一层为车库、非机动车库、商铺等；二、三层为主题商铺和田森百货；四层为KTV、游戏厅、影院、电玩城、网络会所、男女会所、慢摇吧、美食汇、小吃街等，屋顶为水箱间、煤气锅炉房和电梯机房。2、本工程为框架结构，总建筑面积为66278.33m2。建筑层高为地下室6.1m、4.5m；一层3.0m、4.5m、车库部份3.6m；二、三层6.0m、田森百货部份5.0m；四层6.0m、5.0m、影院部份8.0m。建筑总高度21.0m。室外高差0.00m。3主要施工用电设备平遥田森广场项目用电设备表：序号名称规格单位数量相数电容量(KW)电容量合计1切断机6-40mm台437282弯曲机6-40mm台635.5333插入式振动棒ZX50 根 5 3 1.264镝灯 盏 14 2 2.532.55 电焊机 BX1-50 台 52 25125 6 圆盘机 450 台 4 3 5 207 碘钨灯 盏 15 1 1 15 8 塔吊QTZ63台 53 47235总计 469.54防雷接地的设计由于现场塔吊高出楼的主体结构，在雨季时会有落雷的可能，所以塔吊要做接地极，以防止雷电的打击，接地体的做法按规范做，接地电阻不大于4欧姆。5供电容量计算和电缆选择根据施工现场使用的机械动力和其他电气机具及照明用电量，根据施工进度计划中施工高峰段同时用电的机械设备的最高数量，采用需用系数法分组进行计算，得出用电设备总容量，式中KX为需用系数，cos为功率因数，JC为暂载率，tg为功率因数正切值。功率计算：（按照主要施工用电部位）1.电焊机5台Se=21kVA,JC=65%,KX=0.45,cos=0.45,tg=1.98Pe1=Se5cos=2150.45=47.25KwPj1=KXPe2=0.4547.25=21.26KwQj1=tgPj2=1.9821.26=42.09kVar2.小型电气设备容量为：切断机4台：43=12kW 弯曲机6台：63=18kW 插入式振动棒5台：51.2=6kW 套丝机机4台：43=12kW Pe2=12+18+6+12=48kW取：KX=0.7，cos=0.65，tg=1.17Pj2=KXPe3=0.748=33.6kWQj2=tgPj3=1.1733.6=39.31kvr3.木工机械圆盘锯4台：43=12kW 取：KX=0.7，cos=0.65，tg=0.88Pj3=KXPe4=0.712=8.4kWQj3=tgPj3=0.888.4=7.39kvr4. 镝灯、碘钨灯镝灯14盏、碘钨灯15盏，取KX=cos=1，tg=0Pj4=KX（2.514+115）=50kW5.塔吊塔吊5台：547=235Kw取：KX=0.3，cos=0.7，tg=1.02Pj5=KXPe5=0.3235=164.5kWQj5=tgPj5=1.02164.5=239.7kVar6.高峰用电负荷由以上5组数据计算得出现场高峰用电负荷为：取Kp=Kq=0.9Pj总=0.9（21.26+33.6+8.4+50+164.5）=249.98kWQj总=0.9(42.09+39.31+7.39+239.7)=295.64kvrS视在功率=295.64KVA供电局提供一台630KVA变压器，一级电箱电缆采用1852YJV电缆穿塑料护管明敷，可满足施工需要。塔吊采用502YJV电缆穿管明敷。6现场临时用电设备选择（1）配电箱的设计我项目所使用的配电箱完全按照施工现场临时用电安全技术规范配制，每台配电箱由DZ型断路器做总控，下设刀闸开关做短路保护，然后设漏电保护器，各设工作零和保护零线端，完全达到三相五线制要求，每台固定配电箱都有独立的重复接地线与箱内保护零线。重复接地电阻值都不得大于10欧姆。要求所有配电箱周围不得堆放各种物体，各箱进线排列整齐，电源线和引出线都注明每条线路的名称和走向。（2）线路设计电缆线由总配电柜引至B栋北侧变压器侧设置一级配电柜，二级配电箱各施工楼座、塔吊及钢筋、木材加工场、生活区分别设置。施工现场各配电箱负荷分布均衡。塔吊从配电室引出独立电源，不受现场各配电箱控制。其他机具分别设置三级配电箱。各配电线路均由配电室引出后直埋入地下，根据负荷计算选择相应的电缆。所以埋设电缆的地段上均应设明显的电缆走向标志。（3）防雷及接地本施工现场采用TN-S接零保护系统。塔吊、脚手架及金属设备防雷和接地装置，接地电阻不大于10欧姆。塔吊接地预埋在塔吊基础内，且不大于4欧姆，接地体采用SC50镀锌钢管，接地体连接采用404扁钢。移动式手持电动工具的保护零线，其截面不小于相线且不小于2.5mm2的软芯铜线。接地电阻经严格的测试，合格后方可投入使用。值班电工按照规程要求定期摇测接地线。7临时用电防火措施及要求合理配置、整定、更换各种电气保护装置，以便对电路和设备的过载、短路故障进行可靠的保护。配电室内及各分配电箱周围5m以内，不得堆放易燃、易爆、强腐蚀性物质和其他杂物，必须保证道路畅通。对长期运行的电气设备的供电线路，每班必须检查一次，特别注意线路的接头处，有无松动、接触不良、发热现象等。防止短路及过热而引起的火灾事故的发生。各配电箱内禁止任何人存放杂物，下班或离开工作岗位时，必须拉闸断电，锁好闸箱门后方可离开工作岗位。建立健全电气防火检查制度，发现问题，及时整改。8安全用电措施及要求为保证正确可靠的接地与接零保护，所有接地，接零处必须保证可靠的电气连接，PE线采用绿黄双色线，严格与相线、工作零线相区别，杜绝混用。灯的使用不但要有良好的接地保护，同时要注意产生的高电压，严禁带电移位、调整角度及方向。外用升降机械上、下限位置，应设置限位开关。漏电开关动作电流不应大于30mA，动作时间不大于0.1s。现场砂轮机、电锯等不允许倒转的电气设备，不允许装设倒顺开关。尽量将单相用电设备均衡的接入电路，以避免变压器中性点漂移。施工现场的其他安全用电必须符合施工现场临时用电安全技术规范的要求。值班电工必须熟练掌握现场临时用电安全技术规范，定期对现场安全情况进行检查评估，发现问题及时处理，把隐患消灭在萌芽状态之中。总配电箱、分配电箱内除总控制开关外，均采用漏电保护器，民工生活区采用36V低压各房间照明灯具全部采用白炽灯，其高度不得低于2.4m，禁止私自安装插座及私自接灯。食堂炊事机械都有专用的配电箱，并装有漏电保护器及熔断器保护，外壳都有可靠的接地保护措施。建立健全安全教育制度，禁止无证上岗或随意串岗。9、现场临时用电的外电防护外电线路主要指不为施工现场专用的原来已经存在的高压或低压配电线路。由于外电线路位置已经固定，无法改变，所以施工过程中必须与外电线路保持一定的安全距离，当因受现场作业条件限制达不到安全距离时，必须搭设绝缘防护隔离屏障或遮拦，防止发生因碰触造成的触电事故。防护屏障上悬挂警告标示牌，防护材料采用有可靠机械强度的绝缘材料，保证在施工作业过程中不会被破坏，并能有效地与外电线路实现电气安全隔离，保证用电安全。10、配电线路规范规定施工现场临时用电工程必须采用TN-S系统，设置专用的保护零线，三级配电、两级及其以上保护，确保“一机一闸一箱一漏”。现场临时用电工程的配电线路自配电室或总配电箱开始敷设，依据各级配电装置的相对位置，一般采用放射-树干式配线型式为宜，线路敷设方式一般采取架空或埋地。电缆线路埋设深度不小于50厘米，上下铺50的细纱，埋地电缆引出地面2 m至地下0.2 m处加保护套管；电缆接头加强防水性；架空线路的电杆采用混凝土杆或木杆；档距不超过规定，电杆的终端杆，转角杆加装平衡拉线，电杆上不能缺少绝缘子，横担上线路排列有规律等。确保线路的安全。施工现场用电必须采用TN-S系统，设置专用的保护零线，工作零线与保护零线必须严格分开。如果发生工作零线与保护零线错接，将导致设备外壳带电的危险，危及操作人员的人身安全。根据多年来对施工现场安全检查的情况发现接零保护由于得不到施工单位全面清晰的认识和重视，而导致施工现场临时用电存在安全隐患，主要问题是：部分工地接零保护不规范，现场人员认识模糊，保护零线没有自始至终引到开关箱及用电设备不带电的外露部分；保护零线没有重复接地或重复接地不符合要求；接地电阻没有进行摇表测试；保护零线选用的材料和截面不符合要求；未采用绿/黄双色线加以标识区别。因此，现场保护8 T0 d) h% W/ e9零线必须严格按照规范的要求设置，以降低用电的危险性，工地的保护零线应当与工作零线真正分离，保护零线绝对不允许中间断开，严禁穿过漏电保护器或通过任何闸刀、熔断器等开关电器，并且在保护零线的末端及中间应多处做重复接地，保证每处重复接地电阻值10，保护零线的截面应不小于工作零线的截面，并使用绿/黄双色线，与电器设备连接的保护零线应采用截面不小于相线一半的绝缘多股铜线。11 、 配电箱、开关箱施工现场的配电箱是电源与用电设备之间的中枢环节，而开关箱是配电系统的末端，是用电设备的直接控制装置。配电箱应作分级设置，即在总配电箱下设分配电箱，分配电箱以下设开关箱，开关箱以下就是用电设备，形成三级配电，并做到“一机一闸一漏一箱”。配电箱、开关箱的选择、设置和使用是否符合规范的要求，临时用电采用三级配电，配电箱、开关箱采用的材料材质符合规范要求，箱体设置位置严格按现场临电施工平面布置，总配电箱、分配电箱、开关箱要使用铁制，有门，能锁，防雨，防尘，铁皮厚度不小于1.5的标准铁壳电箱，要安装在干燥、通风，并有足够二人同时工作的空间或通道；电箱前面不得堆放任何妨碍操作、维修的物品，并做好电箱的分路标记；箱内设备能够紧固地、规范地安装在金属或非木质的绝缘板上；箱体金属安装板和箱门之间用保护零线作电气联接；电箱的进出线应从箱底进出，进出线必须加护套分路成束进出；箱体安装要端正、牢固，箱底与地面垂直距离为1.5-1.8m；移动配电箱应设在紧固的支座上，箱底距地面的垂直距离应在0.6-1.5m范围之内，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。“三级配电两级保护”中的“两级保护”主要是指采用漏电保护措施，除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱或总配电箱中再加装一级漏电保护器，总体形成两级及其以上的保护，漏电保护器是安全用电的主要防护措施之一，因此正确的选用漏电保护器及其安装的准确性是安全用电的一个重要环节。通常我们应该选用由漏电保护器与空气开关组装在一起的具有过载保护功能、短路保护功能、漏电保护功能的漏电保护器。一般来说，额定漏电动作时间越短越好，宜采用高灵敏度，快速型装置。开关箱内的漏电保护器其额定漏电动作电流不应超过30mA，额定漏电动作时间不超过0.1s。对于多级保护，额定漏电动作电流和动作时间应按先后顺序合理选配，即从电源至末级负荷的漏电保护器的额定漏电动作电流和动作时间应逐级减少减短，但额定漏电动作电流和漏电动作时间的乘积不应超过30mA. s；使用于潮湿和有腐蚀介质的场所的漏电保护器应采用防溅型产品，其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s；漏电保护器一般要求安装在熔断器（闸刀开关）的负荷侧，这样才能保护漏电保护器自身短路引起的故障；漏电保护器不得作为频繁起动的电源开关使用；在使用过程中应经常注意检查漏电保护器是否失灵，即在合闸通电的情况下按动试验按钮，如不动作，应将漏电保护器退出运行而更换新的漏电保护器。12、现场照明现场照明装置应与动力线路分开，自设独立的线路系统，其电源电压为220。这样，一但动力电源出现故障或有人触电而造成停电时，不会影响照明回路，在有照明的情况下，有利于排除故障，避免或减少触电事故的发生。规范还规定在特殊情况下应使用安全电压。照明灯具的金属外壳必须做保护接零，单相回路的照明开关箱内必须装设漏电保护器。线路高度小于2.4 米，采用36以下的安全电压；照明线路及灯具不能随意搭设；照明线路采用专用回路，电线不能采用软线，因此，应该重视现场照明系统的管理，使用安全电压，装设漏电保护器，照明线路和动力线路严格分设，做好保护接零，降低触电的可能性，加强用电安全管理，确保生活用电的安全。13、用电管理施工用电维护管理不善是电气安全隐患的另一重要因素。现场电工属特种作业人员，需要经过严格培训，持证上岗，施工现场所有用电设备的设置、安装、使用、维修、检查和拆除都必须由持证电工进行。施工现场临时用电设施投入使用前应进行验收，使用中应进行定期检查、维护。因此，应该加强现场的用电管理，加强检查维修，配备合格的专职电气作业人员，严格实行持证上岗；健全相应的技术档案，制定有关施工用电的安全技术交底、安全检测、定期检修、检查等安全用电制度，并认真做好记录，防范于未然，从而促进了施工现场的用电管理。 江苏省如皋建筑安装工程有限公司山西第二分公司下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 18
