ESD物品材料PPT课件.ppt

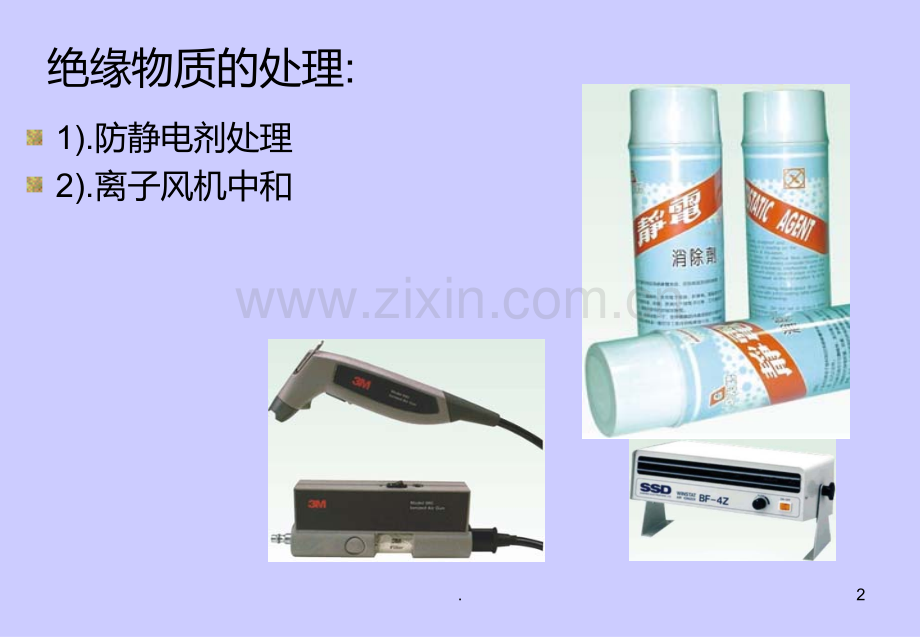

ESD物品材料:1).测量所有的材料,尽可能使用防静电材料2).非防静电材料距敏感器件至少30CM3).文件入防静电文件袋.4).与生产无关的用品清理出EPA1.绝缘物质的处理:1).防静电剂处理2).离子风机中和2.人体静电泄放途径:1).人体接地:站立状态通过防静电鞋,脚跟带经防静电地板接入接地系统 坐姿通过手受腕带,经共同接地点接入接地系统2).屏蔽 防静电服,防静电帽,手套.手指套3.静电防护系统规划图4.静电基本物理参数:1).电压(静电压,摩擦电压):伏特(V)2).电流:安培(A)3).电量:库伦(C)4).表面电阻率/体积电阻率 欧姆/(/)5).表面电阻/体积电阻:欧姆()6).静电泄放时间:秒(S)7).电容:法拉(F)几个重要公式:V=Q/C,C=A X/d 几个重要数值 人体安全电流:0.5mA 工作区的限流安全电阻:1M 人体的电阻:15K,常取1500 人体电容:50250pF,常取100pF.5.静电放电模式:1).人体模型(HBM)2).机器模型(MM)3).带电器件放电模型(CDM)6.1.5.1.静电泄放时间曲线R1011106R1011R106V(t)=Voexp(-t/RC)t=0 V(0)=Vo t=V()=07.ESD地面构造:1).铜网接地基础2).永久性防静电材料,8.静电电荷源 测得的电压(V)(V)10%20%RH 65%90%RH see 5000V 走过地毯 35000 1500 hear 在聚烯烃类塑料地面行走12000 250 4500V工作台旁操作的工人 6000 100翻动聚乙烯膜封皮的说明书 7000 600 touch从工作台拾起普通聚乙烯袋 20000 1200 3000V 垫有聚氨酯泡沫的工作椅 18000 1500 component damage 100V 人们对静电的感知从上面的数据可以看出:静电压的大小与材料和环境的温湿度有关.9.防静电包装:1).内包装:与静电敏感器件直接接触;2).邻近包装:与静电敏感器件不直接接触;3).外包装:10.ESD警示符号规定公共接地点标识ESD防护标识具有ESD防护功能标识静电防护等级标静电产品包装(卡通等)提示标静电设备(ESD推车/椅子/周转箱等)提示标卸载防静电工衣提示标标静电安全操作区域标静电防护设备认证标静电防护失效标11.ISO9002:1994 runningESD S 20.20 to be ESD S 20.20 to be certifiedcertifiedOHSAS 18001 certified 6-sigma TS 16949 certifiedLead Free Process introduceISO 9001:2000ISO 14001 certifiedTL 9000TL 9000ISO13485ISO1348520022005200420032006捷普电子(广州)有限公司-系统认证历程12.ESD防护个人装备要求防静电鞋/衣防静电手套防静电坐椅防静电手腕带13.ESD 静电工衣、工帽着装标准与NG 对照图标准不接受不接受14.ESD 静电工鞋着装标准与NG 对照图标准着装NG着装脏污不接受脏污可接受15.
