店铺(商铺)视频监控方案

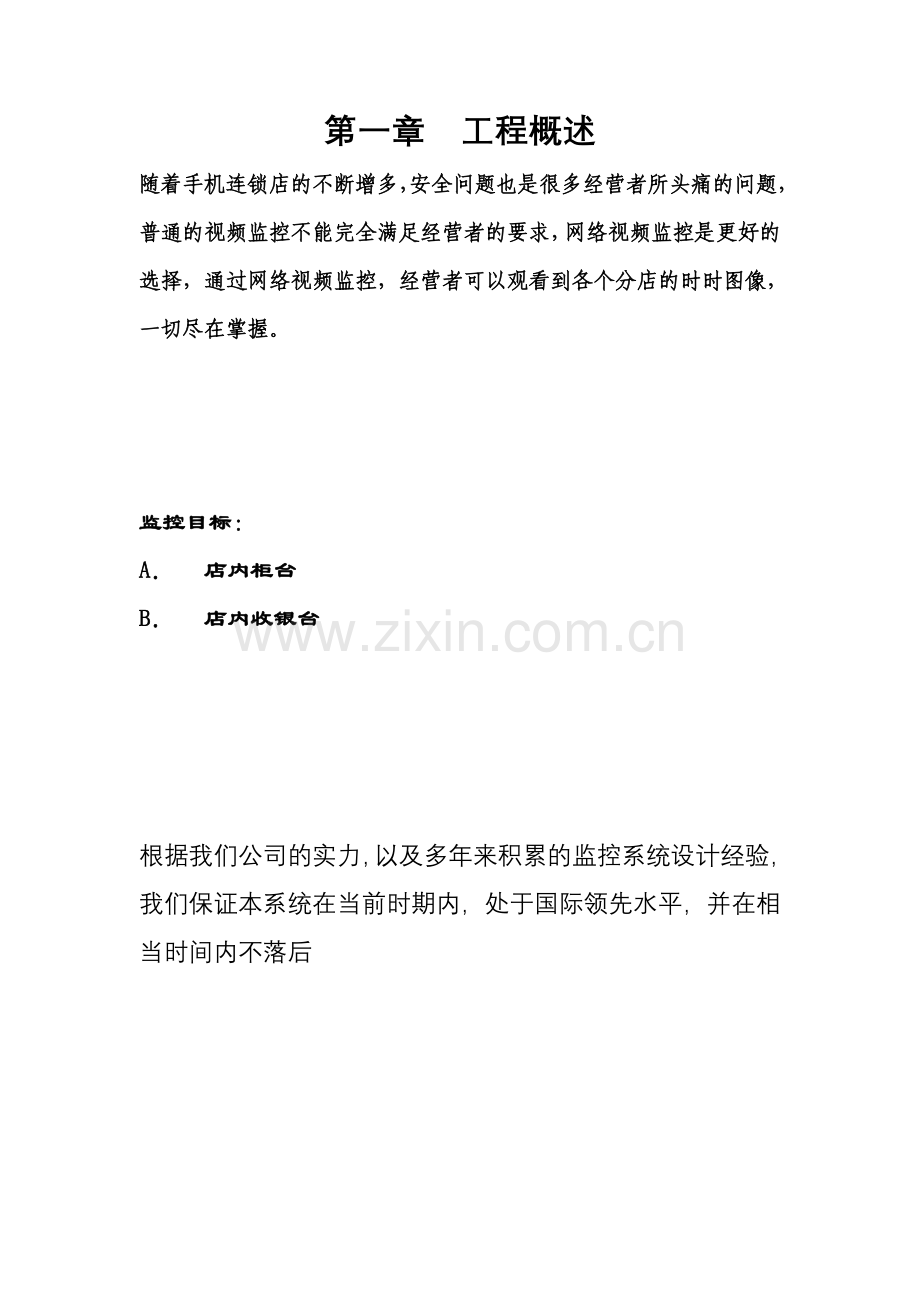

第一章 工程概述
随着手机连锁店的不断增多，安全问题也是很多经营者所头痛的问题，普通的视频监控不能完全满足经营者的要求，网络视频监控是更好的选择，通过网络视频监控，经营者可以观看到各个分店的时时图像，一切尽在掌握。

监控目标：
A． 店内柜台
B． 店内收银台

根据我们公司的实力，以及多年来积累的监控系统设计经验，我们保证本系统在当前时期内，处于国际领先水平，并在相当时间内不落后

第二章 系统设计依据

1、GA/T75-94 《安全防范工程程序与要求》
2、JGJ/T16-92 《民用建筑电器设计规范》
3、GB/T74-94 《安全防范系统通用图形符号》
4、GA/T70-94 《安全防范工程费用概预算编制方法》
5、GB50198-94 《民用闭路监视闭路系统工程技术规范》
6、GA/T 367-2001 《视频安防监控系统技术要求》
7、GA308-2001 《安全防范系统验收规则》
8、GB50348-2004 《安全防范工程技术规范》
9、其它 用户对系统的要求

第三章 系统功能综述
第一部分：系统组成说明
本系统从功能结构的角度看，可以分成前端部分，传输部分和终端部分。其中，前端部分由红外彩色半球型广角摄像机、室内球型云台摄像机组成；传输部分由四路网络视频服务器构成；而终端部分则由监控客户端软件及显示设备组成。
如下图所示：

第二部分：前端设计
本系统前端主要设备采用创视通(AUSEK)安防产品系列：红外夜视广角半球型摄像机、室内球型云台摄像机。
被监视群体的抵触情绪往往也是我们需要考虑的重。如果用一个庞大的监控探头对着员工或者顾客，肯定谁都不会感觉到在这样的环境中工作和购物是件愉快的事情，可是从安全防范的角度上讲，我们又极其需要一套全方位的，没有任何监控盲区的安全防范监控系统来为我们的保安工作提供技术保障，这很显然在员工的反感与安防技术的要求是矛盾的。
凭借本公司多年的行业施工经验，我们在这种客观矛盾中找到了一个平衡点，那就是采用“伪装”型摄像机，金奥（JA）红外彩色半球型摄像机就是这么一款。它独有的流线型黑色外壳，加上小巧的镜头设计，配以高效的红外灯，在白天，员工不会轻易发觉它是一台不停工作着的摄像机，并且，即使在夜间，它亦能凭借红外线灯，达到如白天般正常的监控。即使在伸手不见五指的夜晚，它亦能“明察秋毫”。
具体点位如下图：

第三部分： 传输系统设计
为了更好的保护手机店的整体美观性，在传输主干上我们将采取网络传输的方式，这样就充分利用了现有的环境条件，充分降低了布线对环境美观的影响。
　　技术实现的角度是这样的，通过对前端摄像机信号的采集，就近接入视频服务器，视频服务器的体积相当小，安装方便，然后通过事先预置好的网络信息点，将视频服务器接入公司的办公局域网。这样一来，处于公司局域网任何一台机器，只需要合法的ID信息，便可对视频服务器进行视频的接收、控制、录像了。
第四部分： 终端系统设计

　　终端部分，将由客户自选分配出一台监控专用客户机来，在上面将会安装一台本公司自主研发的专业监控软件，用以实时接收来自网络的视频信号以及报警信号，并可以对前端进行实时的方向控制，以及录像的回放操作，等等功能。

第四章 系统设备性能及指标
第一部分 前端设备
1、创视通（AUSEK）红外彩色半球一体机

图像传感器： 1/3" SONY CCD
有效像素：  PAL：752（水平）×582（垂直）
信号系统：  PAL制式
水平清晰度： 480电视线
内置镜头：  6、9、12毫米可选
同步系统：  内同步
信噪比：     52db
最低照度：   0 Lux
快门速度：   1/50－1/100,00（秒）
白平衡：     自动跟踪白平衡
红外距离：  30～50m
角度：          80°
红外灯波长： 45 unit 840nM
使用寿命：  20000小时
视频输出：   1.0Vp-p75Ω（BNC）
电源配置/功率消耗： DC 12V/ 1000mA
产品尺寸：  110mm×180mm×210mm
2．创视通（AUSEK）球型云台摄像机

室内埋入式安装环境设计,隐蔽美观
上罩采用金属材料
球罩采用进口亚克力光学材料,透光率高,不失真
罩面颜色：咖啡色、深咖啡色、透明
水平转动范围：0°～355°
水平转速 15°/s
垂直转角 0°～-90°
垂直转速 10°/s
摄像机镜头尺寸 310mm 230mm 180mm
输入电压 AC24V
功耗 20VA
使用环境 室内
环境温度 0℃～50℃
通讯方式 多协议,RS485
云台内一体化摄像机

1/4″Sony super HAD CCD 自动聚焦一体化摄像机

智能数字映像处理电路，图像更清晰，色彩更艳丽

22倍光学放大，无数码放大

可通过电压信号控制镜头的变焦、聚焦

内同步/线路同步自动选择

背光补偿功能

第二部分 传输设备
1、AUSEK系列网络视频服务器

·D1高清晰实时视频网络服务器，向下兼容HalfD1、CIF、QCIF格式
·采用最新H.264视频编码技术、MP3音频编码技术
·支持PAL/NTSC复合视频
·内嵌Web Server, Web页面实现远程监看、控制、设置
·设备具备安全远程升级功能
·支持1个IDE接口，可挂接2个IDE接口的硬盘，支持不同类型的40-200G的硬盘，未分区格式化的硬盘可直接安装，主机端自动识别硬盘容量以及分区情况，用户可根据实际情况划分分区大小，系统自动完成对硬盘的分区格式化操作
·循环录像功能
·支持硬盘、USB存储器备份录像文件功能
·支持动态IP地址，支持局域网、Internet（ADSL、有线通）
·双向语音对讲实时传输
·网络自适应技术，根据网络带宽自动调整视频帧率
·视频码率16Kbps-4Mbps连续可调，帧率1-30 (1-25)连续可调
·视频遮挡、移动侦测、探头等报警功能(可设区域和灵敏度)
·RS-422/485串口，支持透明串口传输、支持云台控制、高速球机或摄像机等外置设备
·录像数据可在PC上通过专用的客户端软件或IE方便地进行回放.
·方便块捷的录像检索以及回放方式，可通过录像类型或起始时间搜索并回放用户欲查找的文件
·支持多用户同时访问，多级用户密码权限管理
·录像文件直接由Microsoft Media Player播放
·异常自动恢复功能，网络中断后可自动连接

Specification:
项目

性能指标

视频
视频输入
单路，Vp-p=1V - 75Ω
两路，Vp-p=1V - 75Ω
四路，Vp-p=1V - 75Ω

连接口
BNC阴性
图像标准
NTSC / PAL
音频
采样率
32KHz，44.1KHz，48KHz， MP3压缩方式
输出码率
8Kbps—128Kbps
音频输入
1路
2路
4路
双向语音对讲
拾音器、麦克风输入（Vp-p=100mV），输出立体声接口
信噪比
≥80dB
失真加噪音比
≤-30dB
数字

处理
压缩方式
H.264限码流
分辨率
D1、Half D1、CIF
Half D1、CIF
CIF
传输帧率
每路视频，帧率（1-30）/（1-25）连续可调，根据带宽自动调节
输出码率
16Kbps 至 4Mbps连续可调
16Kbps至1152Kbps连续可调
报警
4路输入，4路输出
视频遮挡、移动侦测(可设区域和灵敏度)，报警预录功能60秒，延迟录像120秒
网络

通讯
内嵌Web Server
全面支持IE监视、控制、设置、升级
网络传输协议
传送协议：TCP/IP 、UDP、MULTICAST
支持网络类型
PSTN、ISDN、ADSL、局域网、广域网；支持二级域名，轻松实现动态IP地址
其他物理接口
10/100M以太网接口；远程云台控制的RS485接口；报警输入/输出
其他
物理外壳
优质铝合金
机器尺寸
180mm×150mm×44。5mm
工作温度
-10°C - 55°C
工作湿度
≤80%RH
电源电压
外置电源、12V输入
功耗
≤7W
≤7W
≤9W
注： PAL制：D1：704×576 Half D1：704×288 CIF：352×288
NTSC制：D1：704×480 Half D1：704×240 CIF：352×240

2、TP-LINK路由器
路由器类型
宽带路由器
 网络标准
IEEE 802.3、IEEE 802.3u、IEEE 802.3x
 网络协议
TCP/IP、DHCP、ICMP、NAT、PPPoE、SNTP
 固定的广域网接口
1个10/100M自适应RJ45端口（Auto MDI/MDIX）
 固定的局域网接口
4个10/100M自适应RJ45端口（Auto MDI/MDIX）
 接口介质
10Base-T：3类或3类以上UTP；100Base-TX：5类UTP
 LED指示
LAN/WAN口:Link/Act（连接/工作）、100Mbps（速度）；M1/M2（系统状态指示灯）
 是否内置防火墙
内建防火墙，支持域名过滤和MAC地址过滤
 可配置路由算法
支持静态路由
 适用环境
工作温度：0ºC 到 40ºC；存储温度：-40ºC 到 70ºC；工作湿度：10% 到 90% RH不凝结；存储湿度：5% 到 90% RH不凝结
 电源
外置电源适配器输出：9V~50Hz 0.8A
 尺寸
186mm x 146mm x 44mm
 其他性能
符合IEEE 802.3、IEEE 802.3u标准；
支持TCP/IP、PPPoE、DHCP、ICMP、NAT、SNTP协议；
提供1个10/100M自适应以太网（WAN）接口，可接xDSL/以太网/Cable；
提供4个10/100M自适应以太网（LAN）接口，与内部局域网连接；
支持端口自动翻转（Auto MDI/MDIX）；
内建DHCP服务器，同时可进行静态地址分配；
内建防火墙，支持域名过滤和MAC地址过滤；
支持静态路由；
支持VPN Pass-through；
支持虚拟服务器、DMZ主机；
支持通用即插即用（UPnP），符合UPnP标准的数据可顺利通过；
可以有针对地开放指定计算机的上网权限；
具有按需连接、自动断线功能；
支持MAC地址修改与克隆；
提供系统安全日志和流量统计功能；
支持远程和Web管理，全中文配置界面，配备简易安装向导（Wizard）；
提供手动复位按钮；
支持TFTP在线软件升级；
外置电源适配器，结构美观大方
 特点
TL-R410多功能宽带路由器是专为满足中小型企业办公和家庭上网需要而设计的，性能优越、配置简单。提供多方面的管理功能，可对系统、DHCP服务器、虚拟服务器、DMZ主机、防火墙、上网权限管理、静态路由表、UPnP等进行管理，同时提供全中文配置界面，用户界面友好，配置简单易用，是您上网时的首选产品。

第三部分 终端部分

主要功能：
●局域网内可自动搜寻网络中的网络视频服务器，
 单播协议下可通过路由跨网段访问视频服务器 ；
●可同时监视（监听）网络中不同主机或同一主机的16路图像（音频）；
●自动适应NTSC和PAL制式的视频流
●可在本地录制远程实时图像，，达到真正“副监控”的效果；
●可远程接收网络视频服务器的各种报警信息，
●接收报警信息后发出报警声音信号，并将画面切换至报警通道；
●支持一、四、六、九、十六画面显示,支持自动切换功能；
●可远程动态修改视频的亮度、色度、对比度；
●可远程修改网络视频服务器的各项参数；
●可远程控制网络视频服务器的云台以及球型摄像机；
●可回放本地存储的录像文件，支持四路同时回放；
●可通过网口、串口升级远程网络视频服务器；
●通过快捷键抓拍图像，实时有效；
●通过管理员、操作员设置限定使用的权限级别，安全可靠；
●中英文界面切换，方便快捷；
● 支持YH7000系列解码卡，轻松还原网络视频图像，组建监控中心电视墙。

设备报价：
设备名称
单位
单价（人民币）
数量
总价
四路网络视频服务器
台

一体化摄像机
台

球型云台
台

红外半球型摄像机
台

TP-Link R410宽带路由器
台

视频线
米

电源线
米

其他配件
点
