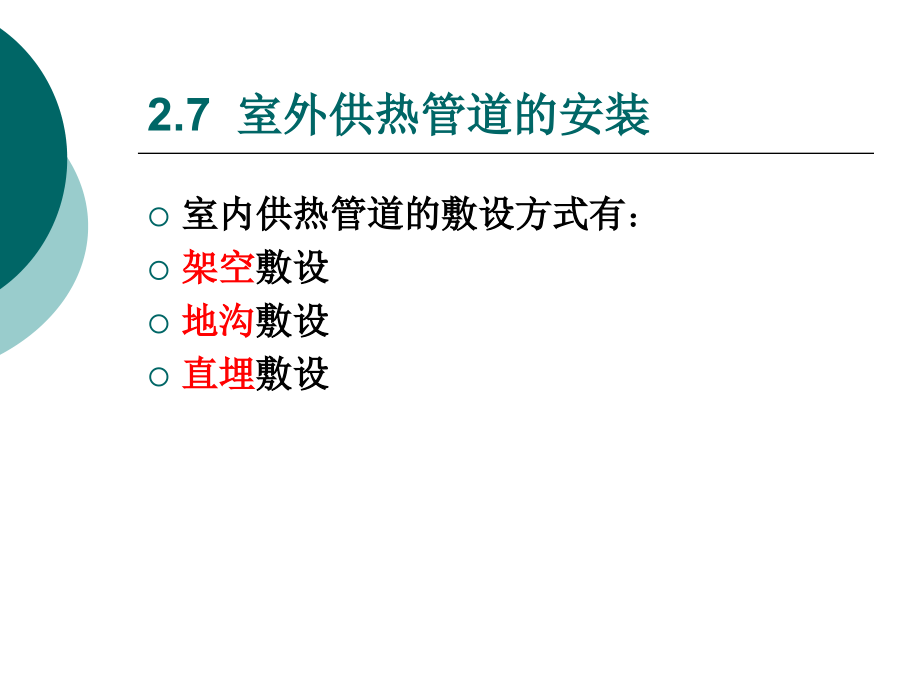

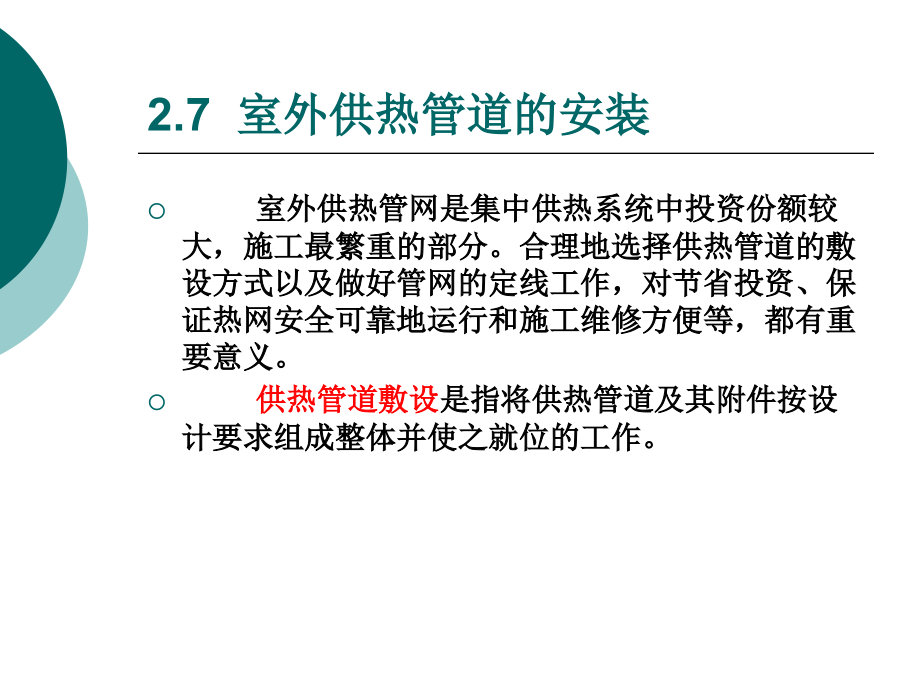

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,2.7,室外供热管道的安装,室外供热管网是集中供热系统中投资份额较大，施工最繁重的部分。合理地选择供热管道的敷设方式以及做好管网的定线工作，对节省投资、保证热网安全可靠地运行和施工维修方便等，都有重要意义。,供热管道敷设,是指将供热管道及其附件按设计要求组成整体并使之就位的工作。,2.7,室外供热管道的安装,室内供热管道的敷设方式有,：,架空,敷设,地沟,敷设,直埋,敷设,2.7,室外供热管道的安装,（,1,）架空敷设（地上敷设）,将供热管道敷设于地面上的独立支架或带纵梁的桁架以及建筑物的墙壁上的方式就是架空敷设。,适用于地下水位较高，地下土质差，年降雨量大，或地下管线较多以及采用地下敷设而需大量开挖土石方的地区。,2.7,室外供热管道的安装,1,）低支架,管道保温结构底部距地面的净高不小于,0.3m,，以防雨雪的侵蚀。低支架一般采用毛石砌筑或混凝土浇筑。,这种敷设方式建设投资较少，维护管理容易，但适用范围较小，在不妨碍交通，不影响厂区、街区扩建的地段可采用低支架敷设。低支架敷设大多沿工厂围墙或平行公路、铁路布置。,2.7,室外供热管道的安装,2,）中支架,中支架敷设的管道保温结构底部距地面的净高为,2.54.0m,，在人行频繁，需要通行车辆的地方采用。中支架一般采用钢筋混凝土浇筑或钢结构。,3,）高支架,高支架敷设的管道保温结构底部距地面的净高为,4.56.0m,，在管道跨越公路或铁路时采用。高支架通常采用钢结构或钢筋混凝土浇筑。,2.7,室外供热管道的安装,2.7,室外供热管道的安装,架空敷设的管道不受地下水的侵蚀，使用寿命长，管道坡度易于保证，所需的放水、排气设备少，可充分使用工作可靠、构造简单的方形补偿器，且土方量小，维护管理方便，但占地面积达，管道热损失小，不够美观。,2.7,室外供热管道的安装,（,2,）地沟敷设,地下敷设不影响市容和交通，因而地下敷设是城镇集中供热管道广泛采用的敷设方式。地沟敷设和直埋敷设都属于地下敷设,。,地沟是地下敷设管道的围护构筑物。地沟的作用是承受土压力和地面荷载并防止水的侵入。,地沟敷设是将管道敷设于地面下的由混凝土或砖石砌筑而成的地沟内。,2.7,室外供热管道的安装,2.7,室外供热管道的安装,根据地沟内人行通道的设置情况，分为,通行,地沟、,半通行,地沟和,不通行,地沟。,1,）通行地沟,通行地沟是工作人员可以在地沟内直立通行的地沟。通行地沟内，可采用单侧布管或双侧布管两种方式。通行地沟的净高不小于,1.8m,，净通行宽度不小于,0.7m,，并应允许地沟内最大直径的管道通过通道。,2.7,室外供热管道的安装,通行地沟应设有,自然通,风或机械通风,设施，以保证,检修时地沟内温度不超过,40,摄氏度。另外，运行时地沟,内温度也不宜超过,50,摄氏度，,管道应有良好的,保温,措施。地,沟内应装有,照明,设施，照明电,压不得高于,36v,。,2.7,室外供热管道的安装,2,）半通行地沟,半通行地沟净高为,1.2m1.6m,，净通行宽度为,0.60.8m,。操作人员可以在半通行地沟内检查管道和进行小型修理工作，但更换管道等大修工作仍需挖开地面进行。当无条件采用通行地沟时，可用半通行地沟代替，以利于管道维修和判断故障地点，缩小大修时的开挖范围。,2.7,室外供热管道的安装,2.7,室外供热管道的安装,3,）不通行地沟,不通行地沟的横截面较,小，只需保证管道施工安装,的必要尺寸。不通行地沟的,造价较低，占地较小，是城,镇供热管道经常采用的地沟,敷设型式。其,缺点,就是管道,检修时必须挖开地面。,2.7,室外供热管道的安装,供热管道地沟内积水时，极易破坏保温结构，增大散热损失，腐蚀管道，缩短使用寿命。管道地沟底应敷设在最高地下水位以上，地沟内壁表面应用防水砂浆抹面，地沟盖板之间、盖板与沟壁之间应采用水泥砂浆或沥青封缝，尽管地沟是防水的，但含在土中的自然水分会通过盖板或沟壁渗入沟内，蒸发后使沟内空气饱和，当湿空气在地沟内壁面上冷凝时，就会产生凝结水并沿壁面下流到沟底。,2.7,室外供热管道的安装,因此,地沟应有纵向坡度,，以使沟内的水流入检查室内的集水坑里，坡度和坡向通常与管道的坡度和坡向一致。（坡度不小于,0.002,）,如果地下水位高于沟底，则必须采取防水或局部降低地下水位的措施，为减小外部荷载对地沟盖板的冲击，使盖板受力均匀，盖板上的覆土厚度不得小于,0.3m,。,2.7,室外供热管道的安装,（,3,）直埋敷设,直埋敷设是将管道直接埋地的一种敷设方式，在室外管道工程中常用。由于供热管道直接买地，保温绝热材料应具有导热系数小，吸水率低，电阻率高，机械强度高等性能。,2.7,室外供热管道的安装,在热水供热管网中，直埋敷设最多采用的方式是,供热管道,、,保温层,和,保护外壳,三者紧密粘结在一起，形成整体的预制保温管结构型式。,1,是钢管,2,是保温层,3,是保护外壳,2.7,室外供热管道的安装,整体式预制保温管直埋敷设与地沟敷设相比有如下,特点,：,a.,不需要砌筑地沟、土方量及土建工程量小，管道预制，现场安装工作量减少，施工进度快，可节省供热管网的投资费用。,b.,占地小，易于其他地下管道的设施相协调。,c.,整体式预制保温管严密性好，水难以从保温材料与钢管之间渗入，管道不易腐蚀。,2.7,室外供热管道的安装,d.,预制保温管收到土壤摩擦力约束的特点，实现了无补偿直埋敷设方式。在官网直管段上可以不设置补偿器和固定支座，简化了系统，节省了投资。,e.,聚氨酯保温材料导热系数小，供热管道的散热损失小于地沟敷设。,f.,预制保温管结构简单，采用工厂预制，易于保证工程质量。,2.7,室外供热管道的安装,2,、供热管道的安装,（,1,）管材,室外供热管道的管材主要有：,焊接钢管,、,螺旋焊接钢管,和,无缝钢管,。,供热管网的管材应按设计要求。当设计未注明时，应符合下列规定。,2.7,室外供热管道的安装,除安装阀门等设备处采用法兰,连接外，其他接口均应焊接。,2.7,室外供热管道的安装,（,2,）管道的连接（焊接）,a.,焊接钢管端口要进行挫口，除锈，对口，焊接。,b.,对口两管中心线在同一轴线上，口径吻合，管壁厚度误差小于等于,3mm,。管道变径采用变径管件。,c.,有缝钢管，要求把水平焊缝错开，并使水平焊缝在同一面上。如图所示：,2.7,室外供热管道的安装,d.,管道支座应使管道重量均匀分配。焊缝位置不应在支架上（应力集中），应在,1/5,跨距处。如图所示,e.,焊接后,调整管道,试压合格,焊缝防腐处理。,2.7,室外供热管道的安装,（,3,）管道的坡度,管道的坡度应符合设计要求，以利于空气、凝结水的排除和系统的正常运转。,（,4,）排水和放气,热水管道及凝结水管道在最低点设泄水阀，在最高点设放气阀。泄水阀和放气阀一般采用,DN1520mm,的截止阀，并应设检查井。,2.7,室外供热管道的安装,（,5,）直埋无补偿敷设供热管道的预热伸长及三通加固，应 符合设计要求。回填前应注意检查预制保温层外壳及接口的完好性。回填应按设计要求进行。,（,6,）直埋管道的保温应符合设计要求，接口处保温在现场发泡时，接头处厚度应与管道保温层厚度一致，接头处保护层必须与管道保护层成一体，符合防潮防水要求。,2.7,室外供热管道的安装,（,7,）系统试压及调试,a.,水压试验,室外供热管道的水压试验压力为工作压力的,1.5,倍且不小于,0.6MPa,。在试验压力下,10min,内压力降不大于,0.05MPa,，然后降至工作压力进行检查，接口等处不渗不漏为合格。,试压操作的一般要求与给水管道试压操作要求相同。,2.7,室外供热管道的安装,b.,冲洗,在供热管道水压试验合格后即可进行冲洗，冲洗的方法和要求与一般给水管道一致。,(,检验方法,:,现场观察，以水色不浑浊为合格。,),但供热管道因与给水管道有着不同的性质。所以冲洗时应注意以下几点：,2.7,室外供热管道的安装,管道,进行冲洗前，应会同设计、监理和建设单位等确定冲洗方案。冲洗方案应包括技术、安全、人员组织等方面的措施。,管道,冲洗前，应将管道上的流量计、过滤网、调节阀的阀芯、止回阀的阀芯、疏水器、温度表等仪表拆除，待冲洗后再重新安装上。,管道,分支较多时，末端断面较小时，可将干管上的阀门拆去,12,个，分段进行冲洗。,2.7,室外供热管道的安装,管道,冲洗完毕后应通水、加热，进行试运行和调试。当不具备加热条件时，应延期进行。,（检验方法是测量各建筑物热力入口处供回水温度及压力。）,供热管道作水压试验时，试验管段上的阀门应开启，试验管道与非试验管道应隔断。,（检验方法,:,开启和关闭阀门检查。）,2.7,室外供热管道的安装,3,、供热管道补偿器的安装,管道安装完毕与投入运行后，介质的温度与周围环境之间有较大的差别，会产生较大的热变形，导致热应力的产生，对管道系统造成破坏，因此，必须在管路上安装用以吸收管道热伸长量的装置，这就是,补偿器,。,2.7,室外供热管道的安装,补偿器习惯上也叫,膨胀节,，或,伸缩节,。由构成其工作主体的波纹管和端管、支架、法兰、导管等附件组成。属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。,补偿器有,方形,补偿器、,波形,和,波纹管,补偿器、,套筒式,补偿器、,球形,补偿器等。,2.7,室外供热管道的安装,（,1,）方形补偿器,方形补偿器是室外供热管道中最广泛采用的一种补偿器，它具有制作方便、安装较为简单、使用安全可靠的特点。,2.7,室外供热管道的安装,方形补偿器是用钢管煨制后再焊接而成。方形补偿器由四个,90,度的弯管构成，按其臂长和幅宽的不同，可得到不同的补偿量。,I,为短臂型，,II,为等臂型，,III,为长臂型,2.7,室外供热管道的安装,方形补偿器的安装：,1,）,垂直管道,上的方形补偿器安装,这种补偿器通常是为了解决基础不均匀沉降而设置的。其安装位置宜选在地面与上升立管阀之间，其主要目的是除满足补偿因不均匀沉降产生的位移外，还应避免因基础沉降不均匀造成对上升立管阀门的破坏。其固定支架应设置在阀门下方与补偿器之间。,2.7,室外供热管道的安装,2,）,水平管道,上的方形补偿器安装,这种情况通常是在燃气管道通过天面,(,或裙楼屋面,),的结构伸缩缝时。其安装位置通常应满足如下条件：补偿器平面应与直管段位于同一平面上。补偿器中心应与伸缩缝中心线位于同一垂直线上。应在方形补偿器的两侧各设置一个固定支架。支架位置及形式应由设计选定。,2.7,室外供热管道的安装,为了减小补偿器工作时的热应力及提高其热补偿能力，方形补偿器安装时，须将外伸臂预先拉开一定长度后，再安装在管路上，此拉伸过程是在常温状态下进行的，故俗称“冷拉”。冷拉量允许偏差应小于,10mm,。,2.7,室外供热管道的安装,（,2,）波形和波纹管补偿器,1,）波形补偿器,波形补偿器是用金属薄板压制并焊接制成的，利用凸形金属壳挠性变形构件的弹性变形来吸收管道的热伸长量。,波形补偿器有带套筒的和不带套筒的两种。,2.7,室外供热管道的安装,波形补偿器耐压强度低，补偿能力小，安装前必须做水压试验，合格后才可以安装；安装在水平管道上时，应使套管的焊缝迎向介质的流动方向，安装在垂直管道上时，应使焊缝向上；安装前应预拉伸或预压缩。,2.7,室外供热管道的安装,2,）波纹管补偿器,波纹管补偿器使用,疲劳极限,（金属材料在无数次重复的交变载荷作用下不致破坏的最大应力）高的不锈钢板制成的，用于工作温度在,450,摄氏度以下，公称压力为,0.2525MPa,公称直径为,DN251200mm,的弱腐蚀性介质的管道上。有轴向型、横向型和角向型三种形式。,2.7,室外供热管道的安装,2.7,室外供热管道的安装,波纹管补偿器构造简单，制造成本低，所以是补偿器中最便宜的一种。对于口径小，固定支座容易设置的管线应优先选用它。但在使用中一定要注意设置好固定支座和滑动导向支座。,波纹管补偿器与管道连接时采用法兰连接，安装前也应,预拉伸,。,2.7,室外供热管道的安装,波纹管补偿器的安装：,a.,根据设计要求，向生产厂所取样本和说明书，进行核对，并向生产厂提交有关资料，包括：使用压力、使用温度、管内介质、补偿量、安装时的环境温度、介质流速、法兰标准、密封要求等，以便生产厂了解使用场合。,b.,补偿器进场要进行验收：核对类型、规格、型号，核实产品合格证明，进行外观检查核实，注意：补偿器的规格型号必须符合设计的要求，在安装前不得拆卸补偿器上的拉杆，不得随意拧动拉杆螺丝。,2.7,室外供热管道的安装,c.,按无补偿器的情况安装直通管，做好管道支架。,d.,安装位置必须正确，补偿器应沿管道中心线安装，不得偏斜。,e.,按补偿器的实际长度，考虑配套法兰的位置，在管道上安装补偿器的位置上取中画线，依线切割管子、注意做好悬壁管的临时支撑。,2.7,室外供热管道的安装,f.,当采取法兰连接时，将配套法兰预先套在管道上，架上补偿器，使补偿器与管道同轴，然后点焊固定配套法兰，将补偿器卸下，焊接配套法兰，准备好垫片，贴在补偿器法兰面上，将补偿器安在配套法兰上，按规范拧紧螺栓，螺母。,2.7,室外供热管道的安装,g.,待管路系统全部安装完毕，进行了全系统的水压试验合格后，在供热系统进行通热运行前，要把波纹管补偿器的拉杆螺母卸去、以便补偿器能发挥补偿作用。若安装是在冬季进行的，生产厂可能告知只卸除拉杆内侧的螺母，此时，补偿器只吸收热伸长量，有的生产厂说明书中注明只需松开拉杆螺母，则要特别注意使螺母所在位置对管道的伸缩不起限制作用。拉杆螺母的拆卸和松开情况应写入伸缩器预调安装记录。,2.7,室外供热管道的安装,（,3,）套筒式补偿器,套筒式补偿器由套管和插管、密封填料三部分组成，是靠套管和插管之间的相对运动来补偿管道的热伸长量的。,按壳体的,材料不同,分为铸铁制和钢制两种，按,套筒的结构,分为单向和双向套筒，按补偿器与管道的,连接方法,有焊接、法兰接和承插接三种。,2.7,室外供热管道的安装,2.7,室外供热管道的安装,双向型套筒式补偿器的特点是不论介质从补偿器何端流入，其补偿器两端的滑动套筒总是自由滑动，达到双向补偿作用，增大补偿量。,套筒式补偿器在安装前应拆开检查，检验其内部零件是否齐全完整。单向活动的套筒式补偿器应靠近固定支架安装，双向活动套筒式补偿器应安装在两固定支架的中部。,2.7,室外供热管道的安装,2.7,室外供热管道的安装,套筒式补偿器的,特点,：,套筒式补偿器采用新型的密封材料柔性石墨环，其具有强度大，摩擦系数小（,0.040.10),，不老化，效果好，维修方便等特点。,套筒式补偿器的使用寿命大，疲劳寿命与管道相当。滑动表面经特殊处理，在盐水、盐溶液等环境下耐腐蚀性能好，直埋型套筒式补偿器能直埋于地下，安装时可不设置维修井，工程造价低。,2.7,室外供热管道的安装,（,4,）球形补偿器,球形补偿器是利用补偿器的活动球形部分角向转弯来补偿热伸长量的。由外壳、球体、密封圈、压紧法兰和连接法兰等组成。,安装时与管道的连接采用法兰连接，应将,24,个球形补偿器组合使用。,2.7,室外供热管道的安装,2.7,室外供热管道的安装,球形补偿器的,优点,：,具有补偿能力大，流体阻力和变形应力小，无盲板力且对固定支座的作用力小。,
