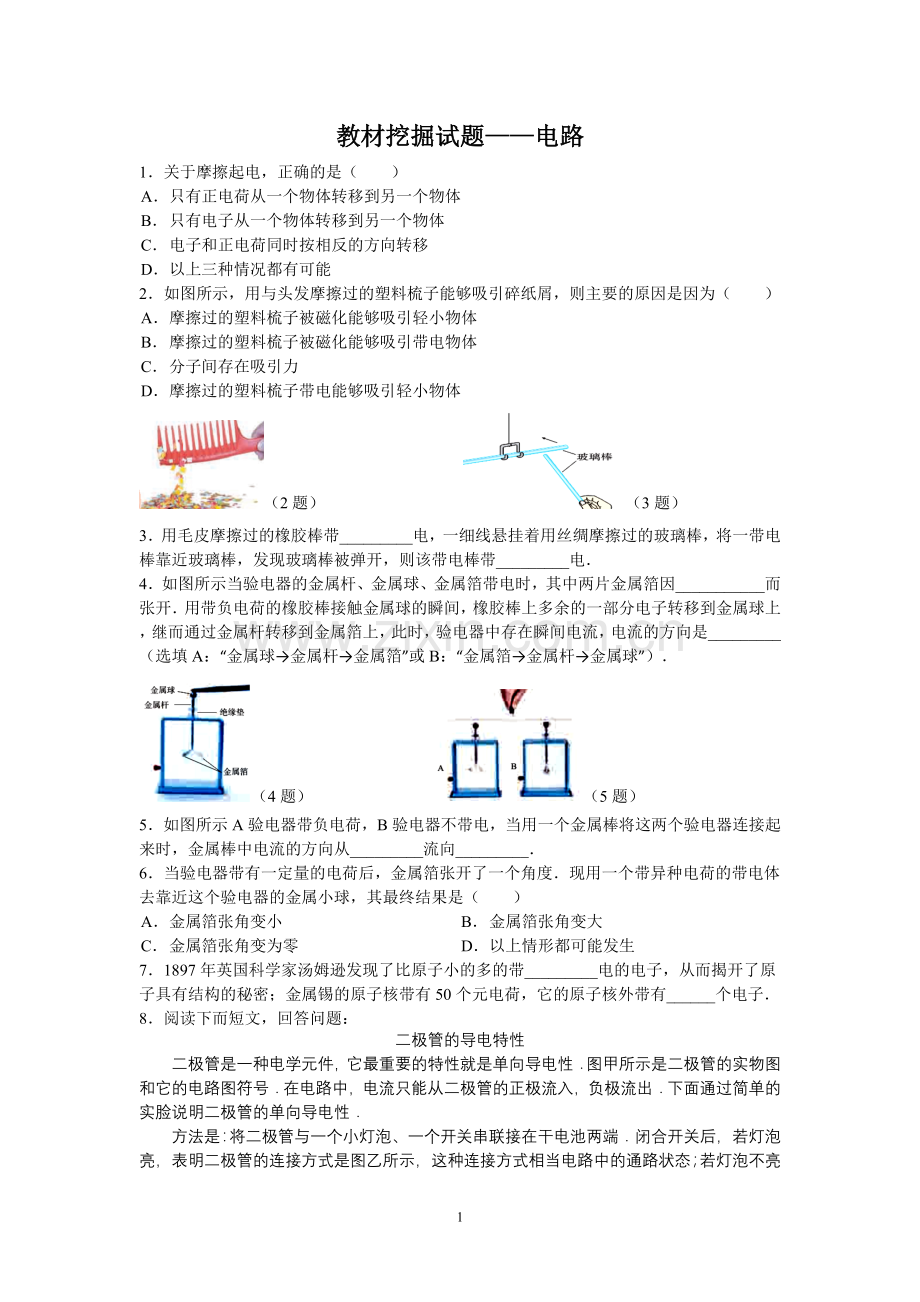

教材挖掘试题——电路
1．关于摩擦起电，正确的是（　　）

A．
只有正电荷从一个物体转移到另一个物体

B．
只有电子从一个物体转移到另一个物体

C．
电子和正电荷同时按相反的方向转移

D．
以上三种情况都有可能
2．如图所示，用与头发摩擦过的塑料梳子能够吸引碎纸屑，则主要的原因是因为（　　）

A．
摩擦过的塑料梳子被磁化能够吸引轻小物体

B．
摩擦过的塑料梳子被磁化能够吸引带电物体

C．
分子间存在吸引力

D．
摩擦过的塑料梳子带电能够吸引轻小物体
（2题） （3题）
3．用毛皮摩擦过的橡胶棒带_________电，一细线悬挂着用丝绸摩擦过的玻璃棒，将一带电棒靠近玻璃棒，发现玻璃棒被弹开，则该带电棒带_________电．
4．如图所示当验电器的金属杆、金属球、金属箔带电时，其中两片金属箔因___________而张开．用带负电荷的橡胶棒接触金属球的瞬间，橡胶棒上多余的一部分电子转移到金属球上，继而通过金属杆转移到金属箔上，此时，验电器中存在瞬间电流，电流的方向是_________（选填A：“金属球→金属杆→金属箔”或B：“金属箔→金属杆→金属球”）．
（4题） （5题）
5．如图所示A验电器带负电荷，B验电器不带电，当用一个金属棒将这两个验电器连接起来时，金属棒中电流的方向从_________流向_________．
6．当验电器带有一定量的电荷后，金属箔张开了一个角度．现用一个带异种电荷的带电体去靠近这个验电器的金属小球，其最终结果是（　　）

A．
金属箔张角变小
B．
金属箔张角变大

C．
金属箔张角变为零
D．
以上情形都可能发生
7．1897年英国科学家汤姆逊发现了比原子小的多的带_________电的电子，从而揭开了原子具有结构的秘密；金属锡的原子核带有50个元电荷，它的原子核外带有______个电子．
8．阅读下而短文，回答问题：
二极管的导电特性
二极管是一种电学元件，它最重要的特性就是单向导电性．图甲所示是二极管的实物图和它的电路图符号．在电路中，电流只能从二极管的正极流入，负极流出．下面通过简单的实脸说明二极管的单向导电性．
方法是：将二极管与一个小灯泡、一个开关串联接在干电池两端．闭合开关后，若灯泡亮，表明二极管的连接方式是图乙所示，这种连接方式相当电路中的通路状态；若灯泡不亮，表明二极管的连接方式是图丙所示．这种连接方式相当于电路中的断路状态．这个实验很直观地说明了二极管的单向导电性．

（1）如图所示的二极管，它主要是由下列那种材料制成的（　　）

A．
金属材料
B．
绝缘体材料
C．
半导体材料
D．
超导体材料
（2）把二极管、小灯泡、电池、开关分别连接成如下图所示电路，闭合开关后_________（“甲”、“乙”）电路中的小灯泡发光？

（3）请设计一个实验，利用二极管判断蓄电池的正负极（没有电压表、电流表，其他器材自选）．请在虚线框内画出电路图：（用表示蓄电池）判断方法：_________
______________________________．
9．干电池是一种常用、方便的电源．以下关于干电池的说法中正确的是（　　）

A．
有的干电池提供直流电，有的干电池提供交流电

B．
常用的1号、2号、5号、7号干电池的电压随号数的增大而增大

C．
干电池是把电能转化为化学能的装置

D．
多数干电池中有汞、镉等重金属元素，随便丢弃会污染环境．所以，废弃的干电池应该集中分类处理
（9题） （10题）
10．一节普通干电池的电压是_________伏，如图中，A端为干电池的_________极．家庭电路的电压为_________伏，对人体安全电压为_________V．
11．将小灯泡用导线连在干电池的锌筒与碳棒上，则在干电池外部（　　）

A．
自由电子方向：锌筒→碳棒，电流方向：锌筒→碳棒

B．
自由电子方向：锌筒→碳棒，电流方向：碳棒→锌筒

C．
自由电子方向：碳棒→锌筒，电流方向：锌筒→碳棒

D．
自由电子方向：碳棒→锌筒，电流方向：碳棒→锌筒
12．用来装饰店堂、烘托欢乐气氛的彩色小灯泡，往往是________联的；家庭中的电灯、电视机、电脑等常常是_________联的．
13．夜幕降临，城镇道路两侧的树上和商店门前，彩灯五光十色，霓虹灯闪跃跳动，扮靓着城市，如图所示．

（1）一串彩灯中的一个损坏断路后，整串彩灯同时熄灭，说明彩灯间的连接是_________联的，通过每只灯的电流是_________（选填“相等”、“不相等”）的．
（2）用如图所示的小彩灯串联成串，一个彩灯熄灭后，其余依然明亮，取走一只，整串灯会熄灭．原因是小彩灯正常发光时，电流从_________通过，灯丝断裂时，电流能从_________中通过（选填“灯丝”或“金属丝”）．
14．某课外小组用两个开关、一个电源、导线若干，将一盏灯泡和一个电子门铃连接在电路中．当同时闭合两个开关，才能使灯泡发光、电子门铃发声；若只闭合其中某一个开关，灯泡不亮，电子门铃不响；若只闭合其中的另一个开关，则灯泡发光但电子门铃不响．根据以上要求，画出符合要求的电路图（电子门铃可以用“”符号代表）并根据你所设计的电路图连接图所示的实物图．

15．如图是常用手电筒的剖面图，观察它的结构，在右边方框内画出它的电路图．

16．某家庭电路可简化成如图所示的情况，在灯泡、电视机、节能台灯和23个小彩灯中，____________采用了串联接法。前三者的工作电流分别为270mA、380mA和50mA，每个小彩灯的工作电流是200mA，当这些用电器同时工作时，干路中的电流强度是______A
（16题）（17题）
17．居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费．科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开．请将这两种开关配合使用，连接图中元件，使楼道灯白天不能发光，夜晚有声音时才发光．
18．海洋中有一种会放电的鱼叫电鳐，它放电时最高电压可高达200V，即为_______kV，游近电鳐的鱼会被电死或电晕，因为海水是___________________．
（18题） （19题）
19．生活中，常常把电池串联起来使用．它们之间电压的关系正确的是（　　）

A．
该电池组的总电压等于各节电池电压之和．

B．
该电池组的总电压与一节电池电压相等

C．
该电池组的总电压与各节电池电压没有关系

D．
该电池组的总电压的倒数等于各节电池电压的倒数之和
20．水果含有果酸．如下图所示，在水果中插入两片不同金属制成的极板，就组成了一个水果电池．某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究．
（1）选用电流表或电压表，接上后，指针会____________________．水果电池实现的是_________能转化为电能．

铁﹣锌
铁﹣铜
铜﹣锌
苹果
0.55V
0.60V
0.95V
梨
0.40V
0.50V
0.90V
菠萝
0.50V
0.55V
1.00V
橙
0.70V
0.78V
1.05V
（2）如图是小明同学把铜片和锌片插入水果，制成的“水果电池”．用电压表测量水果电池的电压，则金属片B是水果电池的_________极，是____（填“铜”或“锌”）片．该电池_________（填”可以”或”不可以”）直接用来给2节电池的手电筒供电．

（3）在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如上表。分析实验数据可以得出：在上述条件下，从金属活动性顺序看，所选用的两块极板材料之间的金属活动性的差异越大，水果电池的电压越_________（填“大”或“小”）；并且水果电池的电压还与_________有关；
（4）若该小组的同学选用一只梨并用铁﹣铜做极板，研究水果电池的电压跟极板与水果的接触面积之间的关系时，应控制_________不变；若要用该水果电池使额定电压为3V的某用电器正常工作，需要将_________个这样的水果电池串联起来．
21．经过下列处理后，电阻器的电阻不发生变化的是（　　）

A．
将电阻拉长
B．
将电阻压扁

C．
给电阻加热
D．
使电阻两端的电压增大
22．自动照相机能够根据光的强弱自动调整曝光量，所用的感光元件是一个光敏电阻．制成光敏电阻的主要材料是（　　）

A．
超导材料
B．
导体材料
C．
半导体材料
D．
绝缘材料
23．家用电热驱蚊器的发热元件是一种半导体材料制成的电阻器，其阻值R随温度t变化关系如图所示．通电后，电阻器发热，温度升高，使药片散发出驱蚊药味．当电阻器产生的热量与向外散发的热量平衡时，电阻器的温度达到一个稳定值，并保持这个稳定的温度工作．由图可判断这个电阻器的功率变化情况是_________，稳定时的温度可能在_________区间内（选填“0﹣t1”、“t1﹣t2”或“t2﹣t3”）
（23题） （24题）
24．小刚同学想利用铅笔芯控制小灯泡的亮暗程度，如图所示，她想让小灯泡变亮，应该怎样操纵导线夹（　　）

A．
导线夹向右移动
B．
导线夹向左移动
C．
导线夹原地不动
D．
无法判断
25．在收音机等电器中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，下列说法正确的是（　　）

A．
只把A和C接入电路，无法改变通过电位器的电流

B．
只把A和B接入电路，无法改变通过电位器的电流

C．
将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流

D．
将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大
26．电位器和滑动变阻器都是变阻器，它们的原理都是通过改变导体连入电路的长度从而改变电阻的大小．如图是某电位器的结构示意图，电阻R的两端分别与接线端A、C相连，滑动片P的一端通过转轴O与接线端B相连，另一端与电阻片R接触良好，并能绕转轴O在电阻片R上滑动．已知PA段电阻片的阻值为4Ω，PC段电阻片的阻值为6Ω，将电位器A、B两个接线端分别接在电压为2.4V电源两端，此时通过电位器的电流是_____A，如果顺时针转动滑片，则通过电位器的电流将_________（选填“增大”、“减小”或“不变”）．
（26题） （27题）
27．如图所示，是练习使用滑动变阻器改变灯泡亮度的未完成电路，请用笔画线代替导线完成电路连接．要求：灯L1和L2并联，开关同时控制两灯，滑动变阻器只控制L1的亮度，导线不能交叉．
28．为了探究电阻并联与分电阻的关系，在如下所示的四个图中，应分别将_________（选填“图1、图2”、“图1、图3”、“图2、图3”）两次接入图4中．实验结论是通过观察并比较两次接入并闭合开关后，灯泡的亮暗程度来得到的．灯泡暗的那次，表明接入的电阻_________（选填“大”、“小”、“相等”）．
（28题） （29题）
29．夏天是雷电高发季节，为避免高大建筑物遭受雷电的破坏，常在建筑物的顶端安装避雷针，并用粗金属线与大地相连，当一大片带负电的云接近建筑物时，云层中的负电荷通过避雷针经金属线导入大地，则此时金属线中的电流方向是从_________流向_________．（选填“云层”或“大地”）
