《机械制图》选择题题库.doc

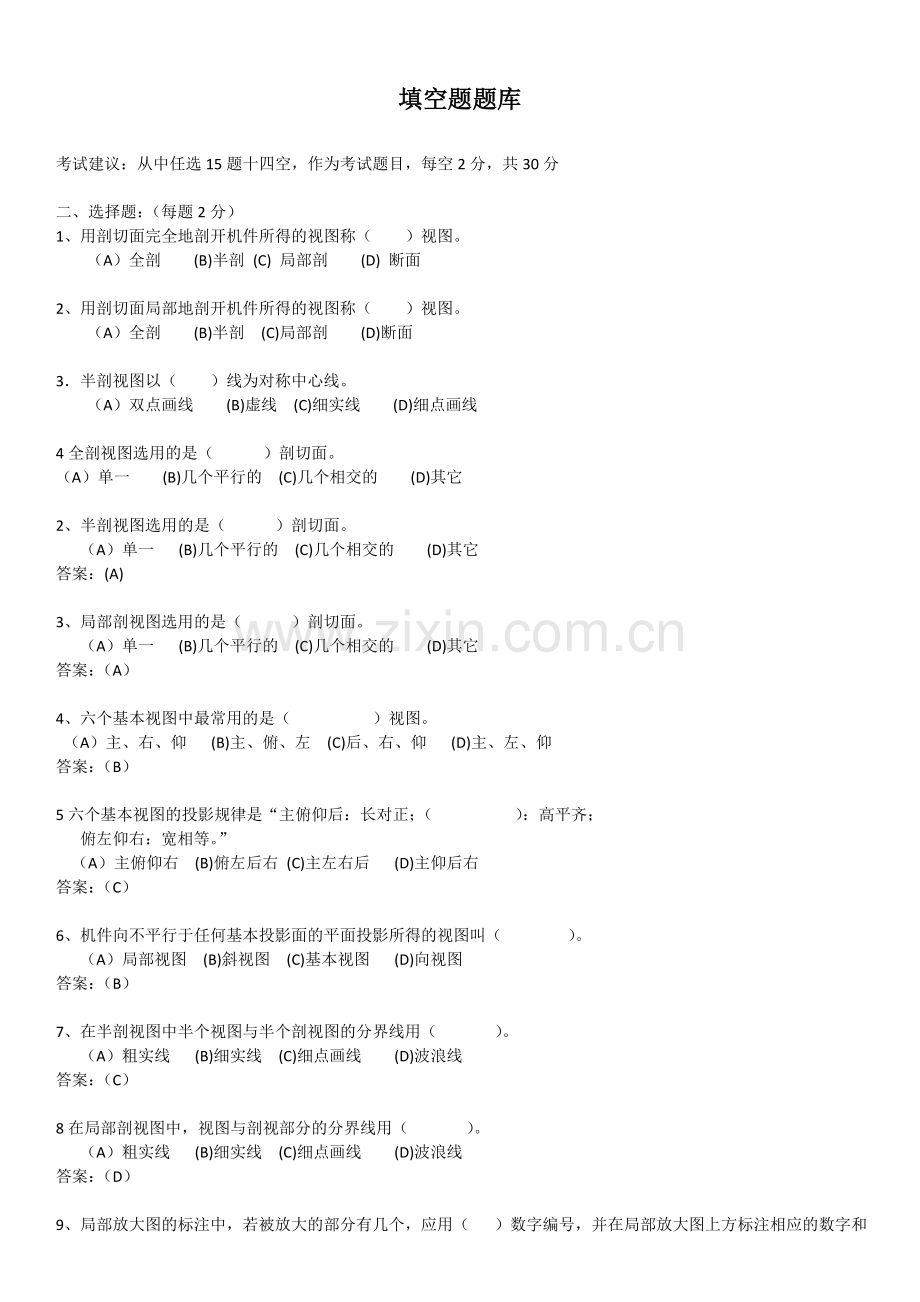

填空题题库考试建议：从中任选15题十四空，作为考试题目，每空2分，共30分二、选择题：（每题2分）1、用剖切面完全地剖开机件所得的视图称（ ）视图。（A）全剖 (B)半剖 (C) 局部剖 (D) 断面2、用剖切面局部地剖开机件所得的视图称（ ）视图。（A）全剖 (B)半剖 (C)局部剖 (D)断面3半剖视图以（ ）线为对称中心线。（A）双点画线 (B)虚线 (C)细实线 (D)细点画线4全剖视图选用的是（ ）剖切面。（A）单一 (B)几个平行的 (C)几个相交的 (D)其它2、半剖视图选用的是（ ）剖切面。 （A）单一 (B)几个平行的 (C)几个相交的 (D)其它答案：(A)3、局部剖视图选用的是（ ）剖切面。 （A）单一 (B)几个平行的 (C)几个相交的 (D)其它答案：（A）4、六个基本视图中最常用的是（ ）视图。 （A）主、右、仰 (B)主、俯、左 (C)后、右、仰 (D)主、左、仰答案：（B）5六个基本视图的投影规律是“主俯仰后：长对正；（ ）：高平齐； 俯左仰右：宽相等。” （A）主俯仰右 (B)俯左后右 (C)主左右后 (D)主仰后右答案：（C）6、机件向不平行于任何基本投影面的平面投影所得的视图叫（ ）。 （A）局部视图 (B)斜视图 (C)基本视图 (D)向视图答案：（B）7、在半剖视图中半个视图与半个剖视图的分界线用（ ）。 （A）粗实线 (B)细实线 (C)细点画线 (D)波浪线答案：（C）8在局部剖视图中，视图与剖视部分的分界线用（ ）。 （A）粗实线 (B)细实线 (C)细点画线 (D)波浪线答案：（D）9、局部放大图的标注中，若被放大的部分有几个，应用（ ）数字编号，并在局部放大图上方标注相应的数字和采用的比例。 （A）希腊 (B)阿拉伯 (C)罗马 (D)中国答案：（C）10、在下图的A-A断面图中，选出正确的断面图（ ）。答案：A11下图的A-A剖面图中，选出正确的断面图（ ）。12 在下图中，选出正确的断面图（ ）。答案：A16在下图中，选出正确的左视图（ ）。答案：B17在下图中，选出正确的一组视图（ ）。 答案：C18、下图采用的是（ ）画法。（A）简化 （B）对称 （C）示意 （D）省略答案：A19、 下面中间的图用的是（ ）表达方法。（A）局部剖视图 （B）局部放大图（C）局部放大剖视图 （D）局部剖视放大图答案：B20、下面右图用的是（ ）表示方法。（A）全剖 （B）局部剖 （C）移出剖面 （D）重合剖面答案：C21、在下图中，选出正确的视图（ ）。 答案：C22在下图中，选出正确的视图。答案：D23 在下图中选出正确的剖视图。（ ）答案：C24、在下图中选出正确的剖视图。（ ）答案：C25在下图中选出正确的剖视图。（ ）答案：B26、在下图中选出正确的主视图。（ ）答案：D27、在下图中选出正确的局部剖视图。（ ）答案：B28 在下图中选出正确的局部剖视图。（ ）答案：D29、在下图中选出正确的剖视图。（ ）答案：C30 在下图中选出正确的主视图。（ ）答案：A31 在下图中选出正确的断面图。（ ）答案：C32 在下图中选出正确的剖视图。（ ）答案：B33 用5:1的比例画机件,若图纸上该机件长30,则该机件实际长度为（ C ）。A、5 B、 30 C、6 D、15034、尺寸应该尽量标注在（D ）上。A、主视图 B、俯视图 C、左视图 D、特征视图35 圆的直径一般标注在（ D ）视图上。A、主视图 B、俯视图 C、左视图 D、非圆视图36、根据物体的主视图和俯视图，选择正确的左视图。（ ）
