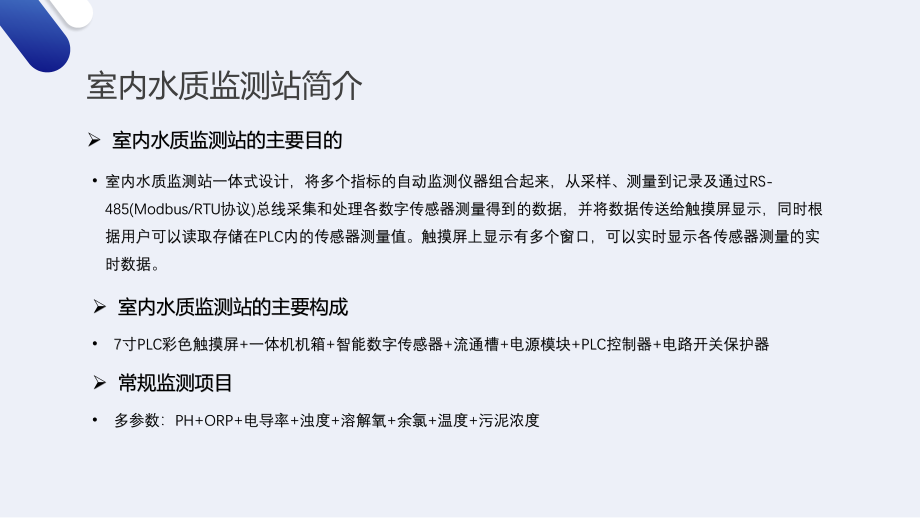

单击此处编辑母版标题样式,单击此处编辑母版文本样式,二级,三级,四级,五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,二级,三级,四级,五级,SJ-900F,室内水质监测站,室内水质监测站简介,室内水质监测站一体式设计，将多个指标的自动监测仪器组合起来，从采样、测量到记录及通过RS-485(Modbus/RTU协议)总线采集和处理各数字传感器测量得到的数据，并将数据传送给触摸屏显示，同时根据用户可以读取存储在PLC内的传感器测量值。触摸屏上显示有多个窗口，可以实时显示各传感器测量的实时数据。,室内水质监测站的主要目的,常规监测项目,多参数,：PH+,ORP+,电导率+浊度+溶解氧,+,余氯,+,温度,+,污泥浓度,室内水质监测站的主要构成,7寸PLC彩色触摸屏+一体机机箱,+,智能数字,传感器,+,流通槽,+,电源模块,+PLC,控制器,+,电路开关保护器,室内水质监测站参数,名称,描述,电流信号输出,420mA,，可调，,负载,750,，最多支持,8,路同时输出,数据通讯,RS485,（,Modbus,）,继电器输出,控制方式：,8,个,SPST,继电器,5,负载能力：,A 250VAC/5A 30VDC,供电,市电：,AC220V/20W,太阳能电池：,DC24V/15W,防护等级,IP55,安装方式,室内安装,固定方式,螺钉固定,外形尺寸,450*600*1600mm,重量,20kg,室内水质监测站特点,室内水质监测站是通过水泵抽取水样，将水样输送到管道内，管道内的传感器接触到水样后进行测量，测量结果会实时传输至显示屏上，此过程中无需添加试剂。显示屏可触摸控制，可显示多个窗口，也可同时显示各个传感器测量的数据结果，另可根据用户设定的参数来控制继电器工作。,周期检测或者不间断连续检测水体的各项水质参数，可联网实时将监测到的数据发送到监控中心或者数据管理平台，不仅及时了解水质状况及水质变化趋势，也为相关管理部门的决策提供科学依据，帮助制定应急方案。,室内水质监测站特点,室内水质监测站,应用领域,室内立柜式水质监测站,的应用领域广泛，可用在水产养殖、工业生活污水排放、农业灌溉用水、环境监测等领域。,室内水质监测站现场安装图,室内水质监测站现场安装图,远程实时监测平台展示,
