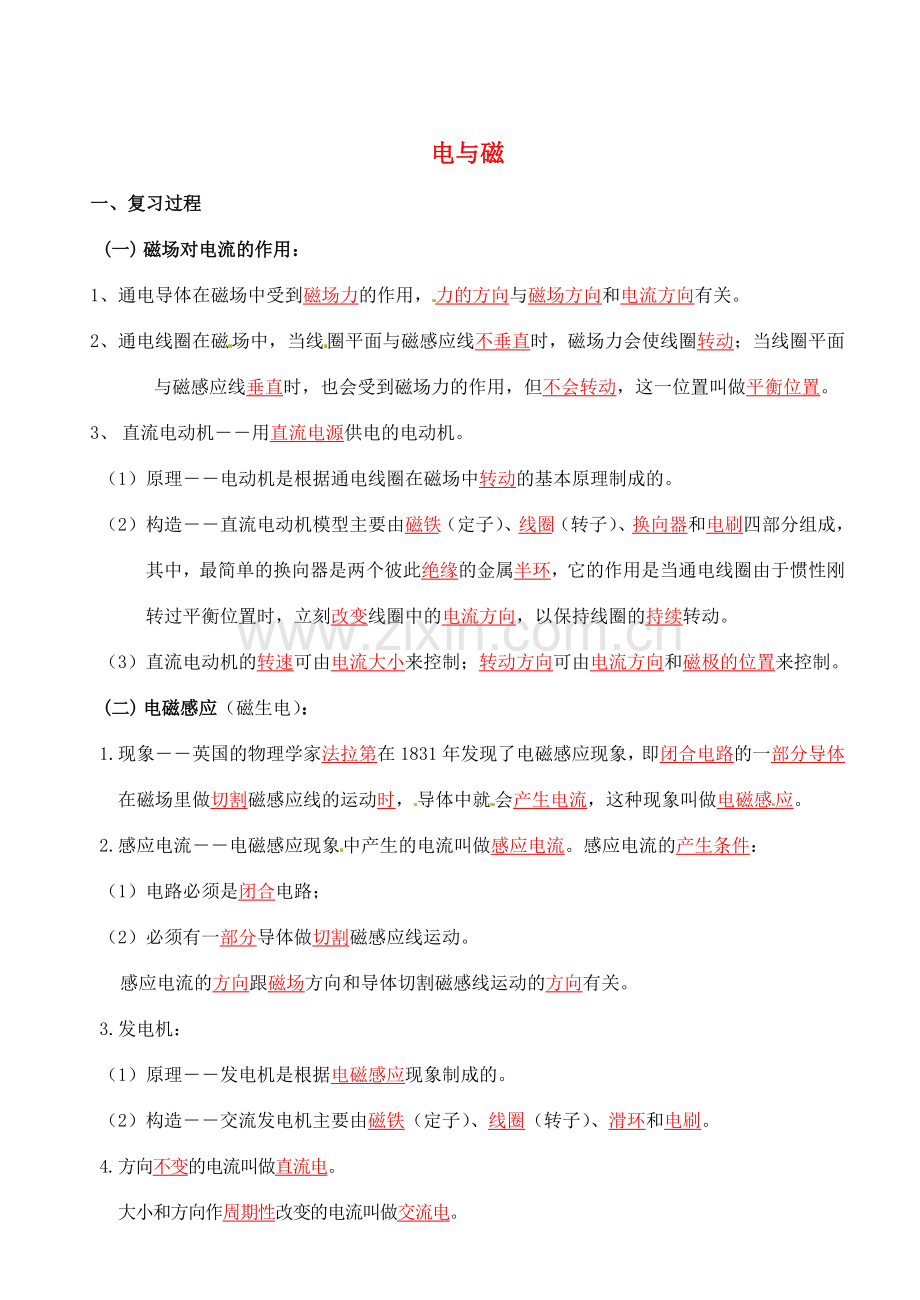

电与磁
一、复习过程
(一) 磁场对电流的作用：
1、通电导体在磁场中受到磁场力的作用，力的方向与磁场方向和电流方向有关。
2、通电线圈在磁场中，当线圈平面与磁感应线不垂直时，磁场力会使线圈转动；当线圈平面与磁感应线垂直时，也会受到磁场力的作用，但不会转动，这一位置叫做平衡位置。
3、 直流电动机――用直流电源供电的电动机。
（1） 原理――电动机是根据通电线圈在磁场中转动的基本原理制成的。
（2） 构造――直流电动机模型主要由磁铁（定子）、线圈（转子）、换向器和电刷四部分组成，其中，最简单的换向器是两个彼此绝缘的金属半环，它的作用是当通电线圈由于惯性刚转过平衡位置时，立刻改变线圈中的电流方向，以保持线圈的持续转动。
（3） 直流电动机的转速可由电流大小来控制；转动方向可由电流方向和磁极的位置来控制。
(二) 电磁感应（磁生电）：
1. 现象――英国的物理学家法拉第在1831年发现了电磁感应现象，即闭合电路的一部分导体在磁场里做切割磁感应线的运动时，导体中就会产生电流，这种现象叫做电磁感应。
2. 感应电流――电磁感应现象中产生的电流叫做感应电流。感应电流的产生条件：
（1） 电路必须是闭合电路；
（2） 必须有一部分导体做切割磁感应线运动。
感应电流的方向跟磁场方向和导体切割磁感线运动的方向有关。
3. 发电机：
（1） 原理――发电机是根据电磁感应现象制成的。
（2） 构造――交流发电机主要由磁铁（定子）、线圈（转子）、滑环和电刷。
4. 方向不变的电流叫做直流电。
大小和方向作周期性改变的电流叫做交流电。
交流电的周期――电流发生一个周期性变化所用的时间，其单位就是时间的单位秒（s）。
交流电的频率――电流每秒发生周期性变化的次数。其单位是赫兹，符号是Hz。频率和周期的数值互为倒数。

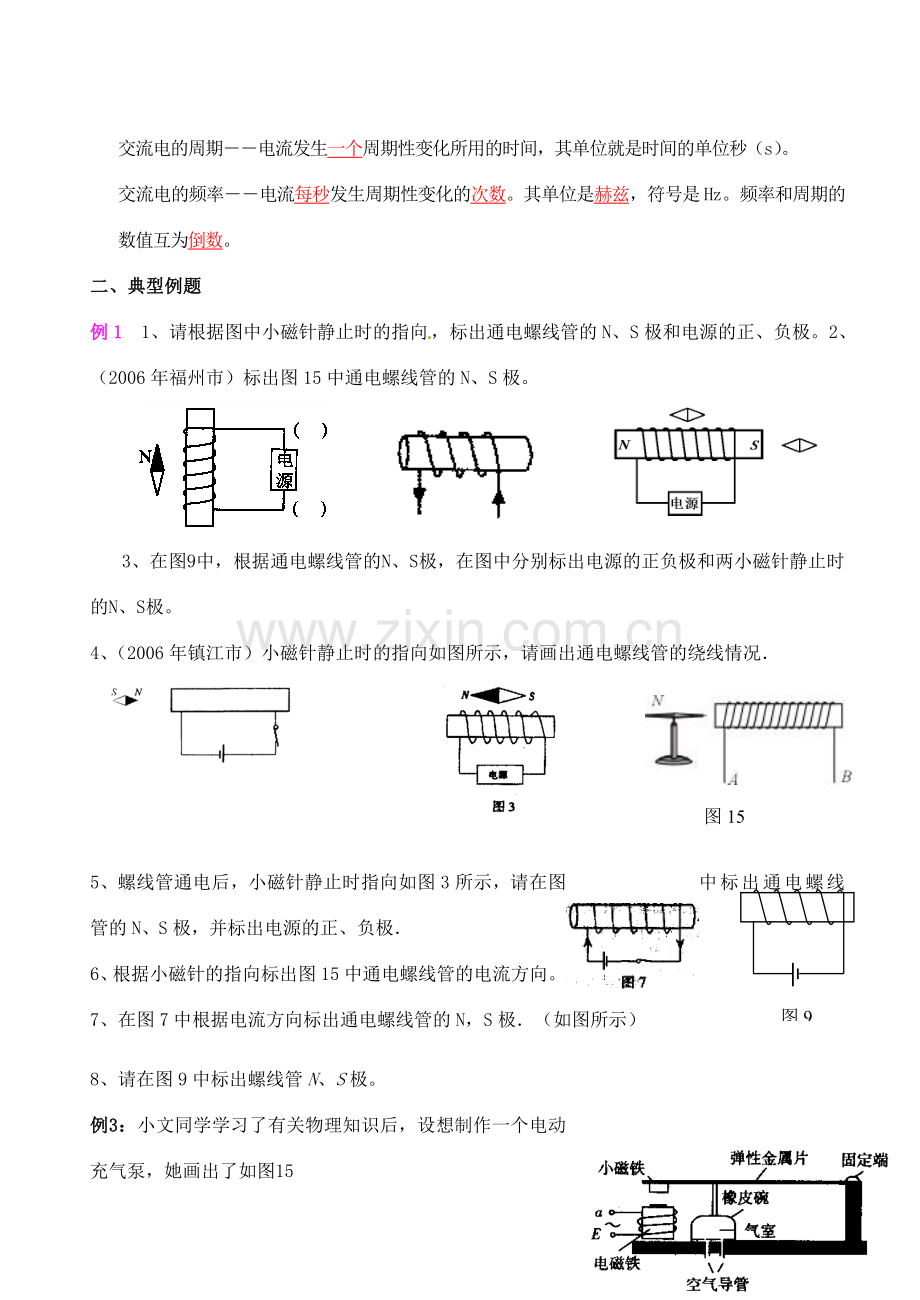

二、典型例题
例1 1、请根据图中小磁针静止时的指向，标出通电螺线管的N、S极和电源的正、负极。2、（2006年福州市）标出图15中通电螺线管的N、S极。

3、在图9中，根据通电螺线管的N、S极，在图中分别标出电源的正负极和两小磁针静止时的N、S极。
4、（2006年镇江市）小磁针静止时的指向如图所示，请画出通电螺线管的绕线情况．
图15

图9
5、螺线管通电后，小磁针静止时指向如图3所示，请在图中标出通电螺线管的N、S极，并标出电源的正、负极．
6、根据小磁针的指向标出图15中通电螺线管的电流方向。
7、在图7中根据电流方向标出通电螺线管的N，S极．（如图所示）
8、请在图9中标出螺线管N、S极。
例3：小文同学学习了有关物理知识后，设想制作一个电动充气泵，她画出了如图15
所示的结构示意图，图中E为电流大小和方向都不断变化的交流电．
（1）你认为小文的设想运用了哪些物理知识？（至少写出3个）
① ；
② ；
③
（2）若电流从电源的a端流入时，小磁铁向下运动，则此时电磁铁的上端为 极，小磁铁的下端为 极．
例4 2006广州市 小芳在做探究感应电流方向与哪些因素有关时，猜想金属棒在磁场中运
动产生的感应电流的方向可能与磁场的方向有关，也可能与金属棒的运动方向有关。
她设计了如下实验，装置如图22．
①使金属棒向石运动，看到电流表指针向左偏．
②把磁铁南、北极上下对调，金属棒变为向左运动，
看到电流表指针仍向左偏．根据以上现象，小芳得出感应
电流的方向与磁场的方向、棒的运动方向无关的结论．
你认为小芳的结论正确吗？若认为正确请说明现由．
若有错，分析小芳得出错误结论的原因．
三、堂上练习。
1、图示四个演示实验中，能够说明电磁感应现象的是

.

2、下列四幅图中能说明发电机的工作原理的是（ ）

3、在安装直流电动机模型的实验中，安装完毕后闭合开关，线圈沿顺时针方向转动，要想使线圈沿逆时针方向转动，正确的做法是（ ）
A．减少一节电池 B．调换磁性更强的磁铁
C．把电源正、负极和磁铁南、北极同时对调 D．把电源正、负极对调或磁铁南、北极对调
4、下列将电能转化为机械能的是 D
A．发电机 B．电视 C．日光灯 D．电动机
5、（2006年山东省）图4是有关电与磁实验的装置图，其中用来研究磁场对电流作用的是

四、教学反思
