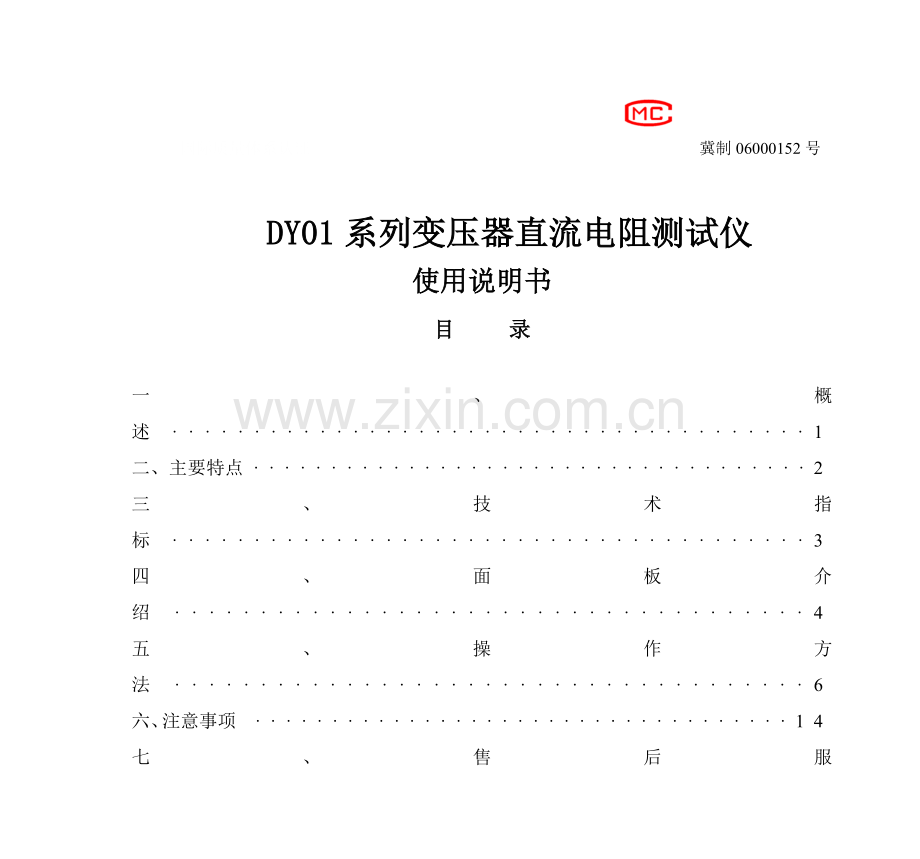

国际质量体系认证 冀制06000152号

DY01系列变压器直流电阻测试仪
使用说明书
目 录

一、概述 ·······································1
二、主要特点 ····································2
三、技术指标 ·······································3
四、面板介绍 ·····································4
五、操作方法 ·····································6
六、注意事项 ···································14
七、售后服务 ····································14

附1：打印机换纸方法 ···························15
附2：常见故障及处理方法··························17

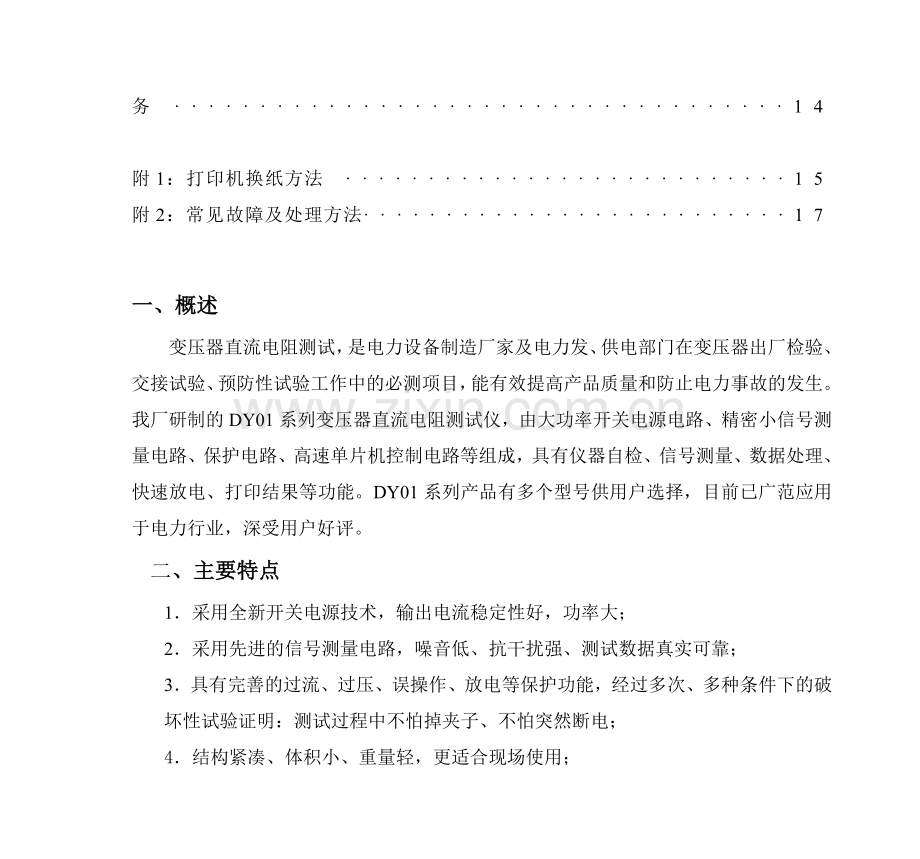

一、概述
变压器直流电阻测试，是电力设备制造厂家及电力发、供电部门在变压器出厂检验、交接试验、预防性试验工作中的必测项目，能有效提高产品质量和防止电力事故的发生。我厂研制的DY01系列变压器直流电阻测试仪，由大功率开关电源电路、精密小信号测量电路、保护电路、高速单片机控制电路等组成，具有仪器自检、信号测量、数据处理、快速放电、打印结果等功能。DY01系列产品有多个型号供用户选择，目前已广范应用于电力行业，深受用户好评。
二、主要特点
1．采用全新开关电源技术，输出电流稳定性好，功率大；
2．采用先进的信号测量电路，噪音低、抗干扰强、测试数据真实可靠；
3．具有完善的过流、过压、误操作、放电等保护功能，经过多次、多种条件下的破
坏性试验证明：测试过程中不怕掉夹子、不怕突然断电；
4． 结构紧凑、体积小、重量轻，更适合现场使用；
5． 输出电流提供多个档位，使量程范围更宽；
6． 大屏幕汉字液晶显示，各种功能提示，操作灵活方便。

三、技术指标(以DY01-20A型为例)
1、 输出八个档位电流：20A、10A、5A、2.5A、400mA、200mA、100mA、50mA
2、 分辨率：0.1μΩ
3、 量程：200Ω- 400Ω （50mA档）； 40mΩ-8Ω （2.5A档）；
100Ω-200Ω （100mA档）； 20mΩ- 4Ω （5A档）；
50Ω-100Ω （200mA档）； 10mΩ- 2Ω （10A档）；
8Ω-50Ω （400mA档）； 0.2mΩ- 1Ω （20A档）。
4、 准确度：0.2%
5、 环境温度：0～40℃
6、 环境湿度：<90%RH
7、 工作电源：AC220V±10%，(50±1)HZ
8、 外形尺寸：400×200×350mm
9、 重量：12kg
四、面板介绍(如图一所示)

图一：仪器面板图
1．电流表: 测试过程中指示充电电流。测量结束放电时，指示放电电流。
2．液晶显示器: 人机交互窗口,显示测试电流档及量程、工作通道或测试结果数据。
3．放电指示灯:当结束一个试品的测试时，仪器对所测感性试品进行放电，此时
放电指示灯亮。
4. V1+ 一通道正电压接线柱。
5. V1- 一通道负电压接线柱。
6. V2+ 二通道正电压接线柱。
7. V2- 二通道负电压接线柱。
8. I+ 输出电流端接线柱(正)。
9. I- 输出电流端接线柱(负)。
10. 地线接线柱。
11．交流220V电源插座。
12. 附在电源插座中的保险管盒。
13. 电源开关（I侧为开，O侧为关）
14. “复位” 键，工作状态下，按复位键，仪器开始放电，然后回到初始状态。
15. “确认” 键，按此键可转换电流，通道或进入测试状态。
16. “选择” 键，按此键可选择仪器的相应功能。
17．“通道” 键，按一次此键，仪器即可转换一次测量通道。
18．对比度：调节显示器的清晰度。
19．打印机：微型面板式打印机

五、操作方法
1、 请按图二、图三、图四所示连接测试线

图二：单通道接线示意图 图三：双通道接线示意图

(a) (b) (c)
图四： 助磁法接线示意图
2、首先把所测试品的端子用夹钳夹住，保证接触良好，专用电缆线与仪器的接线端子连接牢固(粗线接红，细线接黑；粗线为电流线接仪器的I+，I-端，细线接仪器的V+，V-端)，同时把地线和电源线接好。
3、根据量程选择电流：打开电源开关（I侧为开，O侧为关），仪器显示第一幅画面,如图五所示（为我厂标志，停留时间约为1秒）：
仪器

德源

图五
4、随即显示主菜单，“”形指在“电流”行上，当前电流档20A,如图六所示。按“确认”键对欲测试品施加电流进行选档：20A、10A、5A、2.5A、400mA、200mA、100mA、50mA循环显示。
电流： 20A
0.2mΩ-1Ω
通道：一
测试
图六
此时按“选择”键，“”形指在“通道”行上，如图七所示：
电流： 20A
0.2mΩ-1Ω
通道： 一
测试
图七
此时按“确认”键对仪器所用通道进行选择，（根据试品与面板上的接线柱所接位置
来选择：如测试线接的V1+和V1-则选择通道一；如测试线接的V2+和V2-则选择通道二）。再按下“选择”键，“”形指在“测试”条上，显示如图八所示：
电流： 20A
0.2mΩ-1Ω
通道：一
测试
图八
5、此时，按下“确认” 键，就开始给试品充电。即显示：“正在充电”
阻值： 736.8 mΩ
通道一 I=20A
按选择即打印
图九

表示仪器正在给试品充电，充电时间和试品的电感量有关，若输出电流为20A，待电流稳定后，随即显示“正在测试”，然后就会显示出所测试品的电阻值，如图九所示。
6、测出结果后，如需打印，按“选择”键1-2秒钟，便打印出显示的结果。
7、测试过程中，如电流选择的是20A档，但显示“正在充电”长时间静止不动，电流表指针也小于20A，这时表示仪器电流档选择偏大或当前试品阻值超量程，应选择小电流档进行测量。
8、测试过程中，如按“通道”键进行通道转换,若由通道一转向通道二，则显示屏显示“选择通道二测试”，若由通道二转向通道一，则显示屏显示“选择通道一测试”，随即显示测试结果。
9、对于有载调压变压器各分接位置测试时，可在不关断仪器输出电流的情况下，把有载调压开关倒置下一分接。然后按“确认”键1-2秒钟，即显示“重新判稳流”，进入下一分接测量。
10、对于无载调压变压器，某一分接测试完毕后，需按“复位”键对试品放电，电流表指针逐渐回零位，放电指示灯亮,放电提示音响，此时显示如图十所示。放电完毕且显示不要拆线的提示信息消失后方可倒换开关。然后再进行下一分接测量。
试品正在放电
请先不要拆线
图十
11、测量完毕后按“复位”键，待电流表指针指零位，放电提示音结束，提示信息消失后才可重新接线，进行下次测量，或拆下电源线与测试线结束测量。
六、注意事项
1．测量范围内尽可能选择大电流进行测试
2.在测无载调压变压器倒分接前一定要复位，放电结束后，放电提示音结束，且提示信息消失后再切换分接开关。
3.测试结束后，按“复位”键，一定要等放电指示灯熄灭，放电提示音结束，且提示信息消失后再关掉电源，进行拆线。
4.测试过程中请勿断电或测试夹钳脱落。
5.接通电源前请先接好地线，测试结束后请最后拆地线。
七、售后服务
1． 三个月内因仪器本身原因达不到技术要求，可无条件更换。
2． 叁年内免费维修，终身提供维修及技术服务。
3．仪器若出现质量问题，当日提出维修方案，及时到现场处理。也可提供替代仪 器满足用户使用。
4. 免费提供现场技术支持与仪器使用常识培训。
5．仪器出现故障请及时与我们联系，以便为您提供服务。
联系电话:[phone] 7556779

附1：面板式打印机换纸方法
仪器所配打印机在出厂时已经安装了纸卷，当打印机内的纸卷用完时，需要安装新的纸卷，具体安装过程如下：
(1)取下打印机的前盖板。
(2)从仪器面板上取下整个打印机，用手指向内夹住打印机的两侧活动舌头，将整个打印机从仪器面板上轻轻取下，注意在取下打印机之前，一定要确认已关掉打印机的电源。
(3)从打印机上取下纸卷轴。
(4)将新纸卷套在纸卷轴上，并将纸卷轴装入打印机的导槽内，不会掉出。
(5)将打印纸头剪成锥形。
(6)接通打印机的电源，按SEL键，使SEL指示灯灭，然后再按LF键，使机头转动，这
时用手将纸头送入机头下面的入纸口处，纸会快速进入机头，直到从机头正前方露出为
止。露出要有一定长度，再按一下SEL或LF键，停止进纸。关上电源，盖好打印机的前盖板，将打印纸的头从前盖板的出口中穿出。
(7)将整个打印机装回到仪器面板上。

附2：常见故障及处理方法
1． 开机无显示
（1） 检查AC220V电源是否接通，电源插头、插座是否接触良好。
（2） 打开保险管盒，检查保险管是否良好。
2． 一直显示“正在充电”
（1） 若电流表指针在零位不动，检查测试线电源端是否断线，接错等，至使电流没有形成回路。
（2） 检查试品电阻是否超出所选电流档测量范围，换小一档的电流进行测试。
3． 测试数据不稳
检查测试线电压端是否断线，测试钳电压面是否接触良好。

保定德源电子仪器厂
联系电话： [phone] 7556779
联系地址：河北省保定市五四中路钻石街110号
邮编：071051
