装载机液压系统原理.pptx

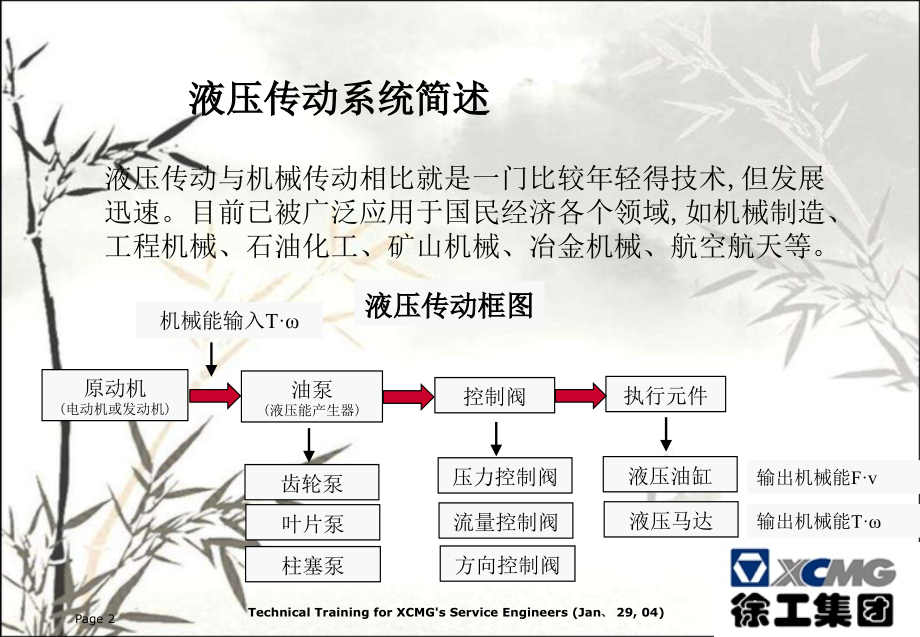

,Page,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,Technical Training for XCMGs Service Engineers(Jan.29,04),单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,装载机液压系统原理,Page,2,Technical Training for XCMGs Service Engineers(Jan、29,04),液压传动系统简述,液压传动与机械传动相比就是一门比较年轻得技术,但发展迅速。目前已被广泛应用于国民经济各个领域,如机械制造,、,工程机械,、,石油化工,、,矿山机械,、,冶金机械,、,航空航天等。,原动机,(电动机或发动机),油泵,(液压能产生器),控制阀,执行元件,压力控制阀,流量控制阀,方向控制阀,机械能输入,T,齿轮泵,叶片泵,柱塞泵,液压油缸,液压马达,输出机械能,T,输出机械能,Fv,液压传动框图,Page,3,Technical Training for XCMGs Service Engineers(Jan、29,04),液压系统得组成,1,2,3,4,5,6,7,右图为一简单得液压系统工作原理图。图中,1,为液压油箱,2,为滤油器,3,为油泵,4,为溢流阀,5,为压力表,6,为换向阀,7,为液压油缸。,液压系统一般都由以下几部分组成:,动力元件部分:其功能就是将电动机或发动机得机械能转化为液压能,如各类油泵。,执行元件部分:其功能就是将液压能转化为机械,从而带动工作部件做直线运动或旋转运动,如液压油缸和液压马达。,控制元件部分:其功能就是调节与控制液压系统中液流得压力,、流量和流动方向,以满足工作部件所需力(力矩)、速度(转速)和运动方向(循环运动)得要求。如各类压力,阀、流量阀和换向阀,。,Page,4,Technical Training for XCMGs Service Engineers(Jan、29,04),液压系统得组成,(,续),辅助元件部分:上述三项组成部分之外得其她元件都称为辅助元件,包括油箱、油管、管接头、滤油器、蓄能器,、,压力表,、,散热器等。她们对于保证液压系统工作得可靠性和稳定性具有重要作用。,此外,还有液压油,即传动介质。,Page,5,Technical Training for XCMGs Service Engineers(Jan、29,04),液压传动得几个基本概念,1、,压力(,p),定义:流体内某点处单位面积上所受到得法向力叫做压力,即,p=F/A,压力得表示方法:液体压力通常有三种表示方法,即绝对压力,、,相对压力和真空度。,在地球表面上,所有物体都受大气压力得作用,而且就是自成平横得。绝大多数仪表(真 空表除外)测出得就是高于大气压力得那部分压力,因而压力得测试有两种不同得基准。,一种就是以绝对零压(绝对真空)为基准所测得得压力,叫绝对压力。,另一种就是以大气压为基准所测得得就是高于大气压力得那部分压力,称为相对压力(或表压力)。,Page,6,Technical Training for XCMGs Service Engineers(Jan、29,04),液压传动得几个基本概念(续),绝对真空,大气压力,相对压力(表压力),绝对压力,绝对真空,大气压力,负得相对压力(真空度),绝对压力,绝对压力、相对压力、真空度三者得关系:,绝对压力 相对压力 大气压力,真空度 负得相对压力 绝对压力 大气压力,Page,7,Technical Training for XCMGs Service Engineers(Jan、29,04),液压传动得几个基本概念(续),压力得单位在国际制(,SI,)中为牛顿,/,米,2,称为帕斯卡,简称帕(,Pa,)。,显然,帕就是个很小得压力单位,用起来很不方便。故我们通常用“巴”来表示压力,1 bar(,巴),10,5,Pa,我们习惯用公斤,/,平方厘米来表示压力,她们之间得关系为,:,1 bar=1、02kgf/cm,2,1kgf/cm,2,很多国家使用,psi,这个压力单位,她就是这样定义得:,1 LB,得力 作用在,1 in,2,得面积上。即,1 psi=1 lb/in,2,psi,与,bar,之间得换算关系:,1 psi=0、0068 bar,Page,8,Technical Training for XCMGs Service Engineers(Jan、29,04),液压传动得几个基本概念(续),2、,流量,(Q),定义:单位时间内流过某断面(通流截面)得液体体积称为流量。,Q=,V/t,单位:,l/min,m,3,/s,gallon/min,计算:油泵,Q,qn q-,泵得排量,n-,泵得转速,油缸,Q,A,v A-,缸得面积,v-,活塞运动速度,3、,液压功率,Page,9,Technical Training for XCMGs Service Engineers(Jan、29,04),液压油泵,油泵得功能:将机械能转变位液压能。,液压泵,机械功率,液压功率,油泵得排量,(q,p,),:油泵每转一转所排出油得体积,(cm,3,/rev),。,油泵得流量(,Q,p,):油泵在单位时间内排出油得体积,Q,p,=,q,p,xn,p,油泵得职能符号:,单向定量泵,单向变量泵,双向定量泵,双向变量泵,Page,10,Technical Training for XCMGs Service Engineers(Jan、29,04),液压油泵(续),油泵得种类,齿轮泵,叶片泵,柱塞泵,内啮合齿轮泵,外啮合齿轮泵,单腔叶片泵,双腔叶片泵,径向柱塞泵,轴向柱塞泵,斜轴式,斜盘式,11,大家应该也有点累了，稍作休息,大家有疑问的，可以询问和交流,Page,12,Technical Training for XCMGs Service Engineers(Jan、29,04),液压执行元件,执行元件种类,直线运动执行元件(油缸),旋转运动执行元件(油马达),单作用油缸,双作用油缸,液压执行执行元件,不连续旋转马达,连续旋转马达,油缸,油马达,液压功率,p,c*,Q,c,机械功率,F,c*,v,c,液压功率,p,m*,Q,m,机械功率,T,m*,m,Page,13,Technical Training for XCMGs Service Engineers(Jan、29,04),液压马达,马达得功能:将液压能转变为机械能。,马达得排量,(q,m,),:马达每转一转所需油得体积,(cm,3,/rev),。,马达得流量(,Q,m,):马达在单位时间内所需油得体积,Q,m,=,q,m,xn,m,马达得职能符号:,单向定量马达,单向变量马达,双向定量马达,双向变量马达,油马达,液压功率,p,m*,Q,m,机械功率,T,m*,m,Page,14,Technical Training for XCMGs Service Engineers(Jan、29,04),液压马达(续),马达得种类,液压马达,叶片马达,柱塞马达,齿轮马达,轴向柱塞泵,径向柱塞泵,斜盘式,斜轴式,Page,15,Technical Training for XCMGs Service Engineers(Jan、29,04),液压控制阀,液压控制阀得种类,控制阀,方向控制阀,压力控制阀,流量控制阀,溢流阀,减压阀,顺序阀,节流控制阀,压力补偿控制阀,压力温度,补偿,控制阀,换向阀,单向阀,滑阀,转阀,Page,16,Technical Training for XCMGs Service Engineers(Jan、29,04),滑阀式换向阀,滑阀式换向阀有手动、机动、电动、液动、电液动等,每一种又有各种通数、位数。但她们得工作原理就是一样得:都就是靠阀芯相对于阀体移动一定距离使油路通,、断或换向。,滑阀式换向阀按通道数分类有二通,、,三通,、,四通,、,五通等。,滑阀式换向阀按工作位置分类有二位,、,三位。,职能符号:,二位二通,P,T,二位三通,P,T,A,三位四通,三位换向阀得滑阀机能:,O,型,、,H,型,、,Y,型,、,J,型,、,M,型等。,Page,17,Technical Training for XCMGs Service Engineers(Jan、29,04),压力控制阀,压力控制阀有溢流阀、减压阀、顺序阀、压力继电器等。她们都就是利用液动力作用于阀芯一端与阀芯另一端得弹簧力相平衡得原理来工作得。压力控制阀得功用就是调节或控制液压系统得最高压力,或者就是利用油液得压力来控制油路得通断。,溢流阀,功能:调节与稳定液压系统得最高压力并溢出多余得油液,防止系统过载,保证元件与系统得安全。,结构:直动式溢流阀,先导式溢流阀。,职能符号:,Page,18,Technical Training for XCMGs Service Engineers(Jan、29,04),压力控制阀(续),减压阀,功能:使阀得进口压力(一次压力)经过减压后使出口压力(二次压力)降低并稳定在设定压力。,种类:定值减压阀,定差减压阀。,职能符号:,P1,P2,Page,19,Technical Training for XCMGs Service Engineers(Jan、29,04),流量控制阀,流量控制阀简称流量阀,她通过改变阀通流面积得大小来调节液阻和流量,从而调节执行元件得运动速度。常用得流量阀有节流阀,、,调速阀,、,溢流节流阀和分流阀。,Page,20,Technical Training for XCMGs Service Engineers(Jan、29,04),典型得开式回路,Hydraulic Fan Drive System,Pilot,Supply,Pilot,Return,Thermostatic,Valve,Tank,Port,Inlet,Port,Fan Drive Motor And,Integral Switching Valve.,Page,21,Technical Training for XCMGs Service Engineers(Jan、29,04),典型得闭式回路,
