梁板截面的最小高度根据刚度要求（高跨比）确定，一般可不必验算其变形。根据楼面荷载的大小，可参考下列数据初估：
厚板 h=L/40~L/35（楼梯厚板厚h=L/30~L/25）
悬挑板厚 h=L/10~L/12
次梁 h=L/18~L/12
主梁 h=L/12~L/8
伸臂梁 h=L/6~L/5
当活载较大时宜采用较大的截面高度h。梁的截面宽度b均为其高度h的1/3~1/2。
例如，对一般多层住宅结构，可选用如下经验值（仅供参考）：
单向板 h=8cm ~ 9cm
双向板 h=9cm ~ 10cm ( L=3~3.6m )
框架梁 200×400, 200×500, 200×400
次梁 150×300, 150×350, 200×400
梯梁 150×300, 200×400
伸臂梁 200×350~400 ( L=1.2 ~ 1.5 m )

永久荷载（恒荷载） 板、梁（自重荷载）等
1)荷载取值
各种恒载标准值和活荷载标准值的取值详见《建筑结构荷载规范》（GB50009-2001 06版）。
宜将各种构件的单位荷重先行计算出来，以便在构件内力计算时查用。下面结合多层住宅建筑举例说明。
2)屋面板荷载（以下是设计院常用数据）
南方建筑常用架空大阶砖或膨胀珍珠岩隔热层，其自重按实际构造通过计算确定。
不上人面屋：架空隔热层自重标准值为1.5kN/m2
钢筋混凝土结构屋面，其均布活荷载的标准值为0.7kN/m2
上人面屋：120高架空隔热层自重标准值为1.6kN/m2
180高架空隔热层自重标准值为1.95kN/m2
钢筋混凝土结构屋面，其均布活荷载的标准值为1.5kN/m2
坐砌大阶砖、膨胀珍珠岩隔热层：隔热层自重标准值为1.0kN/m2
3)楼面荷载（以下是设计院常用数据）
楼面荷载及常用材料自重详见《荷载规范》（GBJ 9—87或GB5009-2001）。
常用材料自重
钢筋混凝土 25kN/m3
素混凝土 24kN/m3
水泥砂浆 20kN/m3
混合砂浆 17kN/m3
贴面类地面（包括20mm厚水泥砂浆打底） 1.0kN/m2
花岗岩类地面（包括20mm厚水泥砂浆打底） 1.0kN/m2~1.2kN/m2

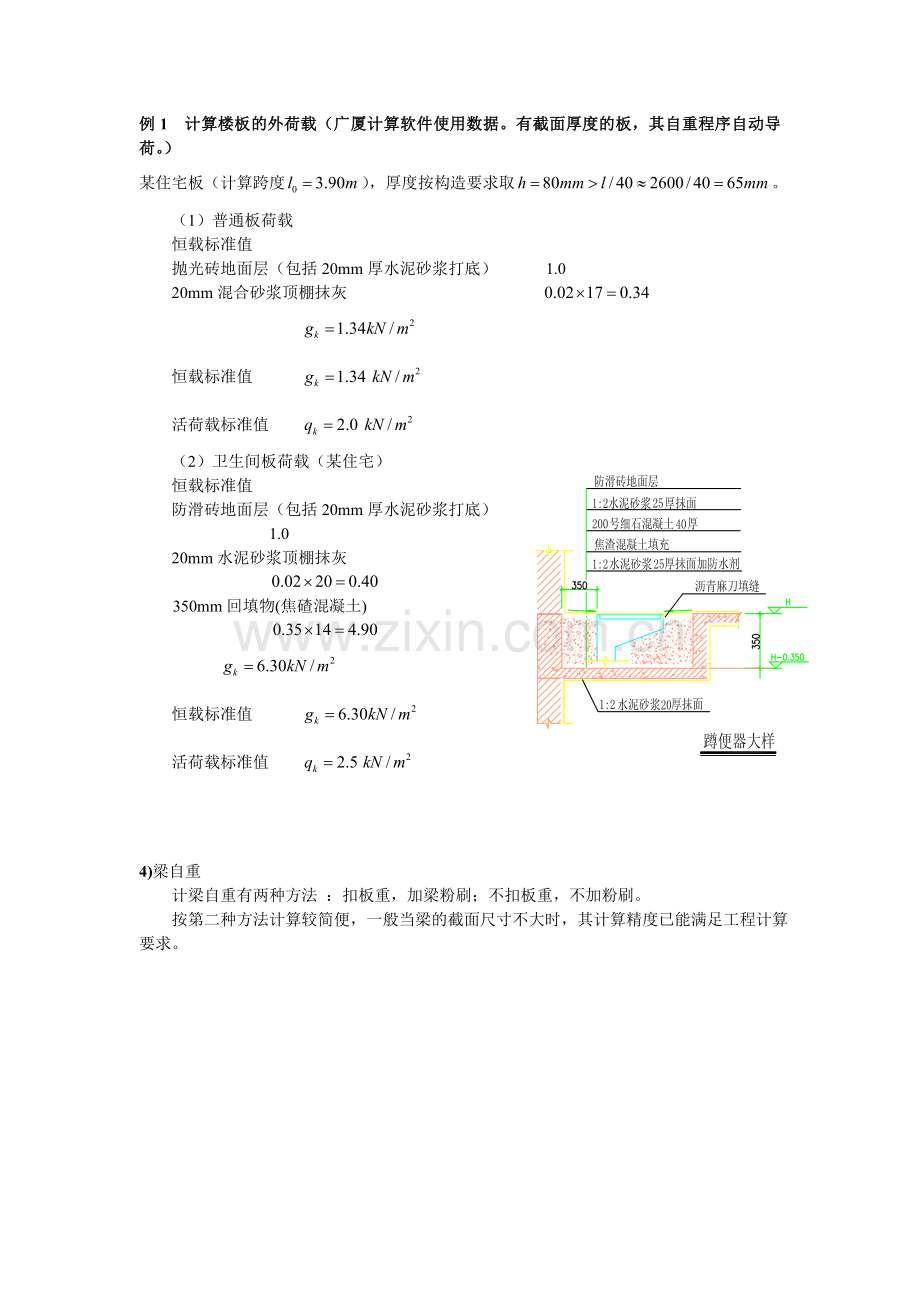

例1 计算楼板的外荷载（广厦计算软件使用数据。有截面厚度的板，其自重程序自动导荷。）
某住宅板（计算跨度），厚度按构造要求取。
（1）普通板荷载
恒载标准值
抛光砖地面层（包括20mm厚水泥砂浆打底） 1.0
20mm混合砂浆顶棚抹灰

恒载标准值
活荷载标准值
（2）卫生间板荷载（某住宅）
恒载标准值
防滑砖地面层（包括20mm厚水泥砂浆打底）
1.0
20mm水泥砂浆顶棚抹灰

350mm回填物(焦碴混凝土)

恒载标准值
活荷载标准值

4)梁自重
计梁自重有两种方法 ：扣板重，加梁粉刷；不扣板重，不加粉刷。
按第二种方法计算较简便，一般当梁的截面尺寸不大时，其计算精度已能满足工程计算要求。

5)砖墙自重
砖墙均布线荷载 = 砖墙及墙面自重 × 墙高
= 砖墙及墙面自重 ×（层高 — 梁高）
例2计算楼板梁的外荷载（广厦计算软件使用数据。有截面尺寸的梁，其自重程序自动导荷。）
某住宅墙（层高），外墙、分户墙厚度，户内隔墙厚度。墙体材料采用普通（粘土）砖；外墙15厚1：3水泥砂浆打底，面贴外墙砖；内墙15厚1：1：6水泥石灰砂浆打底，乳胶腻子刮面，漆乳胶漆二遍。
（1）外墙荷载(KL1梁)
恒载标准值
180mm厚普通（粘土）砖
外墙面抹灰
内墙面抹灰
恒载标准值
（2）内墙荷载(L2梁)
恒载标准值
120mm厚普通（粘土）砖
内墙面抹灰
恒载标准值
墙上开有门窗洞时，为简化计算，可视门窗洞面积大小，乘以经验折减系数0.7 ~ 0.9。
阳台栏河，应不少于按120mm墙双面粉刷计算。有较大花槽时，需按实计算。栏河垂直活荷载标准值取0.5KN/m。
常用粘土砖和灰砂砖自重（包括批挡层重）
120厚 3.00
180厚 4.25
240厚 5.40

例3 计算梯板、梁传给框架梁、柱的外荷载（广厦计算软件使
用数据。有截面尺寸的梁，其自重程序自动导荷。）
（1） TB1梯段板荷载(折线板厚：h=110mm，某住宅)
恒载标准值
20mm水泥砂浆面层
钢筋混凝土梯段板

20mm混合砂浆顶棚抹灰

TB1恒载标准值
TB1活荷载标准值
（2） TB2梯平台板荷载
(板厚为110mm，板面标高为H+1.5m)
恒载标准值
20mm水泥砂浆面层
钢筋混凝土板
20mm混合砂浆顶棚抹灰

TB2恒载标准值
TB2活荷载标准值
（3）TL1梁荷载（截面为200 mm×400mm，板面标高为H+1.5，计算跨度）
恒载标准值
由TB1梯段板传来
由TB2平台板传来
TL1次梁自重
TL1梁侧抹灰
所以 TL1梁上的恒载标准值为
活荷载标准值
由TB1梯段板传来
由TB2平台板传来
所以 TL1梁上的活荷载标准值为
（4）TL1梁传给框架上的集中荷载（荷载由TB1板、TB2平台板、TL1次梁自重和梁侧抹灰、构造柱自重产生）
恒载标准值（TB1板、TB2平台板、TL1次梁自重和梁侧抹灰产生）

GZ构造柱自重
GZ的集中恒荷载——恒载标准值
=
GZ的集中荷载——活荷载标准值
=
（5）TL2梁传给框架柱上的集中荷载
TL2梁上的恒载标准值荷载
由TB2平台板、TL2次梁自重和梁侧抹灰产生

由不锈钢拦板产生

TL2梁上的活荷载标准值（荷载由TB2平台板产生）

TL2梁产生的集中荷载——恒载标准值
=
TL2梁产生的集中荷载——活荷载标准值
=
例4 梁上墙体产生的外荷载（广厦计算软件使用数据。有截面尺寸的梁，其自重程序自动导荷。）
标准层120厚粘土砖墙均布线荷载 = 3.00 × (3.0-0.45)=7.55
标准层180厚粘土砖墙均布线荷载 = 4.25 × (3.0-0.45)=11.26
6)其它
悬挑水沟自重按实计，并应考虑排水不良时满水的荷载。
悬挑板及悬挑水沟，尚应考虑施工或检修集中荷载0.8KN，每隔1m一个，作用在最不利位置进行验算。
上机用结构布置图
